中國儲能網訊：隨著“3060”雙碳目標的提出，我國近年來大力發展以光伏、風電為主力的新型能源，并取得了長足的進步。據國家發展改革委、國家能源局統計，截至 2021 年底，我國風電、光伏發電的裝機容量均超過3億 kW，計劃 2030 年我國風力發電、光伏發電總裝機容量達到 12 億 kW 以上，這表明我國將持續建設以新能源發電為主的新型能源體系。而隨著新能源發電不斷發展，為了彌補其周期性的短板，“新能源 + 儲能”將是未來能源結構的重要路徑。
文/盧山 傅笑晨 二重德陽儲能科技有限公司，中國重型裝備
飛輪儲能屬于機械儲能中的一個分支，由于其具有綠色、環保、壽命長等優勢，隨著技術的不斷進步，在近年來有了長足發展。
1 飛輪儲能技術原理
旋轉的物體具有能量，根據轉動體能量計算公式，其計算方式如下:
E =1/2 Jω2 ( 1)
式中，E 代表能量，J 代表物體轉動慣量，ω 代表物體旋轉角速度。轉動慣量是物體的固有屬性，當物體被制造出來，其轉動慣量就確定了，大小與其形狀和質量有關。對于繞軸旋轉的圓柱體，轉動慣量可由以下公式計算:
J =1/2 mr2 ( 2)
式中，J 代表物體轉動慣量，m 代表旋轉體質量，r代表圓柱體半徑。
飛輪儲能即是根據上述公式進行能量儲存的設備，當飛輪被驅動而旋轉起來，驅動的能量就轉化成了機械能儲存在了旋轉體中。飛輪儲能設備的能量轉換過程是電能—動能—電能，利用電力驅動電機帶動飛輪旋轉起來，電能便被儲存起來;當需要釋放電能時，飛輪利用慣性帶動電機發電，向外輸出電能。
2 飛輪儲能構成

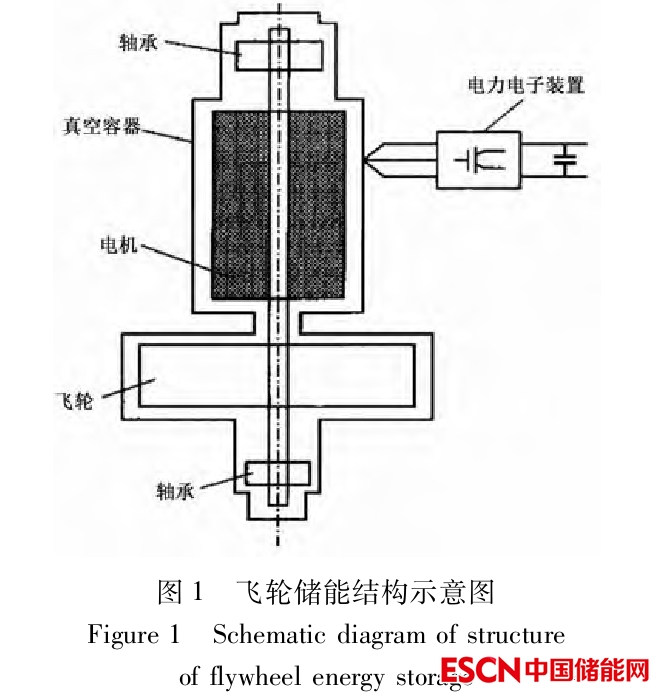

飛輪儲能結構如圖 1 所示。飛輪儲能產品通常由以下五大部分組成:
2．1 儲能輪體
由公式( 1) 可以得出，飛輪儲能產品儲存能量取決于旋轉體質量和轉速( 主要質量集中于儲能輪體) ，增加儲能輪體的質量和提高轉速都可以提升儲存能量，而根據公式( 1) 不難得出，儲存能量同質量成正比例關系，同轉速呈平方關系，理論上增加轉速更容易提高儲存能量，這就導致業界兩種不同設計思路: 低速輪體( 質量大) 和高速輪體( 質量輕) 。
低速輪體通常由合金鋼制成，通常轉速在10 000 r/min以下，優點是成本較低，制造難度相對簡單; 缺點是質量大，安裝地點要求較高( 承重問題) 。
高速輪體通常由碳纖維制成，通常轉速在10 000 r/min以上，優點是質量輕，缺點是成本較高，制造難度相對較大。
2．2 電機
電機是實現電能-機械能轉化的關鍵部分，適用于飛輪儲能系統的電機必須具備以下特點: 電機可分別運行于電動機工況和發電機工況，實現能量雙向轉換; 空載損耗低，電機效率高，保證飛輪儲能系統長時運行、整體能量轉換效率高; 電機調速范圍廣，轉速控制方式簡單且可靠，滿足飛輪儲能系統運行轉速工作范圍; 電機能量密度高，既能輸出較大轉矩，又能輸出較大功率。
永磁電機具有功率密度大、功率因數高、調速范圍寬、效率高、體積小、起動性能好等諸多優良特性，隨著永磁材料的發展進步，業界通常使用其作為飛輪儲能系統的電機來使用。
2．3 外殼
飛輪外殼由真空室、軸承系統、散熱系統等組成，起到保證飛輪高速安全運行的作用。由于依靠電力驅動進行旋轉，高轉速下風阻會極大影響轉動能耗，所以必須在旋轉腔室內營造真空環境。
根據轉速不同，設計真空度通常在 1 ～ 100 Pa 不等; 飛輪高速旋轉，必須采用合理的散熱方式，以免導致永磁體退磁等問題影響穩定性，業界通常采用風冷或空調制冷等方式; 軸承系統主要采用被動磁軸承和主動磁軸承兩種方式。
2．4 電力電子系統
電力電子系統作為飛輪儲能的“大腦”，起到控制電機旋轉、充電、放電等作用。由于永磁電機輸入輸出頻率隨轉速變化，而輸入輸出要求為穩定的直流或交流電，這就要求電力電子系統具備整流、逆變、濾波等多種功能，以保證高效驅動電機和穩定輸出電能。
2．5 伺服系統
伺服系統通常包含潤滑系統、監測系統、真空系統等，保證飛輪正常運行，同時對飛輪運行時各項參數進行監控，當參數異常時及時進行報警和通知。
以上五大部分共同組成了飛輪儲能系統，包含了材料、電機、電控、真空等各學科，屬于跨行業較多的綜合性技術。
3 飛輪儲能特點
由于飛輪儲能原理為電能-機械能，儲能和釋能過程中不包含化學反應過程，這就使得飛輪儲能產品制造、使用、回收過程中本身不會產生排放污染物質，具備環境特性優勢; 另一個突出特點是基于物理儲能的原理，飛輪儲能產品可進行快速充放電且充放電循環次數極高，具備電力特性優勢。
同時，飛輪儲能也具有其短板，由于其滿功率放電時間較短，因此，飛輪儲能產品更適合于短時充放電，比如在備用發電機組啟動期間為用戶系統提供可靠的電力。
3．1 環境特性優勢
物理儲能方式使得飛輪儲能成為一種綠色、安全、環保的儲能設備，由于產品完全基于物理原理制造，生產、使用、回收各環節中其本身均不產生有害物質，同時具有較高的殘值率，是對環境極為友好的儲能產品。
3．2 電力特性優勢
飛輪儲能由飛輪轉速決定儲存能量，反復充放電實際上是飛輪反復加減速的過程，不會影響儲存能量，這就決定了其壽命長，反復充放電不會導致儲存能量衰減。通過理論計算，目前飛輪儲能壽命可達 20 年以上，充放電次數達 200 萬次以上，相較于電池則是 5 年和 5000 ～8000 次。從充放電速度來看，飛輪儲能可在幾分鐘內進行一次充放電循環，針對需要反復充放電的應用場景，有得天獨厚的優勢。
以充放電功率來看，飛輪儲能產品具有高放電倍率的特性，放電倍率可達 200C 以上，這在市電配置容量不足的情況下，可以利用飛輪儲能進行功率放大功能，滿足大功率用電設備使用。
目前業界飛輪儲能產品的單機功率在 100 ～1000 kW 范圍內，同功率下，占地面積約為化學電池的 1/3 ～1/4，在儲能電站等大規模應用領域，可進行地下安裝，有效節省占地面積。同時，飛輪儲能具有良好的環境適應性，可工作于 －20 ～50℃環境中而不影響其壽命。
3． 3 短板
由于其物理儲能特性，飛輪儲能也不可避免的存在缺陷，一是能量密度低，單體飛輪儲能通常儲電量在 1 ～50 kWh 范圍內，相比于同體積化學電池，儲電量相差數十倍; 二是初投成本較高，目前飛輪儲能初投價格在 5000 元kW 左右，是化學電池的 5 ～ 10 倍，需要隨著產業發展和變革逐步降低。
4 應用領域
基于以上特點，飛輪儲能可以應用于不間斷供電、能量回收、電網調頻、綜合能源系統應用等領域。
4．1 不間斷供電( UPS)
在各類數據中心、高端加工生產線、應急保電等領域，都需要提供 UPS 對服務器、關鍵生產設備等進行保障。目前傳統 UPS 利用化學電池作為儲能器件，受制于化學電池壽命短、環境要求高等短板，在數據中心等環境控制較好的場景通常3 ～ 5 年需要更換一次電池，在非恒溫恒濕環境下，化學電池的壽命會更短，這造成了成本增加、環境污染等問題。利用飛輪儲能作為 UPS 的儲能器件，可極大延長其使用壽命和可靠性，提高關鍵用電設備供電質量。由于飛輪儲能能量轉換效率極高，在負載率 20% ～ 100% 的范圍內，效率均能達到 95% 以上，能夠起到很好的節電作用。

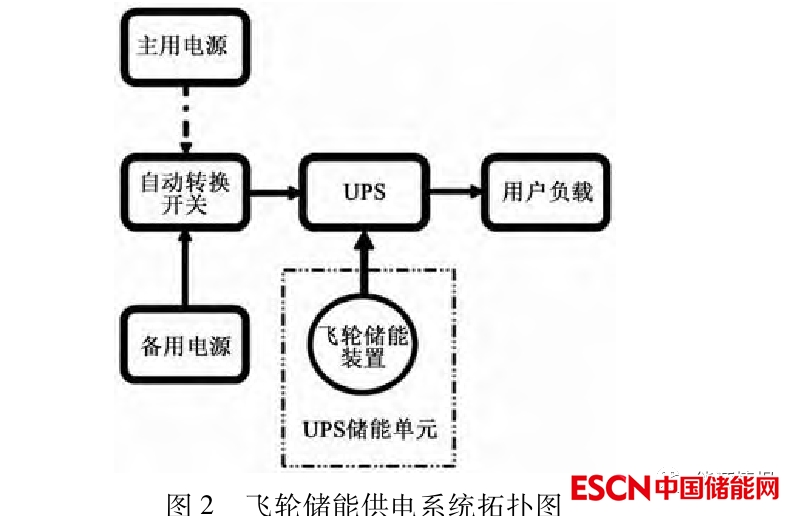

飛輪儲能供電系統拓撲圖如圖 2 所示，利用柴油發電機組、飛輪儲能 UPS、切換開關( ATS) 等關鍵設備，在市電出現波動或中斷時，將主用電源無縫地切換到備用電源。

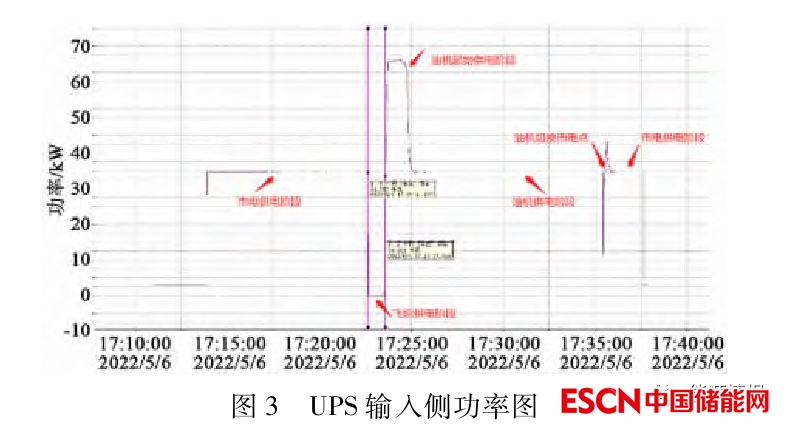

實際使用效果如圖 3 所示，市電出現中斷時，由飛輪儲能產品放電，并立即向柴油發電機發送啟動信號，柴油發電機啟動后，經過一定時間達到穩定輸出狀態，檢測到柴油發電機輸出功率穩定后，由 ATS 自動將負載轉移至柴油發電機供電，整個切換過程中，輸出端將持續保持穩定。
二重( 德陽) 重型裝備有限公司信息中心承接了其公司范圍內網絡、辦公、數據資料匯集及處理功能，原使用鉛酸電池 UPS 進行不間斷供電，未配置柴油發電機。2019 年進行機房改造，利用飛輪儲能不間斷供電系統進行了升級，替換了原有鉛酸電池 116 組，配置了柴油發電機組，為信息中心的電力供應提供了重要保障。
同時，設計方案中，將飛輪儲能運行狀態實時傳輸?shù)綌?shù)據機房動環系統，可以對飛輪儲能產品運行狀態進行實時監控。
在數據機房大規模后續的應用擴展中，飛輪儲能系統還應考慮系統性縮短系統切換時間、增加與數據機房 －48 V 直流系統結合，以滿足中大型數據機房更多的應用需求。
4． 2 能量回收
在軌道交通、石油鉆井等行業，由于設備反復啟停會造成電能浪費、網壓穩定性差等問題，利用飛輪儲能產品可對制動能量進行回收，啟動時再利用，起到節電的作用; 同時飛輪將能量進行回收再釋放，避免了電網的功率沖擊，可延長用電設備使用壽命。
典型應用如地鐵軌道能量回收系統，當?shù)罔F進站需要制動剎車時，將地鐵制動的能量用于飛輪儲能產品加速; 當?shù)罔F列車出站加速時，利用飛輪放電補充列車能量。飛輪儲能產品特有的充放電頻次高、時間短等優勢可以在該系統中進行使用，以減少電能損耗，提高地鐵網壓質量。張丹、姜建國等通過 MATLABSimulink 中搭建基于高速飛輪儲能系統的地鐵列車起動與制動仿真模型，驗證了所提控制方法的有效性。
再如由柴油發電機作為電力供給的起重機械系統中，由于頻繁上下運動，導致負載波動大，將對其動力源———柴油發電機造成頻繁的功率沖擊，帶來壽命減少、積碳、能耗高等問題，導致系統經濟性差、維護成本高。
飛輪儲能因其強大的反復充放電能力，特別適用于短時周期性的能量存貯及釋放，發揮其功率倍增功能。在柴油機低負載運行時，可以緩慢充電使飛輪儲能產品處于額定轉速; 當系統中出現沖擊負荷時，短時間內將能量釋放出來。這樣，就將負荷的沖擊性轉移至飛輪儲能產品而非柴油發電機，使得柴油發電機的功率變化保持平穩。
目前實際運行的案例有德克薩斯大學機電研究中心與 VYCON 公司聯合測試飛輪儲能用于集裝箱起重機系統，利用 2 臺 300 Wh、60 kW 飛輪系統并機，使用后燃油節省 21% ，煙塵排放減少 67% ，氮氧化物排放降低 26%。清華大學與中原石油工程有限公司聯合研制的 60 MJ/1000k W飛輪儲能系統，實現鉆井系統勢能回收，可以單次回收能量 5 MJ，柴油機重載減少 50%。
4． 3 電網調頻
隨著新能源的發展和各類用電設備的增加，電網頻率穩定性要求逐步增高，需要配置相應儲能設備進行頻率調整，在短時高頻調頻場景下( 每天數百次，每次數秒) ，飛輪儲能產品是目前適應性最好的一種儲能裝置。針對電網頻率特性及機組調頻特點，飛輪儲能系統的接入可以起到減少機組磨損、抑制反向調頻、儲能電量持續性管理的作用。由于風電和光伏等新能源發電方式，受自然環境條件制約，存在著周期性以及同用電峰谷不匹配的問題，容易引起電網頻率的不穩定。

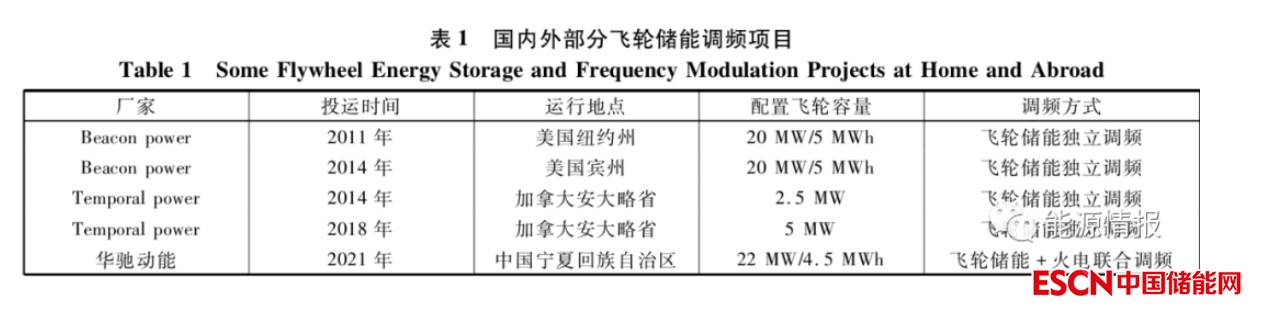

針對火力發電機組，由于大部分火電廠均承擔調頻任務，而火電機組調頻存在遲滯性、超調、欠調、反調等問題，并且在反復調頻過程中，會對火電機組內的機械系統的壽命造成影響，這就會導致電網頻率的調節效果受到影響。利用飛輪儲能的快速響應特點結合鋰離子電池大容量儲能特點，可以很好地完成火電機組調頻工作，使得火電機組調頻更加穩定并且能夠接受連續調頻作業。美國 Beacon Power 公司在紐約州建設飛輪調頻電站，總?cè)萘?20 MW，該電站于 2011 年投運，由飛輪陣列、升壓系統、控制系統、冷卻系統等組成，可以承擔該地區 23% 左右的調頻能力，調頻準確率在 90% 以上。近幾年國內也開始出現了飛輪儲能參與電網調頻的示范項目，表 1 統計了部分國內外飛輪儲能調頻項目情況。
目前在中國國內運行的調頻儲能系統絕大部分采用鋰離子等化學電池技術，在應用過程中已經明顯暴露出使用壽命短、存在安全隱患高等問題。飛輪儲能系統具備充放電次數幾乎不受限制、具有極高的功率密度和使用安全等不同特性，但能量成本較高，在承擔大時長的調頻指令時不具備經濟性競爭優勢。若采用能量型鋰離子電池與功率型飛輪儲能組成混合式儲能系統，則可充分發揮各自的優勢，達到更好的性能指標。
混合儲能調頻系統由儲能單元、儲能變流器( PCS) 、變壓器、配電設施等組成。儲能單元采用飛輪與鋰離子電池兩種儲能技術，飛輪儲能系統和鋰離子等化學電池儲能按一定比例搭配，組成混合儲能系統共同輔助發電機組響應 AGC 調頻指令。飛輪儲能系統因其功率密度大，壽命長，適合應用于短時大功率、頻繁地充放電場景; 鋰離子等化學電池儲能系統能量密度大，適合較長時間的功率和能量支撐，通過兩種儲能系統的優勢互補，可大幅提升儲能系統的調頻性能、延長電池使用壽命 1 ～2 倍，最大化經濟收益。
4． 4 綜合能源系統應用
綜合能源系統是指在一定區域內，通過利用智慧管理模式，整合區域內電能、冷能、熱能、天然氣、新能源發電、儲能等多種能源資源，實現多種能源發電、多模式儲能、多層次用電的協調運行、協同管理、共同相應。在滿足系統內多層次用能需求的同時，提升各類能源利用效率。

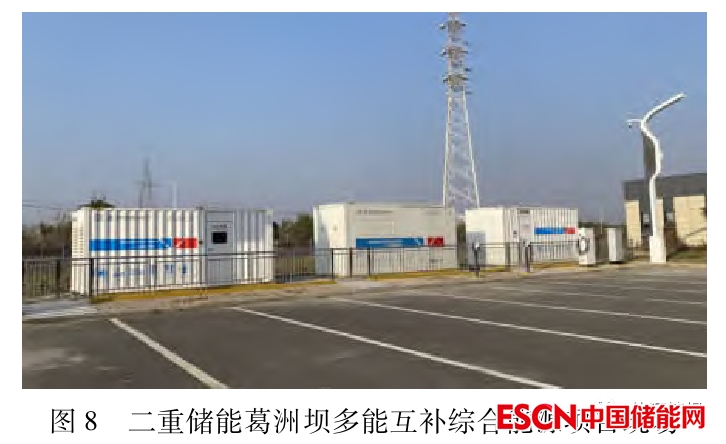

二重德陽儲能科技有限公司參與中國葛洲壩集團裝備工業有限公司在湖北省武漢市建設的葛洲壩高端設備產業園綜合能源項目，為其提供一臺 200 kW 的飛輪儲能產品及相關配套系統，建成了 104 kW 光伏、200 kW400 kWh 交流電化學儲能、50 kW100 kWh 直流電化學儲能、2×5 kW風電、200 kW 飛輪儲能和 200 kW 測試柴油發電機及 1 臺 14 kW 交流充電樁、1 臺 60 kW 直流充電樁等構成的多能互補綜合能源系統科研實驗平臺。項目具備組態式智慧能源管理系統和混合儲能系統測試試驗功能，將為電化學儲能單體測試、飛輪儲能單體測試、系統調度策略優化、并/離網狀態下系統故障穩定性等提供試驗測試平臺，為多能互補、源網荷儲一體化等關鍵技術研究提供科技創新平臺，為發展光柴儲、光儲充、分布式能源站、智能微電網發揮重要示范作用，具有科技研發支持和產業化支撐的雙重意義。項目目前運行狀況良好，現場如圖 8 所示。
5 前景展望
飛輪儲能技術發展已歷時 50 年，目前具有非常大的發展空間，飛輪儲能技術涉及的高強度新材料技術、真空技術、動平衡技術、磁懸浮技術、電機轉子技術、飛輪儲能陣列技術等，隨著研究發展將進一步推動飛輪儲能的發展。在新能源領域、電網調頻領域、能量回收領域等將是飛輪儲能后續發展的堅實陣地。
飛輪儲能產品目前受限于市場接受度較低、初投成本較高、相關標準缺失等原因，在國內仍處于發展前期階段，隨著國家大力發展新能源、節能環保理念的提升，特別是國家《“十四五”新型儲能發展實施方案》中明確“強化技術攻關，構建新型儲能創新體系，推動多元化技術開發，加快多元化技術示范應用，開展復合型儲能技術示范應用”。隨著飛輪儲能等不同新型儲能技術的不斷發展，不同時間、不同維度的多類型儲能的綜合應用將開啟儲能應用的新模式。飛輪儲能產品的后續市場將進一步擴大，同時降低制造成本，可使得飛輪儲能產品在更多行業有更好的發展前景。
