中國儲能網訊：近年來，隨著風光裝機量的快速增長、新能源滲透率的快速提升，電網的安全穩定運行受到了較大的挑戰。新能源的高滲透率，減少了同步發電機組在電網中的比例，影響電網安全穩定；新能源通過大量的電力電子裝置并入電網（光伏逆變器、儲能變變器等），增加了整個系統的非線性，降低系統慣量水平，惡化頻率響應特性，增加了電力系統的失穩風險。如2019年8月9日英國出現的大停電，Little Barford 燃?xì)怆娬就C(jī)引發系統頻率下降，繼而霍恩海的海上風電出力下降，進而引發低頻減載動作導致大規模停電事故。然而英國在2019年的風電、光伏裝機占比僅33%，而碳中和目標實現時風電、光伏的占比將遠超33%，基于中國的實際情況，在碳中和目標實現時新能源的裝機占比將高達80%左右。
因此，調頻資源逐步成為電力系統的緊缺資源。二次調頻，也稱為自動發電控制（AGC），是指發電機組提供足夠的可調整容量及一定的調節速率，在允許的調節偏差下實時跟蹤頻率，以滿足系統頻率穩定的要求。二次調頻可以做到頻率的無差調節，且能夠?qū)β?lián)絡線功率進行監視和調整。電網AGC調頻功能主要由包括火電、水電、燃?xì)鈾C(jī)組等常規電源提供，但由于這些電源系統都具有響應慣性，將一次能源轉換成電能將經歷一系列復雜過程，特別是火電機組的AGC調頻性能較差，經常出現調節延遲、超調或欠調等情況。
新型儲能系統能夠快速充放電并精準輸出功率，調頻效果遠好于常規發電機組，綜合來看，儲能系統的調頻效果約是水電機組的1.4倍，是天然氣機組的2.3倍，是燃煤機組的20倍以上。江蘇、山東、甘肅、廣東等相關地區針對新型儲能參與調頻已出臺相關鼓勵政策。
儲能輔助發電機組參與AGC調頻，利用儲能的快速、精準響應特性彌補常規發電機組的的缺點，引入相對少量的新型儲能（容量3%左右）就能夠有效地提高電網調頻能力。
儲能技術路線選擇
儲能技術在發電側調頻方面的應用，對儲能設備本體、儲能系統的集成及EMS系統提出了很高的要求，主要表現在：
（1）對儲能系統可靠性的高要求
新型儲能系統并入發電廠后，與發電機組聯合運行，儲能系統作為發電系統的一部分，在任何情況下儲能系統的投\退、運行異常等情況均不能對發電機組的正常運行和安全生產造成不利影響；同時，發電機組在運行異?；蚬收系那闆r下，也不應對儲能系統和儲能設備本體造成沖擊和損害，這對儲能系統的控制和儲能設備的運行保護提出了很高的要求。
（2）對儲能系統運行壽命及安全的高要求
我國不同區域電力系統運行情況差別大，AGC調頻指令的大小、持續時間、頻次差別較大。以內蒙古、山西、廣東等地區為例，AGC調頻的平均日指令數量達數百次，這就要求儲能系統具備快速、頻繁地充放電能力，對儲能系統的運行壽命提出很高的要求。儲能系統的充放電倍率大、運行過程中的發熱量大，對儲能系統的長期安全運行帶來很大的挑戰。
（3）對儲能系統響應速度的高要求
表征AGC機組調頻性能的參數有4個，分別是：調節速率（K1）、響應時間（K2）、調節精度（K3）以及綜合性能指標（Kp）。響應時間指的是發電單元響應AGC指令的時間延時，儲能系統應用于AGC調頻的一大優勢在于其快速響應能力，儲能系統能夠在秒級進行大功率的充放電，能夠大幅提升響應時間指標（K2）。
（4）對儲能系統充放電倍率的高要求
AGC調頻性能的調節速率（K1）指發電單元響應AGC指令的速率，即整個發電單元的爬坡速率，該指標要求參與調頻的儲能系統在最短的時間內聯合發電機組達到目標調節值。因此，一定的容量下，充放電倍率越高的儲能系統，調節速率K1就越大。
綜上分析可知，AGC調頻具有調用頻繁高、充放電倍率大、響應時間短、安全性要求高等特性，屬于典型的功率型應用場景。目前國內運行的AGC調頻儲能系統大部分采用了鋰離子電池技術，已經在應用過程中暴露出了使用壽命短、安全隱患高等弊端。而飛輪儲能系統的充放電次數幾乎不受限制，具有很高的功率密度和安全特性，但飛輪儲能系統的能量成本較高，在承擔大時長的調頻指令時經濟性差。若采用能量型鋰離子電池與功率型飛輪儲能組成混合式儲能系統，則可充分發揮各自的優勢，達到更好的性能指標。
儲能調頻系統工作原理
根據《電力市場調頻輔助服務交易實施細則》中的規定，調頻市場以發電單元的調頻里程為交易標的，以發電單元響應AGC指令的調節速率（K1）、響應時間（K2）和調節精度（K3）三個技術指標構成的綜合調頻性能指標（Kp）為基礎。

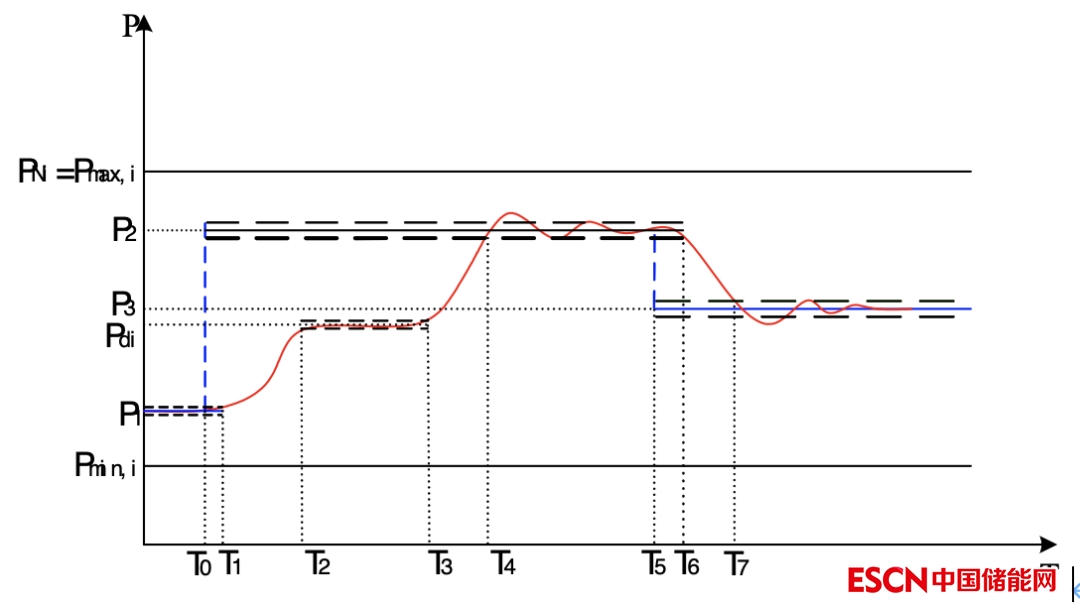

▲火電機組運行中典型的AGC設點控制過程
在AGC調頻中，電網調度指令下發到火電機組，儲能系統同時獲取該AGC指令并參與到調頻過程中，由于火電機組響應速度較慢（分鐘級），儲能系統利用自身響應速度快（秒級）的特性彌補機組出力與AGC指令間的功率差值。隨著火電機組的出力逐步增加，儲能系統的出力隨之降低，以確保儲能系統和火電機組的聯合出力與AGC調度指令保持一致，實現高調頻性能指標。

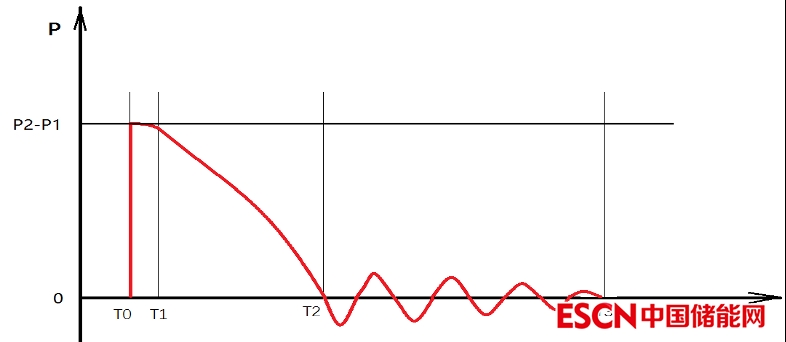

▲儲能系統的AGC調頻出力特性
新型混合儲能系統控制策略
混合儲能調頻系統由儲能單元、儲能變流器(PCS)、變壓器、配電設施等組成。儲能單元采用飛輪與鋰離子電池兩種儲能技術，飛輪和鋰離子電池儲能按一定的比例搭配，組成混合儲能系統共同輔助發電機組響應AGC調頻指令。飛輪儲能系統功率密度大，壽命長，適合短時大功率、頻繁地充放電場景。鋰離子電池儲能系統能量密度大，適合較長時間的功率和能量支撐，通過結合兩種儲能系統的優點，可提升儲能系統的調頻性能、壽命，進而實現經濟收益的最大化。

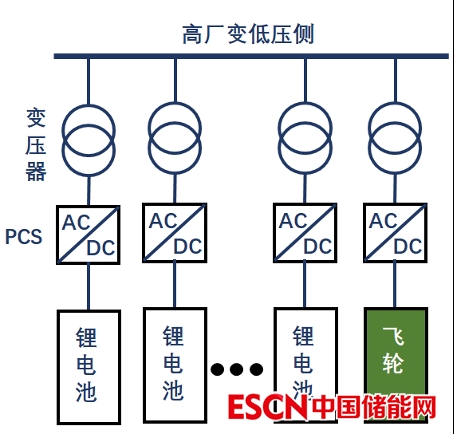

▲混合儲能系統架構示意圖
混合儲能系統工作機制為：當混合儲能系統接受到AGC指令時，飛輪與鋰離子電池混合儲能立即進行放（充）電響應，在發電機組的出力沒有響應之前，混合儲能系統以額定功率出力支撐，飛輪儲能在這個時段將儲電完全釋放（或充滿）后退出，當機組進入平穩運行階段（T2至T3時段）時，鋰離子電池儲能退出，飛輪再次啟動并快速充電（放電），修正火電機組出力與AGC調度指令之間偏差，直至本次指令結束。

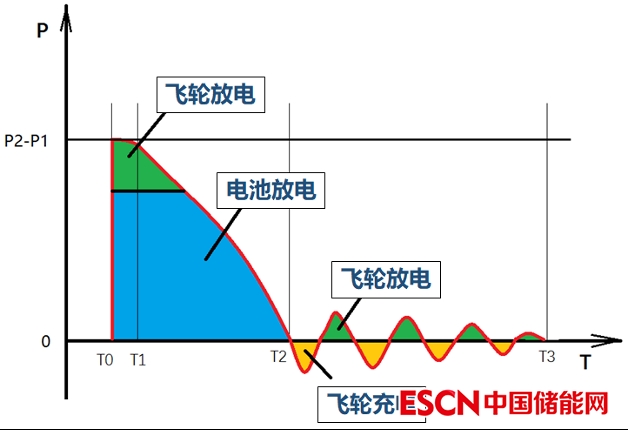

▲混合儲能系統控制策略
（1）對于短時間/小功率指令，由飛輪儲能系統單獨出力
據統計，AGC調頻功率小于機組額定功率1%的指令數量超過總指令數量的40%。且隨著新能源滲透率的提升，此類小指令呈上升態勢。對于此類指令可由飛輪儲能系統單獨出力響應。如飛輪儲能系統儲能量已能滿足指令需求，或者飛輪儲能系統與機組配合可滿足指令需求，則無需鋰電儲能系統動作，減小鋰電池充放電次數。
（2）對于長時間/大功率指令，兩種儲能系統聯合出力
對于長時間/大功率指令，優先由飛輪儲能系統承擔指令初期尖峰功率需求，當飛輪儲能系統單獨出力無法滿足調頻指令需求時，則由鋰電儲能系統及時介入并聯合出力，可以減小鋰電儲能系統的充放電倍率，避免尖峰出力時段充放電過程對鋰離子電池的沖擊，提高系統的運行安全，延長鋰離子電池的使用壽命。
（3）調節精度指標
AGC調頻過程中，火電機組出力到達AGC指令調度設點（T2-T3時段）附近時，發電機組實際出力與AGC指令值之間仍會存在偏差，在目標值附近上下波動。為了減小發電機組出力波動對調節精度指標K3的影響，可以調用飛輪儲能系統快速充放電進行彌補，提升機組調頻精度指標K3。
新型混合儲能系統優勢
現有電化學儲能AGC輔助調頻技術方案在提高調頻性能、增加發電廠輔助調頻收益的同時，也暴露出電池使用壽命短、系統可靠性低、維護工作難度大等問題?；旌蟽?chǔ)能系統相對于電化學儲能系統具備如下優勢：
（1）提高日調頻收益
混合儲能系統的調頻性能指標優于電化學儲能系統，K值的提升還能帶來調節里程的提升，混合儲能系統日調頻收益預計可增加15-20%。
（2）延長電池的使用壽命
混合儲能系統中電池的使用壽命比電化學儲能系統中的電池使用壽命延長1.5-2倍。
（3）提高儲能系統可靠性及安全性
混合儲能系統中對電池系統使用頻次及充放電倍率的降低，可大幅提升系統的安全性，增加系統可靠性、降低儲能系統運成本。
（4）提高運營期經濟性
目前，AGC調頻儲能系統大多按機組功率的3%左右配置。以廣東省某600MW的火電機組為例，儲能系統配置容量約為21MW。在混合儲能系統的配比中，鋰離子電池部分與飛輪部分的功率比例約7:3。以一套21MW/10.5MWh鋰離子電池儲能系統與“15MW/7.5MWh鋰離子電池”加“6MW/180MWs飛輪” 混合儲能系統為例進行經濟性方面的簡單比較，運行期考慮10年。

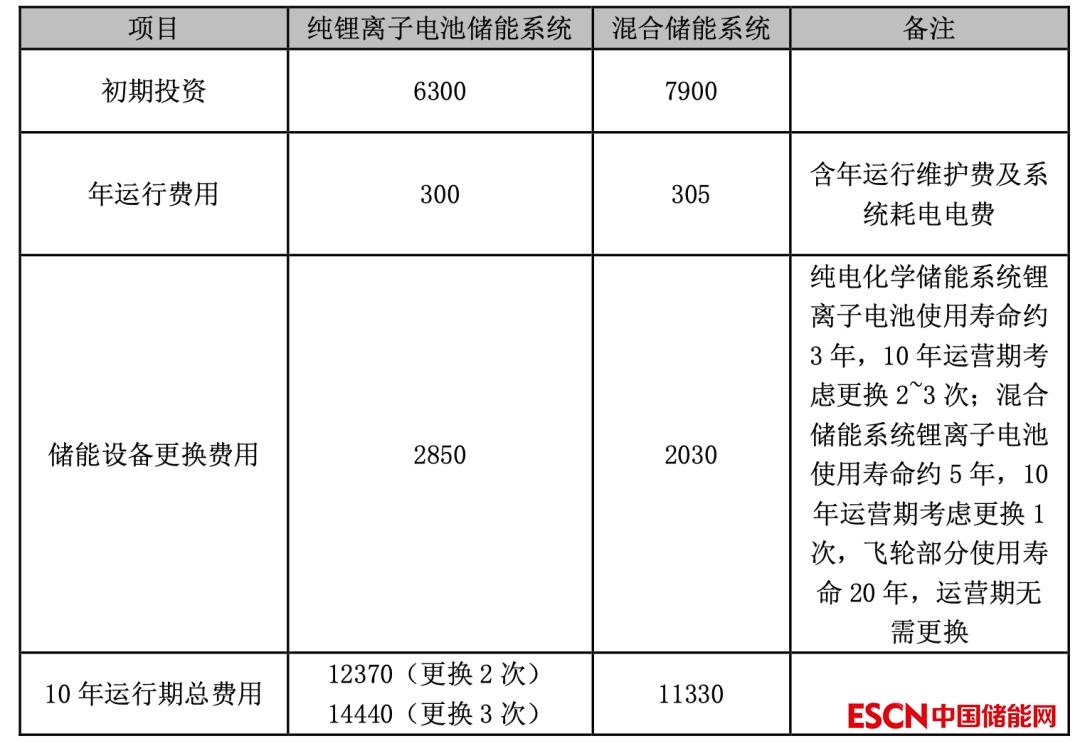

混合儲能系統在初期投資略高于純鋰離子電池儲能系統，但考慮到運營期內儲能設備的更換費用，則10年總運營期內混合儲能系統的總成本比純鋰離子電池儲能系統的成本低。
《十四五”新型儲能發展實施方案》明確，強化技術攻關，構建新型儲能創新體系，推動多元化技術開發，加快多元化技術示范應用，開展復合型儲能技術示范應用。隨著新型儲能技術的發展，不同時間尺度的多類型儲能的綜合應用將開啟儲能應用的新模式。
