蒙西地區儲能技術經濟性優化配置研究
竇東1, 王雁宇1, 李欣1, 楊文生1, 周文奇1, 李海清1, 張士營2
（1. 內蒙古電力經濟技術研究院，內蒙古 呼和浩特 010040; 2. 華能新能源股份有限公司，北京 100036）
摘要：蒙西地區近年來可再生能源裝機容量占比逐年提高，亟須配置大規模儲能降低其間歇性、波動性給電力系統帶來的影響。為實現蒙西地區儲能的最優化配置，設計提出蒙西地區儲能技術經濟性優化配置模型。首先，兼顧技術性和經濟性對蒙西地區儲能的選址、選型開展研究。其次，以平抑風光出力波動性最大化和包含外部價值在內的儲能項目收益最大化為目標，構建儲能技術經濟性優化配置模型，并采用NSGA-II算法對該模型進行求解。對蒙西某風光聚集地區的實證研究表明：當風光出力波動抑制率控制在30%以內，且光伏占風機的裝機比例較低時，配置一定規模的儲能可在技術、經濟2個方面收到顯著成效。最后，基于選址選型和實證分析結果，給出蒙西地區的儲能配置方案。
引文信息
竇東, 王雁宇, 李欣, 等. 蒙西地區儲能技術經濟性優化配置研究[J]. 中國電力, 2022, 55(8): 52-63.
DOU Dong, WANG Yanyu, LI Xin, et al. Techno-economically optimal configuration of energy storage for western inner mongolia[J]. Electric Power, 2022, 55(8): 52-63.
引言
在“30·60”雙碳目標以及構建新型電力系統的背景下，以風光為代表的可再生能源在未來將得到大力發展。蒙西地區作為中國重要的風光基地，提出計劃到“十四五”期間2025年新能源裝機容量占比將超過50%，成為全區電力的主體能源[1]。與此同時，降低新能源出力波動性、保障新能源高效消納和提升電力系統的靈活性和安全穩定性等問題亟待解決。靈活的充放電特性使得儲能成為改善上述問題的重要調節性資源。研究在滿足電網技術需求的同時實現儲能的高效、經濟性配置，具有重要意義。
目前，國內外學者就儲能在不同應用場景下的規劃配置、運營管理以及技術經濟分析等方面開展了廣泛的研究。新能源發電側，文獻[2-6]在考慮風電、光伏出力隨機波動性以及電力供需靈活性等因素影響下，提出兼顧經濟性和靈活性的多類型儲能優化配置方法，以降低新能源出力波動性并提高其利用效率。文獻[7-8]將儲能和需求響應技術納入新能源發電優化調度中，提出由儲能、發電側以及需求響應側構成的聯合優化模型，以促進新能源的出力消納及其經濟性運行。在電網側，文獻[9-13]基于電網側儲能技術的需求場景、投資價值，提出電網側儲能的商業運營模式以及選址定容規劃模型，用以滿足電網側在不同應用場景下對大規模儲能技術進行經濟高效運營的需求。在用戶側，文獻[14-17]通過構建峰谷電價、實時電價與用戶側儲能的成本動態聯動模型，提出用戶側儲能的經濟性優化控制策略，以解決用戶側儲能的容量優化配置問題并推進其商業模式的發展。在儲能的投資分析方面，文獻[18-23]采用全壽命周期成本等方法，考慮商業運營模式、投資成本和經濟效益，對多類型儲能技術在不同應用場景下的投資經濟性、系統價值進行了評估測算。
上述儲能規劃配置方法在新能源側多為技術性優化、缺乏經濟性優化在電網側多為電網側的單方面儲能價值測算；用戶側商業模式較為單一、應用場景局限，投資分析方面缺乏包含外部價值的綜合價值測算，此外，現有儲能的規劃配置方案多數為通用性的優化方案，缺少有針對性的具有地區特色的儲能經濟性配置方案。
綜上，本文提出針對蒙西地區的儲能技術經濟性優化配置模型，以降低風-光出力波動性和最大化儲能系統的綜合經濟價值為目標，為蒙西地區的儲能的選型、選址和容量配置提供規劃建議。首先，基于蒙西地區的實際情況以及不同類型儲能應用場景，提出針對蒙西地區的儲能選型選址方案。其次，以最小化風光出力波動性和最大化儲能的綜合價值（內部價值和外部價值）為目標，構建儲能技術經濟性優化配置模型，并針對該模型提出基于NSGA-II的求解算法。然后，以蒙西地區某風光接入點為例，計算滿足多目標條件下的儲能配置方案，以不同的風光占比和儲能的電池成本為影響因素，對該模型進行了靈敏度分析。最后，基于上述算例分析，提出了針對蒙西地區的儲能經濟性配置決策指導方案。
1 蒙西地區儲能選址選型研究
1.1 選址研究
對儲能的配置位置進行合理規劃是降低儲能系統投資、提高運行效益以及提升整個系統運行穩定性和資源利用效率的重要手段。文獻[24]提出了針對新能源側儲能選址優化的通用性結論：在電力系統中的重要傳輸節點和可再生能源的發電接入點配置儲能可以在兼顧經濟性和系統穩定性的因素下達到儲能選址配置的最優。因此，本文采用上述結論進行蒙西地區儲能選址分析。以《內蒙古電網2021年度運行方式》提供的相關資料為參考依據，蒙西地區的風電、光伏資源主要集中在烏蘭察布、包頭、巴彥淖爾以及錫林浩特地區，分別占蒙西地區新能源裝機容量的23.32%、21.63%、17.86%和15.62%。這些地區的重要傳輸結點以察右中、百靈、巴中、塔拉等500 kV變電站為主。在兼顧系統穩定性及經濟性因素下，重點在上述4個地區的新能源接入點和重要傳輸節點進行儲能配置，具體選址如表1所示。其中，新能源接入點主要為220 kV變電站，重要傳輸節點為500 kV變電站，部分重要傳輸節點亦是新能源接入點，不再重復列出。

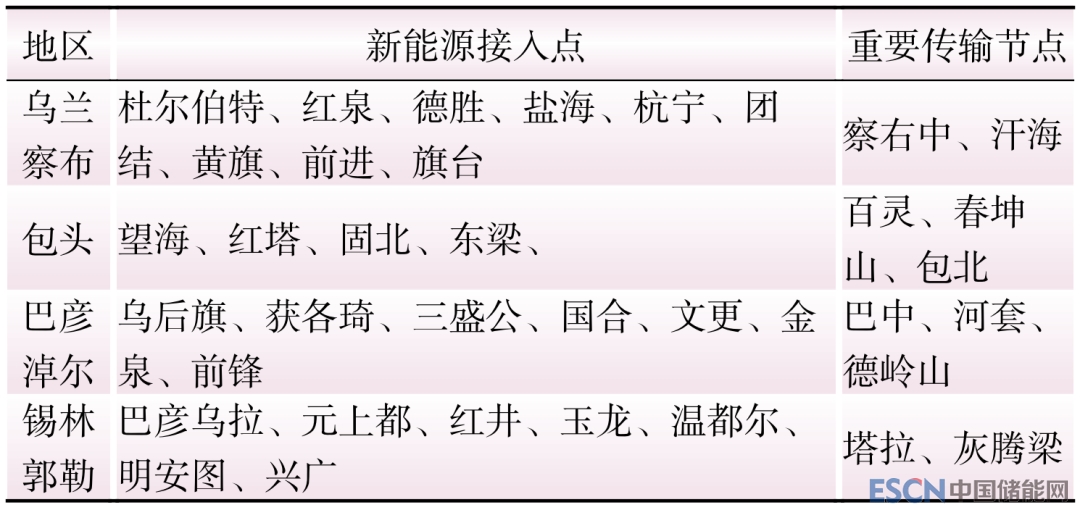

表1 蒙西地區儲能配置選址
Table 1 Site selection for energy storage configuration in western Inner Mongolia
1.2 蒙西地區儲能選型研究
文獻[24]從技術、經濟、效率、環境4個維度建立了適應各種場景的儲能選型指標體系，通過貝葉斯最優最劣法確定了不同場景下的指標權重，并通過模糊前景理論對儲能在各種場景下的選型進行了綜合評價，進而得出了儲能在各類應用場景的排序，如表2所示。該選型排序研究并未涉及與地區相關的因素，具有一定的通用性，因此本文采用該選型排序結論確定蒙西地區儲能類型。

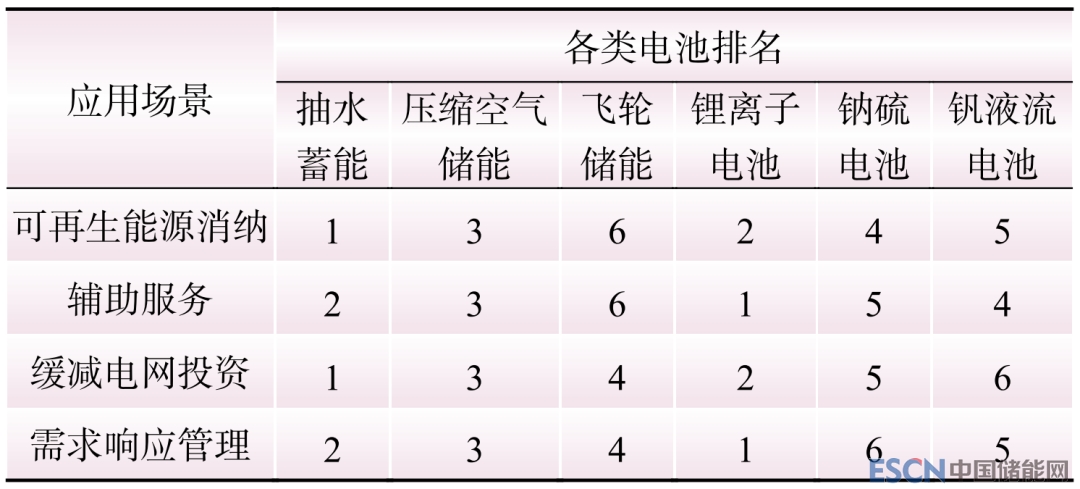

表2 各類應用場景下儲能選型排序
Table 2 Type selection and sorting for energy storage in various application scenarios
本文主要針對儲能降低新能源出力波動性的應用場景進行分析，該應用場景屬于輔助服務的應用場景范疇，由表2可知，在蒙西地區配置儲能以實現平抑新能源出力波動性的最優儲能選擇為鋰離子儲能。本文后續研究中，若無特殊指出，涉及的儲能均為鋰離子電池儲能。
2 儲能技術經濟性優化配置模型
本文以儲能降低風光出力波動性為技術目標，以提升儲能系統的綜合利潤（投資凈現值）為經濟目標，考慮儲能系統的各類約束，實現對儲能系統的容量、功率的最優化配置。
2.1 目標函數

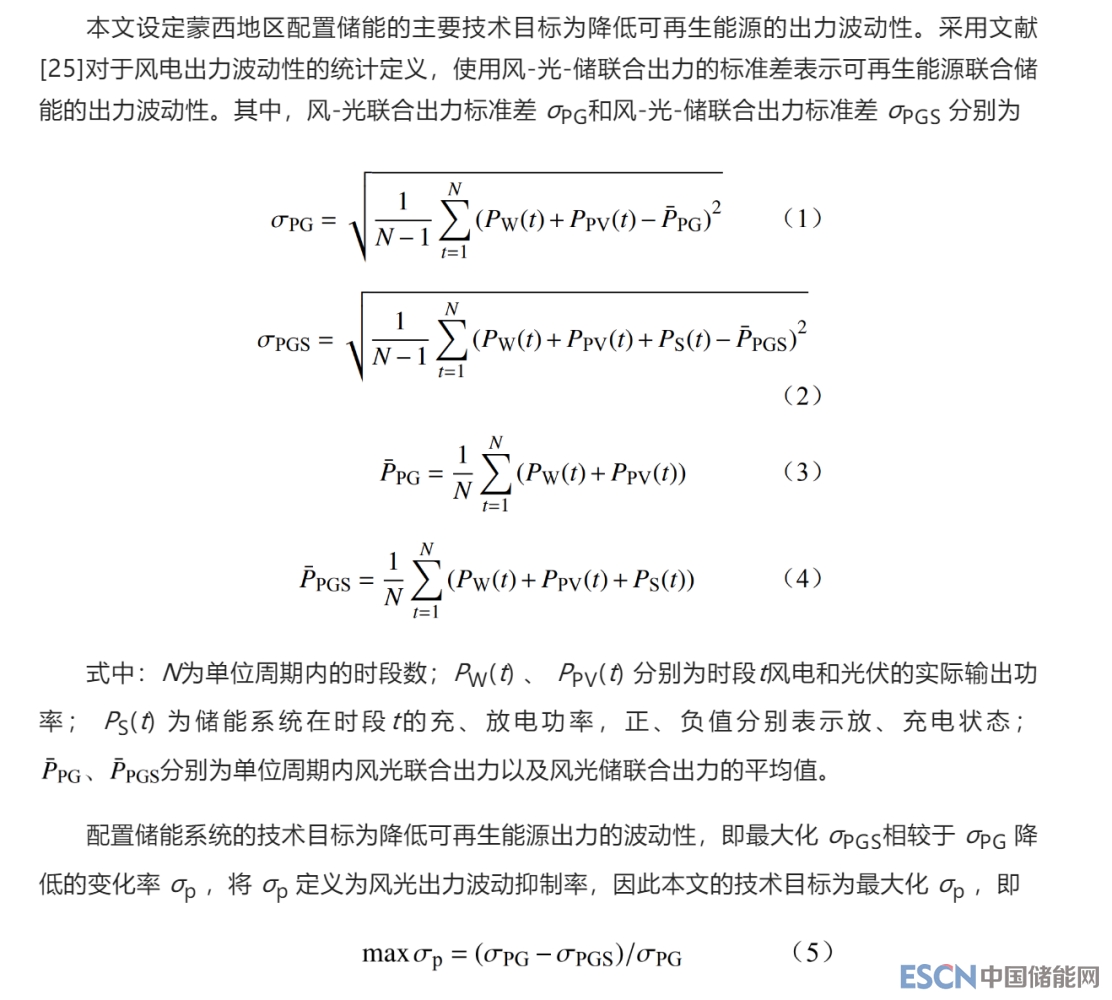

2.1.1 技術目標

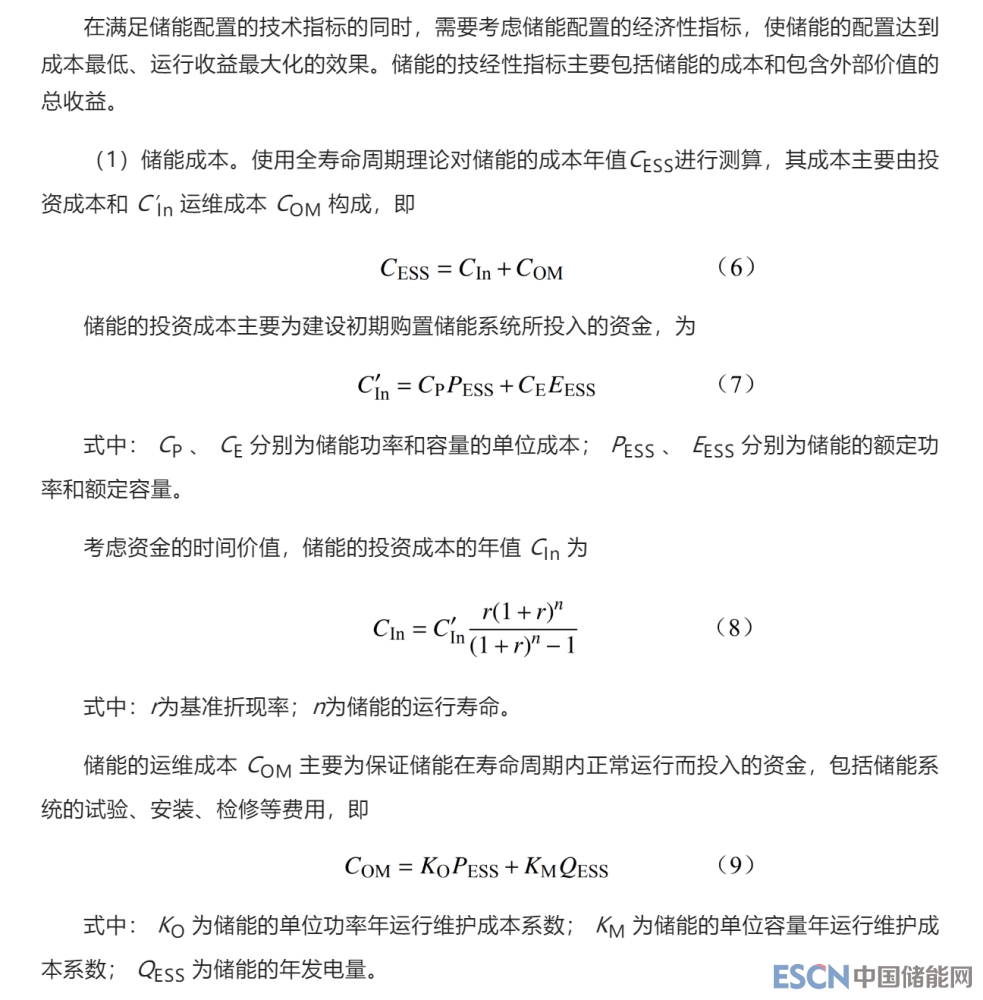

2.1.2 經濟性目標

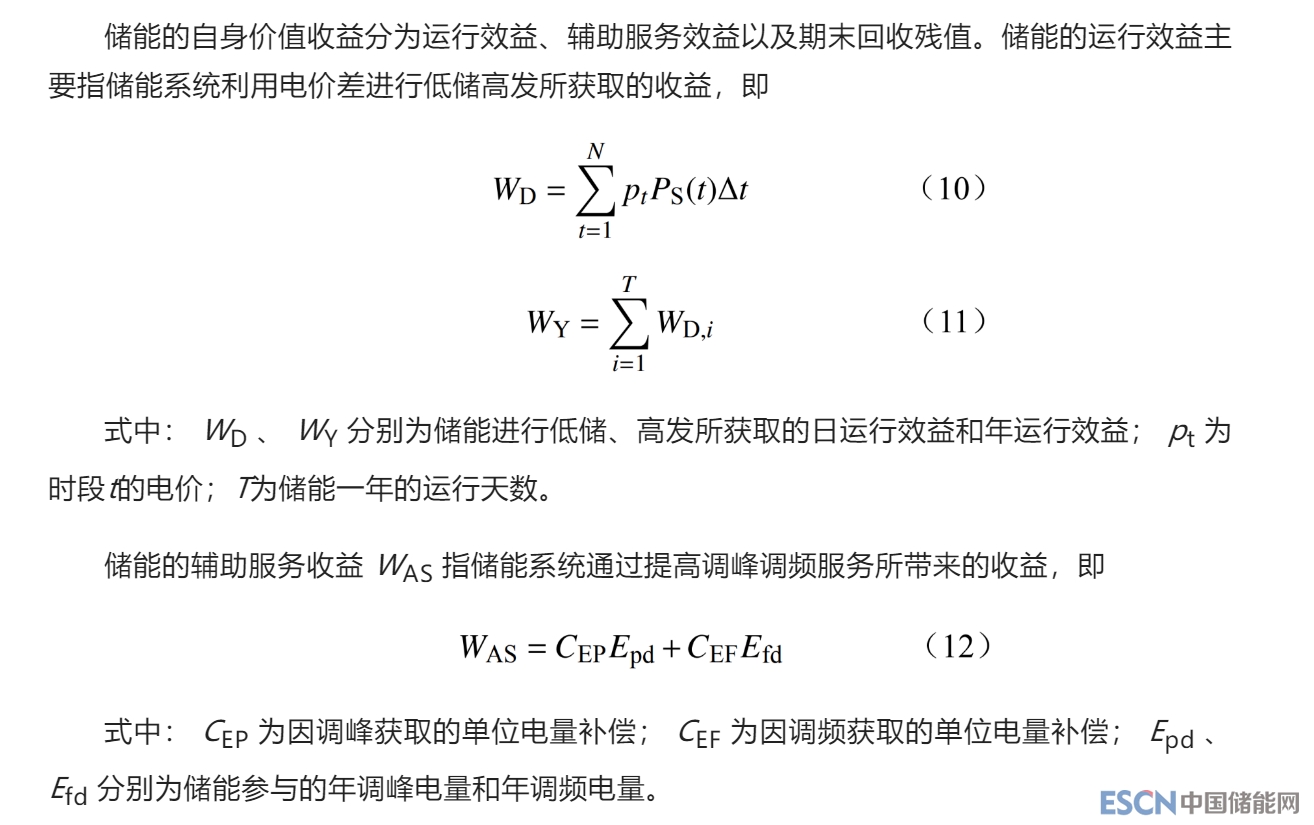

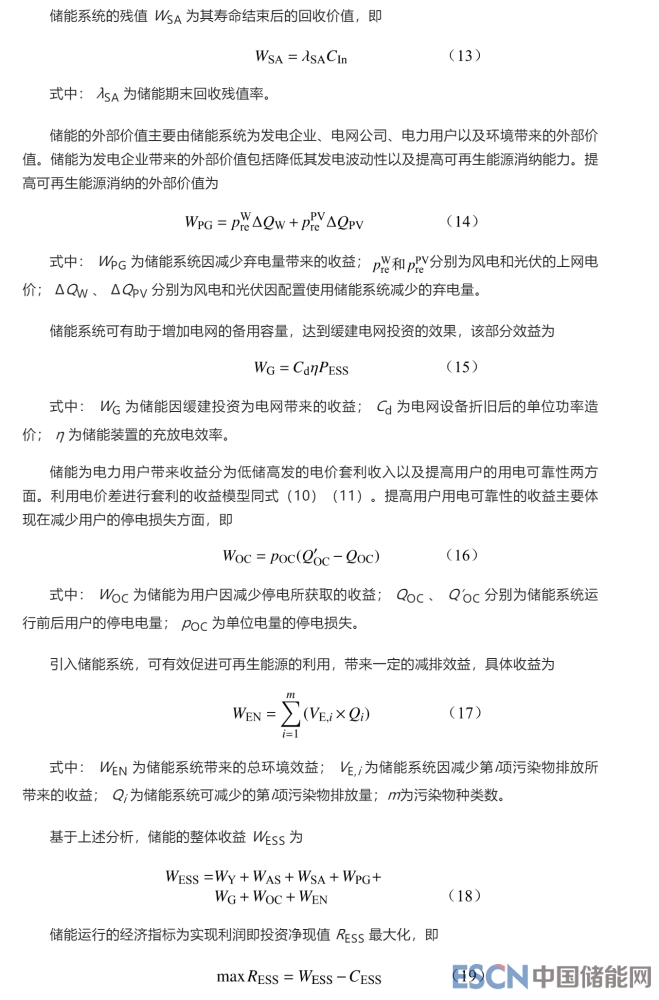

（2）儲能收益。儲能的收益測算主要包括自身價值測算和外部價值測算。其收益構成如圖1所示。

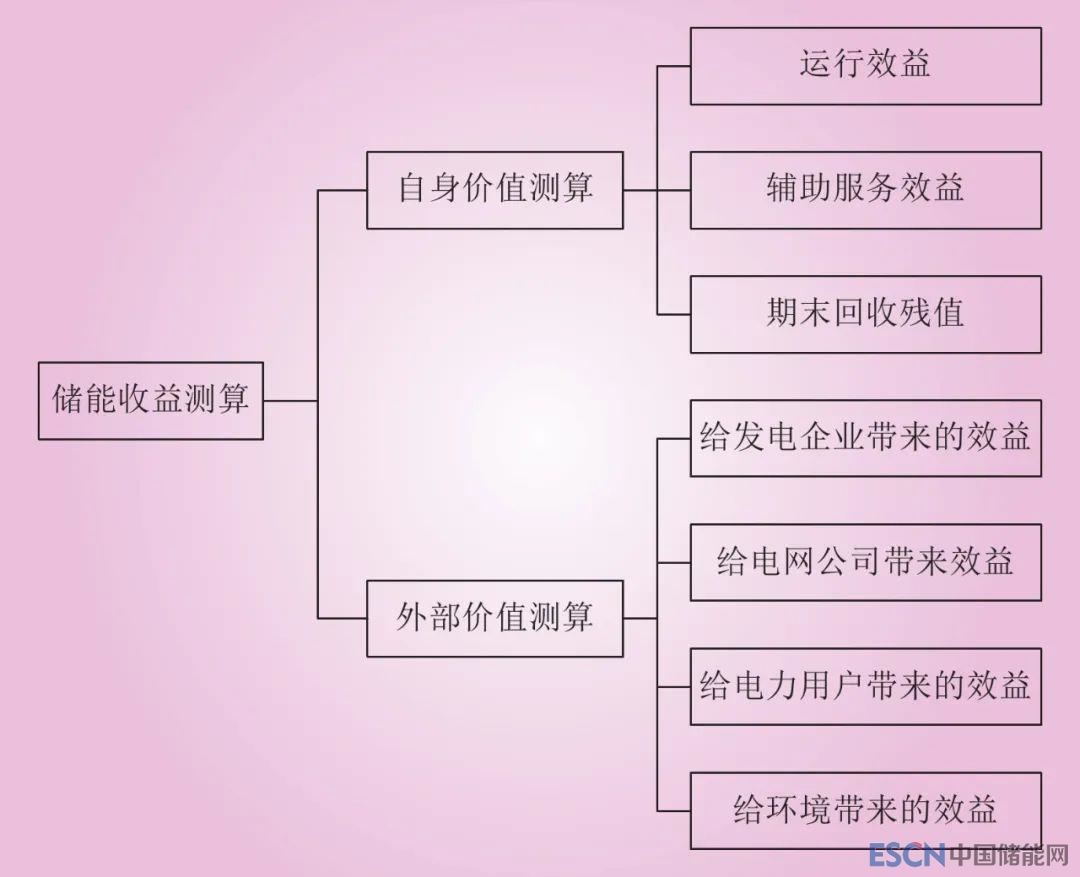

圖1 儲能的收益構成
Fig.1 Revenue structure of energy storage

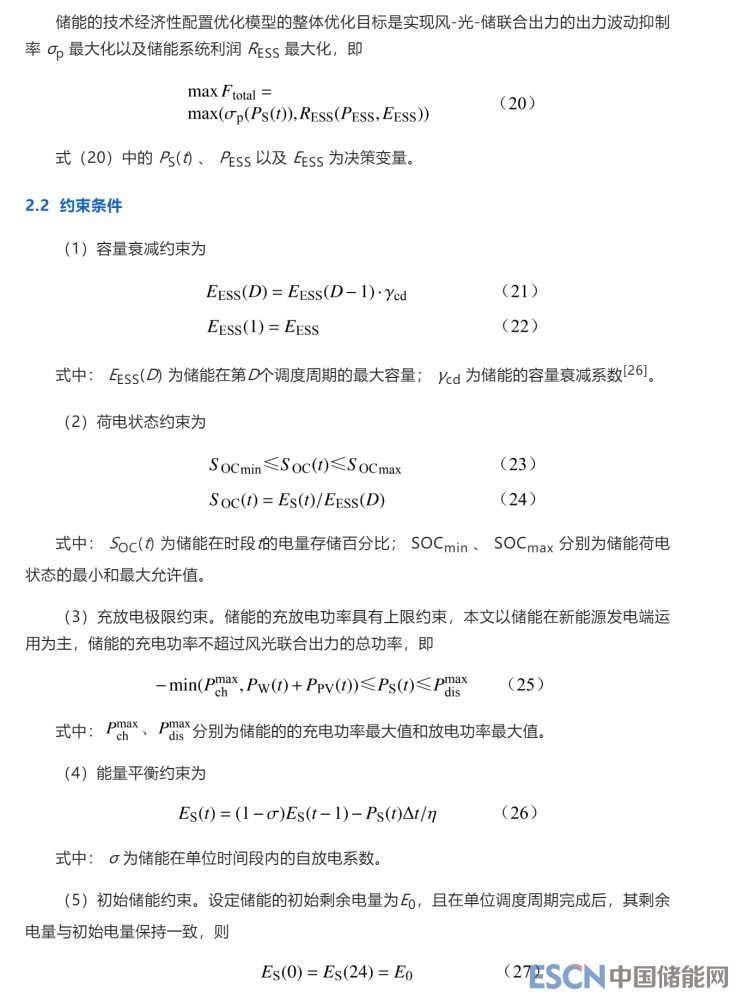

2.1.3 多目標函數
2.3 求解算法
儲能技術經濟性優化模型為多目標優化問題，基于加權法和目標規劃算法的傳統數學優化方法帶有一定的主觀性，無法有效求得多目標算法的帕累托最優解集合。NSGA-Ⅱ是目前求解大規模多目標優化模型的有效算法，具有計算速度快、求解精度高、解集收斂性好、可求得帕累托最優解集等特點[27]?；诖耍疚牟捎肗SGA-Ⅱ算法對儲能技術經濟性優化模型進行求解，算法流程圖如圖2所示。

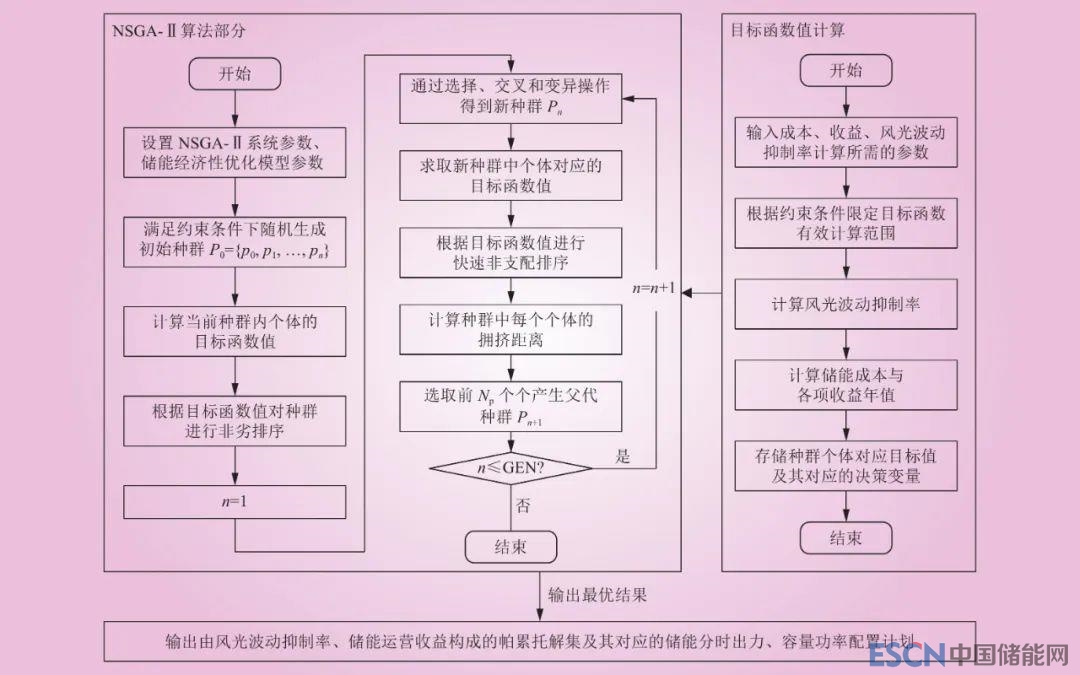

圖2 模型求解流程
Fig.2 Flowchart of model solving
3 算例分析
以蒙西某風光資源豐富地區為例，基于儲能經濟性優化配置模型，計算分析針對該地區風光出力特性的經濟性儲能配置方案。
3.1 算例參數設置
該地區的新能源由裝機容量為10 MW的風電站和2.5 MW的光伏發電站構成，能統一接入節點A。以季節變化為周期，該地區風、光的典型日出力曲線如圖3所示。根據國家《國家發展改革委關于2021年新能源上網電價政策有關事項的通知》，蒙西地區風電、光伏的上網電價為0.278 5元/(kW·h)。

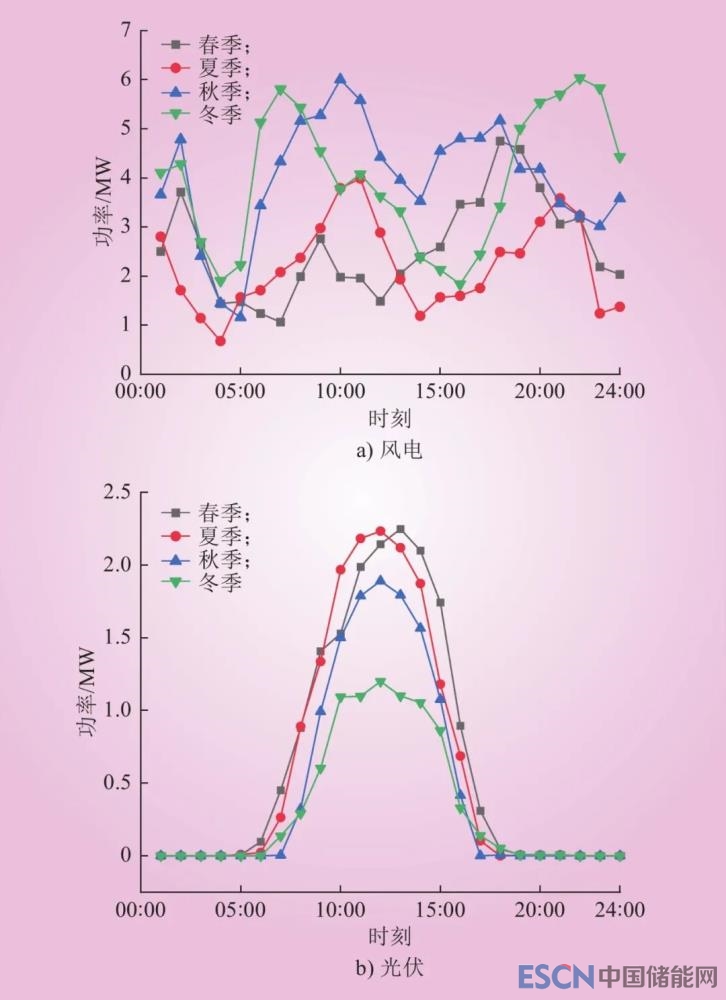

圖3 風電及光伏典型日出力曲線
Fig.3 Typical daily output curves of wind power and PV
基于該地區的實際特點，擬在節點A處配置鋰離子儲能系統，主要為新能源發電端提供輔助服務，因此該儲能系統對于發電端的影響為內部價值，對于電網、用戶及環境的影響為外部價值。該儲能系統壽命為10年，容量衰減系數定為常數1，期末回收殘值率為10%。儲能的成本及效益計算采用凈年值計算方式，貼現率為8%。根據《華北電力調峰輔助服務市場運營規則》，儲能系統提供輔助服務的成本為0.4元/(kW·h)。儲能系統的其他參數設置如表3所示。

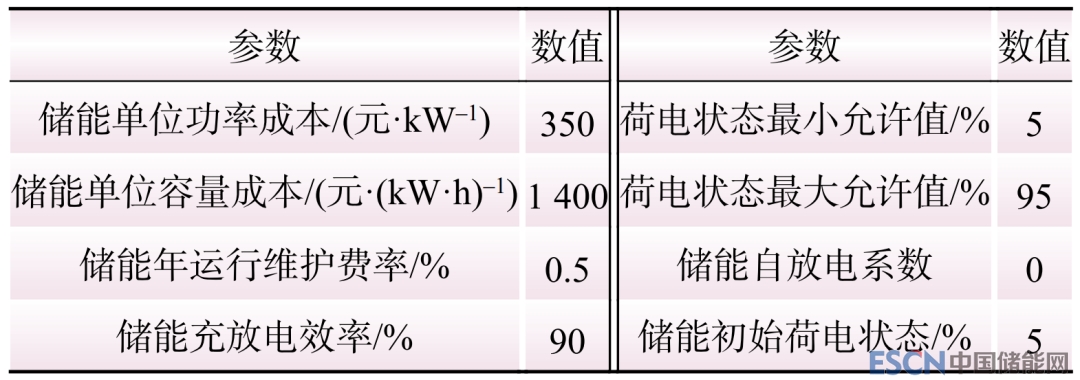

表3 儲能系統參數設置
Table 3 Parameter setting for energy storage system
在進行儲能的收益計算時，儲能以平抑新能源發電的波動性為目的向其提供輔助服務，受到技術約束以及蒙西地區低峰谷電價差的限制，不考慮其自身通過電價差賺取收益。此外，儲能在發電端運用場景下，用戶側減少的停電損失難以衡量，為用戶減少的停電損失不再測算。因此，該儲能運用場景下，儲能的內部價值測算包括提供輔助服務獲利、減少棄風、棄光電量損失以及期末設備殘值回收，外部價值測算包括延緩電網投資收益以及環境收益。儲能系統主要接入35 kV電壓等級的電網中，基于當?shù)?5 kV電壓等級的電網投資數據，運用文獻[28]的電網設備投資計算方法，可測算出該項收益約為1 391.23元/kW。儲能系統的環境效益可以量化為減少常規燃煤機組發電過程產生的SO2、CO2等污染物的排放，根據文獻[28]，其值約為0.12元/(kW·h)。
使用Matlab 2016 b對基于儲能技術經濟性優化模型的NSGA-II算法進行編程運算，算法采用十進制編碼方式?？紤]算法解集的收斂時間，參考文獻[27]的算法參數設置，對參數進行如下設置：種群規模為300，最大進化代數為100，交叉概率為0.9，變異概率 pm=1/n ，其中 ηc=1/n ， ηm=1/n ，其他參數使用默認參數。
3.2 算例結果分析
（1）技術性優化結果分析。
經過優化計算，可得到一系列不同風-光波動抑制率下的儲能系統功率及容量配置的帕累托最優解集。抑制10 MW風電與2.5 MW光伏聯合出力波動性的儲能功率與容量配置方案如表4所示。

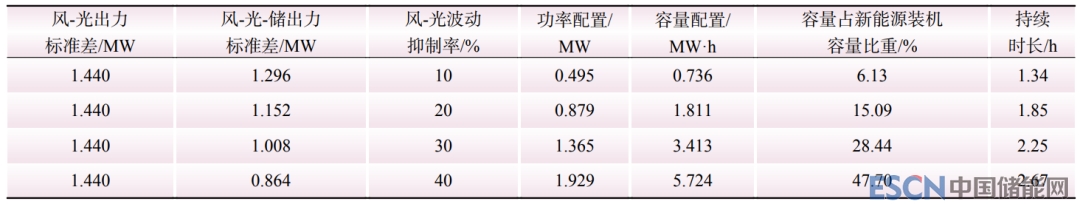

表4 不同風光出力波動抑制率下儲能系統配置方案
Table 4 Configuration scheme for energy storage system under different σp
隨著風光出力波動抑制率要求的提高，儲能的功率、容量配置以及持續時長將快速增長。將風光出力的標準差降低10%最少需要配置0.495 MW/0.736 MW·h的儲能，儲能占新能源裝機容量占比僅為6.13%，持續時間為1.34 h；而將風光出力的標準差降低40%，則至少需要配置1.929 MW/5.724 MW·h的儲能，儲能占新能源裝機容量占比將提升到47.7%，持續時間需要提升到2.67 h。
該地區風-光聯合出力曲線可分為峰段（00:00—02:00、09:00—13:00、20:00—22:00）和谷段（03:00—05:00、15:00—19:00、23:00—24:00），為了滿足不同風光波動抑制率要求，儲能系統在滿足經濟運行最優的情況下，多次進行充放電操作。帕累托解集得出的不同風光出力波動抑制率下風-光、風-光-儲以及儲能的出力計劃對比情況如圖4所示。

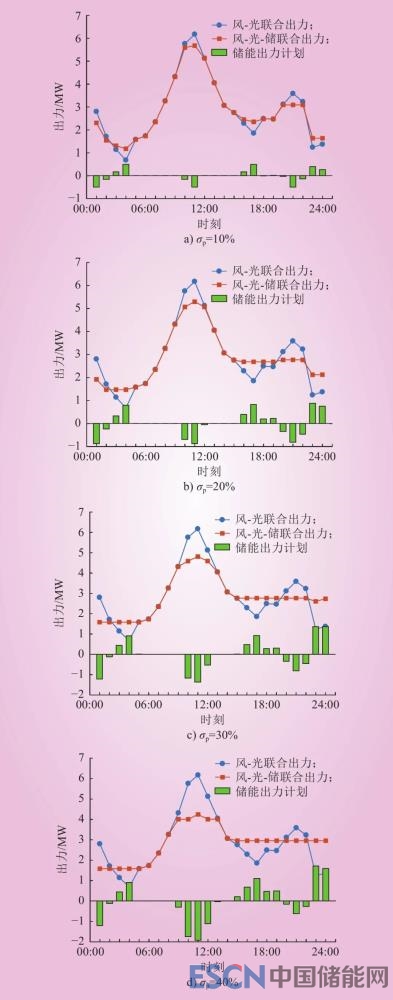

圖4 不同σp下風-光-儲聯合出力情況
Fig.4 Wind power-PV-storage joint output under different σp
（2）經濟性優化結果分析。
在不考慮儲能外部價值的情況下，該儲能項目投資經濟性分析結果如表5所示。為了更加全面地反映經濟性評價結果，表中加入投資回收期與內部收益率的測算分析。隨著風光出力波動抑制率的逐漸提高，儲能的凈現值、內部收益率逐漸下降，投資回收期逐漸提高，投資經濟性呈下降趨勢。當 σp 大于30%時，儲能系統的投資將不具有經濟性，在規定壽命周期內無法回收成本。

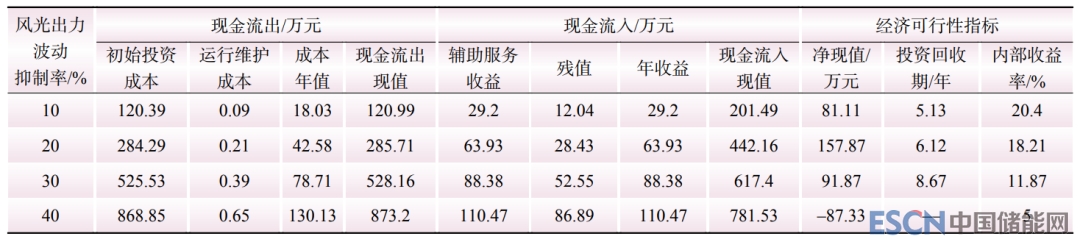

表5 不考慮外部價值的投資經濟性分析結果
Table 5 Result of investment economy analysis without considering external value

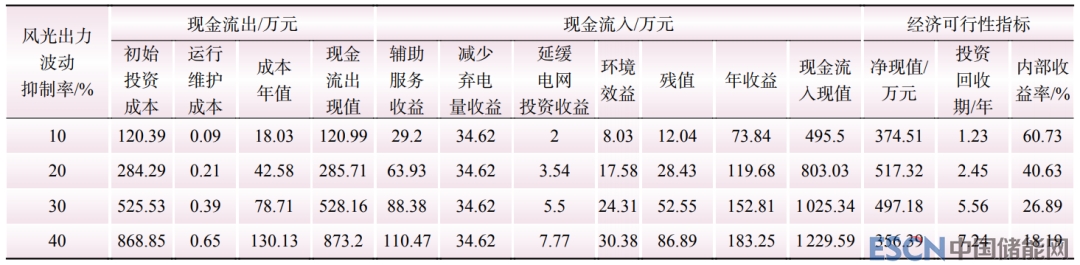

在考慮儲能的外部價值的情況下，該儲能項目投資經濟性分析結果如表6所示。在考慮儲能的外部價值情況下，該儲能項目將具有良好的投資經濟性。當 σp 為10%時，該項目的內部收益率高達60.73%，當 σp 上升到40%時該項目仍具有18.19%的內部收益率。
表6 考慮外部價值的投資經濟性分析結果
Table 6 Result of investment economy analysis considering external value
（3）帕累托曲線。
投資成本是儲能規劃設計的一項重要經濟性指標，基于技術、經濟性優化結果可得到儲能系統投資成本與風-光-儲聯合出力標準差之間的帕累托曲線，如圖5所示。隨著風光出力波動抑制率的不斷提高，儲能的初始投資成本不斷提高，且提高速率逐漸增加。風光出力波動抑制率從5%提升到35%，儲能的初始投資成本僅增加658.61萬，而從35%提升到60%，儲能的初始投資成本增加1 213.02萬元，為滿足更高的風光出力的技術性要求需要投入的儲能成本將顯著提升。

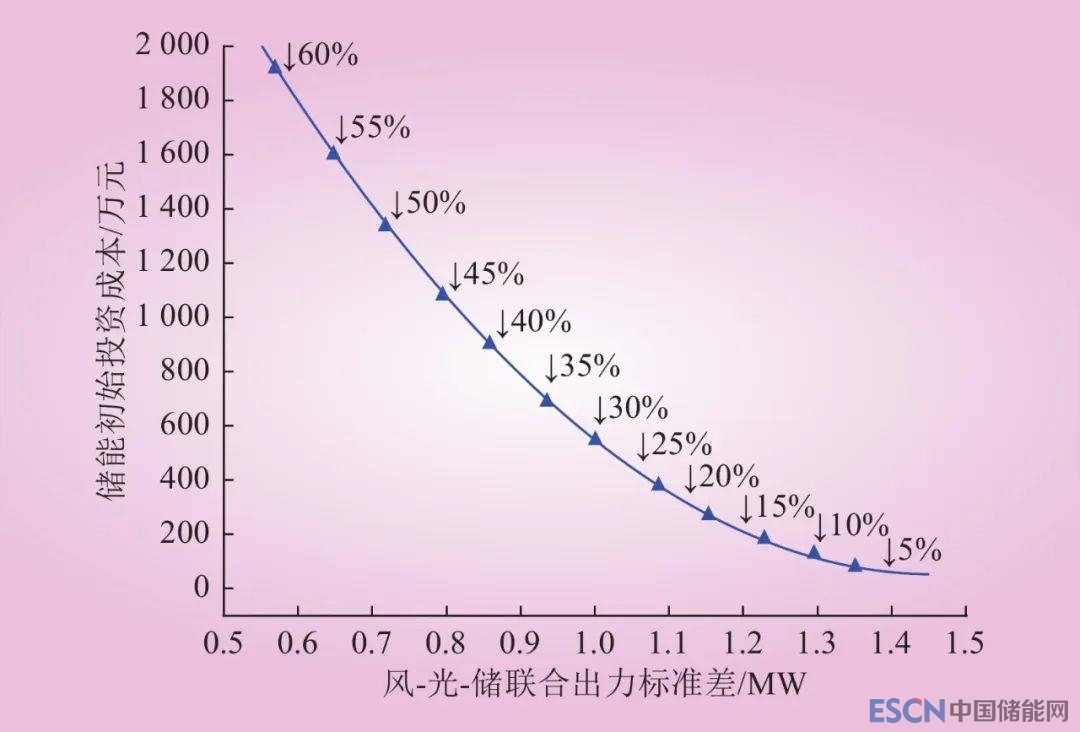

圖5 儲能投資成本與風-光-儲聯合出力標準差帕累托曲線
Fig.5 Pareto curve of energy storage investment cost and standard deviation of wind power-PV-storage joint output
3.3 敏感性分析
不同風光裝機比例以及儲能成本均會對儲能的優化配置以及投資經濟性產生影響。本文以風光比例和儲能成本為影響因素，分別從儲能配置變化以及投資經濟性兩個方面進行靈敏度分析。
（1）不同風光裝機比例對儲能配置的影響。
以10 MW的風電裝機為標準，光伏裝機容量占風電裝機容量占比變化從0到1.5，風光出力波動性抑制率從10%增長到40%情況下，儲能系統的配置情況如表7所示。

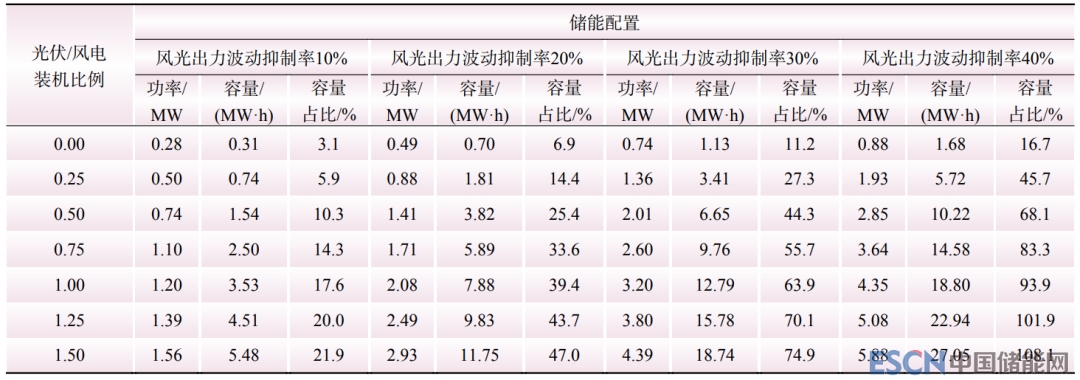

表7 不同風光比例下儲能配置方案
Table 7 Energy storage configuration scheme under different ratios of PV installed capacity to wind power installed capacity
為了更直觀地表示不同風光裝機比例對于儲能配置的影響，基于表7繪制不同光伏風電裝機容量比例下儲能配置需求圖，如圖6所示。

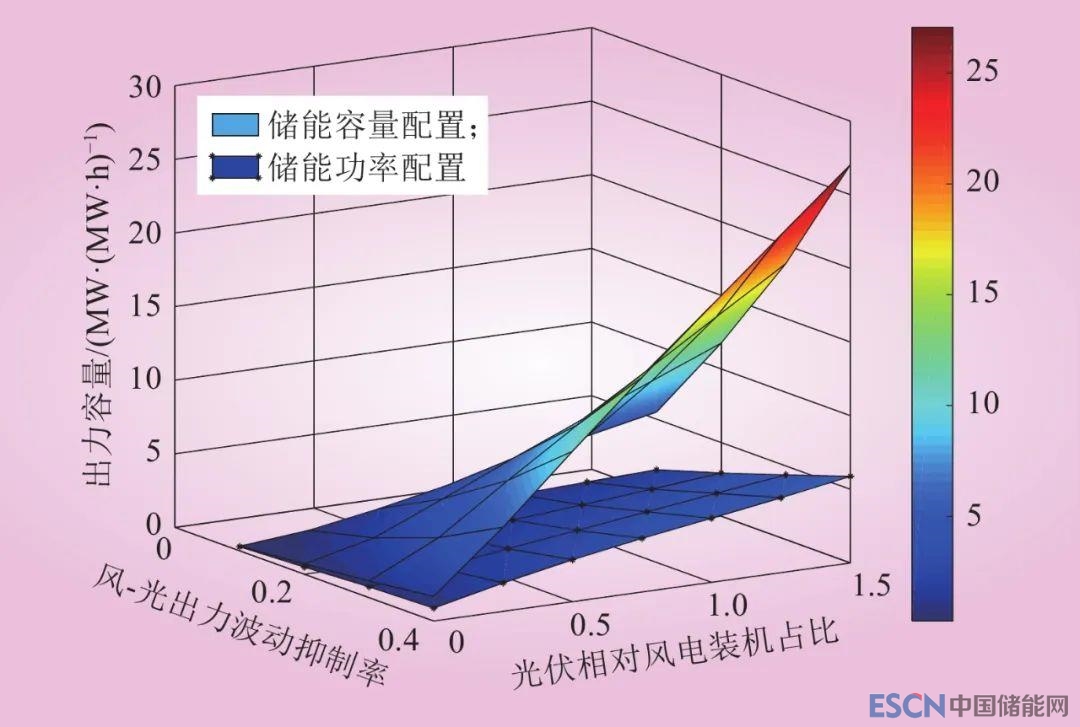

圖6 不同風光比例下儲能配置需求
Fig.6 Energy storage configuration requirements under different ratios of PV installed capacity to wind power installed capacity
由表7和圖6可知，在風光出力波動抑制率一定的情況下，隨著光伏相對風電裝機占比的提升，儲能容量和功率配置需求均呈現上升趨勢，且容量配置需求增長趨勢顯著快于功率配置需求。當 σp= 10%，光/風比例從0增長到1.5時，儲能的功率配置需求從0.28 MW增長到1.56 MW，漲幅為457.14%，而容量配置從0.31 MW·h增長到5.48 MW·h，漲幅高達1667.74%。在光/風比例一定的情況下，隨著風光出力波動抑制率的增加，儲能的容量配置需求增長趨勢同樣顯著快于功率配置需求。當光/風比例為0.75， σp 從10%增長到40%時，功率需求從1.1 MW增長到3.64 MW，漲幅為230.90%，而容量配置從2.5 MW·h增長到14.58 MW·h，漲幅高達483.2%，且儲能容量占可再生能源總裝機容量的比重高達83.3%。因此，較高的光/風比例以及出力波動抑制率要求下，儲能的經濟性配置具有極高難度。當光/風比例和出力波動抑制率分別控制在35%和30%以內時，儲能的配置較為經濟合理。
（2）儲能成本對投資經濟性的影響。
以風光出力波動抑制率為40%的情況說明儲能成本變化對于經濟性分析指標及技術指標的影響情況，具體結果如表8所示。其中，成本系數表示儲能現有成本與原有成本的比值。

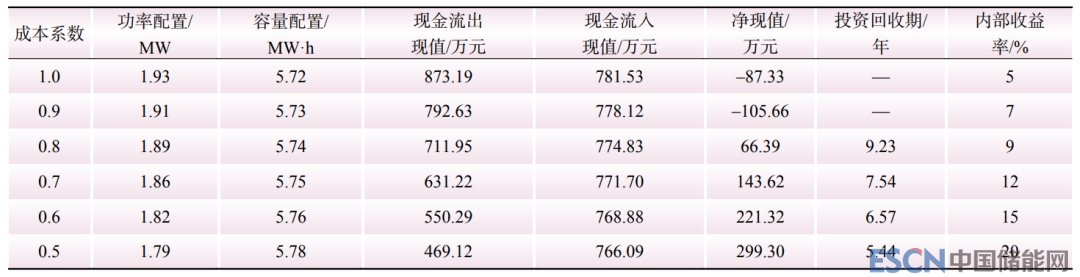

表8 不同成本系數下儲能投資經濟性分析
Table 8 Economy analysis of energy storage investment under different cost coefficients
從表8可以看出，儲能的功率配置、容量配置和現金流入對于儲能的成本變化并不敏感，儲能成本的下降主要影響其初始投資成本，進而影響凈現值、投資回收期以及內部收益率等投資經濟性指標。成本系數為1時，該項目的內部收益率僅為5%，低于設定的8%的貼現率，不具有經濟性，當儲能成本下降20%時，該項目的內部收益率則增長到9%，初步具有投資經性，而當儲能成本下降50%時，該項目的內部收益率高達20%，具有良好的投資經濟性。因此，儲能成本下降是提升儲能大規模配置積極性的重要影響因素。
3.4 決策指導
基于選型選址和案例分析結果，對蒙西地區進行整體優化，提出蒙西地區儲能配置的規劃方案。該儲能配置方案的技術目標為將風光出力波動率降低30%，經濟目標為實現儲能的利潤最大化。為了反映儲能成本變化對于儲能整體投資的影響，基于不同儲能成本設置2個儲能成本場景。情景1：儲能單位容量成本為1.4元/MW·h，單位功率成本為0.35元/MW；情景2：儲能單位容量成本為1元/MW·h，單位功率成本為0.35元/MW。其他參數設置與案例參數設置保持一致。不同成本場景下蒙西地區的儲能配置計劃如表9所示，儲能配置的地址選擇如圖7所示。

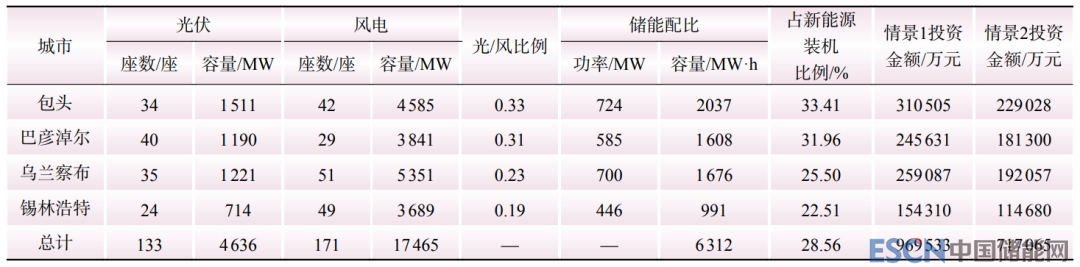

表9 不同成本場景下蒙西地區的儲能配置計劃
Table 9 Energy storage configuration plan for western Inner Mongolia in different cost scenarios

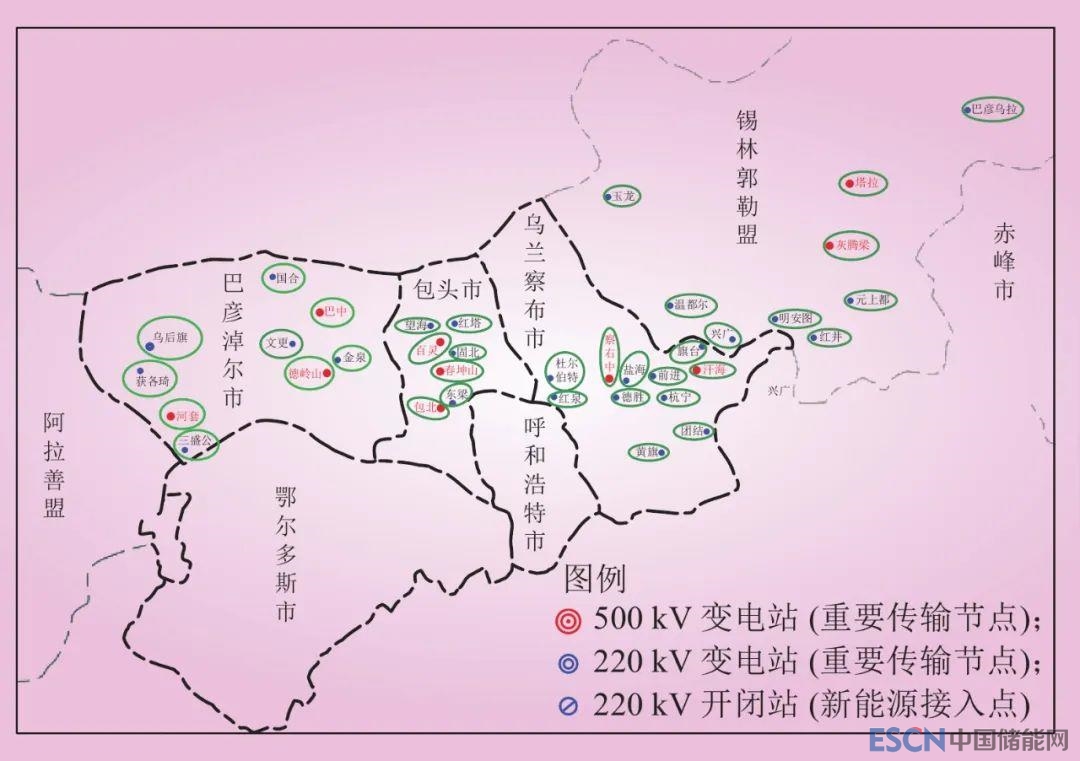

圖7 蒙西地區儲能選址簡圖
Fig. 7 Simplified site selection map for energy storage in western Inner Mongolia
根據《內蒙古自治區關于加快推動新型儲能發展的實施意見》，配建儲能規模原則上不低于新能源項目裝機量的15%，本文儲能配置方案中，各地區的儲能配置容量均符合該政策要求。現有可再生能源裝機水平下，實現降低風光出力波動性的技術要求，蒙西地區需要在情景1下投入96.95億元建設電化學儲能，而在情景2下投入71.71億元建設電化學儲能。以情景1為例，包頭地區儲能投資需求最高，達到31.05億元，錫林浩特地區的儲能投資需求最低，為15.43億元。
4 結論
本文考慮儲能的綜合價值及其抑制風光出力波動的技術作用，提出針對蒙西地區的儲能優化配置模型及具體方案。基于蒙西地區新能源實際分布及需求提出儲能選址、選型方案，以最大化風光出力波動抑制率和儲能項目利潤為目標，構建蒙西地區儲能技術經濟性優化配置模型，并采用NSGA-II算法對該雙目標優化模型進行求解。然后，基于蒙西某風光地區開展儲能技術經濟性優化配置案例分析。最后，基于選址選型結果以及案例分析結果，針對蒙西地區4大風光資源聚集區提出儲能配置方案，得出主要結論如下。
（1）儲能的經濟性配置需要合理的風光出力波動抑制率范圍，現有條件下，當風光出力波動性抑制率小于30%時儲能項目具有投資可行性；（2）光伏相對風電裝機的比例越大，儲能配置的經濟性越差，當該比例在35%以內且風光出力波動性抑制率小于30%時，儲能配置具有一定投資可行性；（3）儲能成本的降低不影響儲能配置的技術需求，但可以有效提高儲能項目的投資回報率。
對于蒙西地區儲能技術經濟性配置研究，可實現通過儲能的經濟性優化配置降低可再生能源出力波動性的目的，為地區的儲能的選型、選址、功率及容量的優化配置提供決策指導，助力蒙西地區可再生能源的快速發展。
