飛輪技術
為什么深受港口偏愛
微控飛輪技術
在港口沖擊性負荷平抑及RTG節能領域的應用

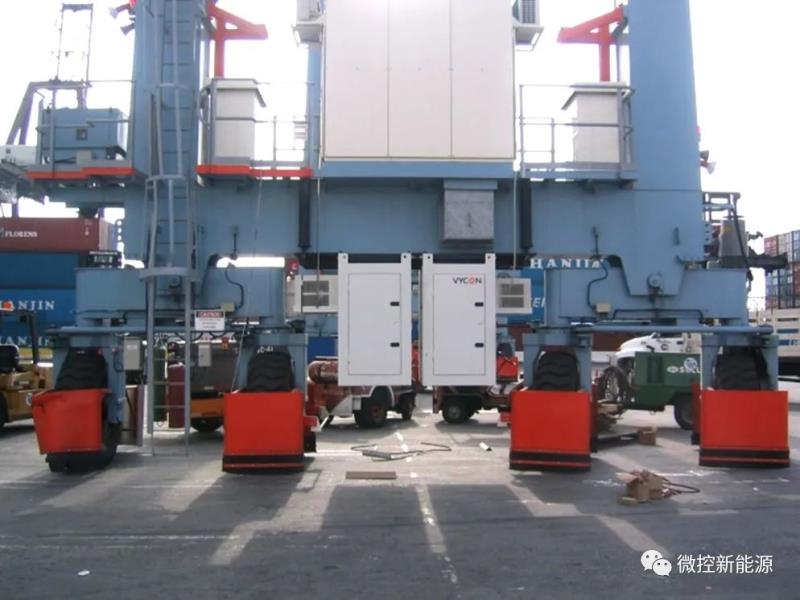

微控飛輪儲能技術，已成功應用于美國長灘港RTG節能改造，助力港口實現節能減排、降低運營成本、環境保護。
關于美國長灘港
長灘港(Long Beach)，位于美國加利福尼亞州南部，是美國跨太平洋貿易的首要門戶、美國第二大最繁忙的集裝箱海港。港口包括10個碼頭、62個泊位和68臺超巴拿馬型龍門起重機。
微控飛輪儲能技術，已成功應用于美國長灘港口RTG節能改造，助力港口實現節能減排、降低運營成本、環境保護。
飛輪能在車載等運動環境中應用嗎？
當然可以啊，加入微控獨有的云臺減搖裝置，即可實現。
什么是RTG？
RTG（Rubber Tyre Gantry），即輪胎式集裝箱門式起重機，廣泛應用于港口集裝箱堆場的裝卸作業。傳統RTG 以柴油發電機組作為動力，具有機動性強、轉場靈活、設備投資小等優點。
RTG的工作特性是？

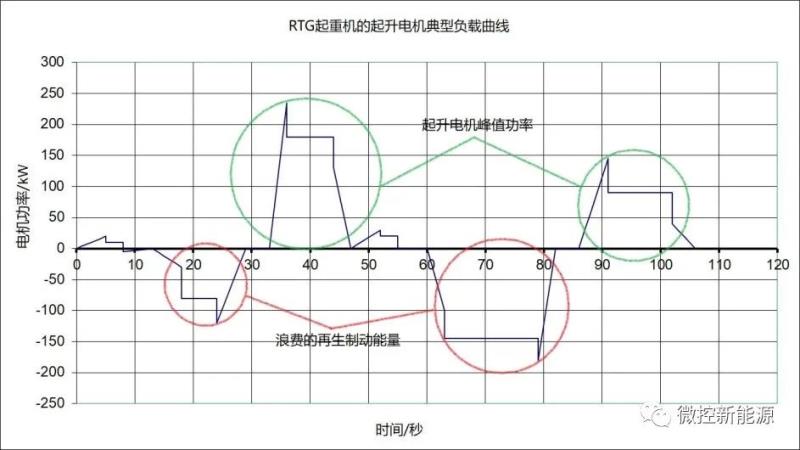

如下圖所示，
1、RTG滿載提升時，起升電機工作在電動機模式，峰值功率235kW，穩態功率180kW，提升時間18秒；
2、RTG空載提升時，起升電機峰值功率145kW，穩態功率90kW，提升時間26秒；
3、RTG空載下放時，起升電機切換至發電機模式，峰值功率120kW，穩態功率80kW，提升時間24秒；
4、RTG滿載下放時，起升電機峰值功率180kW，穩態功率145kW，提升時間24秒。
傳統的RTG由柴油發電機組驅動，起升時，是典型的短時高頻次沖擊性負荷；下放時，產生再生制動能量，并消耗在制動電阻上，效率低、能耗大、成本高、噪音大、環境污染嚴重。
飛輪儲能系統在RTG上能發揮什么作用？
飛輪儲能系統與柴油發電機組組成混合動力系統，為RTG供電。飛輪儲能系統，接入提升電機變頻器直流母線。當下降作業時，起升電機在發電機模式下工作，并吸收再生制動能量；當提升作業時，起升電機在電動機模式下工作，并釋放存儲的能量。

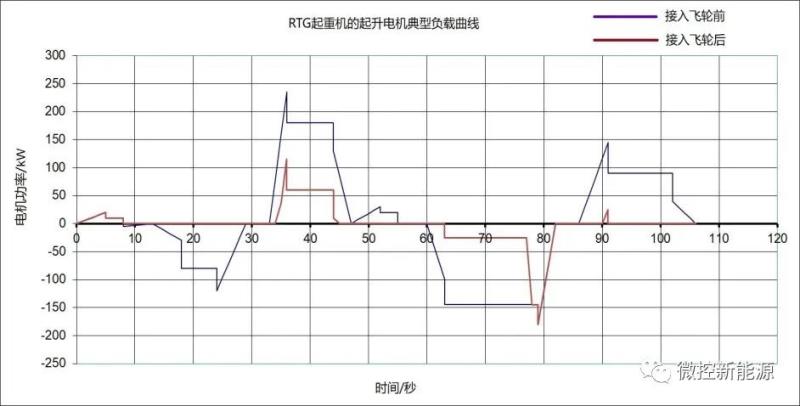

如下圖所示，接入飛輪儲能系統后，
1、RTG滿載起升作業時，峰值功率降低至115kW，穩態功率降低至60kW；
2、RTG空載起升作業時，峰值功率降低至25kW，穩態功率降低至0kW；
3、RTG空載下放作業時，峰值功率降低至0kW，穩態功率降低至0kW；
4、RTG滿載下放作業時，峰值功率降低至180kW，穩態功率降低至25kW。
基于歷史采集的RTG運行數據分析，接入飛輪儲能系統之前，每個循環的燃料使用量約為0.73升；接入飛輪儲能系統之后，每個循環的燃料使用量約為0.53升，節省0.20升，節能27.4%。
另外，RTG作業每標箱能耗與RTG類型、電機功率、負荷等因素相關哦！
有沒有詳細的實測節能數據呢？
微控在鹽田國際集裝箱碼頭的ZPMC（振華重工）RTG起重機上，進行了節能數據的實測（有圖有真相）。

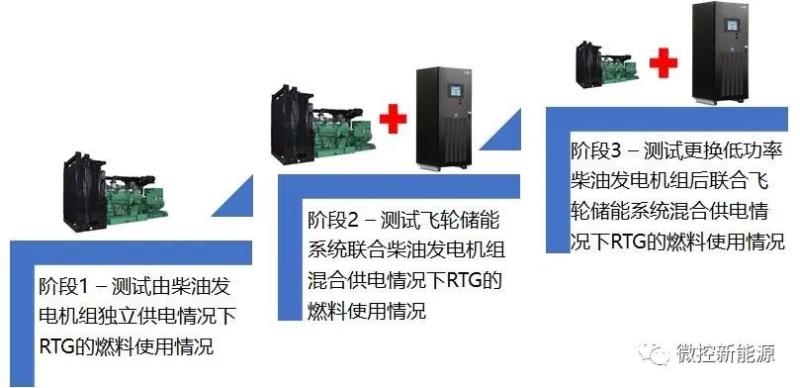

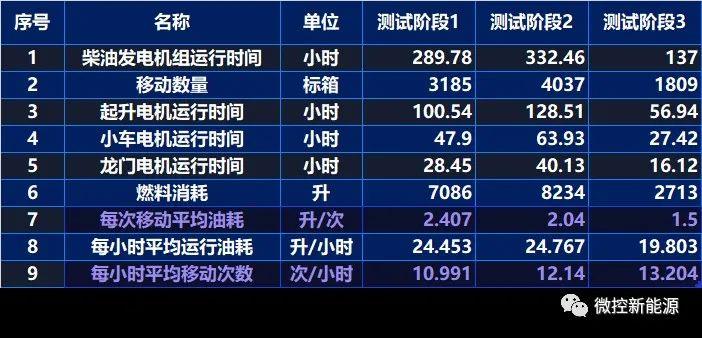

如下圖所示，測試分為三個階段。測試過程中，計算油耗時，綜合考慮了怠速、升降、起升電機、小車電機以及龍門電機等多種運行方式。
第一階段測試，未接入飛輪儲能系統，RTG的每次移動平均燃料消耗約2.4升，每小時平均移動標箱11次。配置Detroit Diesel 6063HK35系列柴油發電機組，備用功率率410kW/主動功率380KW；
第二階段測試，接入飛輪儲能系統，未更換柴油發電機組，RTG的每次移動平均燃料消耗降低至2.04升，每小時平均移動標箱提高至12次，燃料消耗節省15%以上；
第三階段測試，接入飛輪儲能系統，將原柴油發電機組更換為MAN D2866LE201系列柴油發電機組，備用功率率322kW/主動功率288KW，RTG的每次移動平均燃料消耗降低至1.5升，每小時平均移動標箱提高至14次，燃料消耗節省32%以上。
綜上，實測數據顯示，接入由飛輪儲能系統與柴油發電機組構成的混合動力系統后，可以顯著降低燃料消耗。通過飛輪儲能系統，補償柴油發電機組功率，降低了柴油發電機組的峰值功率需求，并對供電系統性能及標箱處理速率無任何影響，節約成本、低碳環保、保護環境。
RTG技術現狀不是“油改電”了嗎？
是的，市電取代了原先以內燃機為主的大功率柴油發電機組，為RTG提供動力源，簡稱“油改電”。
目前，我國具備改造條件的集裝箱碼頭基本都進行了RTG“油改電”技術改造。這樣，既顯著降低了能耗，又降低了噪聲，減少了尾氣排放，改善了港口環境。
RTG 通過“油改電”后，雖然節能效果顯著，但“油改電”使RTG 跨箱區轉場作業的靈活機動性優點不復存在。飛輪儲能單元RTG 能量回饋技術，雖在節能方面不及“油改電”后的RTG，但其靈活機動性得以保留，深受各港口的偏愛。
飛輪技術在港口沖擊性負荷平抑領域能發揮作用嗎？

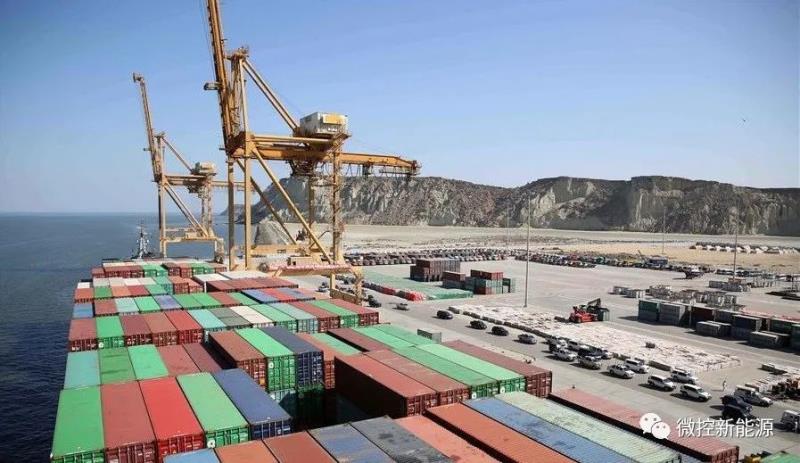

必須發揮作用。在一些電力資源匱乏的國家，港口的負荷用電無法通過市電電網供應，需要建設自備電站，以通過配置柴油發電機組或燃?xì)獍l(fā)電機組，滿足用電需求。
岸橋等港口起重設備的負荷特性，為短時周期性重復工作制。啟動作業的瞬間，會產生高功率沖擊性負荷，要求供電電源具備短時間內突加負荷能力。自備電站的瞬態響應特性，應能滿足岸橋的需求。因此，自備電站的設計容量，需考慮負荷峰值功率。
沖擊性負荷對供電系統影響不容忽視，它不僅威脅到電網安全穩定運行，也會破壞電力設備。長期的持續影響，會損失設備壽命。
采用柴油發電機組加飛輪儲能系統的配置方案，柴油發電機組根據自備電站基礎負荷配置容量。另外，根據突加負荷的響應特性，配置飛輪儲能系統容量。長時間基礎容量負荷，由柴油發電機組承擔；短時間突加負荷容量，由飛輪儲能系統承擔。這樣，可延長柴油發電機組使用壽命，提高發電效率，極大降低維護成本，節省燃料消耗量，提升經濟性，減少環境污染。
科普小課堂
自備電站配置燃?xì)獍l(fā)電機組或柴油發電機組有什么區別？
燃?xì)獍l(fā)電機組單位發電成本低，運維費用及運行費用較低，對環境污染小。啟動及加載能力弱，由于燃?xì)獍l(fā)電機組一般為增壓前混合，加載過程需要調節混合氣濃度，需要一定的時間，且一般不能一步加載到100%功率，需要分步實施，每步需要電壓及頻率穩定時間，較難滿足突加沖擊負荷需求；
柴油發電機組的燃料容易獲取，但燃料成本是燃?xì)獾?.5倍。機組環境適應性強，供電穩定性及可靠性強，啟動及加載能力強?？深l繁啟動，且可隨時根據外界負荷變化進行調整。但是，突加或突減負荷，容易導致機組排氣冒黑煙、排氣管發熱，影響機組使用壽命，維護費用高，且燃料消耗率高，發電效率低。
劃重點：柴油發電機組，需配置飛輪儲能系統；燃?xì)獍l(fā)電機組更需要配置飛輪儲能系統，以滿足突加、突減負荷的需求。
關于VYCON及微控公司
VYCON公司2003年成立于美國洛杉磯，是全球最領先的磁懸浮飛輪生產制造商。2018年，沈陽微控新能源技術有限公司將VYCON公司的飛輪儲能技術引入中國，在中國首先實現了高速磁懸浮飛輪的批量化生產。VYCON公司現為沈陽微控新能源技術有限公司的全資子公司。
微控高速磁懸浮飛輪儲能設備的核心技術，包括高速永磁同步電機、用于懸浮和維持飛輪轉子高速運行的五自由度主動磁懸浮軸承等。產品20年使用壽命期間，軸承免維護。同時，具備可靠性高、功耗低等優勢。產品全球部署量接近3000臺。
