作者：卓萍1圖片朱艷麗2齊創3王聰杰2高飛4
單位：1. 應急管理部天津消防研究所；2. 北京理工大學爆炸科學與技術國家重點實驗室；3. 中國汽車技術研究中心有限公司；4. 中國電力科學研究院，新能源與儲能運行控制國家重點實驗室
引用：卓萍,朱艷麗,齊創等.鋰離子電池組過充燃燒爆炸特性[J].儲能科學與技術,2022,11(08):2471-2479.
DOI：10.19799/j.cnki.2095-
4239.2022.0276
摘 要 為研究鋰離子電池組的燃燒爆炸特性，本工作以鋁殼方型錳酸鋰電池及其電池組作為研究對象，采用2 C電流恒流過充且設置較高截止電壓，考察其熱失控后燃燒爆炸特性。實驗結果表明，鋰離子電池單體過充774 s后瞬時發生安全閥破裂、射流火和爆炸，距離爆心45 cm處爆炸最大壓強達到556 kPa。由13個單體電池串聯構成的電池組在不帶BMS的情況下過充后依次發生安全閥破裂、射流火，局部發生爆炸，實驗時形成多個壓力峰值，距離爆心45 cm處最大爆炸壓強為915 kPa。當鋰離子電池組以6.5 cm間距布置時，過充其中一個電池組可引發其他電池組發生燃燒，形成火災蔓延。
關鍵詞 鋰離子電池；過充；熱失控；燃燒；爆炸
以鋰離子電池為代表的電化學儲能在智能電網、能源互聯網中的應用貫穿整個電力系統，對構建以新能源為主體的新型電力系統、助力“雙碳”目標實現發揮著重要作用。根據國家發展改革委、國家能源局發布的《“十四五”現代能源體系規劃》(發改能源[2022]210號)，“十四五”期間，我國將大力推進電源側儲能發展，優化布局電網側儲能，積極支撐用戶側儲能多元化發展，拓寬儲能應用場景，加快新型儲能技術規?；瘧?yīng)用。鋰離子電池儲能系統的應用也將隨之得到快速發展，更多的百兆瓦級鋰離子電池儲能電站將并網運行。
然而，由于鋰離子電池受自身物理化學性質制約，在熱濫用、電濫用和機械濫用等條件下可能發生熱失控，近年來國內外鋰離子電池儲能系統安全事故頻發，引起社會廣泛關注，鋰離子電池本質安全提升及火災危險性分析、儲能場所安全風險評估、火災防控技術、滅火系統研發等均成為研究熱點。尤其是針對儲能場所，如何合理進行消防設計和防爆設計，防止火災擴散蔓延，減少火災損失和人員傷亡，顯得尤為重要。
本工作以鋰離子電池及其串聯組成的電池組作為研究對象，重點分析了在2 C倍率恒流過充且高截止電壓條件下單體電池、電池組的燃燒爆炸特性及火災蔓延特征，相關研究結果可為鋰離子電池儲能場所火災風險評估、消防設計提供技術支撐。
1 實驗
1.1 實驗樣品
實驗電池和電池組分別選用星恒電源提供的標稱容量為3.7 V、13.5 Ah的鋁殼方形錳酸鋰單體電池和標稱容量為48 V、13.5 Ah的錳酸鋰電池組。樣品電池的初始荷電狀態(SOC)為100%，有安全閥保護。實驗電池組由13個鋰離子單體電池串聯組成，電池外殼采用聚乙烯(PE)塑料和丙烯腈-丁二烯-苯乙烯三元共聚(ABS)塑料包覆，外殼塑料材料燃燒性能滿足GB 8624—2012《建筑材料及制品燃燒性能分級》要求的B1級，未安裝電池管理系統(BMS)。
1.2 實驗工況
1.2.1 鋰離子電池單體實驗工況
在室溫條件下，以27 A(2 C)電流對單體電池進行恒流過充，最高電壓上限設置為10倍額定電壓(37 V)。當電池達到充電限制電壓時，改為恒壓充電，直到電池發生爆炸或燃燒。
實驗現場選擇在爆炸洞內，將樣品電池采用水平放置的方式，放置在距地面50 cm的支架上，如圖1所示。電池兩側采用夾具固定，并采用一定厚度的隔熱棉隔離電池和支架以減少熱量損失。在爆炸洞外，用計算機程序遠程控制IT6522A型充放電儀(南京艾德克斯公司)測試系統對樣品電池做過充測試，記錄其電流電壓隨時間的變化情況。在爆炸洞外觀察孔處布置一架APX RX型高速攝影儀(日本Photron公司)，記錄樣品電池的爆炸過程。采用5支直徑為2 cm、量程范圍為0～1200 ℃的K型鎧裝熱電偶(T1～T5)測量電池表面、煙氣及火焰溫度，其中T1位于電池表面中心位置；T2、T3、T4與電池上表面的距離均為5 cm；T5距離電池上表面15 cm。在距離電池安全閥約45 cm處布置2個211B6型壓力傳感器(瑞士KISTLER公司，P1～P2)，測定樣品電池?zé)崾Э睾螽a(chǎn)生的壓力波。
圖 1 鋰離子單體電池實驗布置
1.2.2 單個鋰離子電池組實驗工況
在室溫條件下，以27 A(2 C)電流對鋰離子電池組進行恒流過充，最高電壓上限設置為80 V。

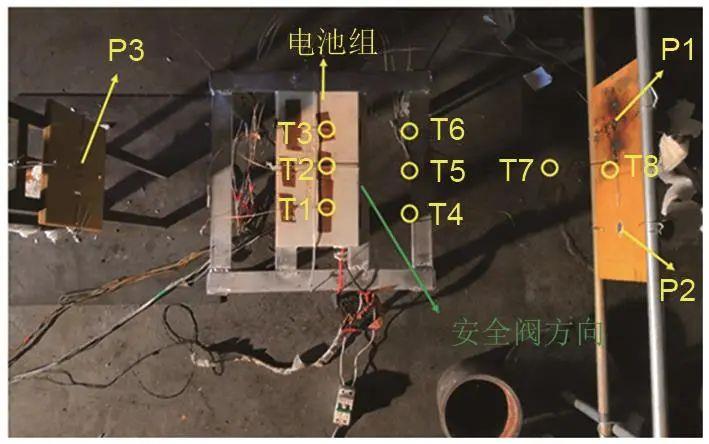

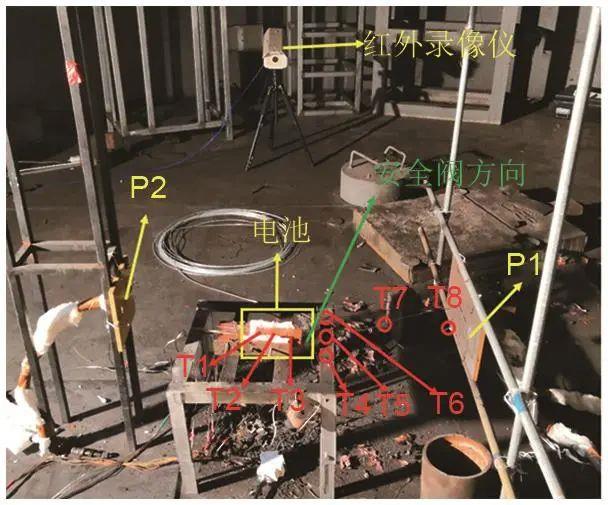

實驗現場條件與鋰離子單體電池實驗條件相同，實驗布置如圖2所示。實驗時采用8支熱電偶(T1～T8)測量電池組表面殼體溫度以及火焰溫度。T1、T2、T3位于電池表面上，其中T2位于電池殼體中心處，向兩側偏移15 cm分別為T1和T3，T1靠近接線端。T4、T5、T6、T7、T8與電池的最短距離分別為10 cm、10 cm、10 cm、20 cm、45 cm。設置3個壓力傳感器(P1～P3)監測電池組熱失控后的壓力波。P1、P2、P3與電池的最短距離分別為45 cm、45 cm、30 cm。
圖 2 鋰離子電池組實驗布置
1.2.3 多個鋰離子電池組實驗工況

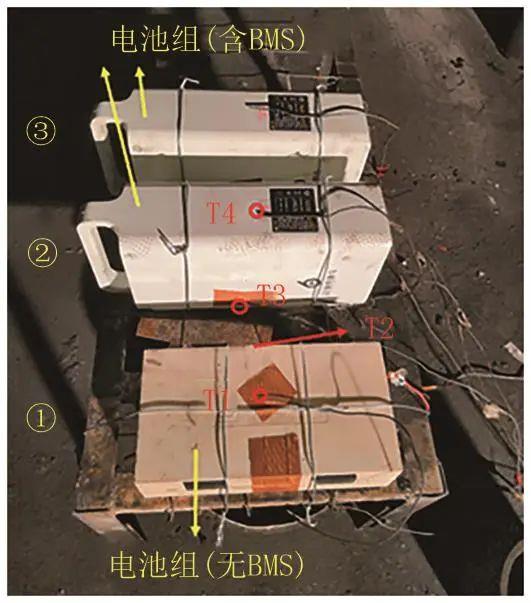

為了考察多個鋰離子電池組在一定間距下相互引燃的情況，采用3個鋰離子電池組在間距6.5 cm的條件下開展實驗，布置如圖3所示。實驗時將3個電池組放置于鐵支架上，其中1號不帶BMS的電池組水平放置，安全閥方向朝向2號電池組，2號、3號電池組側立放置，安全閥方向朝上。采用4支熱電偶測量電池表面溫度及煙氣、火焰溫度。實驗仍在爆炸洞內完成，在室溫條件下，以27 A(2 C)電流對1號鋰離子電池組進行恒流過充，最高電壓上限設置為80 V。
圖 3 多組鋰離子電池組實驗布置
2 實驗結果與討論
2.1 單體電池過充實驗
2.1.1 燃燒爆炸行為

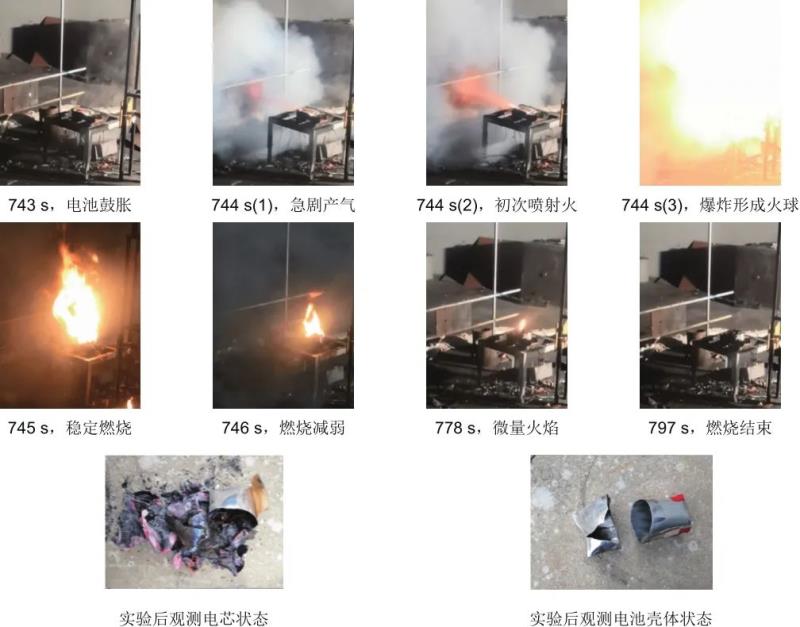

鋰離子單體電池過充實驗現象見圖4。實驗過程可大致分為3個階段：第一階段為電池殼體鼓脹變形階段，從實驗開始至743 s時可見電池殼體變形，電池試樣周邊散逸少量白色煙氣。這一階段，過充僅導致電池內部材料發生各類反應并產生一定的氣體，電池殼體內部壓力增大導致電池出現外觀鼓脹變形。少量白色煙氣的產生主要是因為隨著電池過充釋放出一定的熱量，導致電池外殼及不燃隔熱材料等產生熱分解。第二階段射流火及爆炸階段，持續時間僅為1 s。實驗進行至744 s時安全閥打開，在1 s時間內電池釋放大量白色煙氣、急劇噴射火焰并瞬時發生爆炸，形成巨大火球。由于實驗最高電壓上限設置為10倍額定電壓(37 V)，在較高的截止電壓過充下，電解質、電極以及集流體的電阻顯著增大,電池動力學性能及熱穩定性顯著降低，內部化學反應增強。隨著持續過充電池內部反應的加劇，產氣量不斷增大導致電池內部壓力也急劇增大，僅安全閥破裂泄壓難以實現電池內部和外部的平衡，因而發生電池殼體撕裂出現爆炸。電池內部熱失控反應產生的可燃氣體和電解液與空氣混合后被引燃，形成初次射流火并伴隨著爆炸形成了強烈的火球。第三階段為穩定燃燒階段，爆炸后能量得到泄放，支架上電池內部殘余的電解液及可燃材料仍持續猛烈燃燒，火焰持續53 s后完全熄滅。實驗后觀測圖片可見，電芯中銅箔和鋁箔表面的所有物質均已過火，電池爆裂位置并未發生在安全閥附近，而是在位于電池殼體約1/3處完全撕裂，進一步表明爆炸瞬間安全閥的破裂不足以實現電池殼體內外壓力平衡，在744 s時電池內部產氣壓力大大超過了安全閥設定的閾值。
圖 4 鋰離子單體電池過充實驗照片
2.1.2 實驗數據分析

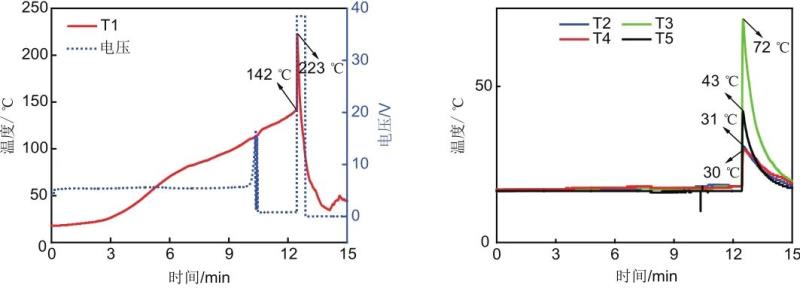

單體電池試樣過充實驗溫度、電壓變化曲線如圖5所示。
圖 5 鋰離子單體電池過充實驗溫度及電壓變化曲線
電壓方面，在第一階段時電壓從前期持續保持恒定，實驗進行至587 s時出現電壓迅速升高，并在621 s時出現第一個峰值16.5 V，之后電壓驟降至接近0 V。結合試驗現象可知，電壓升高至極值時刻比電池爆炸發生早約123 s，表明隨著電池持續恒流過充，正負電極表面發生大量破損，已偏離常態電化學電位，正負電極無法維護有效的電荷收納，轉為大量分布在電極表面，表現出電容效應，即電荷越多，電壓越高，因而電壓達到極值16.5 V；隨著正負極接觸短路，電壓驟降至0 V，此后電池內化學反應將更為劇烈，且持續時間達到123 s，因而電池內部聚集能量較高，引發第二階段射流火和爆炸。第二階段電壓再次升高，表明電池爆炸后的殘余物成為了一個帶有電阻的導電性混合物，隨著燃燒的持續在較高電壓上持續24 s后，正負極再次接觸短路，電壓降至0 V。
溫度方面，第一階段隨著過充的持續，電池表面溫度緩慢升高，電池電壓降至0 V時對應電池表面溫度為115 ℃，考慮熱傳遞損失，電池內部反應體系溫度相對更高，但此時電池表面升溫速率仍保持在12 ℃/min左右，未發生明顯突變。第二階段電池爆炸瞬間，T1位置溫度從142 ℃迅速升至223 ℃，可能是爆炸發生速度過快熱電偶未能及時感應到最高溫度所致。由于實驗時熱電偶布置為水平方向，整個過程中燃燒為垂直方向，因此各測點溫度均偏低，T3測點最高溫度為72 ℃，其余位置最高溫度均不高于50 ℃。

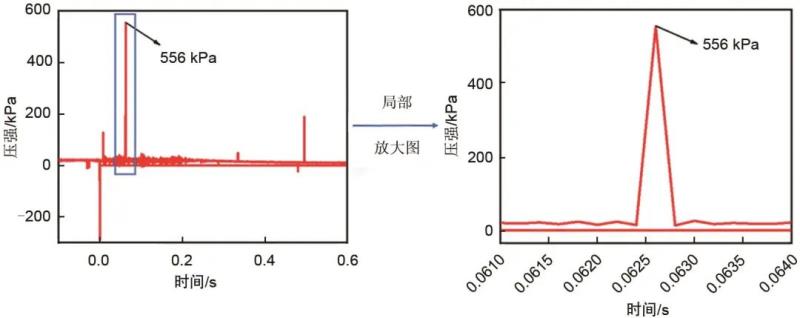

單體電池試樣過充實驗過程中測得的壓力波曲線見圖6，實驗中測到的距離爆心45 cm處最大壓強達到556 kPa。根據實驗觀測分析，電池爆炸裂口方向正對P1傳感器壓力面，因而此處測到的壓力波最大，表明電池單體爆炸事故的破壞力與電池開口方向密切相關。壓力波數據分析可知，容量為13.5 Ah的鋰離子電池爆炸可導致周邊人員發生一定程度的損傷[18]。
圖 6 鋰離子單體電池爆炸壓力波曲線
2.2 單個電池組過充實驗
2.2.1 燃燒爆炸行為
鋰離子電池組過充實驗現象如圖7所示。
圖 7 鋰離子電池組過充實驗照片
鋰離子電池組燃燒爆炸行為主要可分為3個階段：第一階段為電池開始過充至2401 s首個電池安全閥破裂之前，這一階段電池組外觀未見明顯變化，電池受到整包電池外殼及電池之間的約束，形變在一定程度上受限。此時多個電池在過充過程中發生反應并產氣，但尚未達到安全閥破裂的閾值。第二階段為2401～2729 s，全部13個電池安全閥依次破裂，過程中出現明顯射流火、局部爆炸并噴濺、燃燒等現象。首個電池安全閥破裂后4 s，靠近充電口位置的電池組塑料外殼被引燃，隨著外部火勢逐漸增大，23 s后第二個電池安全閥破裂，形成明顯的射流火，2456 s時第三個電池安全閥破裂并伴隨有局部爆炸，部分燃燒的物質噴濺出來。之后持續聽到安全閥破裂的聲音，看到射流火、瞬時爆炸、猛烈燃燒等現象，直至所有電池安全閥全部破裂。出現這一現象的原因在于，持續過充狀態下，電池組內每一塊單體電池受到內部劇烈化學反應和外部火焰高溫加熱的雙重作用，產氣量不斷增大，同時電池之間相互擠壓受到電池組塑料外殼空間限制，進一步推動了安全閥的破裂及電池內部能量的釋放。第三階段為2729 s至試驗結束，最后一塊電池安全閥破裂后，電池組整體呈現穩定燃燒狀態，塑料外殼基本燒盡，電池內部的可燃物及反應產生的可燃物質完全燃燒。實驗后觀察可見，部分電池鋁殼已經發生撕裂，出現正負極金屬材料裸露的情況，表明實驗時反應非常劇烈，形成了爆炸，其余部位的部分電池僅出現鼓脹形變，保留了完整的安全閥孔洞。
2.2.2 實驗數據分析

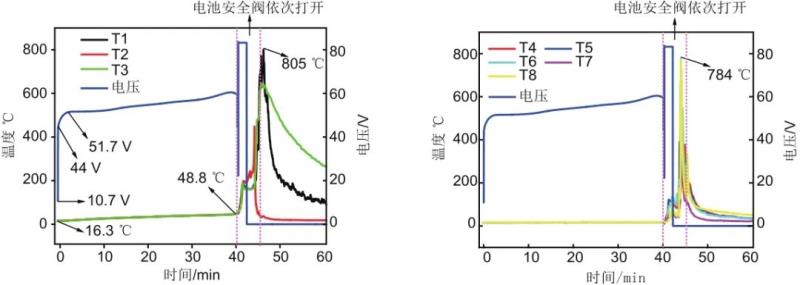

鋰離子電池組試樣過充溫度、電壓變化曲線如圖8所示。
圖 8 鋰離子電池組過充實驗溫度與電壓變化曲線
電壓方面，第一階段，由于該電池組試樣前期做了過放電的試驗，電池組狀態不同于正常的電池組。此時，電池組內的電池由于過放造成了內部電化學體系的破壞，導致電池歐姆內阻提高，使得電池組的歐姆電阻(1.23 Ω)大于常規電池組的歐姆電阻(毫歐級別)，所以，在恒流充電的瞬間，電池組電壓明顯上升，從10.7 V到了44 V。在40 min之前，電池組首先從過放電狀態轉變?yōu)闈M電態，此時電池組電壓表現平穩，幅度相對較小，然后從滿電態轉變?yōu)檫^充電狀態，此時電壓明顯上升，幅度逐漸變大。第二階段在實驗進行40 min以后，電池組電壓開始劇烈波動，最低電壓接近20 V，這表明電池內部結構已經發生顯著變化，電池發生部分內短路，釋放大量熱量，電池內部壓力迅速提高，導致泄壓閥打開。而后電池完全內短路，電壓為0 V，溫度進一步升高，電池?zé)崾Э亍?
溫度方面，第一階段，實驗開始至40 min時電池組表面溫度緩慢上升，溫度從初始的16.3 ℃升至48.8 ℃，升溫速率僅為0.8 ℃/min，表明這一階段電池過充時內部反應產熱量不大，單體電池過充產生的熱量主要在電池組內部的電池之間發生了熱傳遞。第二階段伴隨著電池組安全閥破裂后電池表面發生了燃燒和噴射火，電池組表面溫度也兩次快速上升，第一次在40～41.5 min時溫度迅速從48.8 ℃上升至200 ℃，主要表現為電池組外殼材料被引燃初期，塑料在高溫下發生了熱解和熔化。第二次200 ℃左右溫度下持續至44 min后再次迅速升高，并于45.9 min時達到最高溫度809 ℃，此時外殼材料和電池均猛烈燃燒，各測點溫度均達到最高值。峰值溫度的出現時間較電壓峰值的出現時間晚5.9 min，表明電壓的急劇變化可作為電池組熱失控和火災預警的重要參數之一。第三階段隨著燃燒的逐漸減弱，電池溫度緩慢下降。

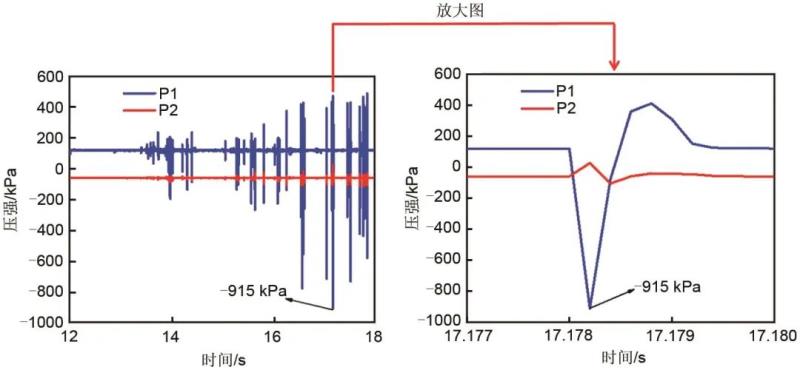

鋰離子電池組爆炸壓力波曲線如圖9所示。實驗過程中，電池組發生了多次電池射流火，形成了多次壓力峰值，距離爆心45 cm處最高測量壓強達到915 kPa。這一數值約為單只鋰離子電池壓力峰值的1.6倍，且短期內頻次較高，對周邊人員和構件可能造成的損害更大。
圖 9 鋰離子電池組爆炸壓力波曲線
2.3 多組鋰離子電池組實驗
2.3.1 燃燒爆炸行為

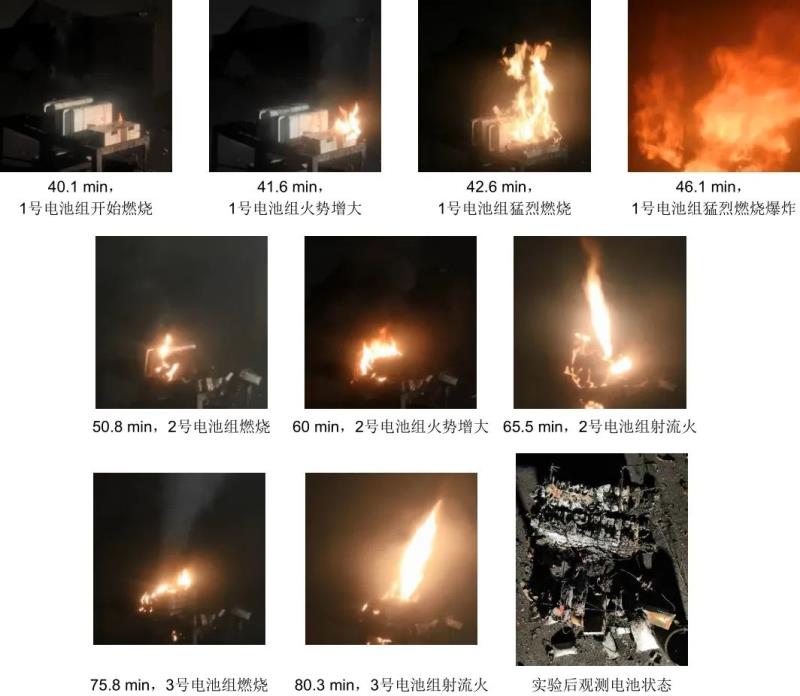

本組實驗中，每個電池組燃燒爆炸依次進行，實驗現象如圖10所示。1號電池組中電池安全閥破裂時間集中于39.1～46.3 min之間。40.6 min時電池組塑料外殼起火，之后出現多次射流火、爆炸，火勢逐漸增大，46.1 min時1號電池組燃燒最為猛烈，形成一個較大的火球。此后1號電池火勢逐漸減小。由于1號電池組安全閥正對2號電池組，因此電池射流火及燃燒均能對2號電池組塑料外殼造成熱輻射和直接火焰沖擊，但由于塑料外殼燃燒性能為B1級，屬于難燃材料，直至1號電池組猛烈燃燒后，46.2 min時2號電池組邊緣外殼塑料出現零星火焰，隨后火勢緩慢擴大。在外殼燃燒持續高溫作用下，2號電池組電池安全閥在61.2～67.4 min依次發生破裂。這一階段出現多次射流火，但電池組整體燃燒劇烈程度較1號電池組低，這是因為未經過充的電池組電量低于過充電池組，總體能量較低所致。由于2號電池組安全閥朝向向上，射流火對3號電池組影響較小，但隨著燃燒和熱輻射作用的持續影響，75.8 min時3號電池組殼體也被引燃，電池安全閥在75.8～81.2 min依次發生破裂，隨后出現多次射流火。81.2 min以后，僅電池殘余物仍在燃燒，火勢逐漸減弱。
圖 10 多個鋰離子電池組燃燒爆炸實驗照片
實驗后對電池組燃燒殘余物的觀測可知，電池組塑料外殼燃燒完全燒盡，1號電池組損毀嚴重，電池組結構完全破壞，電池被沖散，且多個電池殼體破裂，表明實驗中多個電池發生爆炸。2號電池組和3號電池組中單體電池基本保持在初始位置且形變較小，安全閥全部破裂。
2.3.2 實驗數據分析

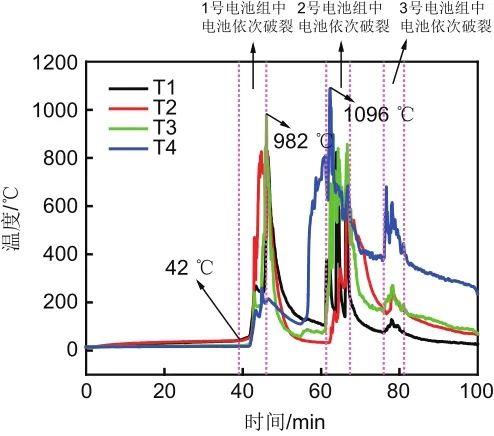

多個鋰離子電池組燃燒爆炸實驗溫度變化曲線見圖11。3個電池組依次發生燃燒，因而溫度曲線呈現出3次明顯的峰值。其中，1號電池組從41.6 min開始快速升高，在41.6 min時達到峰值982 ℃，此時燃燒最為猛烈。約53.4 min時1號電池組燃燒完全結束，隨后開始2號電池組的燃燒，并于62.4 min時達到溫度峰值1096 ℃，燃燒結束時間約為72.3 min。由于3號電池組上未設置溫度測點，因而3號電池組發生燃燒時主要從2號電池組上布置的溫度測點顯現，其最高溫度691 ℃出現在76.6 min，之后燃燒逐漸減弱，溫度緩慢降低。
圖 11 多個鋰離子電池組燃燒爆炸溫度變化曲線
3 結論
針對鋰離子單體電池、不帶BMS的鋰離子電池組，以2 C電流進行恒流過充，研究了單體電池、鋰離子電池組的燃燒爆炸及其火災蔓延情況，得到以下結論：
（1）在以2 C大電流恒流過充，且設置較高截止電壓(鋰離子單體電池37 V，鋰離子電池組80 V)的實驗條件下，鋰離子單體電池和電池組中的單體電池均可發生爆炸，其中，鋰離子單體電池瞬時同時出現安全閥破裂、射流火和爆炸。較大的過充倍率和較高的截止電壓可能造成電池火災爆炸風險增大，因此在火災防控過程中，需采用可靠的控制手段，防止大電流和高電壓對電池自身造成的沖擊。
（2）以6.5 cm間距布置鋰離子電池組后，過充其中一個鋰離子電池組引發的燃燒和爆炸可引燃周邊其他鋰離子電池組形成火災蔓延。鋰離子電池組之間的火災擴散與安全閥的位置無關，即使不受射流火的直接影響，單個鋰離子電池組燃燒產生的輻射熱也可促使周邊鋰離子電池組發生燃燒。為了防止電池組之間火災蔓延，需采取防火分隔或加大電池組間距等措施。
（3）鋰離子電池單體距離爆心45 cm處最大爆炸壓強為556 kPa，鋰離子電池組出現多次射流火，形成了多次壓力峰值，距離爆心45 cm處最高爆炸壓強達到915 kPa，約為單塊電池壓力峰值的1.6倍，且短期內頻次較高，對周邊人員和構件可能造成的損害更大。
（4）鋰離子電池和電池組過充實驗中，燃燒發生前均可測到電壓發生較大幅度波動，可將電壓信號納入電池?zé)崾Э鼗蛉紵念A(yù)警信號，通過多信號融合預警并采取相應的聯動措施盡可能防止火災爆炸事故發生。
