中國儲能網訊：8月8日下午，由中國化學與物理電源行業協會儲能應用分會和中國儲能網聯合組織的“第九期中國儲能產業巡回走訪調研團”走進郴州韭菜坪儲能電站。專家組在現場運維人員的安全指引下，參觀了總控室、配電室和儲能站。
專家組與運維人員在站址合影
調研期間，工作人員針對儲能電站建設、布局、安全、測試、運維等相關情況向?qū)＜医M做了詳細介紹，期間，雙方就儲能電站設備、集成、運營等方面進行了廣泛交流。
郴州韭菜坪儲能電站由國網湖南綜合能源服務有限公司、湖南高創新能源智慧運維有限公司聯合投資開發建設，南都電源子公司南都互聯網提供全套系統集成設備。本電站位于安仁縣樸塘村，是湖南電網二期電池儲能示范工程中，第一個引入社會資本投資的項目，是央地合作投資儲能電站的有效探索。韭菜坪儲能電站項目總投資1.17億元，采取電化學儲能技術及“全預制艙”布置方式，規模22.5MW/45MWh。
儲能電站內景
項目建設規模為 10kV 交流側 22.5MW/45MWh，以預制艙戶外布置形式建設，全站共含 18 座 1.25MW/2.5MWh 電池艙，9 座 PCS 升壓一體倉。
電池艙
電池艙由電池系統、監控系統、消防系統、空調系統四大系統組成，電池系統采用高安全、長壽命的磷酸鐵鋰電池，每個艙1.25MW，包括左右兩個630kW的電池堆。
韭菜坪儲能電站總裝機容量22.5MW/45MWh，由36套電池儲能子系統組成，其中電池分布于18個電池艙。
PCS艙
韭菜坪儲能電站共有9套PCS成套設備，PCS成套設備由儲能變流器、環網柜、和干式變壓器組成，通過整流和逆變，實現儲能站交直流能量的穩定、高效轉換。
總控室EMS系統
EMS系統由監控后臺、保護測控裝置、遠動通訊等裝置組成。
韭菜坪儲能電站EMS系統接入了湖南省精準切負荷大系統，即可切除儲能站的充電負荷，還能額外控制放電以彌補電網負荷缺口。目前韭菜坪儲能電站的充放電轉換效率達到94%左右，整站綜合效率約為80%。
10千伏高壓配電室
本站以3回10千伏線路接入韭菜坪110千伏變電站10千伏側不同，采用三段獨立的單母線接線，每段母線配置1個儲能電池進線柜、1個出線柜、1個母線PT柜，另外Ⅰ段、Ⅱ段母線各配置了一個站用變柜控制兩臺站用變壓器互為服務。

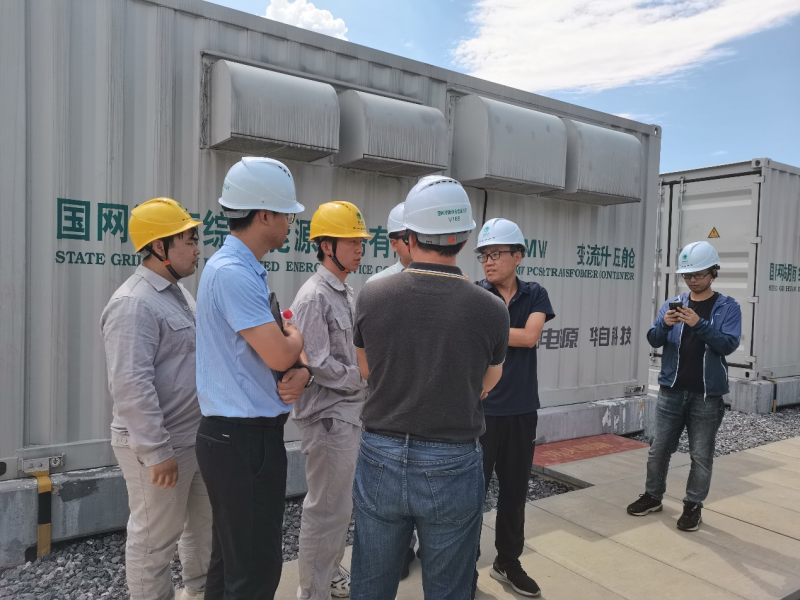

專家組與工作人員現場交流
關鍵設備測試研究
電池和電池管理系統（BMS）是儲能電站的核心設備。目前主流的電池為鋰電池，能量密度大，一旦發生故障，可能產生可燃?xì)怏w甚至起火爆炸。2021年6月份，“電博士”儲能柔性攻關團隊依托湖南電科院的儲能電池性能檢測實驗室和半實物仿真平臺開展儲能電站關鍵設備質量管控研究。包括：電池容量、效率、一致性的常規測試項目，還著重進行了電池在高溫、短路、過充過放電等極端情況下是否會發生膨脹、冒煙甚至起火爆炸的安全性能評估測試等。
半實物仿真平臺可以模擬儲能電站電池所處的各種運行工況和外部運行環境。研究測試人員半實物仿真平臺與BMS連接，利用半實物仿真平臺模擬電池極端運行工況，從而判斷BMS在電池管理和電池保護方面是否存在邏輯漏洞和安全隱患。
對拖聯調試驗
據介紹，儲能電站系統調試中的對拖聯調試驗是湖南電科院首創的一種方法，利用電池出廠后的剩余電量模擬儲能電站不同運行工況，在儲能電站并網前檢驗各控制系統指令及邏輯。聯調試驗還可以檢驗不同儲能單元之間是否存在相互干擾、特殊工況下告警報文及保護動作是否正常等，提前發現儲能電站設備問題，防止儲能設備故障、隱患進入電網。
在系統調試的基礎上，為進一步提升儲能電站并網運行性能，“電博士”儲能柔性攻關團隊設計了一套電網模擬裝置。裝置能夠在不影響實際電網正常運行的前提下模擬儲能電站的極端電網運行情況，檢驗儲能電站的設備性能及在極端運行情況下對電網的支撐能力。
“電博士”儲能柔性攻關團隊根據現場測試數據構建儲能電站參數模型，開展儲能變流器及廠站級功率調節性能測試，一次調頻測試以及高、低壓穿越測試等，滿足電網對規模化儲能的調控需求。由此建立的儲能電站參數模型可以供調度部門開展電網運行分析計算和方式制訂等工作。

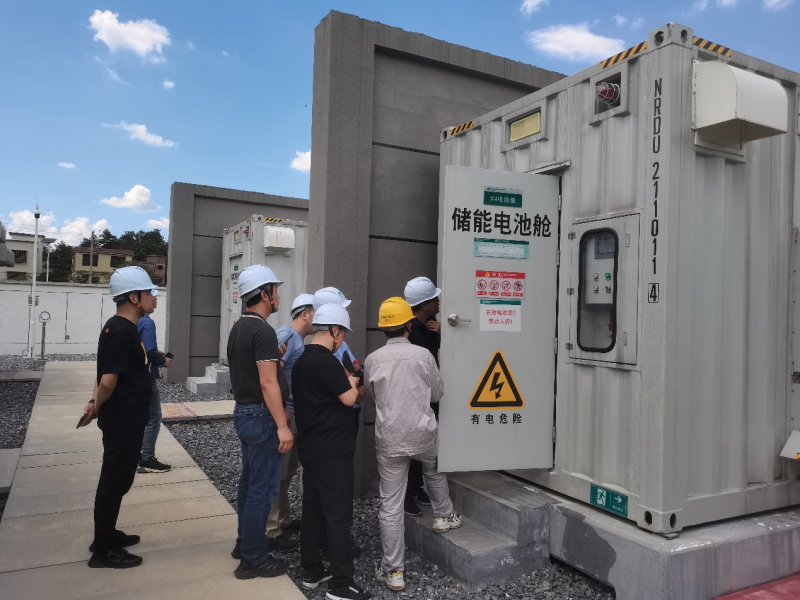

工作人員為專家組介紹電池艙集成系統
據測算，本電站可為郴州、婁底提供電力約3萬千瓦，大幅平抑郴州風電的隨機性和間歇性，促進湖南省新能源消納、有效緩解郴州地區迎風度夏、迎峰度冬期間局部供電壓力，增強電網調峰調頻能力，提高系統運行效率效益。
