中國儲能網訊：7月29日上午，由中國化學與物理電源行業協會儲能應用分會和中國儲能網聯合組織的“第九期中國儲能產業巡回走訪調研團”走進山東101MW/202MWh華電滕州儲能項目。華電滕州公司副總經理劉斌、副總工程師兼安全總監、生技部主任徐鐵軍等領導接待了調研團一行。
座談會上，劉斌介紹了參會人員，講解了公司的發展歷程、建設規模、儲能電站建設和運維情況。中國化學與物理電源行業協會儲能應用分會秘書長劉勇對儲能分會概況，目標和宗旨做了介紹。各位專家分別發表對華電項目的見解以及疑問，劉斌等領導、分管負責人做了解答。
座談會現場
華電滕州公司儲能項目系中國華電集團首個大容量電化學儲能項目，也是山東省首批調峰類儲能示范項目之一。項目總投資約4.3億元，建設規模為101MW/202MWh，其中包括100MW/200MWh磷酸鐵鋰電池儲能系統，同步建設1MW/2MWh液流電池儲能系統。
100MW/200MWh磷酸鐵鋰電池儲能系統由山東電工電氣總集成。包括電池艙、變流升壓艙和EMS系統三部分，其中電池選用寧德時代，變流器（PCS）選用南瑞繼保。1MW/2MWh液流電池儲能系統廠家為大連融科，系統由8個125kW/250kWh
電池艙、1個變流升壓艙、1個控制集裝箱構成。
項目設備情況
鋰電池艙-a：設備組成
全廠共設置80套1.25MW/2.5MWh儲能電池艙，每個艙內包括14面電池柜、2面匯流柜、1面控制柜、1套消防系統、4臺風冷空調等，安裝在標準預制艙中。
每面電池柜由15個電池箱（PACK）串聯而成，由1套電池管理系統來管理。
每個電池箱由14個電池芯串聯而成。
每個電池艙由2940（14*15*14）個電芯組成。
擁有獨立溫控系統、隔熱系統、阻燃系統、火災報警系統、消防系統等自動控制和安全保障系統。
變流升壓艙-a：布置
磷酸鐵鋰系統共設置40套2.5MW變流升壓艙，每個艙內包括1套組合開關、1臺2800kVA變壓器、4臺630kW變流器、1面就地通訊柜及低壓柜。
變流升壓艙-b：原理
變流器作用即實現交流、直流變換。
液流系統-a：布置
液流系統主要有8臺電池艙、1臺變流升壓艙、1臺配電設備艙組成。其中單個電池艙功率125kW,每4個串聯組成一個電池單元。變流升壓艙由2臺500kW變流器、1臺1300kVA變壓器等組成。
液流系統-b：接線
液流系統4臺電池艙串聯形成1個電池單元，配合1臺500kW變流器使用，共有2組經1臺1300kVA變壓器接入35kV母線。
液流系統-c：原理
充電時：正極發生氧化反應價態升高，V4升到V5；負級進行還原反應價態降低，V3降到V2
放電時：正極發生還原反應價態降低，V5降到V4；負級進行氧化反應價態升高，V2升到V3
液流系統-d優點
1、功率和容量單獨設計：容量增大引起的成本增加比例低，只需要變大儲存罐。
2、安全性好：系統常溫常壓運行，釩儲能介質無燃燒和爆炸的危險。
3、使用壽命長：全釩液流儲能電池的活性物質存在于液體中，電解質金屬離子只有釩離子一種，故充放電時無其它電池常有的物相變化，循環次數大于 10000 次，壽命不低于 15年。
4、充放電性能好：可深度放電而不損壞電池，自放電率低。
5、容量可恢復：通過對釩儲能介質進行在線的化學處理，可以恢復電池的容量至初始水平。
6、環境友好：當電池結束使用壽命后，釩電解質溶液可以回收，經過簡單化學處理后可循環使用。
儲能項目并網試驗
分為兩部分：單體試驗和整站試驗。
1、單體試驗
隨機抽取#20變流升壓艙，進行電網適應性測試、低電壓穿越測試、高電壓穿越測試。
必備條件：至少經過三次完整充放電，消防系統安全投入運行。
試驗方法：將測試車串聯在#20 變流升壓艙負荷開關與#20 變流升壓艙變壓器之間，通過測試車調節#20 變流升壓艙的變壓器輸入電壓。
2、整站試驗
整站試驗共包含8項，所有試驗一次通過。
儲能電站亮點-多級安全防
1、安全防護重點
安全防護體系建設重點在于防范電池熱失控的發生，對于如何防范電池熱失控，我們認為應以防為主，以消輔之，消防結合的策略。
2、完善的電池管理系統（BMS）
電池中的鋰是以離子的形態出現，而發生過充時，負極表面部分鋰離子形成枝晶。隨著鋰枝晶的不斷生長，電解液與電極之間的隔膜被刺破，于是電池正負極連通造成內部短路。鋰離子電池發生短路后，短路電流使得內部溫度急劇升高。本項目BMS品牌是寧德時代，能更好的和電池進行匹配。同時認真復核電池電壓參數設置，確保電池不過充。
3、電池溫度控制是關鍵
電池化學反應生成大量熱量，熱量如果不能及時散發，使得電池的溫度越來越高。不僅電池性能退化、容量降低、循環壽命也會縮短，還有可能因電池的熱失控問題而導致燃燒、爆炸等危險事故。
（1）提高電池艙保溫效果：端墻、側墻、頂部全部采用T50mm厚的三明治保溫板，底架采用T100mm巖棉+T2mm的鋼板，并采用滿焊進行封閉；
（2）配置4臺12.5kW空調，冷風從兩側至電池模組，實現電池芯溫差在4℃以內，更好保持電池芯一致性
電池艙溫度設置要精確。目前電池艙設置24℃啟動空調，20℃停止空調，目前充放電時電芯溫度28℃-32℃，設備靜置時電芯溫度20℃-24℃。
4、抓好變流器溫度控制
（1）問題：滿功率充電時變流器溫度達到80℃問題（氣溫15℃下）。
（2）經過認真排查，有兩個主要原因：
a.滿功率充電時，PCS電壓降低至360V；
b.PCS和變壓器出風口的熱風進入PCS冷卻風入口。
（3）解決措施
a.充電時投入AVC，提高PCS電壓至380V；
b.調整PCS和變壓器出風口方向，減少熱風進入PCS冷卻風入口。
（4）改造效果
滿功率充電時變流器溫度降低到70℃（氣溫18℃下）
5、電池簇消防
每個電池艙采用7個復合型氣體探測器和7個噴頭布置在每兩個電池簇的位置，當所在簇的探測器探測到熱失控信號，七氟丙烷系統對熱失控位置進行靶向定點噴灑滅火。

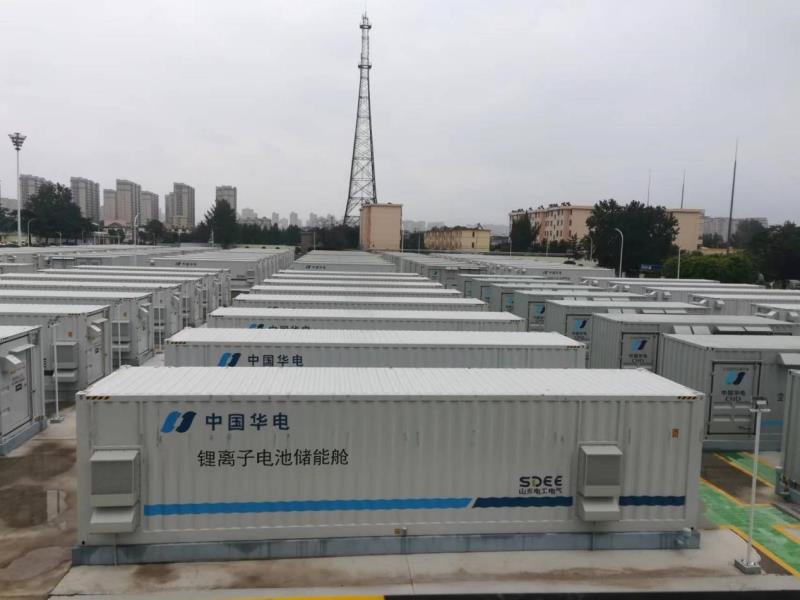

鋰離子電池儲能艙
項目包括儲能電池集裝箱、PCS集裝箱、干式變壓器集裝箱、高壓開關柜集裝箱及110千伏升壓站1座，設計年限25年。
該項目一次能充200MWh的電量，可滿足約1000戶家庭一個月用電。項目可年增加消納新能源電量1億千瓦時，壓減煤炭消費約3.1萬噸，減排二氧化碳約8.9萬噸，二氧化硫222噸，粉塵38噸。
儲能電站并網驗收試驗之后，儲能電站充電電量2439.01萬KWh，放電電量1890.99萬KWh，綜合效率76.95%，平均結算充電電價0.453元/KWh（平均充電電量電價0.129元/KWh），平均結算放電電價1.275元/KWh（平均放電電量電價0.508元/KWh）。儲能電站運行小時數470.49h，充放次數238次，調度下達指令238次，充放響應成功率100%。
劉斌陪同調研團專家參觀了鋰離子電池儲能艙、釩液流電池儲能艙，綜合電氣樓集控室等。雙方從項目的示范效應，安全消防，商業化模式，運維管理，儲能溫控效率提升，電價支持政策，項目成本，運營中遇到的困難和短板方面進行交流，探索儲能電站的發展趨勢。
參觀儲能電站
參觀運維操作系統
項目的成功運營，成為引領行業的標桿，突破了儲能電站沒有商業化模式的瓶頸，在探索儲能研究方面走在全國前端。
儲能產業在前進過程中，必然會遇到阻礙和困難。華電項目也一樣，遇到了項目未實現盈利，未達成收支平衡，現有的正常和技術難以滿足規?；枨?，與國網合作協調困難，政策變換不明朗，運營成本高，風冷溫控導致效率降低，北方地區季節對溫控的影響等困難。
此次調研，調研團專家針對項目運營，提出建議和措施?？偨Y(jié)項目經驗和標準化推行經驗，將其模式復制到其他項目當中，促進儲能電站產業快速發展。
公開資料顯示：華電滕州公司前身是始建于1958年的滕縣發電廠，總裝機容量100萬千瓦，年發電能力55億千瓦時，最大供熱能力960萬吉焦，承擔起滕州城區100%供熱任務，連續安全生產天數突破24周年，位列華電集團火電企業第一名。
問：項目的建設規模達到101MW/202MWh，電站是如何保障安全消防的？
儲能電站在設計選址時，就考慮到安全和防火防爆要求，采用2套消防設置，一套作為主消防，用于對于CO等可燃性氣體進行判斷。二是微粒子探測，靈敏度高，對電池艙內的細微動靜都能預防。同時，項目嚴格遵循國家儲能電站安全管理要求，執行安全標準。
問：項目已實現商業化運營，在成本管理，降本增效方面是如何做的？
項目實現了商業化運營，在電力市場進行現貨交易。不過在當前政策下，自運營以來，項目處于虧損狀態。降本增效是項目當前的重要任務，項目嘗試從空調消耗電量，電池充放電模式，峰谷調度等方面入手，探索運維管控的最佳方案，達到盈利目的。
問：華電儲能項目的意義？
華電儲能電站系中國華電首個大容量集中共享式電化學調峰類儲能項目，也是山東省首批儲能示范項目之一。該儲能電站投產后，華電滕州公司超前謀劃、周密部署，成立現貨交易小組，對儲能電站運行經濟性進行全面測算，積極與山東省電力調控中心和交易中心溝通交流，在創新火電與儲能項目相融合的運行管理模式的同時，第一時間在山東電力交易中心現貨平臺完成獨立儲能設施信息注冊并順利通過審核，使滕源華電儲能電站成為首批進入電力現貨交易注冊公示名單的獨立儲能設施。
問：項目在調峰業務運營如何？
項目調峰作用舉足輕重，作為山東首批5個調峰儲能示范項目中首個并網項目，滕源儲能建設規模101兆瓦/202兆瓦時，一次充電20萬千瓦時，年消納新能源電量1億千瓦時，壓減煤炭消費約3.1萬噸，自去年2021年12月20日實現首套儲能單元并網試運以來，成為遠近聞名的“超級充電寶”。
在今年春節期間新能源調峰作用再次凸顯。作為山東唯一所屬區市全部列為整縣光伏試點的地市，棗莊分布式光伏發展迅猛，目前累計并網分布式光伏戶數49697戶、并網容量124.09千瓦。
問：項目的發展方向?qū)δ茴I(lǐng)域的影響有哪些？
項目在運營中不斷優化整改，由于并無成功案例可借鑒，華電集團也在探索經驗，同時向同行儲電站交流經驗，讓其少走彎路，提升管理體系效率，共同探索儲能電站的未來發展。
項目參與山東電網調峰輔助服務基礎上推進儲能電站“共享”，將容量租賃給風電、光伏等新能源企業，降低企業自建配套儲能投資及運維成本，實現“新能源電站+儲能電站”互補共贏。同時，充分發揮儲能電站以示范促應用、以應用促發展、以發展促提升作用，輻射帶動棗莊周邊及全省儲能、鋰電等產業高質量發展。
問：項目對山東電力市場以及全國的影響和作用有哪些？
儲能作為智能電網、可再生能源高占比能源系統、‘互聯網+’智慧能源的關鍵支撐技術和重要組成部分，可為電網運行提供調峰、調頻、備用、黑啟動、需求響應支撐等多種服務，是提升電力系統靈活性、經濟性、安全性，力促清潔能源消納，加快能源結構綠色轉型的重要抓手。項目可為電網運行提供調峰、備用、黑啟動、需求響應支撐等多種服務，極大提升傳統電力系統靈活性、經濟性和安全性。
