中國儲能網訊：鈉電池對比鋰電池各有優劣，此前因?yàn)槟芰棵芏仁芟藓图夹g(shù)突破較慢導致商業化進度慢于鋰電池。2020年以來，伴隨儲能需求加速和鋰電池成本提升、供應鏈安全問題日益嚴重，鈉電池獲政策、產業、資本重點加持，預計商業化漸行漸至，中期規?；蜻_(dá)百億。
鈉電池的緣由、空間及格局
緣由：鋰電池之外的選擇。鈉電池與鋰電池的工作原理相同，作為嵌脫式二次電池，依靠鈉離子在電池正負極之間的移動來充放電。鈉電池的封裝形態與制造工藝也與鋰離子電池差異不大，均可分為圓柱、軟包和方形硬殼三種形態，經過極片制造和電池裝配裝備完成。然而，與鋰電池相比，鈉電池有更好的倍率性能，適應溫域更寬，供應鏈安全性更高，不足在于能量密度低于鋰電池，且產業鏈商業化尚在初期。
鈉離子電池工作原理
空間：商業化漸行漸至，中期規模或達百億級別。鈉電池與鋰電池幾乎同時起步，但由于能量密度限制及負極材料研發瓶頸，商業化進度慢于鋰電池。2020年以來，伴隨儲能需求高企+鋰電成本大幅提升+供應鏈安全問題日益嚴重，鈉電池獲得政策、產業、資本重點支持?？紤]鈉電池性能參數，預計后續在儲能、二輪車、低速電動車上滲透率有望逐漸提升。目前，包括寧德時代、中科海鈉在內多家公司已經提出2022-2023年實現中試、產能落地的目標，預計2023年開始產業商業化漸行漸至，預計到2025年國內市場或達百億元級別。
格局：產業初期，格局未定。鈉電池因其結構與鋰電池相似，其產業鏈也大體相同。主要差異在于：1.正極材料采用過渡金屬層狀氧化物體系、聚陰離子體系、普魯士藍類似物等鈉離子電池正極材料；2.負極材料以碳類為主，如硬碳、軟碳等；3.負極集流體采用鋁箔；4.電解液電解質采用六氟磷酸鈉等鈉鹽。以目前鈉電池材料成本測算，理論上鈉電池長期成本能做到0.3元/Wh左右，具備一定性價比。目前，鈉電池尚且處于產業化初期，各環節參與公司除原有鋰電池對應公司外，也有一些單純做鈉電池業務的新參與者，尤其在一級市場項目居多，短期來看雖然部分公司鈉電池參數領先，但整體格局確定尚早。
鈉電和鋰電材料體系異同
作為載流子，鈉離子和鋰離子的相似性相對較高。所以研究鈉電材料體系的構建，從電解質出發較為適宜。鈉離子電池的電解質體系包括電解液、固體電解質等。和鋰電池電解液類似，有機體系的鈉離子電池電解液得到了廣泛的研究。在鈉鹽的選擇上，以六氟磷酸鈉為代表的鈉鹽體現了較高的離子電導率，在部分溶劑體系下甚至超過了對應的鋰鹽，接近或達到 10E-2 S/cm。鈉離子電池有機電解液的溶劑選擇和鋰離子電池類似，均采用高成熟度的碳酸酯類。同時，也有研究者著手開發新型有機溶劑如醚類溶劑等。

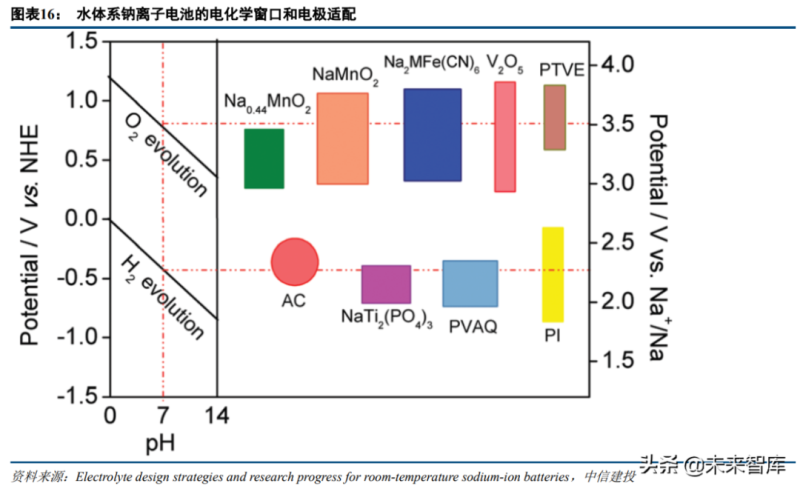

鈉離子電池有機電解液除了鈉鹽-溶劑的組合外，還有鈉鹽-離子液體的研究方向。離子液體的成本等問題影響了其產業化應用進程。部分研究者也在推進水體系鈉離子電池電解液的研究工作。水系電解液的離子電導率高，但是電化學窗口窄，對電池能量密度影響較大。鈉離子電池的固體電解質材料體系開發是重要的科學研究方向。鑒于鈉的離子半徑相當程度大于鋰，固體電解質的開發難度也更高。部分硫化物體系固體電解質的離子電導率超過10E-3S/cm。
和鋰電活性物質類似，鈉電正負極材料也有插層類、相變類的基本區分；高容量、高電勢差、高電導、高循環穩定性、動力學特性好、成本低等是共性需求。各類軟碳、硬碳材料，以及氧化石墨烯等碳材料的碳層間距更合適，不同程度可以儲鈉。其中，硬碳材料容量較高、對鈉電壓較低、循環穩定性好，而且易于規?；?。同時，提升首次循環效率的缺陷工程、表面工程工作也在進行。其他插層類鈉電負極材料，如對鈉電壓較低的過渡金屬氧化物等，也得到了一定程度研究。鈉離子電池有相變類型負極材料的研究工作。和鋰離子電池硅基、磷基負極類似，鈉離子電池有錫基、磷基負極，而且體現了較高的儲鈉容量。最后，和鋰金屬負極類似，研究者也在進行鈉金屬負極甚至無負極鈉電池的研究。有效控制鈉金屬負極溶解-沉積的難度較大，需要電池材料體系的深度優化。
和鋰電既有聯系又有區別，鈉電的層狀結構正極過渡金屬中心離子有更豐富的選擇，包括錳、鐵、鎳、銅、鈦、 釩、鉻、錳等等，還可能和部分主族金屬共摻雜；對應的細分晶體結構也比較多樣。研究者還需要減少乃至避免過渡金屬離子溶解進入電解液、晶體結構和晶胞參數的大幅變化等。在商業化進程中的典型選擇包括銅鐵錳酸鈉、鎳鐵錳酸鈉、鎳錳鎂鈦酸鈉以及部分復雜多元層狀氧化物等。鈉基聚陰離子多面體和過渡金屬離子多面體可以形成具有網絡結構的儲鈉正極材料，過渡金屬中心和聚陰離子中心元素都有繁多的種類選擇。
各類鈉電正極材料的實際容量在幾十到200mAh/g以上范圍，對鈉電壓在2到4V以上范圍。除了對能量密度有直接貢獻的容量-電壓特性需要關注外，鈉離子的有效擴散和各類（成分、價態、物相結構、聚集態）穩定性也很重要。和鋰電材料體系性能提升（主要指能量密度）的瓶頸類似，鈉電能量密度提升的主要瓶頸也在正極材料。
從鈉和鋰的相似性出發，綜合上述活性物質和輔助組元材料體系的比較與選擇情況，我們可以得出基本結論：短中期內商業化的鈉離子電池，選擇硬碳（為主的）負極，層狀氧化物、普魯士藍-普魯士白或聚陰離子正極，有機碳酸酯-鈉鹽電解液、隔膜和鋁箔集流體的材料體系是最合理的。遠期看，產業應用的大門也未對鈉金屬電池、固態鈉電池等關閉。
鈉電特點
從鋰資源端來看，全球鋰資源可開采儲量，僅夠13億輛電動汽車使用，中國鋰資源僅占全球6%，且大多數鋰資源集中于青海、四川、西藏等區域，開發利用困難。供不應求下，鋰電池主要原料碳酸鋰價格過去一年已經上漲了11.4倍。
碳酸鈉的成本是碳酸鋰的1/170，近10年來碳酸鈉價格維持在1000-4000元/噸，相比鋰資源受限，鋰電成本持續攀高，發展無資源限制的鈉離子電池，可以保障我國儲能戰略發展的安全性和獨立性。
成本優勢是鈉的核心關注點。依托層狀氧化物或普魯士藍/普魯士白正極和硬碳負極，以低成本為特色的鈉離子電池，其BOM成本較低，在0.3元/Wh附近，而且因?yàn)樘妓徕c廉價，BOM成本波動不大。未來，隨技術進步與成熟化，規模效應體現等原因，鈉電的成本有一半甚至更多的下降空間。各類物料的成本變化對鈉離子電池企業的影響較小，電池企業的盈利能力更穩定是大概率事件。
鈉電安全性較好。從電池材料的熱穩定性區間來看，鈉離子電池電解液和負極與鋰離子電池類似或稍好；正極普遍優于三元，和磷酸鐵鋰互有勝負。電池在放電狀態下，鋰電不耐過放，過放甚至?xí)?dǎo)致負極側的銅箔溶解、沉積到正極表面乃至引發內短路，而鈉離子電池鋁箔的穩定性高，使得0V狀態儲存、運輸成為可能。
鈉電倍率性能尚可。對于鈉離子電池，其倍率性能的基本原理和鋰離子電池一致。對于普魯士藍體系和層狀氧化物體系，5C的放電倍率下容量保持率均在1C的90%以上；對于聚陰離子體系，部分細分方向超高倍率放電能力優異。如果能量密度提升，則鈉離子電池的倍率性能一定程度上承壓。前述能量密度達到或超過磷酸鐵鋰的鈉電，對應的倍率性能在0.5C或以內。所以，和鋰離子電池相比，鈉離子電池的倍率性能不構成瓶頸。
鈉電循環壽命不低但需要進一步提升。電池循環壽命和循環的條件非常相關。鈉離子電池總體循環壽命不及鋰離子電池。有研究者證實，采用普魯士藍-硬碳-電解液體系的鈉離子電池1.5C條件下循環700次，容量保持率約有90%。采用層狀氧化物-硬碳-電解液體系的鈉離子電池在1C倍率下循環4000次，容量保持率還有80%。高循環壽命和高能量密度的同時實現也有一定挑戰。高能量密度鈉離子電池的循環壽命需要進一步提升。前述兩個高能量密度鈉電在較低倍率下的循環壽命在200次左右。鈉離子電池的循環壽命仍有提升空間。
綜上所述，“常規”鈉離子電池立足成本優勢潛力，和磷酸鐵鋰性能指標各有所長；高能鈉離子電池可能在能量密度上超過鐵鋰，但技術成熟度較低，綜合性能占優難度很大，不確定性較高。鈉離子電池相比于鉛酸電池性能（除極限安全性外）全面勝出，而且充分發展后成本差距也可以有效縮小。
鈉電池專利布局
鈉離子電池專利規模增大。2010 年以來，以中文或英文申請的處于有效、實質審查和公開狀態的鈉離子電池專利數共有近 3000 個。主要申請量在中國，也有相當數量在美、日、歐、韓、世界知識產權組織。近年來，鈉離子電池的專利申請基本呈遞增趨勢。鈉離子電池專利的主要申請人包括多個車企、電池企業、材料企業、科研院所。鈉離子電池專利的主題內容廣泛，電池材料、單體、系統均有涉及。
鈉離子電池專利的申請地分布

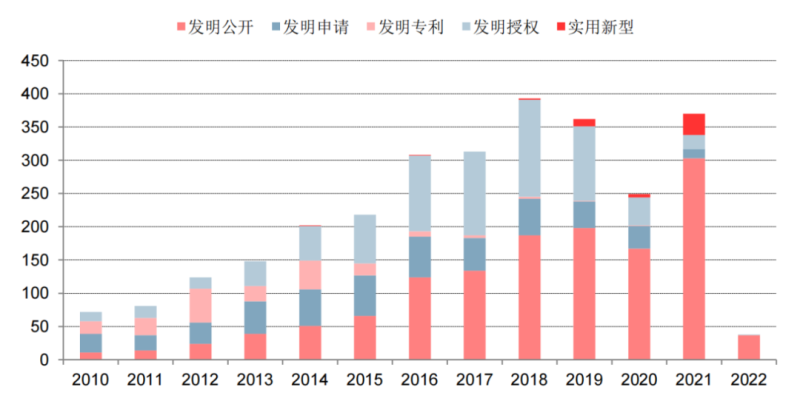

鈉離子電池專利的年份-規模分布
綜上所述，鈉離子電池專利內容豐富，布局者眾多，最關鍵的內容是電池材料，尤其是正極材料。以當前實現的正極材料比容量、對鈉電壓等性能指標，結合負極性能推斷，鈉離子電池單體的能量密度達到磷酸鐵鋰水平仍有相當難度；電池材料層面的技術路線確定、生產工藝優化、成本控制等內容還需要大量工作加以夯實。
重點案例：中科海鈉-國內鈉電池先驅，產品領先
產業鏈朋友圈逐步擴大，投資方股東實力較強。中科海鈉成立于2017年2月，是中科院物理所的科技成果轉化項目，也是國內第一家專注于鈉離子電池研發和生產的公司。2022年4月，華為旗下的哈勃投資注資中科海鈉，中科海鈉朋友圈進一步擴大，股東包括國科嘉合、中科創星、梧桐樹資本、海松資本等多家知名機構。在產業鏈布局方面，中科海鈉已經和華陽股份、多氟多達成深度合作，負極材料使用粉碎后碳化的華陽股份無煙煤，電解液供應則與多氟多合作密切。

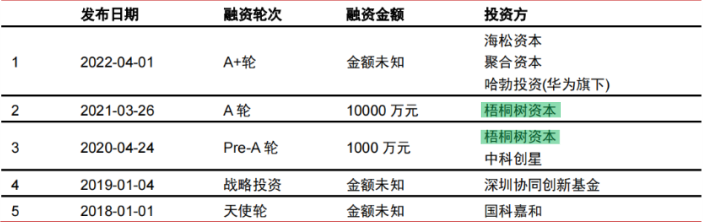

中科海鈉融資情況
電芯生產計劃全國領先，與下游公司合作密切?？傮w而言，中科海鈉的電芯生產計劃走在了國內同類創業公司的前端。2019年3月29日，中科海鈉自主研發的 30kW/100kWh鈉離子電池儲能電站在江蘇省溧陽市成功示范運行；2021年6月28日，中科海鈉與華陽股份合作開發的1MWh鈉離子電池儲能系統在山西太原正式投入運行；2021年12月，中科海鈉宣布與三峽能源、三峽資本、安徽省阜陽市人民政府達成合作，成立阜陽海鈉科技有限責任公司共同建設全球首條鈉離子電池規?；慨a(chǎn)線，產能規劃為5GWh，并計劃在2022年正式投產；2021年12月，華陽股份召開1GWh鈉離子Pack電池生產線建設項目可研報告評審會，該條產線由華陽股份全資子公司山西新陽清潔能源有限公司發起，中科海鈉參與。
中科海鈉下游客戶
中科海鈉目前產品種類較為豐富，可分為電芯和模組兩類。其體積和重量不到同等容量的鉛酸電池的三分之一，能量密度已達到145Wh/kg，是鉛酸電池的3倍左右，循環壽命是鉛酸電池的十倍，同時具備5-10分鐘充電的快充能力。其中，電芯產品有圓柱形和軟包型兩種形態，模組產品則根據下游應用場景的不同分為電動自行車電池組、備用電源電池組、低速電動車電池組和規模儲能電池組。

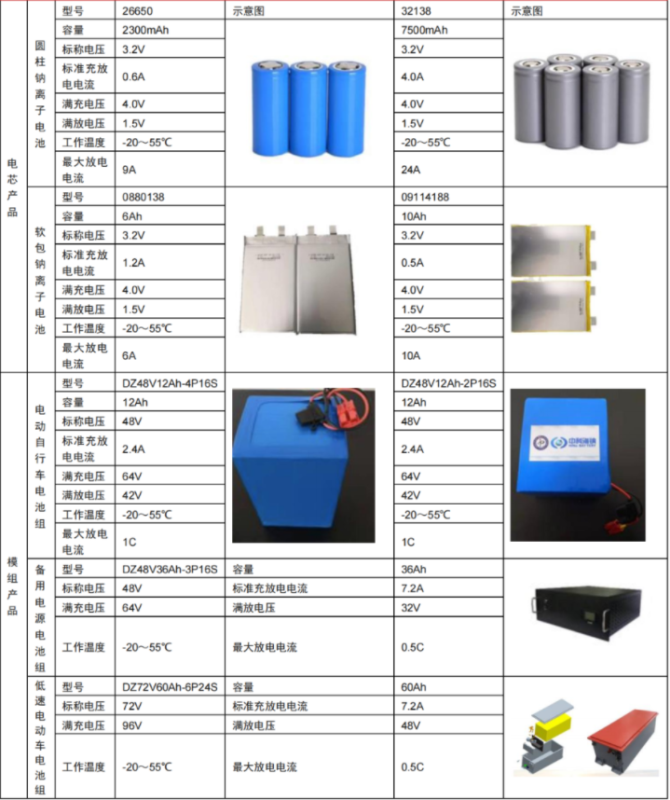

中科海鈉產品梳理
專利技術積累雄厚，全面構建核心競爭力。中科海鈉擁有多項鈉離子電池核心專利，是國內外少有的擁有鈉離子電池核心專利與技術的電池企業之一。在正極材料方面，中科海鈉設計和制備出的低成本、環境友好的Na-Cu-Fe-Mn層狀氧化物正極材料已經在中國、日本、美國、歐盟獲得專利授權；而在負極材料方面，其所掌握的使用低成本的煤作為原材料制備負極材料的技術同樣獲得了專利授權?；谝陨蠈＠夹g(shù)，中科海鈉構建了較為全面的核心競爭力，電池產品性能較為優越。

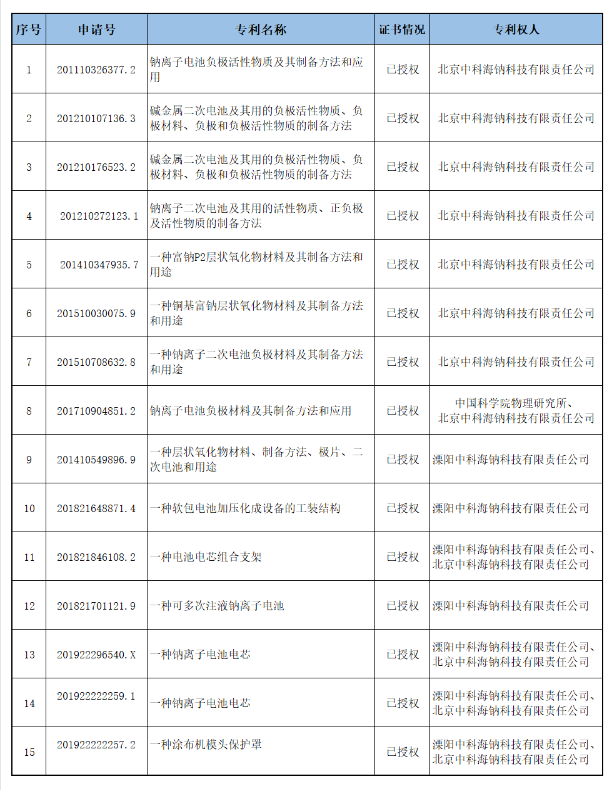

中科海鈉專利總結
率先擁有量產能力，計劃2023年大規模擴產。中科海鈉在2017年初完成正負極關鍵材料百公斤級放大生產、鈉離子軟包電池批量測試驗證，2017年底研制出應用于電動自行車的48V?10Ah鈉離子電池組；2018年6月研制出了72V?80Ah鈉離子電池組應用于低速電動車上；2019年3月研制出的30kW/100kWh鈉離子電池儲能電站，首次實現在大規模儲能上的示范應用。2020年9月公司鈉離子電池產品實現量產，其與華陽股份共同成立的合資公司計劃于2023年擴產至可以滿足生產 10GWh鈉離子電池所需的正、負極材料生產線。
結語
從前述鈉離子電池性能、成本、安全性等方面的研究，以及產業鏈實際布局情況出發可以看出，近期鈉離子電池產業化的關鍵思路是初步規模化同步降本，將鈉的本征低成本屬性發揮出來。鈉電性能指標會有一定程度提升，但能量密度大幅增加，同時其他性能、成本指標不劣化的可能性不大。在2022年年底至2023年初步規?；?，2025年至2030年是較高性能、較低成本鈉離子電池大規模驗證到高速發展的時間段。估計至2025年，兩輪電動車、低速電動車、叉車、儲能和少量A00級乘用車等是鈉離子電池率先發力的細分戰場。至 2030年，部分商用車、啟停電池等也開始貢獻銷量。鈉離子電池的規模擴張主戰場還是兩輪、低速、叉車與儲能。
預計，2025 年我國鈉離子電池市場空間近 30GWh，近 150 億元；2030 年市場空間擴大至近 200GWh，近千億元。鈉離子電池規模在對應二次電池市場中的規模總計分別超過 5%、15%。2030 年以后，我們估計鈉離子電池規模增速超過二次電池行業增速均值。鈉離子電池路線將成為助力能源革命、實現碳達峰和碳中和的重要技術路線。
