作者：胡振愷 1 圖片雷博 2李勇琦 1史尤杰 2雷旗開 1何智鵬 2
單位：1. 南方電網調峰調頻發電有限公司；2. 南方電網科學研究院有限責任公司
引用： 胡振愷,雷博,李勇琦等.儲能用鋰離子電池安全性測試與評估方法比較[J].儲能科學與技術,2022,11(05):1650-1656.
DOI：10.19799/j.cnki.2095-4239.2021.0510
摘 要 作為支撐智能電網和能源轉型發展的關鍵技術，儲能受到了全球的廣泛關注。鋰離子電池因能量密度高、壽命長和無污染等性能，成為大規模儲能的首選儲存載體之一，鋰離子電池儲能規模也在迅速增長。但是近年來，鋰離子電池?zé)崾Э鼗馂?zāi)事故頻發，成為制約其大規模應用的關鍵因素。針對這一問題，本文歸納對比了國內外常用的儲能用鋰離子電池安全測試標準，如IEC 62619、IEC 63056、UL 1973和UL 9540A等國外標準，以及GB/T 36276、T/CNESA 1004等相關國家標準、團體標準。同時，根據儲能系統的特性，著重從單體、模組、單元與安裝等儲能系統四個不同層級，將熱失控測試方法進行了探討分析，指出了國內現行測試標準的不足，并提出合理化建議，旨在維護鋰離子電池儲能系統的安全底線。
關鍵詞 儲能；鋰離子電池；安全性能；測試標準
近年來，能源緊缺和環境污染等問題日益凸顯。大力推進可再生能源發展，已成為轉變能源結構和改善環境的重要選擇，也是實現我國可持續發展戰略的必由之路。但是風電和光伏發電的間歇隨機性，會對電網造成沖擊，不利于其安全穩定運行，同時制約了其自身的大規模應用。發展高效、安全的儲能技術，是解決上述問題的最佳方案，是促進能源轉型變革的關鍵技術。當前，國家高度重視發展新能源產業，儲能技術作為關鍵支柱產業也得以蓬勃發展。鋰離子電池因能量密度高、壽命長和無污染等性能，成為大規模電力儲能的首選儲存載體之一。截至2020年底，國內已建的電化學儲能項目規模為3269.2 MW，其中鋰離子電池儲能占比88.8%，可達到2902.4 MW。
鋰離子電池包含高能量密度的正負極、易燃的隔膜和電解液等材料，在不合理的使用情形下，易引發電池?zé)崾Э兀姵貎?nèi)部本體反應和外部火焰燃燒在短時間產生大量熱量，伴隨冒煙、起火和爆炸等現象。儲能電池系統往往是由成百上千節的單體電池按特定要求經過電氣連接組成，容量可達到兆瓦時或者吉瓦時，一旦某節電池發生熱失控火災，其內部反應和噴出物質燃燒釋放的熱量，如擴散到相鄰的電池和可燃材料，將造成整個模組甚至儲能電站的起火爆炸。近10年來，全球的鋰電儲能系統共發生了32起主要火災爆炸事故，其中我國發生3起儲能系統起火事件，如2021年4月，北京儲能電站火災事故等?？梢钥闯?，儲能用鋰離子電池相關安全標準有待進一步完善。鋰離子電池安全是一個綜合性問題，涉及電池材料、應用場景和濫用方式等諸多因素，但先進完善的安全性、可靠性測試標準，可以評估儲能電池系統的安全性和可能發生的問題，從而確保儲能電站的安全運行。
綜上所述，儲能用鋰離子電池作為儲能電站的核心部件之一，其安全性是儲能電站穩定運行的重中之重，因此研究高效合理的儲能用鋰離子電池安全性測試和評估方法也顯得尤為迫切?；诖?，本文通過對主要的儲能鋰離子電池安全測試標準對比研究，系統地分析和總結各具體熱失控試驗方法，指出國內現行安全測試的不足之處，并提出合理化建議，以期為建立更加完善和科學的定量實驗方法提供參考和借鑒。
1 儲能用鋰離子電池安全性測試評價體系
國外相關的標準制定機構主要是國際電工委員會(IEC)和美國保險商實驗室(UL)。國內是以儲能國標為主導，此外有由中國電力企業聯合會(CEC)、中關村儲能產業技術聯盟(CNESA)等社團組織牽頭制定部分行業(團體)標準。國內外常用的儲能用鋰電池安全測試標準如表1所示，各標準的適用范圍和側重點不同，測試的項目和方法也存在差異。

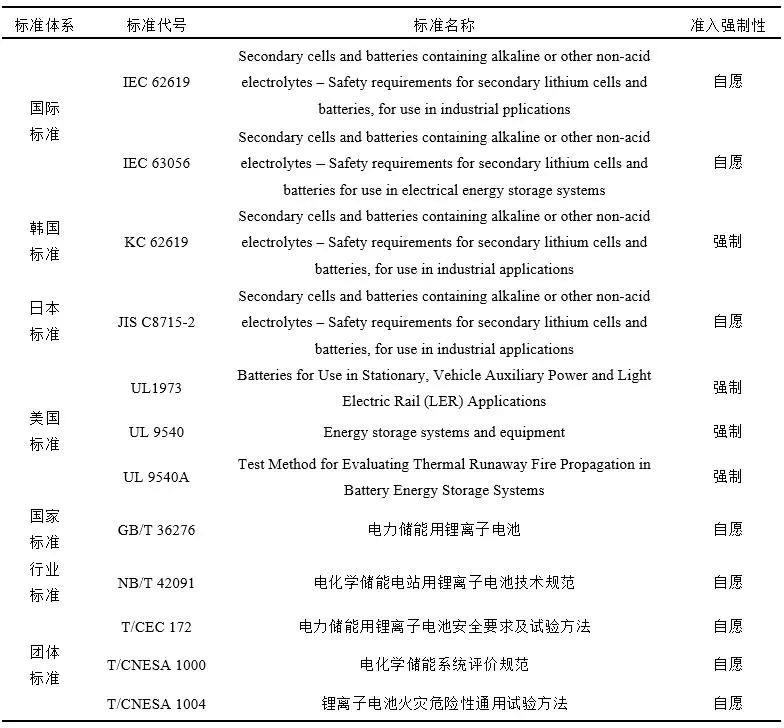

表1 國內外常用儲能鋰離子電池安全性測試標準
1.1 國際標準
國際電工委員會制定和頒布的IEC儲能電池安全測試標準是國際標準，主要包括IEC 62619和IEC 63056，標準內容全面，層次清晰，對各國標準的制定具有較強的參考價值，如韓國的KC 62619和日本的(JISC 8715-2)系列標準均是依據IEC標準修訂編制。
IEC 62619規定了鋰離子電池在工業設備用途方面的最基本安全要求，適用范圍較廣，包括固定式和電動式等儲能用鋰離子電池，但不適用于道路車輛和便攜設備用鋰離子電池。標準安全要求由功能安全和產品安全兩部分組成，其中功能安全針對電池管理系統的要求，測試其過熱控制、過充電電壓控制和電流控制。而產品安全是針對單體、模組和電池組系統，強調在合理的濫用條件下對安全性的測試和評估，主要測試內容有熱濫用、撞擊和跌落、強迫放電、過充電以及內短路和熱失控?cái)U(kuò)散試驗。IEC 62619標準僅包括安全性能測試，測試項目相對較少，但有深度，目前是電工產品安全檢測和認證(CB)的重要標準之一。
IEC 63056是針對直流電壓1500 V以下的儲能用鋰離子電池及電池組的測試標準，是附加安全要求，同時IEC 62619規定了基本安全要求。標準測試項目涵蓋了耐熱性、運輸和安裝過程中的電氣絕緣和短路保護、反向連接保護、過放電電壓控制以及跌落試驗。
1.2 美國標準
美國保險商實驗室(UL)是世界領先的標準開發組織。UL儲能電池相關的安全測試標準主要有UL 1973、UL 9540和UL 9540A，其考慮全面且嚴謹，在北美普遍使用，具有較大的影響力和代表性。目前，UL 1973、UL 9540和UL 95040A是美國和加拿大的雙重國家標準。
UL 1973是針對儲能用電池、電動軌道和鐵路應用的輔助電池，覆蓋了各類鋰電池、液流電池以及高溫鈉電池等電池種類，涵蓋了對儲能系統的產品、結構和功能安全等要求。UL 1973測試內容包括環境試驗、機械試驗和電氣試驗以及電芯失效試驗等。與IEC 62619和GB/T 36276相比，UL 1973標準評估和測試的濫用情況更為全面。
UL 9540是全球首個固定儲能的安全標準，涵蓋了儲熱、電化學和機械儲能三種儲能類型。作為系統標準，UL 9540規定和評估系統中組件的安全性以及兼容性，如功率轉換系統、消防系統等，從而為儲能消防安全和建筑提供具體的規范指導。其中UL 9540A是用于儲能系統熱失控火蔓延的測試方法標準，采用了從電芯、模塊、單元到安裝級別的層級遞增的測試方式，測試的結果定性和定量給出了儲能電池的火災風險，為儲能系統設計和滅火器選型提供參考和依據。國際防火規范(IFC)和美國消防協會NFPA 855均要求儲能電池和儲能系統必須分別有UL 1973和UL 9540的認證。UL安全測試標準具有應用性強和覆蓋面廣的特點。
1.3 國內標準
與國外標準不同，國標并未將儲能電池的安全標準分離出來，而是作為相關安全規范中的一部分進行規定。涉及安全測試方法的國標主要是GB/T 36276。作為我國首個儲能鋰離子電池國標，GB/T 36276為儲能電池的測試認證提供了依據，也向儲能行業提出規范化安全要求，對國內儲能的健康發展起到引領作用。GB/T 36276針對性更強，只規定了儲能鋰離子電池相關測試和安全要求，測試項目更多地和儲能設備的使用環境相結合，覆蓋面廣，主要包括安全性能和電性能測試。安全性能的部分試驗項目與IEC 62619相同，此外，獨有的測試項目主要包括鹽霧和高溫高濕、耐壓和絕緣性能試驗等。GB 38031《電動汽車用動力蓄電池安全要求》是首個強制性動力電池國標，代替了原有的GB/T 31485和GB/T 31467.3，備受關注。GB/T 36276在制定時多引用動力鋰離子電池相關測試內容，此外，標準中的熱穩定性測試，即電池系統熱擴散和外部火燒等，對儲能電池系統測試具有很強的參考價值。
國內行業和團體標準包括NB/T 42091、T/CEC 172和T/CNESA 1000以及T/CNESA 1004。其中，NB/T 42091制定較早，為2016年，規定了儲能用鋰離子電池技術要求和試驗項目，其中安全測試項目包括機械測試和電氣測試。T/CEC 172主要參照國標，單獨將試驗方法和安全要求分離成一個標準，并對個別試驗方法做出修改調整。T/CNESA 1000規定了儲能系統的評價方法和評價指標，其中的試驗測試是引用的GB/T 36276和IEC 62619。T/CNESA 1004則創新性地提出從熱失控發生可能性和火災嚴重性兩方面對鋰離子電池火災危險性進行等級劃分。
綜上所述，國內外主要的鋰離子電池安全標準在測試項目和適用范圍上有所不同，但都主要規定從電芯、模組到系統進行分層級測試，此外，除常規安全性能和電性能測試外，依據儲能產品的特性增設了熱失控測試項目，這表明，儲能用鋰離子電池安全標準體系正在逐漸完善。
2 儲能用鋰離子熱失控測試評價研究
在電濫用、熱濫用和機械濫用條件下，電池內部會發生多個復雜的化學和物理反應，熱失控所釋放出的大量熱量和氣體引發多米諾效應，使儲能系統中其他電池也發生熱失控，形成儲能系統的熱失控火蔓延，造成無法估量的損失。開展熱失控行為和火蔓延特性研究，既可以及早檢驗儲能系統電池和設計是否合格，降低安全風險，又可以掌握熱失控火蔓延特性，從而為儲能系統的安全設計和救援提供技術指導和理論支持。標準中每個測試項目都是模擬在實際運行中可能發生的電池濫用情形。因此，本文重點分析了熱濫用條件下的電池?zé)崾Э販y(cè)試方法，探討了在儲能系統不同層級熱失控傳播測試和評價方法。
2.1 儲能用電池單體熱濫用和熱失控測評
2.1.1 熱箱試驗
當前儲能用鋰離子電池安全標準中的熱濫用測試主要以熱箱試驗為主，且不同標準的測試方法相同，但具體參數設置有所差別。
IEC 62619規定的單體電池?zé)釣E用試驗方法如下：將滿電電芯放置在熱箱中，熱箱以(5±2) ℃/min速率升至(85±5) ℃，并保持3 h后停止加熱。此過程電芯不起火爆炸則為合格。GB/T 36276參考GB 38031，將高溫?cái)R置溫度設定為(130±2) ℃，但高溫?cái)R置時間降低為30 min，隨后繼續觀察1 h。UL 1973的熱濫用試驗則采用便攜式設備的鋰離子電池安全檢測標準UL 1642，高溫?cái)R置時間僅為10 min。筆者認為IEC 62619的參數設置更為合理，考察了儲能用鋰離子電池長時間高溫?cái)R置的安全性能，而不是便攜設備的高溫下短期擱置安全性能，且高溫?cái)R置溫度要更符合實際的儲能應用。
T/CNESA 1004采用熱箱試驗評估熱失控發生的可能性。熱箱的高溫?cái)R置溫度依次設定為140 ℃、160 ℃和180 ℃，并在每個溫度臺階保持30 min，如檢測到電池發生熱失控，則記錄熱失控臨界環境溫度T0∶上一擱置溫度<T0<本次擱置溫度之間，否則為T0>180 ℃。熱失控判據：電池起火爆炸或溫升速率>1 ℃/s(持續3 s以上)且電池溫度>200 ℃。熱箱試驗開展3次，取3次實驗的最小值T0作火災危險性分級的試驗結果。熱箱的三個高溫?cái)R置溫度設置依據分別為PE隔膜熔點(135 ℃)，PP隔膜熔點(165 ℃)和正極與電解液反應溫度(180～200 ℃)。
2.1.2 熱失控燃燒試驗
因儲能用鋰離子電池容量和尺寸較大，熱失控燃燒試驗可在大尺度鋰離子電池火災危險性試驗平臺和防爆罐中開展，結合熱釋放速率測量系統、傅里葉紅外氣體分析儀和氣相色譜儀等儀器對單體電池燃燒的熱釋放速率，產生煙氣和氣體釋放進行測量和分析。
GB/T 36276規定的熱失控試驗采用平面狀或棒狀加熱器，與單體電池表面直接接觸，并在其表面覆蓋陶瓷或絕緣層等，完成兩者的裝配。加熱器的功率應符合表2的規定，溫度傳感器安裝在遠離加熱器的電池一側。以最大加熱功率對電池加熱，如檢測到熱失控或電池溫度為300 ℃，則停止試驗，記錄實驗結果。熱失控判據：滿足①&③或②&③或④，其中：①電池產生電壓降；②電池達到規定的保護溫度；③電池溫度升溫速率≥1 ℃/s；④在試驗過程或者試驗結束的1 h內，電池有起火、爆炸發生。

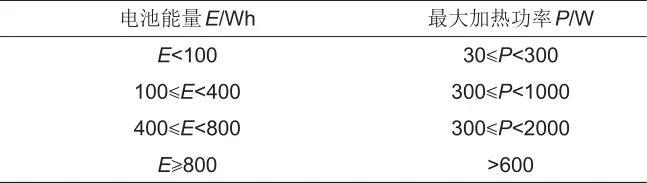

表2 GB/T 36276熱失控試驗加熱功率選擇
T/CNESA 1004采用燃燒試驗評估鋰離子電池火災的嚴重度。在鋰離子電池火災危險性試驗平臺開展試驗，圓柱形電池和方形電池分別使用加熱棒和加熱板進行加熱。加熱裝置的功率和加熱方式應按表3選擇。溫度傳感器和其他試驗設置與GB/T 36276中的一致。對于不自燃的電池，采用點火器引燃。標準化熱釋放速率峰值圖片由熱釋放速率除以表面積標準化得到。燃燒試驗共進行3次，取3次實驗的最大值圖片作火災危險性分級的試驗結果。根據熱箱試驗中的T0和燃燒試驗中的圖片綜合確定鋰離子電池火災危險性的等級，詳情可參見圖1。

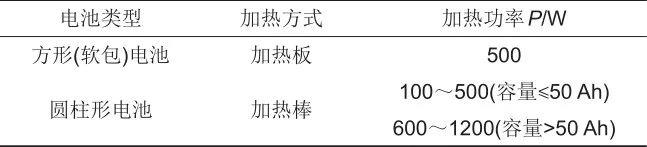

表3 T/CNESA 1004燃燒試驗加熱功率圖片

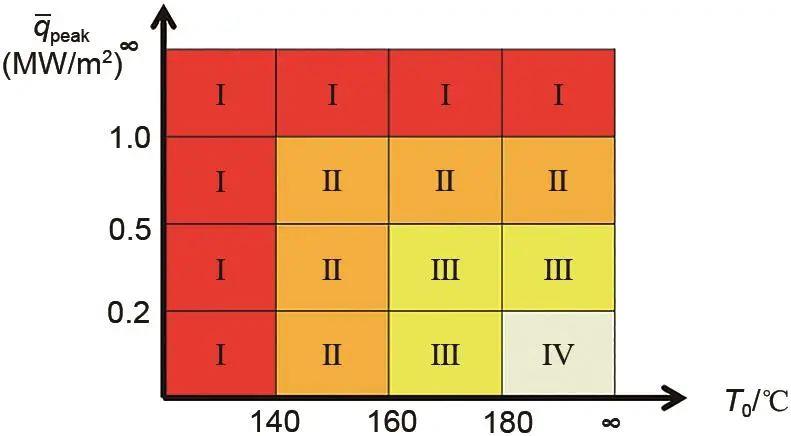

圖1 鋰離子電池火災危險性等級劃分圖
UL 1973電芯燃燒試驗規定，將電池樣品放置在一個測試籠中的鐵網上。采用藍色火焰在鐵網下方對電池進行燃燒，直至電池爆炸或燃燒完全。測試籠的整體尺寸可以增加，以容納大型電池。燃燒結束后，局部或整個電池(含碎屑)均未穿出測試籠。而GB 38031外部火燒試驗是以電池包或電池系統為對象，按規定將其暴露在火焰中一定時間。火源是引燃的汽油。外部火燒試驗共分為預熱、直接燃燒、間接燃燒和離開火源四個階段。為模擬動力汽車的應用場景，可以對起保護作用的車身結構開展火燒試驗。
UL 9540A則可在大型防爆罐中開展熱失控試驗。試驗采用薄膜加熱器，覆蓋在電池表面，明確對電池的加熱速率為4～7 ℃/min。如果加熱無法引發熱失控，可采用電或機械濫用等其他觸發方式，但至少開展四次重復試驗，以確保結果的一致性和重復性，記錄電池安全閥打開溫度和熱失控溫度。試驗采集防爆罐中電池?zé)崾Э貧怏w，使用氣相色譜儀或等效氣體分析技術確定氣體總量、氣體成分及占比，結合相關標準計算氣體的燃燒速率、最大爆炸壓力、室溫和排氣溫度下的燃燒下限。
2.2 儲能用電池模塊熱失控傳播測試評價
對于儲能電池模組或儲能系統單元而言，關于熱失控傳播的測試評價也同樣重要。其主要在考察儲能電池模組內部電芯間的相互影響以及系統的整體熱控制能力，關鍵在于熱失控觸發方式和對象的選擇以及熱失控判定依據等，研究?jī)?chǔ)能電池?zé)崾Э貍鞑ヌ匦院蜋C(jī)理，從而為儲能系統的安全設計提供指導。
GB/T 36276的熱失控傳播試驗方法規定如下：熱失控觸發對象應為可實現熱失控的單體電池，且其釋放的熱量極易傳遞至相鄰電池。可采用過充和加熱作為熱失控觸發方式，其中加熱觸發與單體電池的熱失控試驗布置相同。過充觸發規定只對滿電的觸發對象以恒流充電至熱失控或電池的荷電狀態為200%，模組中其他電池不進行過充，充電電流最小為1/3 C，最大不超過電池持續工作的最大許用電流。為判斷電池模組是否發生熱失控?cái)U(kuò)散，需要實時監測觸發對象和相鄰的兩個單體電池溫度和電壓。熱失控的判定方法與單體電池的熱失控試驗一致，如相鄰電池發生熱失控或模組內存在起火、爆炸，則判定熱失控傳播發生。
GB 38031的熱失控傳播測試方法與GB/T 36276相似，同時增添針刺的觸發方式。GB 38031規定的針刺觸發試驗按如下方式進行：采用直徑為3～8 mm圓錐形針尖的刺針以0.1～10 mm/s的針刺速度觸發熱失控。針刺的位置和方向應可以觸發熱失控。熱失控傳播會在短時間內產生大量熱量，要充分考慮電池系統的散熱能力和阻隔材料的有效性，并及時提供預警信號。IEC 62619并未對觸發方式和熱失控判定作具體詳細規定，但觸發熱失控方法要記錄到測試報告中，同時IEC標準規定電池內短路試驗可以替代熱失控傳播試驗。
UL 9540A模塊間熱失控傳播試驗規定：觸發足夠數量(一個或多個)單體電池發生熱失控，確保有足夠能量引發模塊的熱失控火蔓延，觀察熱失控蔓延特性。試驗采用與UL 9540A單體電池?zé)崾Э販y(cè)試相同觸發方式。樣品測試需在集煙罩下進行，收集模塊熱失控產生的氣體，可采用傅里葉紅外氣體分析儀、火焰離子探測器和鎳薄膜固態傳感器分別確定氣體組分、碳?xì)浠衔锖蜌錃獾暮?。氧耗法量熱系統測量電池火焰燃燒的熱釋放速率和總?cè)紵艧崃俊y(cè)量試驗前后模塊的質量，確定模塊熱失控火蔓延的質量損失。試驗期間，使用光電探測器和白光源測量熱釋放速率測量系統排氣管道中的透光率，從而計算煙霧釋放速率和總量。
2.3 儲能系統單元和安裝層級測試
UL 9540A儲能系統單元層級的熱失控火蔓延測試，主要是根據儲能系統單元安裝的9種應用場景，進行試驗測試配置。試驗測量的參數與模塊級相同的有氣體、煙霧釋放速率和燃燒熱釋放速率，同時針對儲能單元級的特性，增添了對流熱釋放速率、輻射熱流和溫度等數據。其中，溫度測量區域主要有熱失控觸發單元、目標單元和墻體。此外，UL 9540A針對儲能系統安裝層級測試，目的在于評估噴淋系統和消防計劃的有效性。測試可以從以下兩方面開展：①噴淋系統滅火和防爆試驗，②其他滅火系統和防爆試驗，例如氣體滅火劑、細水霧系統和組合系統。GB/T 36276中對于電池簇的測試則主要包括絕緣性能、耐壓性能和初始充放電能量試驗等，IEC 62619針對電池組系統測試主要為功能安全性測試，兩者都在儲能系統熱失控火蔓延相關測試存在缺失。
如前所述，UL 9540A對儲能系統不同層級熱失控火蔓延的試驗覆蓋更全面、測試方法更具體和應用性更強，但缺乏定量的標準進行分析和評價，例如針對熱失控氣體的可燃性和毒性，可能存在爆燃和毒性等潛在危害，并沒有很好地定量評估。此外，需要注意上述試驗過程可能出現起火、爆炸、爆燃、可燃和有毒氣體的釋放等危險。因此，試驗人員要接受相關培訓，佩戴必要的安全防護裝備，避免造成可能的傷害。
3 結語
本文歸納對比了國內外現有儲能用鋰離子電池安全性測試標準，詳細分析了儲能系統不同層級熱失控測試評價技術?？傮w來說，國內儲能用鋰離子電池測試標準多引用便攜設備或動力鋰離子電池相關測試標準。儲能系統火災事故的頻發，表明儲能用鋰離子電池安全測試標準仍存在較大缺失。此外，儲能系統的規模大，設計復雜，需長期安全運行，因此要結合儲能用鋰離子電池特性，開發適用于儲能用鋰離子電池測試方法和標準。我國儲能用鋰離子安全性測試體系不夠完善，總體有以下不足或建議。
（1）儲能系統不同層級熱失控火蔓延標準缺失，而熱穩定性對電池安全性能至關重要，研究?jī)?chǔ)能熱失控火蔓延特性和消防抑制措施對儲能系統安全具有重要意義?？山梃bUL 9540A的標準思路，采用分層級和多參數綜合測試和評估儲能系統熱失控火蔓延。
（2）缺少可量化的檢測標準和評價方法，目前的判斷依據多為泄漏、爆炸和起火等，過于單一和寬泛，此外，熱失控氣體積聚的爆燃和毒性等潛在危害難以判定和量化。相關的毒性氣體評價方法和模型，如FED和FEC等，以及動力鋰離子的危害等級劃分，均有參考和借鑒意義。
（3）現有儲能電池檢測標準均是對新電池進行測試，而老化電池的相關安全規定和檢測要求卻很少見，而部分儲能系統火災事故是在使用一段時間后發生。因此需要建立相關檢測標準對使用過的電池進行測試和評估。
（4）大容量?jī)?chǔ)能用鋰離子電池危險性大、試驗成本高，相關檢測試驗技術仍存在不足，而動力鋰離子電池的檢測設備、相關試驗研究和檢測標準相對成熟。開展儲能用鋰離子電池安全試驗研究和設備研發，將有助于相關安全測試標準的制定和完善。
（5）完善的儲能安全測試標準體系可保證儲能系統安全運行，但需要對企業研發提出規范化產品質量的要求，同時第三方檢測認證機構需要及時掌握新標準測試要求，持續提升專業技術和服務能力，方能在儲能市場中脫穎而出。
