中國儲能網訊：3.3.6成本估算
由于全球各地尚未建造大型A-CAES系統，因此必須從報告和學術文獻獲得參考。然而，這些來源中有許多提供了D-CAES系統的估計值，或者沒有具體說明該系統是非絕熱的還是絕熱的。這給CAES的真實成本與報告成本帶來了不確定性。
盡管如此，可以開發出高、中、低成本的估算值，并與報告的數字進行比較。例如，天然氣發電廠和熱儲能系統的成本信息可用于分別估算CAES系統電力和能源容量的參考成本。由于CAES系統的地上部件（如壓縮機、膨脹機和熱交換器）技術成熟，它們的成本可以給定的工廠進行估計?？梢允褂脕碜跃酃馓柲軕?yīng)用的數據以一定的準確度估算低溫和中溫蓄熱的成本。高溫儲存（600℃以上）的成本更不確定。大部分剩余的不確定性CAES成本來自空氣儲能成本的不確定性。
使用消費者價格指數，根據指定年份至2020年的通貨膨脹調整成本。如果沒有指定年份，則使用發布日期。此外，一些消息來源假設往返效率高于實踐中可能實現的效率，并且沒有將往返效率分解為充電效率和放電效率。根據研究團隊的計算，充電和放電效率具有相似的值。因此，作為簡單的近似值，報告的往返效率的平方根用于近似充電和放電效率。為了標準化成本估算，將引用的能源成本乘以近似放電效率與模擬的放電效率的比率。報告的效率高于研究團隊的估計，這種方法會增加能源成本。同樣，將電力成本乘以模擬報告的往返效率與往返效率的比率。在對通貨膨脹和效率進行調整之后，研究團隊對六項估算值進行平均，以得出2020年電力和能源成本的單一估算值。
研究團隊通過應用來自提供近期和2050年成本估算的參考文獻中的成本降低假設，使用對2020年成本的估計來預測到2050年的成本。由于沒有建造A-CAES項目，在這里產生了額外的不確定性。根據對文獻的回顧，假設在高成本、中成本和低成本情景下，從2020年到2050年，電力成本可能分別下降0%、8%和24%。作為背景，美國國家可再生能源實驗室發布的2020年度技術基準(ATB)預測，天然氣發電廠的投資成本將在2020年至2050年間下降14%。盡管這份報告沒有解釋這些假設的基礎，但設計和渦輪機械和其他燃?xì)廨啓C(jī)部件的制造改進通常也適用于CAES系統。同樣使用文獻中的值作為假設的基礎，即在2020年至2050年期間，高、中和低成本情景的能源成本可能分別下降0%、11%和50%。研究團隊的低能源成本情景反映了改進選址和開發空氣儲存設施的潛力，以及熱儲能成本的下降。表3.4總結了研究團隊對2020年和2050年成本和效率值的估計。

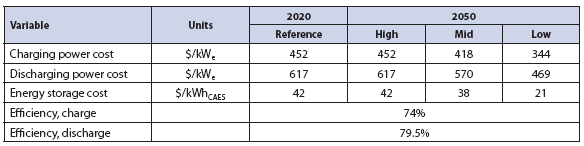

表3.4 2020年到2050年A-CAES的成本假設
鑒于成本數據有限，沒有估算A-CAES系統的放電和能量組件的固定和可變運維成本。這是將A-CAES排除在容量擴展建模分析之外的原因之一。但是，可以將A-CAES成本與其他建模儲能選項的成本進行比較，以推斷該技術的潛在作用。在電力與能源的資本成本方面，如果A-CAES能夠?qū)崿F(xiàn)類似的低能源成本，則它可以作為長時儲能的選項。否則，A-CAES在長時儲能或短時儲能方面將沒有競爭力。
3.3.7 CAES技術改進的潛力
本節簡要介紹一些可用于改進CAES的技術概念、性能或成本。本次討論主要集中在可能相關的概念上，可以確定合適的地下儲存地點的情況。只有液態空氣儲能才有意義地解決了地上空氣儲存的問題。研究團隊討論了可應用于D-CAES和A-CAES系統的兩個概念；然后討論液態空氣儲能和關于絕熱或絕熱系統特有的其他概念。
（1）渦輪機
如圖3.7所示，在排放期間將空氣節流到第一臺渦輪機的輸入壓力的要求顯著降低了CAES系統的排放效率。這種效率損失可以通過可變壓力節流閥來減少。在排放過程中，節流閥依次將空氣調節到兩個壓力水平，并且兩個渦輪機都可以保持在恒定的運行條件下。在排放過程開始時，壓縮空氣被節流以匹配高壓渦輪進口；然后它串聯通過兩個渦輪機。當洞穴壓力低于第一個渦輪入口所需的壓力時，壓縮空氣繞過第一個渦輪并被節流，以匹配第二臺渦輪的入口壓力。通過節流閥減少有效功損失，提高了系統的排放效率。
（2）燃?xì)廨啓C(jī)的再利用
已經提出的一種削減成本的方法是重新使用計劃關閉的天然氣發電廠的燃?xì)廨啓C(jī)以降低CAES充電和放電電力的成本。
然而，CAES系統仍然需要其他組件來執行諸如熱交換、蓄熱和空氣儲存等功能。而要重新使用現有的燃?xì)廨啓C(jī)，需要進行重大修改。這些單元包含集成的壓縮機和渦輪機。而在膨脹的過程中產生的一部分動力驅動壓縮機，而其余的動力用于發電。這種操作模式需要同時進行壓縮和膨脹。然而，對于CAES系統操作，壓縮（充電）和膨脹（放電）步驟必須分離。處理這種設計差異的一種方法是通過向燃?xì)廨啓C(jī)單元添加離合器機構來分離壓縮機和膨脹機。另一種方法是使用一半的氣體通過從壓縮機中移除葉片，并添加旁路以僅使用膨脹機，反之亦然。通過這種修改，需要兩個燃?xì)廨啓C(jī)來構建壓縮機和膨脹機。
另一個考慮因素是燃?xì)廨啓C(jī)設計為在特定壓力下運行比率和最大壓力限制內，因此它們只能用于低壓的壓縮和膨脹階段。這種改造方法的另一個挑戰是現有渦輪機的位置可能與地下空氣儲存可用的地點不一致。或者重新利用燃?xì)廨啓C(jī)會產生成本。鑒于這些問題，重新利用退役的燃?xì)廨啓C(jī)似乎不太可能是一個有吸引力的選擇。
（3）液態空氣儲能(LAES)
液態空氣儲能(LAES)系統通過將空氣壓縮至液態進行儲能，與A-CAES系統類似，但隨后空氣在其壓力降至接近外部環境水平之前被冷卻。而其減壓過程可以將空氣溫度降溫約為-196℃，其中一些空氣變成液體（空氣是混合氣體；它的主要成分是氮?dú)?，?195.8℃時液化）。而未變成液體的空氣在環境壓力下仍為冷氣體，這種空氣通過熱交換器來冷卻高壓的環境溫度的氣體。為了發電，液態空氣可以加熱膨脹成為氣體，然后通過一個或多個渦輪機使用的布雷頓循環技術發電。在任何一種方法中，壓縮產生的熱量都會被儲存起來，以便在放電期間使用，就像A-CAES一樣。在放電期間回收冷熱能并將該能量用于下一個充電循環的能力是LAES系統獨有的。
LAES系統的充電和放電功率容量可以獨立調整大小，就像在CAES系統一樣。
然而與CAES系統不同的是，LAES系統具有選址靈活性，因?yàn)樗薪M件都部署在地上。液態空氣的能量密度估計約為95kWh/立方米，約為CAES能量密度的10～20倍。這顯著減少了地上存儲相關的挑戰。LAES系統的儲能容量隨其低溫罐和冷熱儲熱器的大小而變化。使用漢普森-林德循環、克勞德循環或其他循環的氣體液化技術是一種成熟的工藝，已用于工業氣體供應、天然氣液化和其他應用。與其他液化工藝相比，LAES系統的新穎之處在于循環利用熱能，這是將往返效率提高約50%～60%的關鍵。在非LAES系統液化設施中，不可能從壓縮和膨脹中回收熱量，因?yàn)橥ǔＪ菍ν馀欧诺?。與附近來源的廢熱集成可以進一步提高LAES系統的效率。
對于LAES系統，技術成熟度不是主要關注點，盡管氣體液化設施確實需要先進的工業能力和熟練的勞動力。關鍵問題集中在成本和效率上。鑒于迄今為止的技術發展有限，目前尚無可靠的成本估算。
（4）具有電阻加熱蓄熱的A-CAES
對于典型的A-CAES系統，蓄熱器的溫度取決于壓縮機的壓力比以及是否采用中間冷卻設備的決定。電阻加熱可用于提高蓄熱溫度。對于給定體積的存儲空氣，較高的溫度會提高排放效率和能量容量。此外，較高的溫度增加了壓縮階段的設計靈活性。
由于電阻加熱在用于壓縮的能量之外引入了額外的能量，因此根據其定義，具有這一功能的系統不再是絕熱系統，但它們?nèi)匀豢梢宰鳛橐环N電力存儲形式。在文獻中，這些系統被描述為“熱儲能和壓縮空氣儲能系統的組合”或“混合熱儲能-CAES”。
開發商可以設計蓄熱系統以滿足每個膨脹階段的最高允許溫度。對于高壓渦輪機，其最高溫度受到材料限制。對于最終膨脹階段，允許的渦輪機入口溫度可能與開放式布雷頓渦輪機的溫度一樣高，約為1,400℃。通過電阻加熱，CAES系統的蓄熱組件可以類似于熱儲能系統。
（5）用于電網脫碳的A-CAES
盡管D-CAES不是本章的重點，但在考慮整個電力系統脫碳的更大挑戰時，該技術可能會發揮作用。正如研究報告討論的建模分析所示，即使在碳排放高度受限的情況下，也會部署可調度的發電資源，例如具有碳捕獲和封存（碳捕獲率約為90%）的燃?xì)廨啓C(jī)。與碳捕獲和封存(CCS)配對的D-CAES系統可以被視為類似于帶有碳捕獲和封存(CCS)功能的燃?xì)廨啓C(jī)。不同之處在于，D-CAES系統可以使用低碳電力提前壓縮空氣，從而提高排放過程中的燃油效率。當儲存的空氣耗盡時，D-CAES設備可以切換模式以同時操作壓縮機和膨脹系統，就像天然氣發電機一樣。或者可以使用氫氣代替天然氣，以消除對現場碳捕獲和封存(CCS)的需求。
3.3.8 與壓縮空氣儲能技術相關的總結和建議
盡管幾十年來人們一直對A-CAES感興趣，并且具有運行兩個D-CAES儲能系統的經驗，但這種儲能技術的部署并沒有取得成功。地上CAES一直是開發商的研究主題，但研究團隊認為這是不切實際的選擇。地下空氣儲存的CAES在地上部分方面并不存在重大的技術挑戰，而其面臨的挑戰是如何尋找和開發合適的地下場所來儲存壓縮空氣。
鹽丘、層狀鹽和硬巖中的洞穴是地下空氣儲存的有吸引力的選擇。然而，化學能（例如氫氣）儲存是這些地質特征的競爭用途，考慮到其更高的能量密度，可能會更經濟。研究表明多孔介質（例如含水層和枯竭的油氣井）可用于部署CAES，但這些選項尚未得到證實。
A-CAES通常適用于長時儲能，其中能源成本低是關鍵指標。
這些系統的主要成本驅動因素是選址過程、空氣儲存設施的開發和儲熱設備。盡管CAES的成本估算受到多重不確定性的影響，但該技術的能源成本估算通常高于預計未來可用的其他儲能技術的估算。CAES的電力成本預計不會顯著下降。
提高效率和降低電力成本的潛在機會包括安裝旁路渦輪機、重復使用現有燃?xì)廨啓C(jī)以及對對蓄熱組件采電阻加熱。然而，這些選擇都沒有解決開發足夠的地下空氣儲存的關鍵問題。液態空氣儲存確實解決了空氣儲存的難題，因此它可能提供一條更有希望的前進道路。然而，鑒于液態空氣系統的開發處于早期階段，需要更多有關性能和成本的數據來評估液態空氣是否可以成為具有競爭力的儲能技術。
最終，A-CAES系統在地下存儲的部署似乎是可行的，并且在某些地質資源有利的地區，它可能在未來發揮重要的作用。然而，隨著其他長時儲能技術的成熟，地質限制和有限的成本降低潛力似乎會使CAES系統的競爭力隨著時間的推移而降低。除非液態空氣儲能系統被證明是一個例外，否則CAES系統不太可能在美國或全球各地的電網規模儲能中發揮重要作用。
3.4 結論和要點
本章重點介紹兩種得到最廣泛討論的機械儲能形式：抽水蓄能（PSH）和壓縮空氣儲能（CAES）。
從技術或?qū)嵤┑慕嵌葋砜?，這些儲能形式幾乎沒有共同之處，但它們確實具有相對于其他技術（如化學儲能和電化學存儲）具有低能量密度的共同屬性。因此，抽水蓄能（PSH）和壓縮空氣儲能（CAES）設施占地面積大，必須在地質有利的位置選址，并且無法實現模塊化。
（1）抽水蓄能設施
?就裝機功率和儲能容量而言，抽水蓄能（PSH）設施是迄今為止在美國和全球占主導地位的電力儲能技術。
?抽水蓄能（PSH）設施是的利用率一直在下降。在包括美國在內的幾個國家，而對低成本、靈活的天然氣發電的依賴增加減少了抽水蓄能（PSH）設施的電價套利機會。
?由于目前對其服務的需求不足以及未來需求前景不確定，抽水蓄能（PSH）設施的增加部署仍面臨巨大障礙，盡管隨著對可再生能源發電的依賴增加，這種情況可能會發生變化。中國最近投資的大規模抽水蓄能（PSH）設施是由于具有獨特的體制和監管條件，即使可能得到借鑒，也很難在其他國家和地區復制。
?充分優化現有抽水蓄能設施以利用有組織的批發市場，可以使抽水蓄能設施目前產生的市場收入增加三倍以上。此外，很少有其他儲能技術顯示出能夠顯著抵消或超過其經過通脹調整的購置成本的資本增值潛力。
?盡管如此，在競爭激烈的電力市場中新建的抽水蓄能設施的可行商業模式尚未得到證實。由此產生的不確定性和財務風險仍然是美國部署抽水蓄能設施的主要障礙。
?為電力部門的脫碳制定合理的時間表，并制定競爭機制以支持從抽水蓄能設施和其他儲能項目獲取服務的承購協議，這將有助于解決這些障礙。
?美國政府應考慮采取進一步措施，延長抽水蓄能設施許可證的有效期，并將美國聯邦政府擁有的抽水蓄能設施實現私有化，以激勵有效利用。與此同時，美國電力行業和金融機構應繼續努力為抽水蓄能設施開發新的商業模式和融資策略。
（2）壓縮空氣儲能系統
?使用壓縮空氣實現電網規模的儲能是一個傳統的想法，但只有兩個項目來證明這一概念（都是非絕熱系統，這意味著壓縮過程中的熱量不可逆地排放到環境中，并通過氣體燃燒恢復膨脹）。其他CAES項目（包括絕熱系統，其中捕獲壓縮熱量，與壓縮空氣分開存儲，并在膨脹過程中返回）已經規劃，但尚未建成。
CAES系統也可以根據它們是否在地上或地下存儲壓縮空氣。由于地上空氣儲存的固有問題，CAES的電網規模部署取決于合適的大規模地下空氣儲存。
?即使地上CAES系統可以實現與其他電網平衡選項相比，具有競爭力的電力和能源成本，其他考慮因素（如效率、選址靈活性、響應時間和模塊化）也將有利于部署電化學儲能技術或需求管理。由于這些原因，具有地上空氣儲存的CAES通常不適合短時儲能或長時儲能。
?只有液態空氣儲能才能有意義地解決地上空氣儲存。
?對潛在地下空氣儲存地點的區域分析通常在宏觀范圍內進行，但必須在特定地點評估技術和經濟可行性。
?如果可用于儲存應用的鹽穴供應在地質上是有限的，那么化學能（即氫氣）儲能將具有更高價值，因此可能成為首選。
?需要對確定合適的地下空氣儲存地點的挑戰進行更多研究，以評估CAES是否可以在電網規模儲能應用中發揮重要作用。
?如果能夠降低成本，A-CAES可以作為一種長時儲能選項。
?最后，帶有地下空氣儲存的A-CAES似乎是可行的，并且在一些地質資源有利的地區，可能在未來發揮重要作用。然而，隨著其他長時儲能技術的日益成熟，地質限制和有限的成本降低潛力似乎可能使CAES的競爭力隨著時間的推移而降低。除非液態空氣儲能被證明是一個主要例外，否則CAES不太可能在美國或全球的電網規模儲能中發揮重要作用。
（未經允許，嚴禁轉載，不足之處，歡迎批評指正，未完待續）
