中國儲能網訊：3.3 壓縮空氣儲能
3.3.1 壓縮空氣儲能概述
壓縮空氣儲能（CAES）是一種機械儲能技術，其原理是利用電力壓縮空氣，然后將壓縮空氣儲存起來，并在需要時重新膨脹進行發電。而在壓縮空氣時將會產生大量的熱量，因此CAES系統可以根據熱儲能的處理方式和位置進行分類。
在非絕熱CAES系統(D-CAES)中，壓縮空氣在膨脹過程中的熱量辛勤努力不可逆地排放到環境中。在絕熱CAES系統 (A-CAES)中，壓縮空氣排放的熱量被捕獲，與壓縮空氣分開存儲，并在膨脹過程中返回?zé)崃俊?
CAES系統也可以根據它們是在地上還是地下儲存壓縮空氣來區分。在地上非A-CAES系統中，壓縮空氣儲存在由鋼或混凝土等材料制成的加壓容器中。在地下CAES系統中，壓縮空氣儲存在天然構造或人工開采的洞穴中。
在其最簡單的配置中，A-CAES由空氣壓縮機、容納加壓空氣的儲存室、熱儲能設施以及渦輪機組成。在D-CAES系統中，儲熱設施被燃料發電系統所取代。
A-CAES是真正的儲能技術；這些系統的效率是通過將其輸出電力除以輸入電力來衡量的。在理想情況下，A-CAES系統可以在100%的熱力學效率下運行。根據建模，對A-CAES系統的估計效率約為55%～65%。地上A-CAES系統的能量密度與熱儲能系統（沒有壓縮空氣）相當?；谝呀?jīng)報告的A-CAES系統關于低能源成本、中等效率和低自放電率的值，并假設這些值可以在實踐中實現，A-CAES技術可以適用于長時儲能。
如果D-CAES系統像通常建議的那樣以天然氣為燃料，那就不是零排放的系統。因此，D-CAES系統不屬于儲能技術（根據定義），而是這些類型的儲能系統提供了一種使用廉價電力來提高發電效率和降低燃氣輪機二氧化碳排放的機制。出于這個原因，研究團隊在本報告中沒有詳細討論D-CAES系統，盡管確實在本章后面的部分中指出，此類系統可能仍然值得研究，作為減少來自天然氣發電設施或作為改進的使用碳捕獲的獨立燃氣輪機的基礎。然而，在這兩種情況下，D-CAES系統存儲的壓縮空氣量將限制通過添加D-CAES系統實現的性能改進的持續時間。
3.3.2 迄今為止的CAES開發工作
通過壓縮空氣來儲存能量是一個傳統的想法，自從19世紀以來一直在工業環境中使用。而在工業環境中，壓縮空氣儲存在地上設施中，用于操作氣動設備。壓縮空氣在上世紀40年代首次被提出作為電網規模的儲能系統，并在上世紀60年代引起了越來越多的關注，其原因是人們有興趣在低需求時期尋找從不靈活的發電設施（例如大型核電廠和燃煤電廠）儲存電力的方法。D-CAES系統是第一個被研究的選項，有兩個此類設施投入使用：一個于1978年部署在德國亨托夫（Huntorf），另一個于1991年部署在美國阿拉巴馬州的麥金托什（McIntosh）。Huntorf）壓縮空氣儲能系統的流程圖如圖3.5所示，裝機容量和儲能容量分別為321MW和640MWh，持續時間為兩個小時。該系統將壓縮空氣儲存在容積為31萬立方米的洞穴中，其最小壓力之間和最大壓力分別為45和70個大氣壓。
McIntosh D-CAES系統系統采用了更先進的設計（圖 3.6）；其裝機容量為110MW，雖然其裝機容量比Huntorf D-CAES系統要小，但儲能容量更高，達到2.86GWh，其持續放電時間為26小時。該系統將壓縮空氣儲存在一個27萬立方米的鹽穴中，這個CAES系統在與Huntorf D-CAES系統大致相同的最大和最小壓力之間運行。在這兩個儲能系統中，天然氣發電設施對能源容量的貢獻很大。例如，在McIntosh壓縮空氣儲能系統每單位從電網獲取的電能，大約需要1.05個單位的天然氣能源在放電期間才能將0.6個單位的電能輸送回電網。

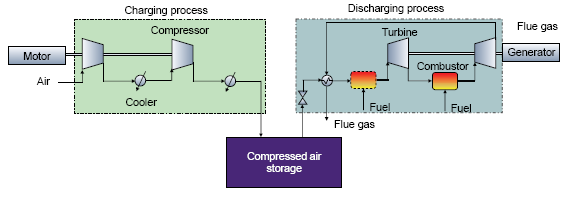

圖3.5 帶有兩個燃燒室的傳統D-CAES系統的流程圖
圖3.6帶有回?zé)崞鞯腄-CAES系統流程圖
盡管在過去的三十年中規劃了許多D-CAES系統，但最終都被放棄。因此，自從1991年以來全球沒有建造任何D-CAES系統。而在美國，最近放棄的規劃包括位于俄亥俄州諾頓的廢棄石灰?guī)r礦一個D-CAES系統和愛荷華州得梅因附近砂巖含水層中的另一個D-CAES系統。Apex-CAES公司正在德克薩斯州伯特利附近開發一座324MW/6GWh的D-CAES系統，但尚未做出最終投資決定。
缺乏部署活動的一些原因與其他儲能技術相同，包括低于預期的核電部署、增加部署聯合循環發電廠，以及最近降低的天然氣價格。其他挑戰是電網規模的 CAES 所獨有的，其中包括需要尋找或挖掘在數萬至數百萬立方米的大型空氣儲存室（通常是天然地質構造），以及需要有效捕獲、儲存和隨后返回大量熱能壓縮空氣時產生的能量。
目前在全球并沒有運營電網規模的A-CAES系統，盡管已經建成一些小型A-CAES系統。與D-CAES系統一樣，許多項目都是在提出規劃之后然后取消。近期兩項備受矚目的A-CAES項目就是這種情況：2012年歐洲提出的A-CAES系統Adele Advanced A-CAES系統和2008年在美國啟動的項目Lightsail Energy A-CAES系統。這兩個項目都在近兩年被取消。而積極的一面是，加拿大公司Hydrostor于2019年在加拿大戈德里奇成功調試了一座1.75MW/15MWh的A-CAES系統，還宣布了在加州克恩縣建設一個500MW的A-CAES系統的計劃，該項目如果完成部署，將是第一個電網規模部署的A-CAES系統系統。Hydrostor A-CAES系統在堅硬的巖石中挖掘洞穴以儲存壓縮空氣，壓縮空氣通過水庫保持恒定壓力。此外，瑞士的ALACAES公司在2016年使用山洞成功測試了60kW/1MWh的A-CAES系統試點項目。中國目前至少有兩個A-CAES系統測試項目在運行。而兩個系統規模較大的一個是地上的A-CAES系統，其規模為10MW/40MWh。中國正在建設測試其他的商業用途A-CAES系統和液態空氣儲能設施。
迄今為止，用于建設大規模CAES的唯一地質構造是鹽丘，但也有采用層狀鹽、硬巖洞穴和含鹽含水層用于壓縮空氣儲存。設計限制包括將壓力保持在100個大氣壓左右，其持續時間為數小時至數天，以及足夠的內部滲透性以允許快速排放壓縮空氣。
除了A-CAES和D-CAES系統，還有第三種形式的壓縮空氣儲能系統，其名稱為等溫CAES系統。在這種方法中，空氣在被壓縮時（相對于每個壓縮階段之后）不斷地從空氣中散失熱量，從而使空氣溫度保持恒定。該過程被反轉以進行膨脹。等溫壓縮和膨脹過程原則上比A-CAES或D-CAES更有效，但在實踐中很難實現高效且具有成本效益的等溫過程。等溫CAES一直是一些研究和商業開發工作的主題，但尚未建造此類大型系統。這部分是因為等溫CAES系統沒有解決其部署的關鍵障礙。
3.3.3 展望
盡管最近沒有部署電網規模的CAES系統，但這種技術繼續引起人們的興趣。這部分是因為與其他一些長時儲能系統相比，CAES系統除了尋找或建設合適的地下存儲壓縮空氣場所之外，并沒有面臨基本的技術挑戰。盡管如此，由于缺乏進展，CAES 系統的未來發展前景仍不明朗。本章的其余部分討論了機械設備和熱力要求、成本估算以及有希望的技術改進領域，這些可能與確定CAES系統是否在到2050年實現脫碳電網方面發揮作用有關。
3.3.4 A-CAES系統的基本原理
當空氣被絕熱壓縮時（意味著在壓縮過程中空氣與環境隔離）將會變熱。因此，如果最初在室溫和壓力下的空氣被壓縮到75個大氣壓（CAES系統的典型壓力），如果壓縮的所有熱量都保留在空氣中，其溫度將達到約750℃。這種空氣可以做功，因為它既產熱又承壓。
然而，采用壓縮空氣儲存熱量是不切實際的。其中一個問題是熱空氣在室溫下要比相同質量的空氣占據更多的體積，從而增加了儲能成本。例如，750℃的空氣的體積大約是室溫下相同壓力下相同數量空氣的3.4倍。此外，隔離大量熱量的加壓空氣既困難又昂貴。由于這些原因，CAES系統必須去除壓縮熱量，以使壓縮空氣的溫度接近周圍環境的溫度。在A-CAES系統中，熱交換器將這種熱能傳遞到熱儲能(TES)系統。
事實上，所有用于壓縮空氣的功最終都變成了熱能。儲存的這種熱量與壓縮空氣一起有助于從儲存中回收的有用功。做有用功的能力在工程熱力學中被稱為“有效能”。從技術上來說，A-CAES系統的有效能等于通過使儲能系統與其環境達到平衡可以提取的最大有用功。也稱為可用工作，這是是研究CAES系統的一個非常有用的概念。
存儲壓縮空氣的熱量需要一個擴展的熱儲能系統，其尺寸和復雜性與容量相同的熱儲能系統（TES）相當。在A-CAES系統中，壓縮空氣和儲存的熱能包含不同比例的功，具體取決于壓縮空氣的壓力和熱儲能系統（TES）的溫度。
圖3.7顯示了具有兩個壓縮和兩個擴張階段。在每個壓縮階段之后，空氣被冷卻到接近環境溫度，并通過將其熱能輸送到熱存儲器來提高溫度。

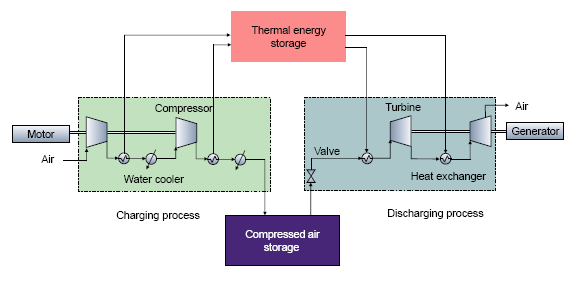

圖3.7具有兩個壓縮和兩個膨脹階段的傳統A-CAES系統流程圖
圖 3.8 以簡化形式說明了CAES系統的熱力學原理。圖3.8a顯示了壓縮空氣（曲線下的藍色區域）和熱儲能系統（曲線下的紅色區域）中存儲的有效能，以及熱儲能介質的溫度，假設單級壓縮，用于不同的壓縮比。圖3.8b顯示了兩級壓縮系統的相同信息，假設每級壓縮空氣的系數是壓縮比的平方根。這些數字說明了這是一個沒有任何損失的理想系統。在實際系統中，效率低下會減少兩個來源的可用工作量。對于單級系統，大約一半的熱能存儲在熱儲能系統中；在使用兩級壓縮系統的情況下，較少的熱能用于熱儲能。在無損系統中，能量都是守恒的，因此在圖 3.8 所示的兩種情況下，壓縮空氣和熱儲能的可用功總和為存儲能量的總量（黑色曲線），反過來等于輸入A-CAES系統的電能。

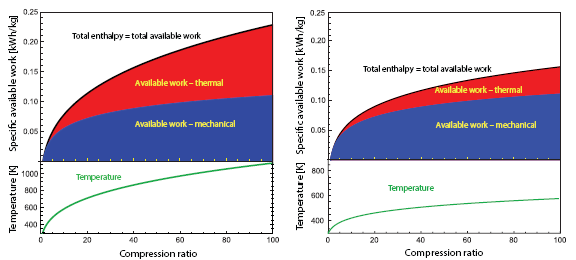

圖3.8壓縮空氣的機械能和熱能
在理想的A-CAES系統中，空氣（以紅色顯示）在壓縮，然后在膨脹時返回到儲存的空氣中。TES系統的能量容量必須大致相同，與壓縮級數無關。這是因為所有輸入能量都存儲在TES系統中。然而，可以從存儲的熱能中提取的電力隨著壓縮級數的增加而減少。這是因為壓縮級數越多，TES系統的溫度越低，而熱力學表明，隨著存儲溫度的下降，可以將較小部分的熱能作為有效能提取出來。額外的壓縮級可以抵消這些損失，從而減少對壓縮機的需求，并允許TES系統中的溫度更低。許多實際考慮需要調整A-CAES系統的機械和熱能參數。這些權衡中的大多數取決于A-CAES系統的細節，例如操作溫度和壓力的選擇、熱傳導和存儲系統的選擇等。這兩個重要的操作問題非常普遍。
首先，膨脹渦輪機的設計是在固定輸入壓力下運行，而存儲在固定體積中的空氣壓力隨著空氣的釋放而不斷下降。 為了應對渦輪機的限制，因此有必要在空氣離開儲存器時將空氣節流至固定壓力。而在節流過程將會降低工作輸出，從而降低CAES系統的整體效率。其次，必須在空氣壓力低于渦輪機規定的最小輸入壓力之前停止釋放空氣。 這會在剩余的加壓空氣中留下大量能量。這兩種影響都降低了CAES系統的能量容量和效率。
3.3.5 CAES的蓄熱要求
部署電網規模的CAES系統取決于合適的大規模地下儲氣庫的可用性。此類場地的位置可能不會與儲能系統的首選位置有所重疊。此外，在某些場所，壓縮空氣儲存可能需要與二氧化碳和氫氣等其他氣體的儲存進行競爭。
給定配置的蓄熱要求取決于壓縮和膨脹過程的設計。在單級壓縮系統中，大約一半的電能轉化為機械能，另一半電能則轉化為熱能，如上一節所述。隨著壓縮級數的增加，TES系統的溫度降低，但存儲的總熱能始終等于輸入電能。在等溫CAES系統中，當空氣被壓縮并在環境溫度下排放到外部環境中時，熱能不斷從空氣中去除。
（1）儲氣設施和地質選址
鑒于需要在高壓下儲存大量空氣，儲罐或管道等地上儲存設施對于長期存儲壓縮空氣來說成本高昂。此外，將許多加壓罐放置在附近會帶來安全風險。 對于較長時間的地面存儲來說，一種可行的選擇是采用液態空氣儲能。
對于較短時間的應用，CAES系統將與電化學儲能技術（如鋰離子電池和液流電池）以及其他電網平衡策略（如需求管理）進行競爭。CAES系統的電力成本大約是鋰離子電池儲能系統的兩到三倍，鋰離子電池目前是儲能行業領先的短時儲能技術。如果CAES的電力成本可以降低到與其可比的水平，需要重新利用燃氣輪機，CAES的能源成本需要低于電池儲能系統（電池儲能系統的能源成本約為250美元/kWh）。根據有關壓力容器的研究文獻，壓縮空氣儲能成本在50/kWh～200美元/kWh之間是可以實現的，盡管這一范圍內的成本尚未在實踐中得到證明。
即使CAES系統可以實現與其他電網平衡選項相比具有競爭力的電力和能源成本，效率、選址靈活性、響應時間和模塊化等其他考慮因素將有利于電化學儲能技術或儲能需求管理。關于選址靈活性，圖3.9說明了CAES系統的典型能量密度范圍；顯示抽水蓄能設施和鋰離子電池儲能系統的能量密度以供比較。例如，能量密度為10kWh/立方米的100MW/400MWh的CAES系統將需要大約40,000立方米的空氣容量，大約相當于16個標準游泳池的體積。而同等規模的鋰電池儲能系統占用的空間將減少30到65倍。

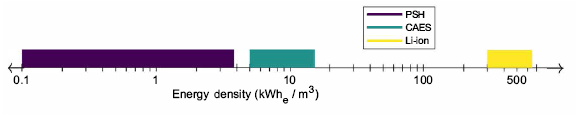

圖3.9 CAES系統的典型能量密度范圍
由于這些原因，具有地上空氣存儲的CAES系統通常不利于短期儲存。而液態空氣儲能系統可能是一個例外。
對于地下儲氣庫，通常研究的地質選擇是穹窿或?qū)訝铥}穴、含水層、枯竭的油氣井和硬巖礦山。圖3.10說明了每個選項。

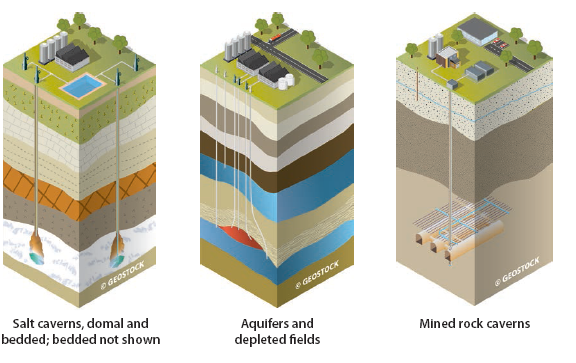

圖3.10 儲存壓縮空氣的地層示意圖
穹窿或?qū)訝铥}穴儲存洞穴是使用水溶開采法創建的。在這個過程中，首先在鹽層中鉆孔，然后將水抽到地下以溶解鹽，再去除飽和鹽水用于廢物處理。穹窿的形狀由一層油膜控制，以防止洞頂溶解。水溶開采是一個成熟的過程，用于創建用于儲存天然氣和廢物的洞穴。在美國，適宜的鹽層集中在墨西哥灣沿岸、五大湖區的東半部以及在大平原的一些地區。
與涉及采礦作業的其他空氣儲存方案相比，含水層和枯竭的油氣井通常按原樣使用。 在含水層的首次設置過程中，注入空氣以調節水位。對于油氣井，設置可能涉及沖洗殘留的碳氫化合物液體和氣體。否則，在油井用于CAES系統之前未去除的殘留碳氫化合物可能會混入儲存的空氣中，并在提取空氣時釋放，從而產生溫室氣體。
采礦作業留下的硬巖洞穴可用于空氣儲存。在某些情況下，可能必須密封礦區以防止泄漏。這種類型的地質對壓縮空氣儲存很有吸引力，但合適的地點數量是有限的。可以使用標準采礦方法創建新洞穴，但成本可能高得令人望而卻步，除非開采的材料具有更高的價值。
需要注意的是，鹽穴和硬巖洞穴的大小可以調整為容納提供指定能量容量（通過溶液或巖石開采）所需的壓縮空氣量。另一方面，含水層和枯竭油氣井的最大體積是由地質條件決定的。如果所需的能量容量超過可用體積，則必須識別和開發相鄰的地層。
有幾個指標用于比較地下地層。第一個是評估和開發CAES系統的投資成本。這一成本包括鉆探巖石樣品和測試井、申請許可證、進行地震測試和測試注入等步驟的成本。大部分成本與能源容量有關，盡管一些成本（例如注入/提取井的鉆探）與空氣流量有關，因此與CAES系統的裝機容量有關。其他指標是存儲空氣的最小壓力和最大壓力。需要最小壓力來保持地下地層的結構完整性，并匹配最小渦輪輸入壓力。保持這種壓力的氣體稱為緩沖氣體，它被注入但從不被提取。最小壓力通過考慮結構完整性或通過第一個膨脹設施的設計入口壓力來設置，以較大者為準。最大壓力由地下地層的物理特性決定。
其他指標是孔隙度和滲透率?？紫堵适遣牧现锌瞻卓臻g的大小。滲透率是衡量流體流過材料的難易程度。其材料可以是多孔的而不是可滲透的。含水層和枯竭的礦井充滿了各種形狀和大小的巖石，在它們之間的空隙和巖石本身可進入的孔隙中為空氣留出了一些空間。低孔隙率意味著更少的空氣體積。低滲透率意味著注入或抽出空氣時的壓力損失較高。可以降低空氣流速以最小化壓力損失，或者可以添加額外的注入/提取井。鹽層和硬巖洞穴幾乎完全是空的，因此在注入時抽取空氣損失較低。
注入和抽取速率的另一個考慮因素是用于保持空氣的地下地層的結構完整性。這會影響充放電循環頻率，因此可能限制CAES系統的運行概況。
儲存場地的自排放率也很重要，也就通過周圍土壤的空氣泄漏。在通常情況下，上覆巖石的滲透率不同于壓縮空氣所在地質層的滲透率。對于鹽巖層和硬巖洞穴，泄漏率可能非常低。對于其他地下儲氣庫方案，泄漏率取決于現場的具體情況。在任何情況下，CAES系統自放電率的主要因素可能是蓄熱。研究文獻表明，美國大部分地區用于構建CAES系統地質條件良好（圖3.11）。文獻還發現了其他國家的一些有利地質條件。然而，區域分析通常是在宏觀層面上進行的，而技術和經濟可行性則必須在特定地點進行評估。
圖3.11美國用于構建CAES系統地質條件良好的地區
壓縮空氣最有利的存儲類型是鹽穴，因為鹽穴的開發風險較低，內部壓力損失最小，并且與頻繁的充放電循環兼容。然而，CAES系統將不得不與鹽穴的其他用途競爭：這種鹽穴目前用于儲存天然氣和廢物，而未來可能用于儲存氫氣和可能捕獲的二氧化碳。尤其是氫氣，而氫氣對儲存提出了挑戰，因為它是一種小分子，可以很容易地在許多材料中擴散，并且具有化學和生物反應性。迄今為止，鹽穴一直是地下儲氫的首選方法，因為其他形式的儲氫更容易泄漏，而且鹽與氫的反應性較低。CAES系統的能量密度比化學儲能系統低大約10倍，化學儲能不僅限于發電，因為氫氣和其他分子可用作化學過程的原料。因此，如果可用于儲存應用的鹽穴供應在地質上是有限的，那么化學能（即氫氣）儲存將是更高價值的，因此是首選，而不是用于CAES系統。
而多孔地質（包括含水層和枯竭的井）也被用來儲存天然氣，但這些設施是季節性循環的，而不是像CAES系統預期的那樣每天或每周循環。由于化學鍵的高能量密度，儲存天然氣的循環頻率低是經濟的。對于依賴機械能的CAES系統，可能會根據現場條件進行更頻繁的充放電循環。CAES的水力壓裂可用于提高滲透率，但在該領域發表的研究報告很少。
在2009年至2016年期間，美國一家公司曾嘗試為D-CAES項目開發廢棄的天然氣儲層，但該努力并未超出征求建議書階段，因為事實證明該項目在經濟上與替代存儲投標相比沒有競爭力。雖然A-CAES可以緩解一些使該項目失去競爭力的技術問題，但在碳排放不顯著的情況下，從儲層中去除殘留的甲烷將是一個仍然存在的挑戰。
最近發表的一篇論文對含水層的CAES系統進行了研究。它討論了相關分析研究，并總結了2003年提出的愛荷華州含水層和上世紀80年代初期伊利諾伊州含水層現場測試的結果。得出的結論是，主要挑戰是含水層的地質異質性以及需要更好的建模和表征方法來準確評估給定含水層對CAES的適用性。在適當?shù)臈l件下，多孔介質可能具有成本和性能特征，使其可用于地下空氣儲存。
除非可以從先前的研究中獲得信息，否則必須為任何地下儲存方案收集特定地點的數據以確定可行性。這需要數十萬美元到數百萬美元的前期投資，具體取決于所需的分析。雖然不能保證地下儲存方案的可行性，但多孔介質儲存地點的適用性將存在更大的不確定性。
總體而言，壓縮空氣儲存最有利的選擇是鹽穴和廢棄的硬巖礦山。這兩者都有競爭用途的需求，例如化學儲能，而且兩者都供應有限。對于多孔介質，適用性取決于特定地點的條件以及確保由此產生的能量容量成本和對效率的影響是可接受的。從歷史上看，在美國開發CAES項目的一些嘗試低估了選址挑戰。展望未來，需要對確定合適的地下儲存地點的挑戰進行更多研究，以評估CAES在電網規模儲能中的作用是否更有意義。
（2）蓄熱容量要求
如第3.3.4節所述，A-CAES系統要求壓縮被儲存起來，然后在壓縮空氣膨脹期間恢復。考慮到所涉及的高壓和高溫，使用加壓容器進行蓄熱是不切實際的。因此，熱交換是必要的，因為可能在空氣和蓄熱器之間使用中間傳熱流體。300℃～400℃的溫度是A-CAES系統的典型溫度，這些溫度低于第4章關于熱儲能系統的溫度。盡管如此，整體設計過程是相同的，可以靈活地對蓄熱材料、絕緣材料、容器、熱交換器等做出不同的選擇。主要區別在于較低的溫度允許使用成本更低的材料儲能，從而降低熱儲能成本。
盡管由于環境濕度的原因，水凝結會產生一些潛熱，，但空氣冷卻主要是從空氣中去除顯熱。雖然使用潛熱或結合顯熱和潛熱進行蓄熱是可能的，但使用顯熱儲存盡可能多地從壓縮空氣中回收熱能可能是最具成本效益的。400℃的最高溫度與使用導熱油的聚光太陽能發電設施設計中的溫度相當。盡管導熱油可能是一種合適的傳熱流體，但它并不是成本最低的儲能選擇。其他選擇是使用回收混凝土或廢金屬等材料的溫躍層或固體存儲。固體儲能系統可以使用與傳熱流體的間接或直接接觸熱交換，這取決于兩種材料的相容性。
（3）等容或等壓壓縮空氣儲存
在等容存儲中，壓縮空氣的體積在壓力變化時保持不變。McIntosh壓縮空氣儲能系統和Huntorf壓縮空氣儲能系統都在鹽穴中使用等容儲存技術。
等壓儲存系統使用流體（例如水）來將壓縮空氣并保持恒定壓力。這種流體可以儲存在地表的水池中，使靜水壓力等于地下地層中壓縮空氣的壓力。在排放時，流體占據了之前被空氣占據的體積，因此不需要采用緩沖氣體，盡管最小存儲壓力仍受渦輪機所需輸入壓力的限制。因為等壓儲存設計可以保持恒定的高壓，并減少了節流的需要。因此，等壓儲能系統可以實現比等容儲能系統高2到3倍的能量密度。
雖然等壓儲存可以提供更高的能量密度，但壓力補償?shù)倪x擇流體有實際限制。在這個過程中，鹽會溶解在水中，形成飽和鹽水，腐蝕管道和電力設備。保護性涂層能夠以額外的成本減輕腐蝕。另一種緩解方法是使用一層油來減少鹽水蒸發到壓縮空氣中?；蛘呖梢允褂盟酝獾囊后w，但它們必須便宜且無毒。由于這些原因，通常建議使用等壓儲存建議使用硬巖洞穴的項目。
例如再生混凝土或廢金屬。固態存儲系統可以使用間接或直接與傳熱流體接觸換熱，但須符合兩者的相容性材料。
圖3.12 地面儲氣罐提供壓力，以便在恒壓下抽取空氣
