中國儲能網訊：關鍵體會5：儲能系統與太陽能發電設施相得益彰
儲能未來研究(SFS) 系列中的《廣泛部署對電網運行的影響》報告展示了晝間儲能系統和可再生能源之間的高度協同關系，尤其是與太陽能發電設施的配套。隨著太陽能發電設施增加部署，將會改變凈負載的電力變化曲線。

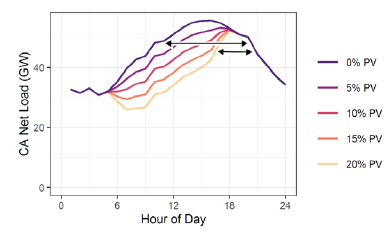

圖8舉例說明了加州峰值期間每日凈負載如何變化，太陽能發電貢獻從年負載的0%增加到20%。在幾乎所有表現出中午到晚上峰值需求的地方，增加太陽能發電設施部署的一個關鍵結果是縮短了峰值凈負荷期間的持續時間。這減少了提供固定容量所需的儲能系統時間（因此也降低了成本），這是一個主要的價值來源（關鍵體會3）。
圖8 太陽能發電設施部署的增加表明凈負載峰值的持續時間縮短

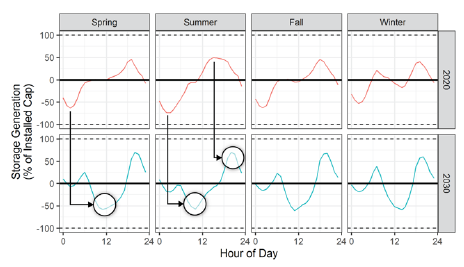

圖9說明了隨著太陽能發電設施裝機容量的增加，儲能系統運營如何隨著凈負載的變化而變化。頂部曲線顯示了2020年模擬條件下的美國晝間儲能平均充放電的概況，其中儲能系統主要在夜間充電，這對應于最低的凈負荷水平。底部面板顯示了2030年模擬條件的結果，其中部署的太陽能發電設施大幅增加。儲能系統充電的時間大部分將轉移到中午，這與過剩的太陽能發電量的可用性相吻合。
圖9. 太陽能發電設施部署的增加表明儲能系統提供固定容量所需的持續時間縮短。
然而，就儲能系統價值而言，最重要的變化發生在放電模式中。在2020年的夏季高峰值期間，為了加長放電時間，儲能系統必須以一部分的裝機容量運行，從而降低其滿足電力系統峰值需求的能力。而在2030年的情況下，由于太陽能發電設施在當天晚些時候產生了一個持續時間較短的峰值期間，而儲能系統能夠以完全的裝機容量放電。

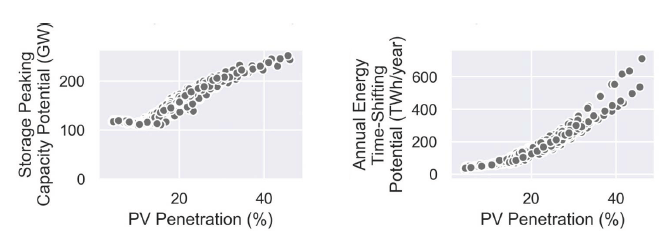

峰值凈負載形態的變化增加了儲能系統滿足峰值需求的潛力，并增加了能源時移機會。圖10（左）顯示了在每種情況下，美國在每年提供峰值容量的晝間儲能（<12小時）的潛力，并繪制為太陽能發電貢獻的函數曲線。該曲線代表了在高需求期間可靠提供固定容量的儲能系統容量，并可能取代傳統的峰值容量。相對于2020年的水平，美國儲能系統滿足峰值需求的潛力翻了一番，太陽能發電量將占35%。隨著許多地區的凈負荷峰值轉移到太陽能發電設施發電量較低的冬季，最終趨于平穩。
圖10.作為太陽能貢獻函數曲線的晝間儲能峰值容量潛力（長達12小時）（左）和作為太陽能發電貢獻曲線的晝間能量時移潛力（右）。
隨著太陽能發電設施部署的增加，它也增加了儲能系統提供時移潛力的潛力，如圖9所示。風力發電和晝夜儲能之間的關系不太相關，因為風力發電設施每天的發電模式并不會表現一致，而且風力發電和儲能系統裝機容量之間的協同作用發生在較長的時間段內。風力發電與儲能系統提供輸電效益的能力之間也存在重要關系，這使得儲能系統與風力發電之間的整體相互作用比儲能系統與太陽能發電設施之間的相互作用更加復雜。
隨著可再生能源在電力系統的作用增加，儲能系統價值和機會的增加轉化為儲能部署的增加。

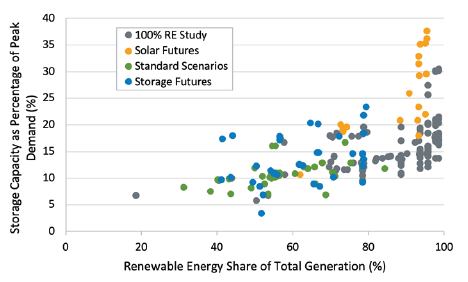

圖11顯示了在多個研究方案的一系列假設和約束條件下，儲能總?cè)萘孔鳛榭稍偕茉簇暙I(xiàn)的函數曲線?？偟膩碚f，這些研究考慮了200多個場景，可再生能源的貢獻率從20%到100%不等，顯示了可再生能源發電設施和儲能系統部署在大量場景中的緊密關系，這些場景具有不同的假設和約束條件。
圖11. 儲能系統容量作為可再生能源貢獻的函數（%）。
關鍵體會6：成本降低和備用電源的價值提高了建筑級儲能系統的采用率
儲能未來研究(SFS)發布的《儲能系統未來研究：分布式太陽能和儲能系統展望：方法論和場景》的報告討論了在未來幾十年內采用分布式（用戶側）太陽能發電設施與電池儲能系統系統將會如何發展。該研究使用了NREL分布式發電市場需求模型中的新功能，預測到2050年美國的客戶都將采用太陽能發電設施都配套部署電池儲能系統?？偟膩碚f，在研究的這些場景中，描述了用戶側儲能系統的未來潛力，并確定了采用的關鍵驅動因素。
正如模型所示，在所有研究場景下，與太陽能發電設施配套部署的分布式電池儲能系統都具有巨大的經濟潛力，美國部署的電池儲能系統的部署規模將從85GW/170GWh到244GW/490GWh不等。但是由于投資回收期長，客戶采用的潛力要低得多。更低的電池成本和更高的備用電源價值提高了客戶在建模中的采用率。
太陽能發電設施成本的降低也顯著地影響太陽能+儲能項目的部署和采用，此外，儲能系統部署可能與太陽能發電設施成本降低呈非線性關系。除了報告中介紹的主要情景外，還評估了具有突破性（非常低）太陽能發電設施成本預測和低電池成本的情景。在這種情況下，分布式電池儲能系統系統的預計采用量將超過40GW（82GWh），如圖12所示。

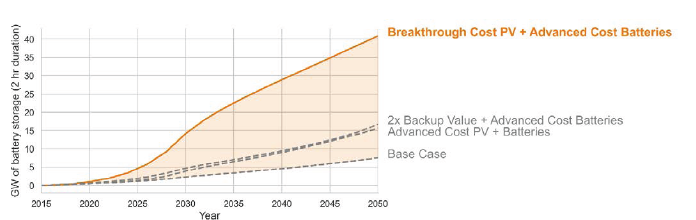

圖12.隨著成本的降低，分布式儲能系統的預計采用率隨著時間的推移而增加，如果太陽能發電設施成本降低，則會顯著增加。
關鍵體會7：儲能系統的持續時間可能會隨著部署的增加而增加
關鍵體會3證明了為經濟部署提供固定容量的重要性。在提供固定容量的過程中，確定儲能系統成本競爭力的一個關鍵因素是確定所需的最短持續時間。在美國大部分地區，當?shù)厥袌鲞\(yùn)營商已經確定，4小時的持續時間足以滿夏季峰值電力需求。

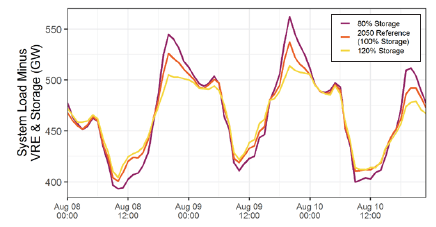

隨著儲能部署的增加，凈峰值負載期間的持續時間將會增長，需要更多的儲能容量（更長的持續時間）來提供電力。圖13顯示了在參考2050年儲能部署情景中，在三天的峰值需求期間中不同儲能系統量的凈需求。它還顯示了在儲能裝機容量或多或少的情況下的凈需求。儲能系統部署水平的提高會擴大峰值期間，從而增加所需的儲能容量，以提供固定容量并繼續降低凈峰值需求。
圖13.隨著儲能部署的增加，凈負載峰值期間也在擴展，需要持續時間更長的儲能系統來保障穩定的供電。
關鍵體會5表明，增加太陽能發電設施部署有助于抵消這種影響。然而這一好處是有限的，因為在某些情況下，持續時間較短的儲能系統預計會降額（這也意味著降低價值），這為部署較長持續時間的儲能系統提供了額外的激勵。

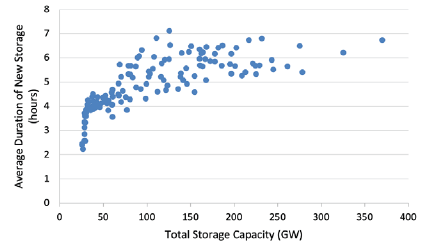

在儲能未來研究(SFS)的研究中觀察到了這種效應。圖14顯示了在具有參考電池成本變化的情況下，部署新的儲能系統的平均持續時間與總儲能容量的關系。最初部署主要是2～4小時儲能系統，這是由于主要發生在夏季下午較短的峰值期間。隨著太陽能發電設施部署產生關鍵體會4中討論的縮小效應，這些峰值時間得以維持。儲能系統的持續時間需要增加以滿足更長持續時間的峰值期間。這為能夠持續更長時間的新興技術或現有的長時儲能技術（如抽水蓄能發電設施）提供了更多的市場機會。
圖14.儲能系統部署的平均持續時間隨著儲能系統總裝機容量的增加而增加，最高可達約200GW。
關鍵體會8：季節性儲能系統技術對于100%清潔能源系統變得尤為重要
儲能未來研究(SFS)的情景評估了顯著但不完全的脫碳情景。然而，隨著電力系統轉向非常高的可再生能源貢獻（可再生能源超過90%），這些情景以及相關工作中評估的情景指向多日儲能系統或季節性儲能系統的潛在作用。

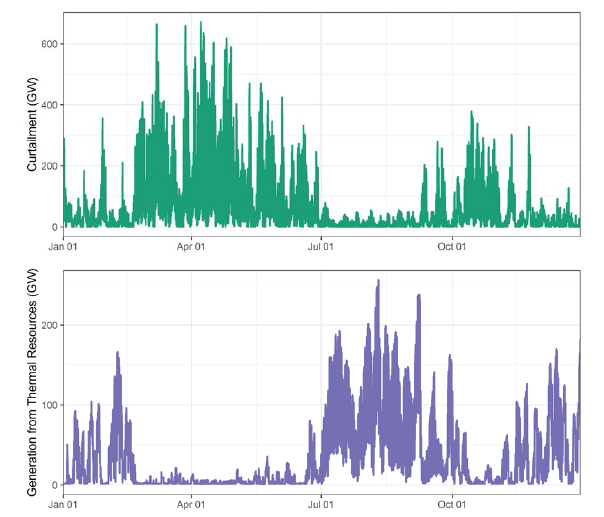

圖15.可再生能源供應和電力需求的季節性不匹配表明了季節性儲能系統的潛在機會。上圖顯示熱儲能系統在夏季的大量使用，而下圖中的春季中，熱儲能系統的應用則很少。
在夏季風輸出量相對較低的時期和冬季太陽能輸出量相對較低的時期，熱儲能資源得以大量使用。
可再生能源和晝間儲能滿足這一需求的能力降低了，因為電力供應在一年中的大部分時間已經飽和，下圖顯示的削減量就說明了這一點。在一年中的大部分時間里，任何額外的晝間儲能系統都會閑置，從而降低其成本效益。季節性儲能系統可以提供一種經濟的替代方法，在春季和秋季儲存多余的發電量，并將其轉移到夏季和冬季。

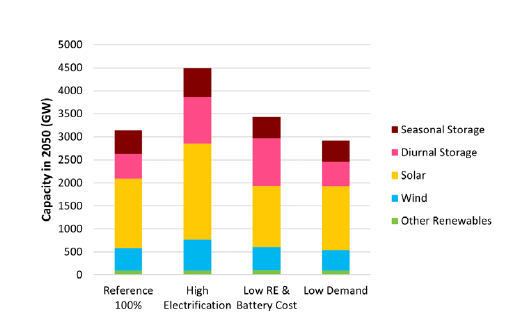

圖16顯示了另外一組案例的結果，評估了100%清潔能源情景。在這些情況下，使用可再生燃料（如氫氣）以燃?xì)廨啓C(jī)的形式模擬季節性儲能系統。在這些情景中，部署了大量（400GW以上）的季節性儲能系統，證明了擁有能夠克服可再生能源發電和電力需求系統中季節性不匹配的技術價值。如果具有足夠的成本競爭力，其他季節性儲能系統技術也可以在其中發揮這一作用。
圖16.2050年達到100%需求情景的裝機容量和發電量
結論
“儲能未來研究”中確定的八個關鍵體會突出了一些重要要素，以幫助主要利益相關者為不斷發展的電網以及儲能系統的潛在角色和價值做好準備。雖然儲能未來研究的結果表明部署的儲能系統裝機容量有望在2050年之前增長五倍，但仍有一些不確定性可能會改變這一研究中確定的儲能裝機容量增長和演變軌跡。其不確定性包括：
（1）儲能系統增長和補償：關鍵體會1總結了儲能系統未來研究的主要結論，指出在各種電網演變情景下能源儲能系統的重大部署。即使沒有脫碳政策，儲能系統作為峰值容量的新來源也具有很強的競爭力，許多預測都表明將顯著增長。然而，認識到技術或政策變化可能會影響儲能系統的增長仍然很重要。盡管過去十年對監管框架進行了重大修改，但儲能系統仍然是一項具有挑戰性的技術，無法適當?shù)卦u估和補償，尤其是在重組的市場中。如果儲能系統沒有得到公平補償，可能會導致儲能部署不理想。
（2）技術演進：關鍵體會2顯示鋰離子電池儲能系統近年在儲能系統市場中的主導地位。然而，為了改進其他儲能技術已經進行了大量的研發工作。多種儲能技術可能會與鋰離子電池儲能系統競爭，特別是對于持續時間更長的儲能應用?？紤]新興技術和下一代現有技術（例如抽水蓄發電設施）的未來機會，利益相關者可能會受益。
（3）儲能系統作為容量資源：關鍵體會3展示了儲能系統作為容量資源的重要性。這一價值以及儲能部署取決于對儲能系統的適當估值和補償——這依賴于反映儲能系統隨著儲能系統和可再生能源的部署增加而提供穩定容量的能力的市場規則。其規則可以解釋基于邊際價格的市場對收入的影響，以確保足以支持最優的儲能系統裝機容量。
（4）靈活負載的作用：關鍵體會4表明，為了以最低成本使電力部門脫碳，利用各種靈活性資源（其中一些可能比儲能成本更低）仍然很重要。更好地描述需求響應、靈活負載的實際貢獻潛力和成本對于更好地理解儲能系統獲得的市場機會至關重要。
（5）儲能系統和可再生能源：隨著電網脫碳目標的增加，關鍵體會5強調儲能系統是部署清潔發電的重要支持技術。研究發現晝間儲能和太陽能發電設施之間有著顯著的協同作用，但這可能會因為一些因素而改變。潛在的大規模供暖電氣化可能會將美國大部分地區的峰值負荷轉移到冬季，這將產生更長的需求峰值，更難以滿足儲能系統和太陽能發電設施的需求。這種轉變可能會增加風力發電和長時儲能系統的價值。成本更低、持續時間更長的儲能系統及其提高輸電利用率的能力也可能為風力發電設施和儲能系統帶來更多的協同機會。
（6）分布式儲能系統：關鍵體會6表明，分布式儲能系統在所有研究場景下都具有巨大的經濟潛力，但客戶可能只有在他們的投資得到更快回報時才愿意購買。分布式能源的新興價值流和不斷發展的補償機制可以激勵更多的采用。此外，電氣化可能會對儲能系統的采用產生積極或消極的影響。例如，在冬天停電期間，大規模轉向電加熱可以顯著增加建筑物中采用備用電源的價值。與其相反，越來越多地采用電動汽車及其提供備用電源的潛力可能會限制分布式儲能系統的采用。為了理解這些細微差別，需要對這一領域的客戶行為進行更多研究。
（7）不斷發展的儲能系統持續時間：關鍵體會7顯示了儲能系統持續時間增加的總體趨勢，鑒于其能夠滿足夏季高峰需求。4小時儲能系統的初始值很高，然而隨著儲能系統部署的增加，更長的持續時間通常變得更具競爭力，盡管這種趨勢是由多種因素驅動的，例如甚至可以抵消短時儲能系統的容量價值。持續時間更長的儲能系統可以提供額外的服務，例如電網彈性或提供新傳輸?shù)难a(bǔ)充或替代。
（8）季節性儲能系統作用：關鍵體會8表明，隨著電力系統采用的清潔能源接近100%，儲能系統可以發揮越來越重要的作用，并且它可以在轉型的電力系統中發揮多重作用。關鍵的季節性儲能技術涉及可再生燃料的生產和儲存，可用于工業或運輸中的多種應用。因此，季節性電力儲能系統可以與其他應用分擔基礎設施成本。這些季節性儲能技術的成本以及與效率相關的權衡以及與持續時間較短儲能系統時間的相互作用需要進一步研究。
