中國儲能網訊：2020年3月，IRENA（國際可再生能源署）發布了《Electricity Storage Evaluation Framework: Assessing system value and ensuring project viability》。本文是報告第III部分全球8種儲能應用案例的第1部分：運行備用。
英文原文鏈接：
https://www.irena.org/publications/2020/Mar/Electricity-Storage-Valuation-Framework-2020
1.挑戰：不斷上升的運行備用需求和更快的響應要求
為了保持電力供需平衡，發電必須時刻與需求相等。運行備用定義為除了滿足實際負荷要求之外的額外備用容量。供電和需求之間的任何不匹配會導致電網頻率偏離正常值范圍。如果發電超過需求，頻率會升高；如果發電小于需求，頻率會下降。任何頻率的突降一開始會被同步發電機的慣性削弱，然后發電機調速器的下垂控制以一定的容量來調整頻率（非同步控制器也能響應。但是，逆變器無固有慣性，只有類似慣性的響應特性，其響應特性還在研究和開發中）。此外，電網運營商會采購進行快速動作響應的運行備用容量，來對供電和需求之間的不平衡進行響應。

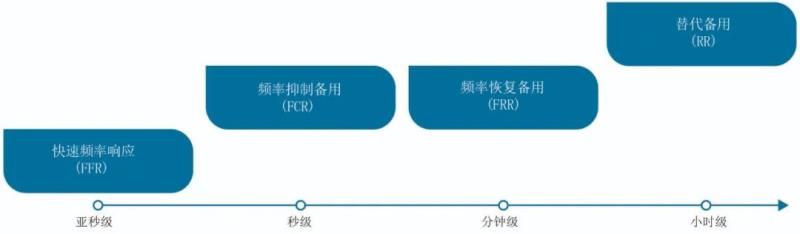

運行備用是在所需容量之外，用于跟隨實際負荷需求的容量（發電和負荷響應容量），它需要保持在線或備用，在發生負荷上升或發電下降時提供備用（Ela，Milligan and Kirby，2011）。不同的電力系統，有不同的運行備用類型。圖1顯示了歐洲運行備用的概覽。
圖1 運行備用概述
當電網中VRE的比重較低時，運營備用需求傳統上是按照最大負荷的一定比例或者根據系統最大事故備用確定的，換句話說，也就是此時最大的發電單元。在低VRE比例下，備用分為了FCR（頻率抑制備用）或者主備用、FRR（頻率恢復備用）或輔備用、RR（替代備用）或第三備用。FCR用于阻止頻率偏差，需要在事故第一時間動作。FRR將頻率恢復到正常值，需要在30秒內動作。RR用于替代FRR，在15分鐘內動作。
在VRE比例低時，系統慣性較高，因此頻率變化率（RoCoF）較低，足以提供秒級頻率響應。然而，當VRE比例高時，由于風電和光伏發電是非同步的，系統慣性降低，提高了RoCoF（頻率變化率）。如果沒有提前做好規劃，會威脅到系統穩定性。典型案例是2016年南澳洲停電事故（2016年11月26日，龍卷風損壞了三條輸電線路引起跳閘。這導致南澳洲電網連續發生6次電壓跌落。這些故障激發了風力發電廠的保護措施，減少了該區域456MW發電功率，增加了Heywood通道的潮流并引發跳閘。該損失以及該區域高比例VRE和Murraylink通道的高RoCoF，引起了頻率快速下降，超出了系統處理能力，最終引發了停電）（AEMO，2017a）。
此外，高比例的光伏發電和風力發電意味著這些資源帶來的波動性和不確定性必須要考慮進來。需要增加系統運行備用需要來補償VRE預測偏差。如何考慮預測偏差是目前在廣泛研究的內容，不在本文研究范圍內。
此處的簡介主要是對新型運行備用的定義，其中儲能是一項適用的技術，這些新的備用產品是如何促進儲能在電力系統中更多的應用。
2.提供備用的創新產品
電力儲能具有最小閑置成本和在幾百毫秒內提供最大出力的特點，是一種提供運行備用的理想資源。電池可以提供比熱力發電更快速的響應，意味著特定的產品，比如FFR（或者增強頻率響應[EFR]）可以設計用來替代傳統的主備用產品。但是，儲能系統的投資較高，必須與需求響應等其他方式進行競爭，包括VRE棄電、需求響應。因為這個原因，創新產品要能夠有助于獲取儲能所有的系統價值。

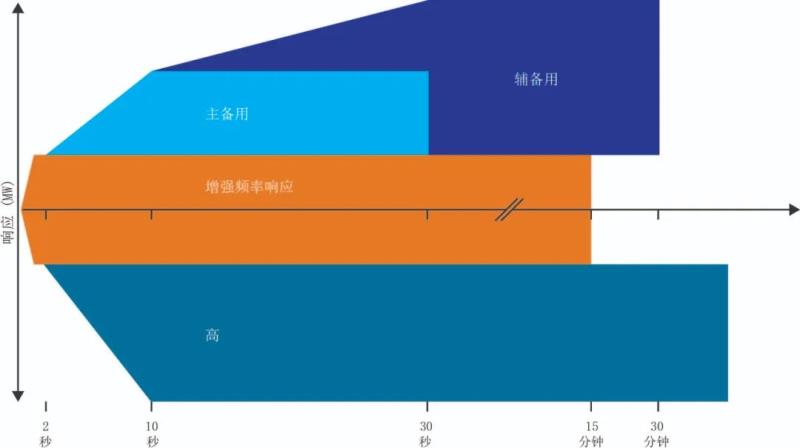

基于此，英國國家電網開發了一種增強頻率響應（EFR）產品。EFR是一種動態服務，系統頻率的變化時，有功功率按照一定比例變化。EFR尤其適用于儲能，它要求在頻率超出閾值1秒之內進行響應。頻率的閾值可能是±0.05Hz（服務1，寬頻）或±0.015Hz（服務2，窄頻）。圖2展示了英國EFR和其他頻率響應服務。
圖2 英國頻率響應服務
除了英國已經實施并在日常運營中使用的EFR產品之外，其他電力系統也有類似的產品，雖然還沒有實施，將會鼓勵儲能參與并提供備用。例如，澳大利亞能源市場運營商（AEMO）開發了一種FFR產品，AEMO將其定位為“通過發電或負荷在2秒內快速增加或減少有功，校正供需不平衡并幫助管理電力系統頻率”（AEMO，2017b）。
另一個FFR產品是2019年1月美國田納西州電力可靠性委員會（ERCOT）批準的產品，將在不遲于2020年1月投用。它是響應備用（與FCR或一次調頻類似）（RRS）的子產品，會在59.85Hz（注意：在美國，電網頻率是60Hz，不是50Hz）頻率時觸發，需在0.25s內進行完全響應并持續15分鐘（Matevosyan，2019）。最后一項要求對于儲能參與備用市場很關鍵，需要儲存足夠的能量來保證放電15分鐘。
這些產品的引入使得對系統頻率偏差的快速響應成為可能。這將最終帶來最小在線慣性要求，如ERCOT證明的那樣，該產品給電網引入慣性約束來控制RoCoF。ERCOT計算最小（或臨界）慣性作為所需在線慣性，以便負荷資源可以在頻率下降到59.3Hz之前對最大發電單元跳閘進行響應（注意負荷資源可以在0.5s內響應）（Matevosyan，2019）。ERCOT參考了需求響應，但是儲能也能提供快速響應能力。
3.運行備用對儲能應用的影響
在一些儲能可以獲得額外收入的地區，出于快速調頻響應、新產品設計的需求，對儲能的應用進行了激勵。
例如，2016年8月，英國國家電網發布了200MW的EFR招標，收到了64份報價，其中61個是電池儲能項目，2個是需求響應，1個是熱力發電。其中，國家電網選了8個電池供應商，平均價格為9.44英鎊/MWh，保證4年總計201MWh的電廠儲能容量（national Grid，2016b）。這次競拍中的兩個具體例子是授予LowCarbon在Glassenbury、Cleator安裝40MW、10MW鋰電池項目。Glassenbury容量為28MWh，Cleator容量是7MWh。這兩個項目目前提供了英國四分之一的EFR容量，幫助電網穩定了頻率（Low Carbon，2019）。

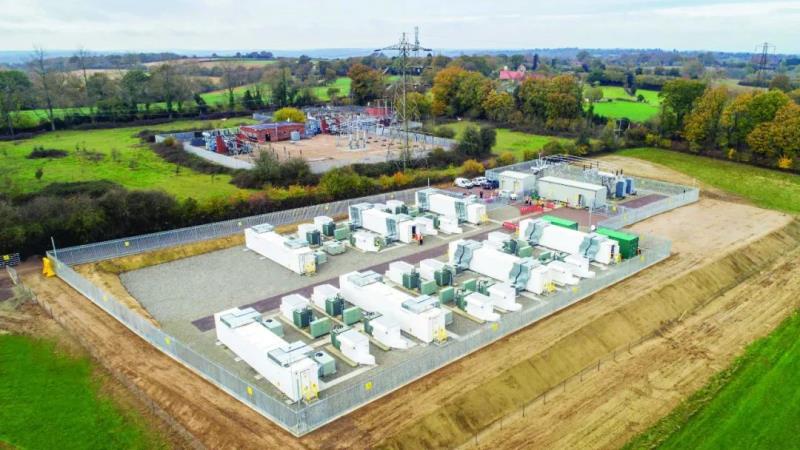

圖3 Low Carbon的Glassenbury項目
另一個典型案例是特斯拉在南澳洲開發的100MW/29MWh叫做Hornsdale PowerReserve儲能項目。它靠近Jamestown的309MW風電場。該項目也是全球最大的儲能電站項目。在2016年南澳洲停電事故后，該項目用于提供頻率控制和短時電網安全服務。該項目于2017年12月1號起進入運營（Hornsdale Power Reserve，2019）。項目總投資8900萬澳元，約合690澳元/kWh。價格看起來很高（特斯拉Powerwall的成本是642澳元/kWh），但是項目必須在100天內完工，只有特斯拉可以滿足要求，因此抬高了項目造價（Brakels，2018）。

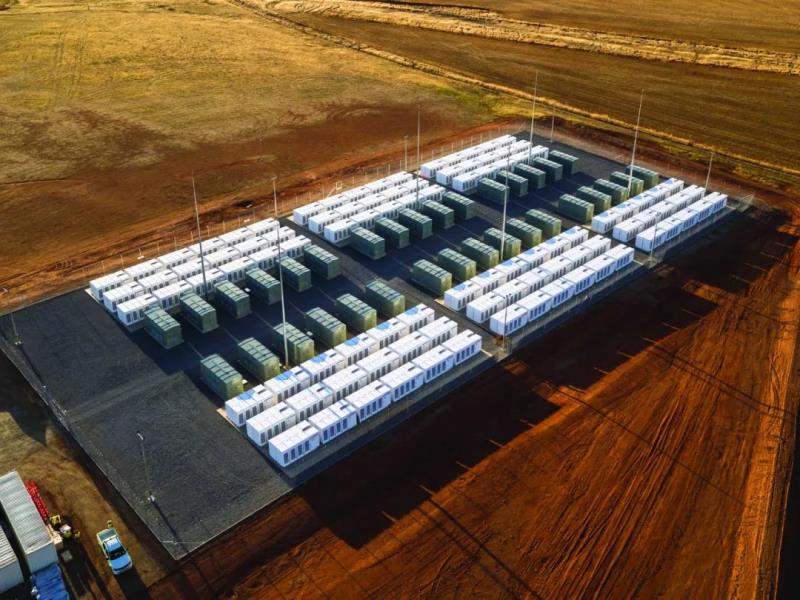

圖4 Hornsdale Power Reserve項目
4.儲能提供運行備用
前述章節提到的項目已經投入運行，分別幫助其電力系統穩定了頻率。
英國項目案例中，并沒有數據表明儲能是如何提供EFR的，主要是因為該服務并沒有完全對市場參與者開放。但EFR有望在未來的調頻市場中占據一席之地。這些服務目前由招標的8個項目根據電網運營商的要求提供。目前僅能從學術研究中獲得儲能是如何提供此項服務的相關信息（Canevese et al.，2017），這些研究中對英國以及歐洲大陸上電池提供EFR進行了模擬。
南澳洲的項目中，電池的調度信息是可以在HornsdalePower Reserve網站上獲得的（Hornsdale Power Reserve，2019）。該電池項目可以從能源套利、頻率控制輔助服務（FCAS）中疊加收益，電池的總體價值目前仍不明朗。由于項目已經運行了一年多，一些研究者已經研究了它帶來的價值和收入。首先，Neoen作為項目業主每年賺了4百萬澳元（約280萬美元），并將在未來10年獲得這項收入以保證政府就可以使用90MW/10MWh的頻率控制輔助服務（FCAS）。這項收入類似于補貼（Brakels，2018）。剩下的30MW/119MWh可以參與其他不同的電力市場，這也是電池獲取現金流的大部分。
2018年，除了這4百萬澳元外，電池提供FCAS服務和套利的收入是2500萬澳元。此外，AEMO聲稱僅2018年第4季度，電池儲能就獲得了4百萬澳元的FCAS收入（Parkinson，2019）。假設每個季度都能獲得這項收入，2500萬澳元中，1600萬澳元來自FCAS服務，9百萬澳元來自能源套利。因此，F(xiàn)CAS是主要的收入來源。除此之外，假設年度收入是2900（2500+400）萬澳元，項目將在四年后收回投資。特斯拉聲稱收到的FCAS服務費不足三分之一，因為響應太快無法計算（Cunsolo，2018）。但是，如前所述，AEMO計劃實施FFR服務，這將增加電池項目的現金流。

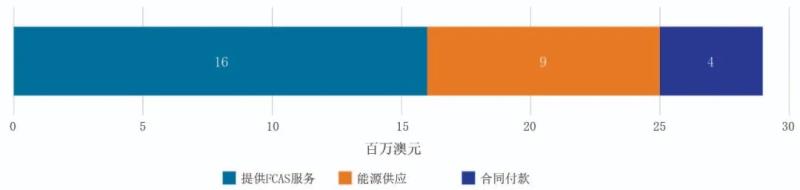

圖5 Hornsdale Power Reserve 2018年收入

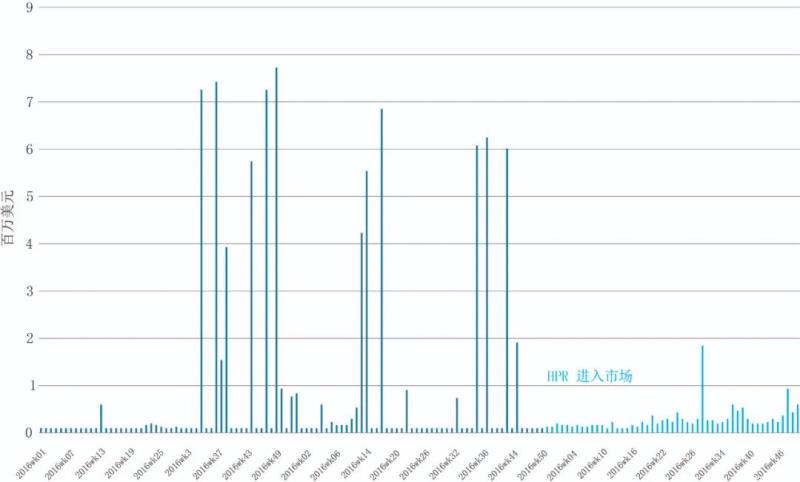

對于價值方面，電池已經被證明可以降低南澳洲的FCAS成本，如圖34所示。數據顯示2016年末和2017年，現役化石燃料發電機的支出非常高，6個星期超過了7百萬澳元。Hornsdale項目建成之后，該項服務可以更便宜的方式提供，2018年，F(xiàn)CAS市場的總成本節約估計有4000萬澳元（Parkinson，2018）。
圖6 南澳洲FCAS服務總支出
除了經濟性，電池還能提供快速響應，保持頻率在預設區間。2018年8月25日證實了這一點，電池在當時避免了甩負荷。當天，南威爾士州北部的電力線路遭遇雷擊，切斷了南澳洲與其他州之間的所有連接線路。事故發生時，南澳洲還需要從Victoria調入電力，因電力的不足引起了頻率下降。多虧了Hornsdale項目，它在0.1s內響應，電力系統保持了正常運行（Brakels，2018）。

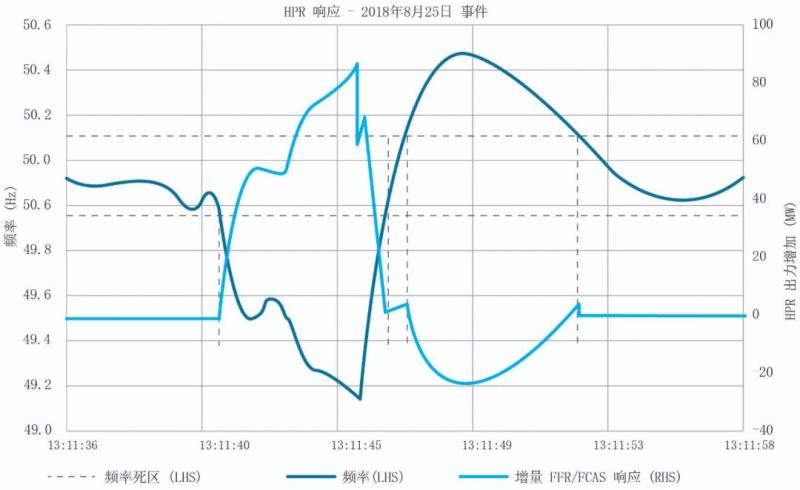

圖7進行了示意。當頻率突然下降，電池出力提高到了80MW以提供穩定性。由于發電的大幅增加，頻率開始反向增長，觸及50.4Hz。這時，電池開始以-20MW的功率進行充電以降低頻率。此后，電網頻率已經穩定到安全范圍內了，電池重新進入備用狀態。
圖7 2018年8月25日Hornsdale在頻率跌落事件中的響應
5.結論（案例1：運行備用）
有高比例非同步發電（比如，VRE）的電力系統，會有較低的慣性，需要資源提供更快的頻率響應來阻止因電力不平衡引起的頻率偏差。這些資源，如儲能，是能夠對任何電力不平衡進行快速響應的高度適用性技術。但是，需要進行市場產品的開發，使得儲能可以提供快速響應，并激勵儲能應用。
英國已經實施了EFR服務，在其電力系統中應用了201MW的電池儲能來提供頻率響應。在南澳洲電力系統中，應用了100MW/129MWh的特斯拉電池來提供FCAS和能源套利服務。2018年，項目獲得了400萬澳元的FCAS服務收益，防止了系統的停電事故發生。
特斯拉聲稱收到的FCAS費用不超過三分之一，因為電池響應太快難以計算。但是，AEMO正計劃引入FFR服務。該服務尤其適用于電池。最后，ERCOT計劃2020年實施FFR服務，該服務已在2019年2月獲批。
6.擴展閱讀
在IRENA《創新圖景報告》中，創新的輔助服務是30種創新方案中的一種。參閱下文獲得更多信息：
IRENA（2019），“InnovationLandscape Brief: Innovative ancillary services”，International Renewable Energy Agency，AbuDhabi.
