中國儲能網訊：國內的氫氣管網建設按下“快進鍵“。
3月出臺的氫能產業發展中長期規劃（2021-2035年）明確，將統籌推進氫能基礎設施建設，其中包括推進開展摻氫天然氣管道、純氫管道等試點示范，以穩步構建高密度、輕量化、低成本、多元化的氫能儲運體系。
近日，玉門油田輸氫管道工程建設開工，將于6月底建成甘肅首條中長距離輸氫管道。今年以來，以寧夏寶廷新能源有限公司至寧夏沃凱瓏新材料有限公司氫氣輸送管道、中國石油玉門油田公司輸氫管道工程為代表的輸氫管道啟動建設。
無論是政策還是項目推進上，我國的氫能管網建設都明顯加快。當前我國的輸氫管道建設目前處于怎樣的水平？規模性的氫能管網建設何時到來？又將對氫能行業產生怎樣的影響？
氫能“血管”建設起步
安全高效的輸氫技術是氫能大規模商業化發展的前提。依據氫在輸送時所處狀態的不同，可分為氣態輸氫、液態輸氫和固態輸氫。
其中高壓氣態輸氫是現階段最為成熟的輸氫方式。根據氫的輸送距離、用氫要求以及用戶的分布情況，高壓氫氣可以通過氫氣管道和長管拖車進行輸送，對于輸送量大且距離較遠的場合，利用管道輸送是最為高效的方式。
根據輸送距離分類，管道輸氫又分為長距離管道輸氫和短距離管道輸氫，前者主要用于制氫單元與氫氣站之間的高壓氫氣的長距離、大規模輸送，輸氫壓力較高、管道直徑較大、建設難度大、成本高。后者主要用于氫氣站與各個用戶之間的中低壓氫氣的配送，輸氫壓力較低，管道直徑較小，建設成本較低。
根據實現方式，又可分為純氫管道和天然摻氫管道。純氫管道的鋪設難度大，初始投資成本較高，是氫能管網建設的終極目標形態；在氫能發展初期，綜合經濟性與可行性，存在利用現有的天然氣管道，將氫氣加壓后輸入，使氫氣與天然氣混合輸送的天然氣摻氫管道方式。
從輸氫管道建設需求來看，無論是與煤炭工業緊密相連的工業副產氫，還是可再生能源制氫資源，主要集中在北方內陸地區，而東部沿海地區氫能產業發展超前，氫能需求量巨大。發展多點供應的氫能管網體系是解決區位氫源供需錯配的根本途徑，長遠來看，也能促進全網氫氣價格平衡，從而建立統一的氫能市場價格體系，實現氫能產業的整體降本和推廣。

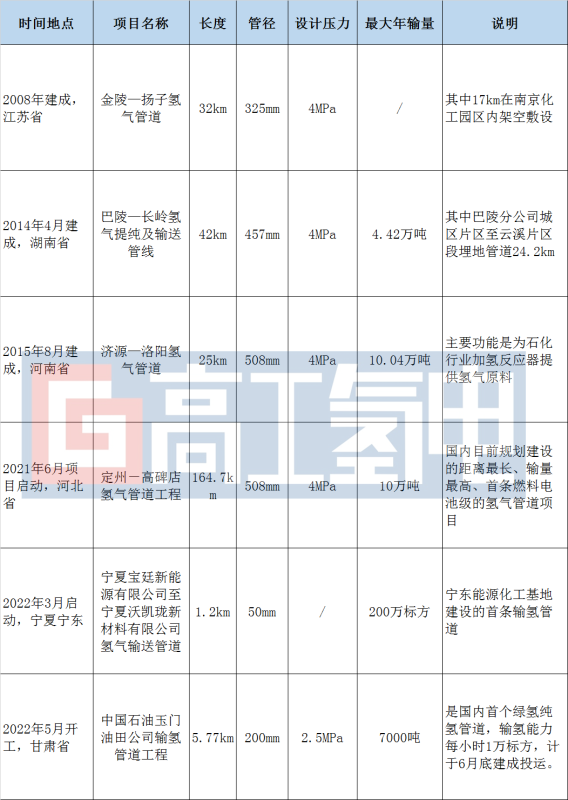

從實際建設情況來看，我國純氫管道建設處于起步階段，規模較小，總里程約400公里，已建項目以化工園區內應用為主，具體如下：
備注：根據公開信息整理，存在遺漏可能
上述純氫管道建設項目主要分布在環渤海灣、長三角等地。其中定州—高碑氫氣管道工程是國內首條氫燃料電池的氫氣管道工程，也是打造京津冀的氫走廊之一，能夠滿足遠期整個京津冀燃料電池的用氫需求。在設計規模上基于各省市出臺的燃料電池或新能源的相關規劃，以及周邊的供氫情況，對北京、天津、雄安新區、保定、高碑店、定州、石家莊、廊坊等地進行了供氫預測。
天然氣摻氫管道建設方面，也已經有廣東海底摻氫管道項目、朝陽天然氣摻氫示范項目、張家口摻氫天然氣管道示范項目、寧夏天然氣摻氫降碳示范化工程中試項目展開先行探索。
整體而言，我國的管道輸氫建設需求巨大，目前相關建設已經起步，但仍以示范項目為主，距離規模化推廣尚有距離。
規模化氫能管網還有多遠？
首當其沖的是技術問題。從可行性較高的摻氫管道分析，研究表明，含20%體積比氫氣的天然氣氫氣混合燃料可以直接使用天然氣輸運管道，無需任何改造，運輸結束后對混合氣體進行氫氣提純。天然氣中的氫濃度為 5%~20% 時用氫地區采用膜分離方法從混合氣中提取氫，氫濃度低于 5% 時采用混合氣重整制氫方法，由此既不增加CO?排放，也具有長距離輸氫的技術可實現性。
但摻氫天然氣混合了烷、氫氣、水、二氧化碳、氧氣等多組份，不同組成的協同反應對碳素鋼、二碳化鋼等材料的疲勞裂紋擴張速率比在氫氣當中的還要加快。目前國內外均未找到一種普世性的可推廣、可復制的技術，面對摻氫天然氣不同組成對管道材料的性能影響。
純氫管道采用的鋼鐵材料面臨著建設成本高、氫脆等一系列問題，而鋼管成型工藝、焊縫質量、缺陷大小、鋼材強度等因素都會影響其失效概率，低成本、高強度的抗氫脆材料、高性能的氫能管道的設計制造技術、氫能管道的運行和控制技術以及應急和維護的技術等仍需攻克。
以及配套的標準體系及產業機構。我國已發布的國家標準GB50177-2005《氫氣站設計規范》、GB4962-2008《氫氣使用安全技術規程》僅適用于供氫站、車間內氫氣短距離配送管道，而可用于氫氣長輸管道的標準GB/T 34542.5《氫氣儲存輸送系統第5部分：氫氣輸送系統技術要求》正在編制過程中。
好在2021年標準體系建設有了實質性推進，由西南市政總院負責主編的《城鎮民用氫氣輸配系統工程技術規程》、由北京市公用工程設計監理有限公司主編的《氫氣輸送工業管道技術規程》、《關于公開征求中國標準化協會標準〈天然氣摻氫混氣站技術規程〉意見的通知》等相繼得到啟動及批復，將助力我國輸氫管道政策體系的完善。
同年7月，國家管網集團建設項目管理分公司在廊坊發起創立“氫能輸送發展創新聯合體”。該聯合體創立計劃集合了目前國內頂尖的科研院所和綠色能源、氫氣制取、儲運、加注領域的行業龍頭，比如國家管網集團相關部門、中國石油天然氣管道工程有限公司、清華大學車輛與運載學院、寶山鋼鐵股份有限公司中央研究院、隆基氫能科技有限公司、液空厚普氫能源裝備有限公司等，致力于為后續氫氣管道建設項目的推進提供強力保障。
最后回歸到最根本的經濟賬。由于20%以下體積比的天然氣摻氫不涉及管道重建成本，因此這里只計算混合氣體本身。目前中國的城市燃?xì)庖泽w積進行計量，工業副產氫的價格（0.9～1.45 元 /m3）低于等體積天然氣的價格（1.8～3 元 /m3），若直接將工業副產氫摻混輸送至城市燃?xì)夤芫W(wǎng)，具備一定的經濟性。
未來隨著國家油氣管網設施的開放和天然氣熱值計量條件的日益完善，熱值計量勢在必行，而氫氣的體積熱值約為天然氣的 1/3，當氫氣價格降低至 0.6～1 元 /m3 時，氫氣摻入燃?xì)夤芫W(wǎng)具備商業價值。
而純氫管道氫氣運輸?shù)某杀局饕ü潭ǔ杀荆ㄕ叟f費、維護管理費用等）和變動成本 （包括氫氣壓縮耗電費、油料費等）。
以“濟源-洛陽”項目為例，該輸氫管道長度25km，總投資額1.46億元，年輸送能力10.04萬噸，建設成本為584萬元/km， 管道使用壽命 20 年。假設管道運能的利用率達到 100%，以直線法折舊，管線配氣站的直接與間接維護費用為投資額的15%，氫氣壓縮過程耗電1kwh/kg，電價0.6元/ kwh，且運輸過程中氫氣損耗率8%，TC=(管道折舊費用+維護及管道費用)×輸送距離+年輸氫總量×氫氣壓縮費+氫氣運輸損耗×輸送距離，則可測算出長度25m，年輸送能力10.04萬噸的氫氣管道，運氫價格為 0.86元 /kg。
由于壓縮每公斤氫氣所消耗的電量固定，管道運氫成本增長的驅動因素主要是與輸送距離正相關的管材折舊及維護費用。當輸送距離為 100km 時，運氫成本為 1.20元/kg，約為同等距離下氣氫拖車成本的1/5。
但當運能利用率僅為 20%時，管道運氫的成本已經接近長管拖車運氫。因此，在當前加氫站尚未普及、站點較為分散的情況下，管道運氫的成本優勢并不明顯。當氫氣下游需求足夠支撐大規模的氫能輸送，通過管道運輸氫氣是一種降低成本的可靠方法。
綜上所述，無論是天然氣摻氫管道還是純氫管道，在技術、標準上距離規?；茝V仍需要一段時間，其經濟性取決于下游用氫市場的需求，以氫車示范為火車頭，加上交通、工業、建筑、醫學、電力等諸多領域的用氫需求增長，未來氫能產業整體發展，將持續催動管道輸氫網絡的建設。
尤其氫能在我國能源綠色低碳轉型中的戰略定位已經確立，基于長期考慮下，氫能管網建設突破必須前置，才能保證多元化氫儲運體系的建設，實現我國氫能產業的長足發展。
