中國儲能網訊：本文選自中國工程院院刊《Engineering》2021年第12期
作者：陳文會 ， 魯璽 ， 雷涯鄰 ， 陳建峰
來源：A Comparison of Incentive Policies for the Optimal Layout of CCUS Clusters in China’s Coal-Fired Power Plants Toward Carbon Neutrality[J].Engineering,2021,7(12):1692-1695.
編者按
碳中和目標的實現，需要能源系統開展低碳轉型，助力中國經濟深度脫碳，尤其是燃煤電廠需要深度碳減排。碳捕集、利用與封存技術（CCUS）將在實現煤電碳達峰、碳中和目標中發揮不可或缺的作用。目前，我國雖然已經具備CCUS技術工業化應用能力，并正在積極籌備全流程CCUS產業化集群建設，但基礎設施的高成本和配套激勵政策的缺乏仍然是CCUS商業化的主要挑戰。
中國工程院陳建峰院士科研團隊在中國工程院院刊《Engineering》2021年第12期發表《碳中和目標下中國燃煤電廠碳捕集、利用與封存集群布局優化的激勵政策研究》一文。文章構建了多個模型研究如何制定最優激勵策略促進煤電行業CCUS技術的部署，以實現碳中和目標。文章研究評估了三種激勵政策（碳市場價格、清潔電價上網補貼和二氧化碳封存利用補貼）對煤電CCUS系統全鏈條經濟可行性的影響，最后優選激勵政策方案。文章對識別煤電CCUS項目集群和優化布局方案，制定相應的CCUS技術部署激勵政策具有現實價值和指導意義。
一、引言
中國宣布將采取更加有力的政策和措施，力爭于2030年前使二氧化碳（CO2）排放達到峰值，在2060年前實現碳中和，與全球1.5 ℃溫升控制目標基本一致。碳中和目標的實現，需要能源系統低碳轉型推動中國經濟深度脫碳，尤其是燃煤電廠（CFPP）需要深度碳減排。2019年中國燃煤發電裝機容量已高達1.04×109 kW，CO2排放量達到3.5×109 t，約占CO2排放總量的35.6%。然而，鑒于中國龐大而年輕的煤電機群和電力系統結構，完全淘汰平均服役年限不到15年、剩余壽命超過30年的燃煤發電廠不具有可行性。因此，制定電力系統深度脫碳戰略需要避免提前淘汰燃煤電廠而造成大量煤電資產的擱淺。碳約束情景下，碳捕集、利用與封存（carbon capture, utilization, and storage, CCUS）技術將在實現煤電碳達峰、碳中和目標中發揮不可或缺的作用。
截至2020年，全球共有65個正在運行或開發的大型商業CCUS設施，涉及眾多大型電廠捕集項目，說明部分CCUS技術已經處于商業化運行階段。目前，我國雖然已經具備 CCUS 技術工業化應用能力，并正在積極籌備全流程CCUS產業化集群建設，但基礎設施的高成本和配套激勵政策的缺乏仍然是CCUS商業化的主要挑戰。借鑒其他低碳技術推廣的經驗，政府激勵政策是促進CCUS技術開發和應用的重要因素。此外，CCUS重點部署戰略將從大型獨立設施轉移到CCUS產業集群的建設。因此，為實現碳中和目標，需要研究促進煤電CCUS產業集群部署的具備成本效益的最優激勵策略。
1.5 ℃溫升控制目標下，中國需要大規模部署CCUS技術，到2050年煤電CCUS技術的當年減排CO2規模約為7.1×108 t。本文構建多個模型研究如何制定最優激勵策略促進煤電行業CCUS技術的部署，以實現碳中和目標。首先，基于大型煤電廠CO2排放源數據和封存潛力分布特征，構建源匯匹配優化模型，得到1.5 ℃溫升控制目標下的煤電CCUS項目布局方案；其次，為了實現規模經濟降低成本，結合使用層次聚類分析（HCA）和最小生成樹（MST）模型，對煤電CCUS項目集群進行識別，提出建立最低成本CO2輸送管道網絡的路線策略；最后，文中通過研究評估三種激勵政策（碳市場價格、清潔電價上網補貼和CO2封存利用補貼）對煤電CCUS系統全鏈條經濟可行性的影響，優選激勵政策方案。本研究對識別煤電CCUS項目集群和優化布局方案，制定相應的CCUS技術部署激勵政策具有現實價值和指導意義。
二、CCUS技術經濟與源匯匹配優化分析
根據中國碳中和目標，2050年燃煤電廠進行CCUS技術改造的規模為每年減排7.1×108 t CO2，煤電行業在2035—2045年間將迎來機組碳捕集改造高峰。源匯匹配優化分析結果顯示（附錄A中的注釋1），需要對總裝機容量約為159 GW的128個燃煤電廠（267個機組）進行CCUS技術改造。本文使用卡內基梅隆大學開發的綜合環境控制模型（integrated environmental control model, IECM）測算CCUS技術全流程各環節成本（關于燃煤發電廠改造篩選標準的詳細信息參見附錄A中的注釋2），并應用已發表的基于組件的學習曲線理論來估計技術進步對CO2捕集成本的影響。圖1（a）中的結果顯示：到2050年，煤電廠CCUS項目規模達每年7.1×108 t CO2，總成本為每噸CO2 53~87美元。其中，CO2捕集成本為40~70美元?t-1，平均捕集成本為57美元?t-1，占CCUS系統平均總成本的80%。隨著技術進步，CO2捕集成本比現有成本降低近30%，未來CO2捕集成本將逐漸降低到32~46美元?t-1。

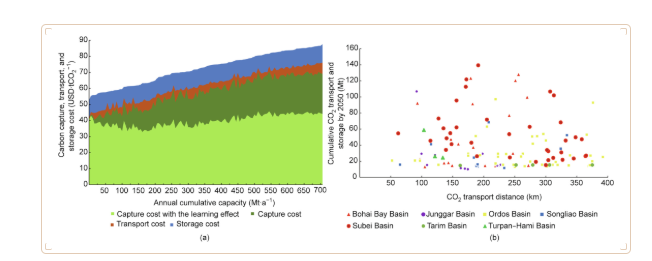

圖1 成本效益結果、電廠匹配的埋存盆地運輸距離和2050年CO2累計埋存量。（a）CO2捕集、運輸和埋存成本與年累積捕集量的對比。x軸表示年CO2累計埋存規模；y軸表示有/無技術改進的CO2捕集成本、CO2管道運輸和埋存成本。（b）2050年CO2累計埋存量和輸送距離的關系。x軸表示CO2的平均輸送距離；y軸表示到2050年CO2累計運輸埋存量。
關于CO2地質封存潛力，塔里木盆地、鄂爾多斯盆地、蘇北盆地、松遼盆地、渤海灣盆地、準噶爾盆地和吐哈盆地具有良好的CO2地質埋存和CO2強化采油與封存（CO2 enhanced oil recovery, CO2-EOR）潛力，其中，深部咸水層埋存潛力合計為1.78×1012 t CO2，CO2-EOR利用埋存潛力為4×109 t CO2。根據源匯匹配優化結果[圖1（b）]，連接塔里木盆地、鄂爾多斯盆地、蘇北盆地、松遼盆地、渤海灣盆地、準噶爾盆地、吐哈盆地與其良好匹配的煤電廠的平均CO2管道長度分別為275 km、264 km、242 km、216 km、189 km、164 km和120 km。源匯點對點直接連接的情景下，共需建造約29 490 km的CO2輸送管道，在2020—2050年期間累計CO2運輸量高達1141 Gt?km，帶來高昂的運輸成本。因此，有必要識別CCUS項目集群，建立CCUS樞紐形成CO2管道全局網絡，降低單位成本，推進CCUS技術的大規模系統部署。
三、CCUS優先布局集群與減排潛力
基于點對點直接源匯匹配連接結果，首先使用HCA對CCUS集群中心進行識別分類，然后使用MST模型構建CCUS項目集群的成本最低的CO2運輸管道網絡（關于HCA和MST模型的詳細信息見附錄A中的注釋3和4）。通過建立CCUS項目集群和樞紐共享輸送管道，CCUS項目集群的管道總長度可減少至8708 km（平均管道長度為86 km），平均CO2輸送成本可從10.62美元?t-1降低至4.26美元?t-1。假設煤電廠壽命期為45年，在這些煤電廠的剩余壽命期內，可通過CCUS技術累積減排1.1596×1010 t CO2，其中，65.4%的CO2可通過深部咸水層封存（deep saline formation, DSF）實現減排，33.6%的CO2可采用CO2-EOR方式實現減排。在華北區域，總裝機容量為26.4 GW的20個煤電廠（49臺機組）能夠在渤海灣盆地進行地質利用與封存，平均運輸距離為67 km，到2050年可實現每年1.196×108 t的CO2減排潛力，累計減排CO2 2.364×109 t，在2025—2060年累計減排4.3×109 t。在東北區域，從11個煤電廠（19臺機組）捕集，通過管道輸送到松遼盆地開展CCUS項目，平均運輸距離為80 km，累計實現減排CO2 5.32×108 t。在華東地區，總裝機容量為57.65 GW的36個煤電廠（75臺機組）被劃分為三個CCUS項目集群，運輸?shù)教K北盆地進行利用與埋存，平均管道長度為60 km。在西北地區，總裝機容量為45.61 GW的42個煤電廠（82臺機組）累計捕集3.071×109 t CO2，運輸?shù)蕉鯛柖嗨古璧剡M行埋存，平均運輸距離為56 km。到2050年，累計有8.68×108 t、2.63×108 t、1.92×108 t從燃煤電廠捕集后的CO2通過管道輸送到準噶爾盆地、吐哈盆地和塔里木盆地開展CCUS技術的封存，分別匹配20個、3個和5個燃煤電廠。
通過確定優先開展CCUS技術的煤電廠和形成CCUS項目集群部署方案，為決策者制定科學、合理的激勵政策促進CCUS技術的推廣提供科學依據支撐。

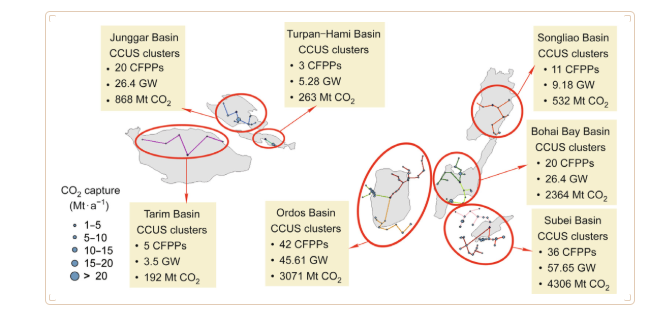

圖2 煤電廠CCUS項目集群和全壽命期累計減排量。
四、CCUS項目集群布局的激勵政策分析研究
由于CCUS技術的部署和商業化面臨巨大的成本壓力，我國的政策激勵力度還有待進一步加強，以推進CCUS技術的早期示范與應用試驗。參考各國CCUS相關激勵政策，本文考察煤電實施CCUS技術所需要的臨界碳市場價格、上網電價補貼和CO2封存利用補貼方案，并在模擬這三種主要激勵政策相互作用的基礎上，確定最優的激勵策略（激勵政策分析模型和數據的詳細信息見附錄A中的注釋5和表S1）。
不同情景下128個煤電廠實施CCUS技術所需要的激勵政策臨界值，如圖3所示，沒有補貼情景下平均臨界碳市場價格達到每噸CO2 72.42美元，CO2-EOR產生的經濟收益和CCUS技術進步能夠抵消CCUS的成本，分別能將平均臨界碳價格降低14%和29%。若給予煤電CCUS技術電價補貼22美元?(MW?h)-1 [0.015元人民幣?(kW?h)-1]，能降低臨界碳價至每噸CO2 25~50.98美元；若政府再給予每噸CO2 20美元的埋存補貼，則可進一步將臨界碳價降到每噸CO2 9~33美元，但仍高于目前市場平均碳價：每噸CO2 7美元（每噸CO2 49元人民幣）。由于目前較低的碳市場價格對煤電CCUS技術部署的激勵作用有限，導致政府需要提高電價補貼和埋存補貼來抵消CCUS技術高昂的成本，從而實現其減排潛力。為了避免高昂的財政支出，需要發揮碳交易市場的市場化政策工具來提高CCUS項目的價值。更具體地說，碳價格對其他激勵方式的臨界補貼水平具有重大影響。圖3顯示，隨著碳價格的上漲，電價補貼臨界值和埋存補貼臨界值都顯著下降，帶來政府CCUS技術補貼支出的顯著減少。因此，政府可以通過完善碳排放權交易機制，提高碳價格，進一步發揮碳排放交易市場對CCUS技術發展的促進作用。
圖3 不同情景下煤電開展CCUS技術所需激勵政策的臨界值。（a）臨界碳價格；（b）臨界電價補貼；（c）臨界埋存補貼。CCS：CO2捕集、運輸和咸水層埋存；CCS-EOR：CO2捕集、運輸和驅油利用埋存；TI：考慮CCUS的技術進步。
五、結論與建議
為了實現電力行業碳中和目標，需要對總裝機容量約為159 GW的128個燃煤電廠（267個機組）進行CCUS技術改造。通過建立CCUS樞紐以實現CO2運輸和儲存基礎設施共享，能夠顯著降低CO2管道運輸距離和成本。煤電CCUS項目集群主要分布在華北、東北、華東和西北地區，能夠與塔里木盆地、鄂爾多斯盆地、蘇北盆地、松遼盆地、渤海灣盆地、準噶爾盆地、吐哈盆地形成良好的源匯匹配。煤電CCUS項目集群可累積減排CO2 1.1596×1010 t，總體上65.4%的CO2通過深部咸水層封存實現減排，33.6%的CO2通過CO2-EOR的方式實現減排。
碳市場機制、上網電價補貼和CO2封存利用補貼這三種方式可激勵CCUS項目部署，其中高水平的碳價格能直接解決CCUS技術經濟可行性問題，并且顯著減少政府CCUS技術補貼支出。此外，CO2-EOR產生的經濟收益和CCUS技術進步能降低成本，減輕政府CCUS技術補貼支出。因此，完善和發展成熟的碳交易市場、加大CCUS技術的研發投入、開展大規模CCUS集群示范有利于構建面向碳中和目標的CCUS技術體系。未來的研究可以比較不同商業模式下全鏈條CCUS項目部署的政策激勵機制。
