中國儲能網訊：3.2、儲能系統在每小時和季節性運營中的作用
為了展示儲能系統在分析時間范圍內不斷變化的作用，首先看看電力系統變化的其他驅動因素。例如，太陽能發電和風力發電設施的快速部署是近年來發電技術不斷變化的一個重要因素。圖6顯示了到2050年高天然氣成本/低成本電池場景的晝間（每日）平均凈負荷（電力需求減去發電量）。在2020年，通?？吹降湫偷呢?fù)荷曲線在夜間最低，而在夏季的傍晚最高。到2030年，大量增長的太陽能發電量（占總發電量的14%）改變了凈負荷曲線的形狀，減少了中午的凈負荷，并在傍晚的時候推遲了晚高峰。所有季節都顯示出在日出之前出現的第二個早高峰。這些特征將在2040年和2050年持續存在并加劇，因為太陽能發電量將分別增加到20%和23%。

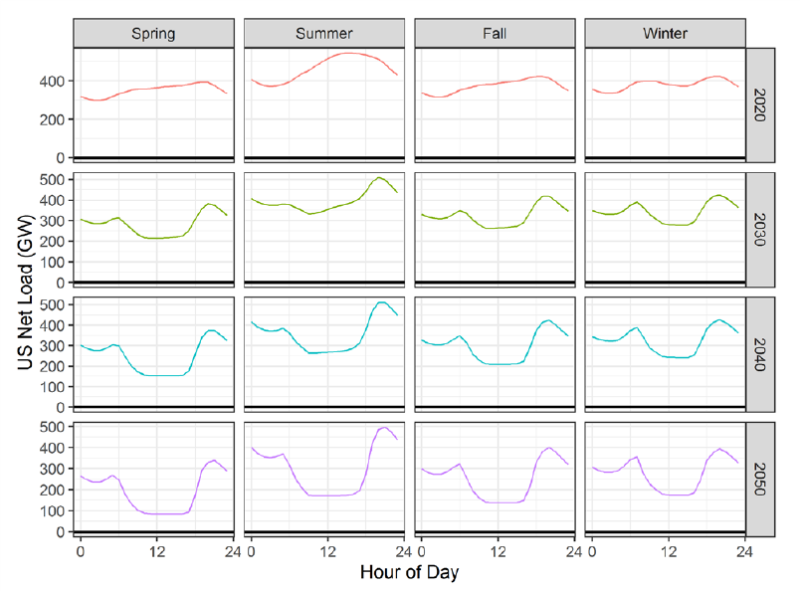

圖6.2020年、2030年、2040年和2050年高天然氣成本/低成本電池場景的平均日凈負荷曲線
隨著不同年份的凈負荷變化，儲能系統的操作也發生變化（如圖7所示）。在顯示2020年的頂部面板上，儲能系統主要在夜間放電，這對應于圖7中的最低凈負荷水平，因此邊際發電成本最低。在2020年的所有季節，儲能系統的放電主要在下午和傍晚凈負荷高峰期進行。然而，到2030年，儲能系統已轉變?yōu)樵谥形鐜缀跬耆潆姡詫?yīng)太陽能發電設施過量發電的情況。雖然儲能系統在晚上放電，但在2030年，通常在晚上稍晚的時候放電，因為太陽能發電將峰值期間轉移到當天晚些時候。在早上的高峰期間也開始看到一些發電設施提供電力。同樣的模式在2040年和2050年持續并加劇，儲能系統在白天中午充電，在當天的日出之前和太陽落山之后放電。

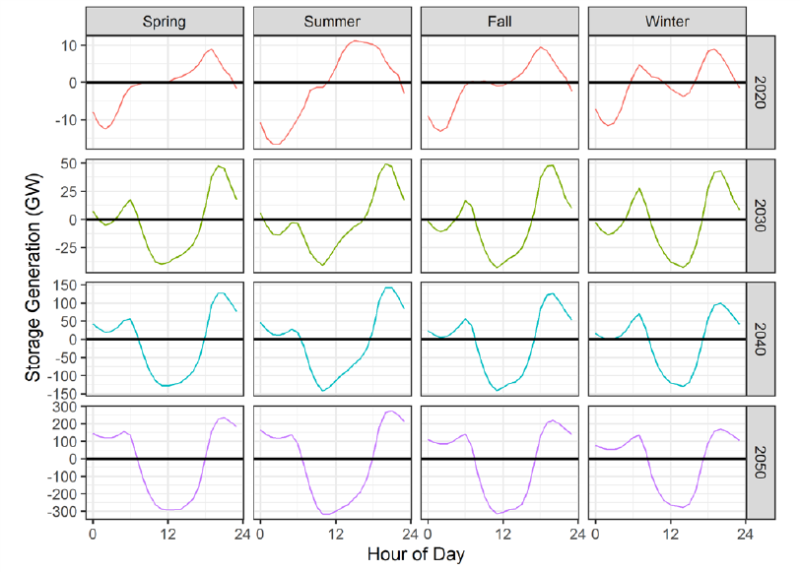

圖7. 高天然氣成本/低成本電池場景下2020年、2030年、2040年和2050年的晝間儲能系統放電曲線
如圖7所示，在每年四季之間（尤其是非夏季的月份）的晝間儲能系統平均使用量幾乎沒有差異。這一觀察結果通常在圖8中成立，該圖說明了一年中每個月所有五種場景每天使用的全部儲能容量的百分比。然而觀察到一些有趣的趨勢。首先，在2030年的大多數非夏季月份，某些場景（零碳和低成本光伏）的平均使用百分比略高于100%。在這些情況下，持續時間較短（2小時和4小時）的電池儲能系統在夜間充電（通過風力發電或核電/煤電，取決于所在地區）并在早高峰期間放電，然后在白天再次使用太陽能的電力充電，并在晚高峰期間放電。圖9以2030年1月在低成本太陽能發電場景下的五天為例說明了這一點。頂部面板顯示了2小時電池儲能系統的每天發電情況，通常顯示每天有兩個充放電過程。而持續時間較長的抽水蓄能發電設施和6小時電池儲能系統通常顯示每天有一個充放電過程。然而，大多數年份和場景表明，充放電超過一天的情況仍然很少見。

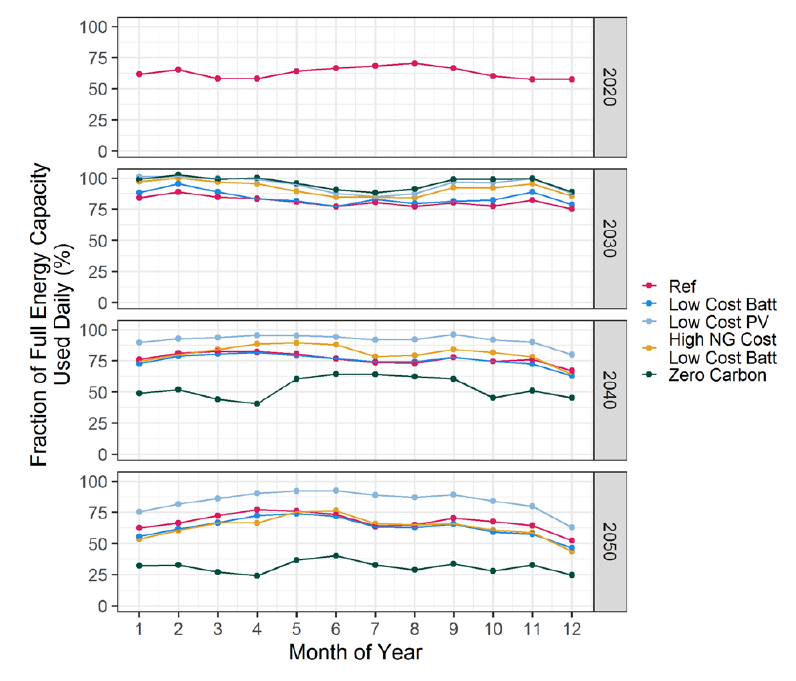

圖8.每日放電的儲能容量百分比，按月和場景顯示

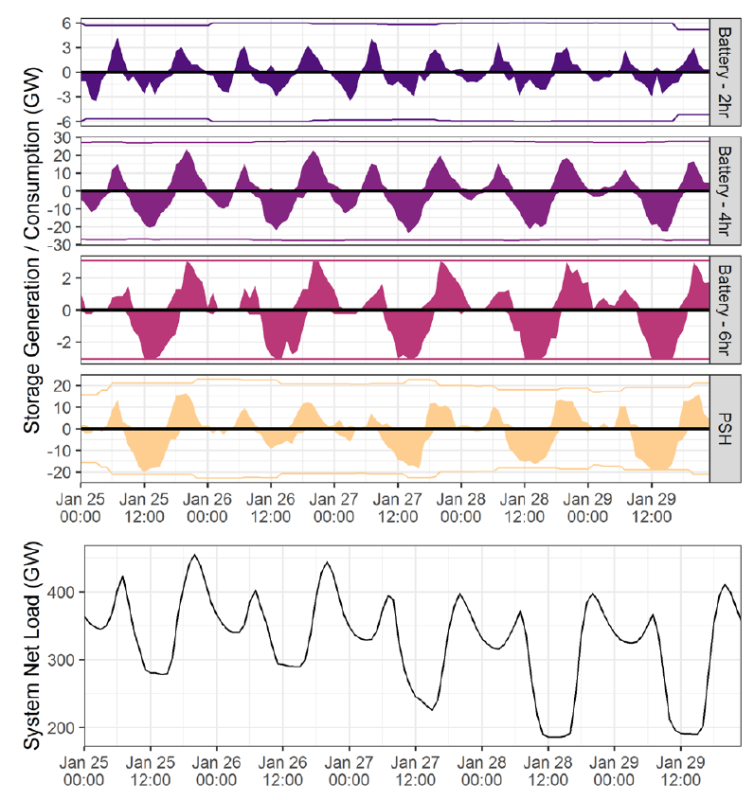

圖9.2030年低成本太陽能發電場景中各種儲能技術在冬季的操作（上圖），以及電力系統凈負載（下圖）。對于頂部面板，實心區域表示儲能系統裝機容量調度，實線表示總可用裝機容量
報告還注意到，在2030年，夏季月份的儲能系統利用率最低。由于額外的冷負荷推動了更高的整體需求，凈負荷很少有“鴨子曲線”（在一天中的凈負荷仍然很高）。這些天中午和下午負荷在很大程度上與太陽能發電的可用性一致。圖10以2030年7月的5天說明了這一點，用于低成本太陽能發電場景（與圖10所示的場景相同）。在夏季，通常只注意到一個每日充電周期，即使對于持續時間較短的儲能系統的配置也是如此。此次還注意到，早上（相對于冬季）對儲能系統的需求較少，幾乎所有的儲能放電操作都發生在晚高峰。

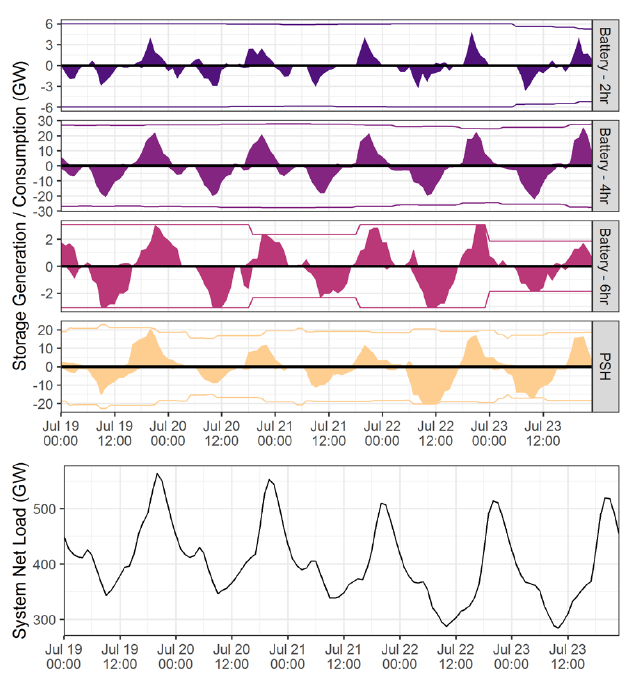

圖10.2030年低成本太陽能發電場景中各種儲能技術夏季的操作（上圖），以及系統凈負載（下圖）。對于頂部面板，實心區域表示儲能系統裝機容量調度，實線表示總可用裝機容量
而在2040年和2050年，由于儲能部署量的增加和季節性變化非常小，儲能系統的利用率在總體上會減少（如第3.2節所述），除了在某些季節的初夏月份可能會增加儲能系統使用量。初夏的幾個月通常展示了強大的風力發電和太陽能發電，以及比夏末月份更溫和的溫度帶來中等負荷。
總體而言，本節中的電池儲能系統運行概況表明，儲能系統運行與太陽能發電可用性緊密相關，而與風力發電的關系則較差。這一結論在場景、資源組合和季節之間保持一致。太陽能發電設施具有可預測的每日開啟和關閉周期，這與儲能系統的充電和放電的需求非常吻合。另一方面，風力發電設施經常經歷長時間的過度發電，其時間持續數小時或數天，比在這里研究的儲能系統的持續時間長得多。盡管儲能系統可以在存儲太陽能發電和風力發電方面發揮關鍵作用，但與太陽能發電的協同作用更加一致。
3.3、儲能系統敏感性
到目前為止，已經討論了儲能系統在每日、季節性和年度基礎上對未來電力系統的作用。但是，也可以通過評估儲能系統的作用來獲得有意義的洞察力。到目前為止，已經考慮了通過區域能源部署系統(ReEDS)中的成本優化部署的最佳儲能裝機容量。對于本節中描述的一“敏感性”是一種影響，是指對該研究報告對于到2050年高天然氣成本/低成本電池場景中調整儲能系統裝機容量，以觀察其對儲能系統的價值影響、輸電系統和儲能的相互作用，以及對傳統發電機組調度的影響。
對于在本節中描述的敏感性，以到2050年的高天然氣成本/低成本電池場景中部署的660GW儲能系統為基準。以80%～120%儲能系統的±5%“增量”來調整儲能系統的裝機容量。每個增量都會將儲能系統的總裝機容量減少或增加約33GW。在此強調的是，從區域能源部署系統(ReEDS)部署的發電組合中減少和添加儲能系統會導致擴建不再是“最佳”。這意味著在儲能系統裝機容量少于100%的情況下，可能會降低可靠性。盡管沒有在一個場景中看到大量負載下降，但儲能系統部署率較低的情況下，相對于100%的儲能系統的敏感性，儲能系統裝機容量下降的發生率確實有所增加。
3.3.1、儲能系統增量的運營價值
圖11顯示了2050年5月其中的四天時間里三種儲能系統的敏感性（80%、100和120%）的電力系統調度。80%的儲能系統敏感性表明出現大量削減（特別是在5月6日中午左右，當時正在發生150GW以上的削減）。100%的儲能系統敏感性和120%儲能系統敏感性的削減都在下降，并且在120%儲能系統的敏感性中僅低于100GW。每日調度還表明，相對于80%的儲能敏感性，在100%和120%的儲能敏感性場景中，太陽能發電時間增長而導致內天然氣發電量減少。

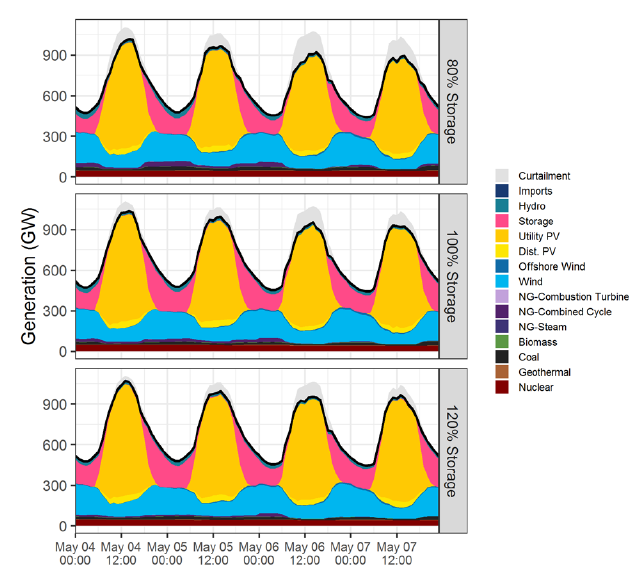

圖11.高天然氣成本/低成本電池場景中2050年5月中的4天電力系統調度
如圖11所示，儲能系統可以有效地使用邊際成本較低的電力（例如太陽能發電設施的電力），并可以取代更昂貴的電力（例如天然氣聯合循環發電設施的電）。因此，較高的儲能敏感性表現出較低的年發電成本。
需要注意的是，年發電成本會隨著儲能系統在100%儲能系統敏感性的減少而增加，并且隨著儲能系統的增加而降低。這條曲線說明了隨著更多儲能系統添加到電力系統中，儲能裝機容量的增量將如何減少。例如，在80%到85%的儲能敏感性之間，增加33GW的儲能系統可以將年發電成本降低7.32億美元。相比之下，在115%到120%的儲能場景中，增加33GW的儲能系統，總成本只降低了2.48億美元。這一研究表明，隨著裝機容量的增加，儲能系統的套利機會將會減少。

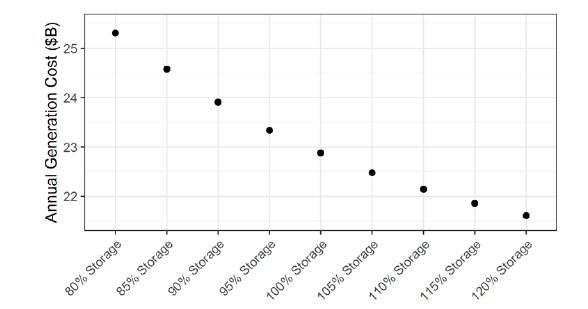

圖12顯示儲能敏感性的年度總發電成本（以10億美元計）。2050年高天然氣成本/低成本電池場景在中間顯示為100%儲能系統的敏感性

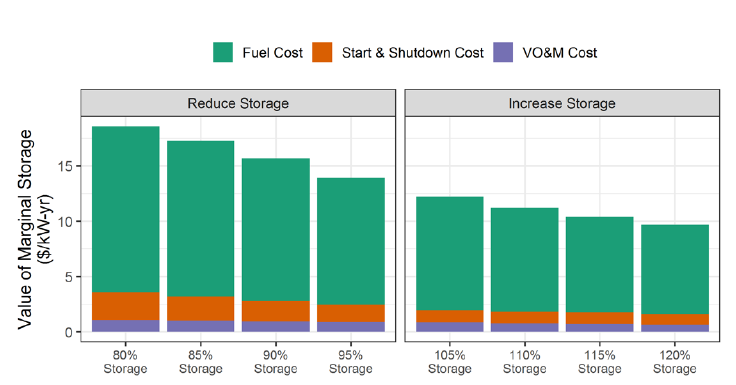

圖13顯示了增量的儲能系統相對于100%儲能敏感性的年度邊際值，說明了相同的趨勢。
圖13表明，儲能系統的大部分價值來自減少的燃料成本。需要注意的是，圖13中儲能系統的增量只是儲能系統增量總值的一小部分。如上所述，儲能系統也具有容量價值。雖然容量價值可以通過生產成本建模（例如圖3中前10個凈負載小時內的儲能系統可用性）來表示，但容量和套利的價值最終將與容量擴展模型（如ReEDS）中的成本進行加權。
（未完待續）
