中國儲能網訊：總所周知，鋰離子電池(LIB)循環時會出現容量衰減。負極材料容量損失主要?dú)w因于固體電解質界面(SEI)的形成和體積膨脹。正極材料容量損失主要?dú)w因于結構變化和金屬離子溶解。研究人員已經開發了一系列方法來解決容量衰減問題，包括使用導電涂層提高電子導電性，減少顆粒尺寸縮短擴散長度并降低內應變，以及優化電解質成分形成穩定SEI。然而，即使采用上述所有手段，仍然會發生容量損失。因此，存在另外一種機制影響鋰基電池的循環穩定性。
【工作簡介】
近日，瑞典烏普薩拉大學的David Rehnlund教授發表了一篇綜述文章，重點討論了另一種新的容量損失類型，這種容量損失是由電極中存在的濃度梯度導致鋰原子或離子擴散引起的。負極材料會發生不完全脫鋰過程，而正極材料則會發生不完全鋰化過程，即捕獲效應?；谝寻l(fā)表的實驗數據和最近關于這種捕獲效應的研究結果，本文提出了擴散引起容量損失的新機制，使用擴散模型討論了鋰捕獲對容量損失的影響，并與其他導致容量損失的因素進行了比較。此外，還討論了識別和規避鋰捕獲問題的方法。相關研究成果以“Lithium-diffusion induced Capacity Losses in Lithium-Based Batteries”為題發表在國際頂尖期刊Advanced Materials上。
【內容詳情】
對于負極，公認的容量損失機制是電解質不可逆還原形成SEI層。SEI層不斷地形成會消耗正極容量。然而，在半電池中，只要鋰過量，SEI的形成理論上就不會引起容量損失。Delpuech等人比較了Si/LiCoO2全電池和Si/Li半電池的容量衰減行為（圖1a-b）。半電池容量保持穩定，而容量平衡的全電池出現了快速的容量衰減。但是，半電池的累計不可逆容量隨著循環逐漸增加。SEI形成消耗的容量通常很小，那為什么在半電池中不可逆容量還會增加？Ai等人通過在Si納米粒子上包覆LiAlO2涂層來提高循環穩定性。圖1c和d顯示，包覆后，循環穩定性顯著提高。盡管作者將循環穩定性改善歸因于人工SEI，但結果卻表明LiAlO2涂層降低了Si的鋰化，Si中鋰的濃度較低，因此減小了每圈捕獲Li的量。
圖 1、(a)Si/Li半電池和Si/LiCoO2全電池中硅的容量衰減曲線，黑點為累積不可逆容量。(c)原始和LiAlO2涂覆的Si納米顆粒首圈充放電曲線和容量衰減曲線。(e，f)原始Si和(g，h)LiAlO2涂覆Si循環前后的SEM圖像。
另一個經常討論的容量衰減機制是電極材料的體積變化。由于破裂使得電極表面積增加，體積膨脹效應同樣會導致額外的SEI形成，引起不規則的容量衰減。傳統正極材料在電化學反應過程中體積變化很小，SEI問題可以忽略不計，但仍會出現容量衰減，這表明存在另一種容量衰減機制。當在半電池中循環時，正極通常表現出穩定的循環性能，但仍會出現容量損失。這些容量損失可能與以下四種主要機制有關：不可逆轉的結構變化；過渡金屬離子和氧溶解；電解質的不可逆氧化導致正極電解質界面(CEI)的形成和緩慢的鋰離子固態擴散。
擴散控制的鋰捕獲
在鋰化過程中Li僅擴散到電極中，而在脫鋰時，Li既可以向電極/電解質界面擴散，也可以擴散到集流體側。這種雙向擴散（圖2）是鋰捕獲效應的起源，因?yàn)殡姌O中的一小部分鋰在脫鋰時變得不可逆。

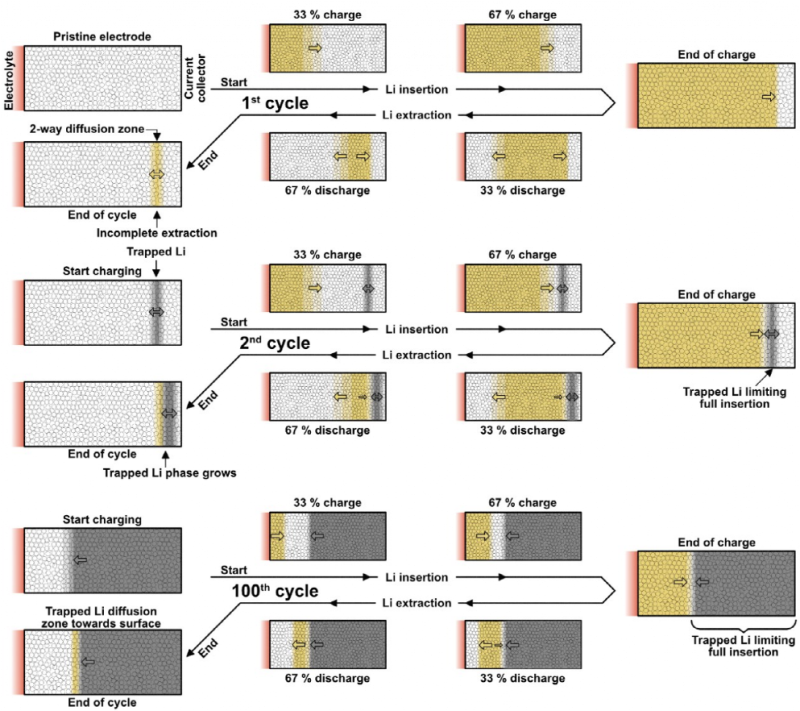

圖 2、復合負極中擴散控制的鋰捕獲機制示意圖。
首次循環時，Li從電解質/電極界面插入到原始電極材料中，形成朝向集流體的單向擴散梯度。當向內的鋰擴散速率變得太低而無法維持施加的電流密度時，便會到達預設的截止電位。當電極脫鋰時，Li從電極表面脫出，同時一小部分Li會向集流體側的未鋰化部分?jǐn)U散，即雙向擴散。這部分鋰會越來越難脫出，被捕獲在電極內部。在第二次和隨后的循環中，當鋰插入至鋰捕獲區時，由于該區域的鋰濃度較高，鋰離子擴散速率較慢，阻礙了鋰的進一步插入。結果，電極電位負移，導致截止電位提前到達。因此，擴散控制的鋰捕獲效應是雙重的，首先，i)一部分Li被捕獲在電極材料中，其次，ii)被捕獲的鋰會阻礙隨后鋰的插入。長循環后，不斷的鋰捕獲導致電極材料充滿鋰，電極失效。上述情景側重于負極材料，而正極材料中的鋰捕獲取決于原始電極材料是否含有鋰。需要在循環前進行預鋰化的電極材料與負極材料相似。而已經含有鋰的正極如果在首圈脫鋰不完全，則擴散控制的鋰捕獲效應也會導致容量損失。
負極材料
圖 3、使用恒流循環和恒流+恒壓循環時，納米硅復合電極的容量衰減和累積容量損失。(c)使用低損耗環形暗場(ADF)掃描隧道電子顯微鏡和電子能量損耗光譜法(STEM-EELS) 測定700次循環后脫鋰Si-FeSi2顆粒中殘留的Li。(d)在第一次和第二次鋰化期間LixSi表面區域中鋰含量的變化。(e)第一次脫鋰的散射長度密度(SLD)曲線隨時間、與界面的距離以及工作電極電位的關系。Li的耗盡表現為從黃色/紅色(LixSi)到綠色(Si)的變化。
Lindgren等人探究了Si 納米顆粒的容量衰減機制。結果發現，Si電極能夠保持1200 mAh g-1的容量約300圈，隨后在50圈內容量衰減到幾乎為零（圖3a）。然后，他們改進了循環條件，在每10個恒流循環后添加一個恒壓脫鋰過程（CCCV）。這不僅增加了電極的脫鋰程度，而且顯著提高了循環穩定性（圖3b），減少了累積容量損失。庫馬爾等人研究了Si-FeSi2納米結構復合電極的循環穩定性。對循環700圈后的電極進行了STEM-EELS分析。結果顯示，在Si體相中存在大量的Li（圖3c）。逐步的鋰捕獲導致鋰在硅體相中富集。Seidlhofer等人利用原位中子反射中Li和Si之間強的散射對比度來監測單晶Si電極中Li的吸收和釋放。發現第一次鋰化過程中鋰的吸收導致表面形成富鋰的鋰化相（~Li2.5Si），在晶體內部更深的地方形成了一個鋰化較弱的區域(~Li0.1Si)（圖3d）。第二次鋰化時，殘留的鋰化相導致硅電極過早的鋰飽和。如圖3e所示，即使在1.5 V脫鋰85分鐘后，含鋰的表面層實際上仍保留在硅電極內，表明鋰在首圈被捕獲，影響了后續循環的鋰化。
Rehnlund等人采用循環伏安法(CV)探究了Sn納米棒電極的容量衰減機制(圖4a-c)。當使用1 V作為電壓上限時，循環性能得到改善。由于1 V的容量衰減類似于2.5 V的，并且在1~2.5 V沒有觀察到導致容量損失的電化學反應，因此得出結論，容量損失大小取決于循環時間。脫鋰Sn納米棒電極的ICP-AES分析（圖4d）表明，脫鋰電極中的鋰含量與循環次數呈線性關系，這表明容量損失是由擴散控制過程引起的。因此，Sn納米棒電極的容量衰減主要是由鋰捕獲導致。

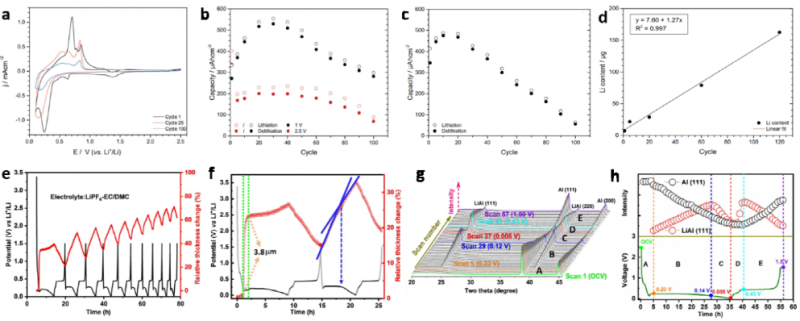

圖 4、(a)Sn納米棒電極第1、25和100圈的循環伏安圖，掃速為1.0 mV s-1，電壓范圍為0.1~2.5V。（b）鋰化和脫鋰面積容量隨循環次數的變化。(c)CV循環在0.1和1.0 V之間的面積容量。(d)脫鋰Sn納米棒電極中的鋰含量與掃描圈數的關系。(e)使用原位電化學膨脹法獲得的鋁復合電極的位移曲線和相應的循環曲線，(f)前1.5個循環的電極位移和循環曲線放大圖。（g）Al電極在第一個循環期間的原位XRD數據，（h）相應的循環曲線以及Al（111）和LiAl（111）衍射峰強度變化。
Qin等人通過原位XRD、電化學膨脹法，發現鋰鋁合金鋰化和脫鋰都是不完全且不對稱的，這導致電極內部殘留Li1-xAl相的生長，電極位移逐漸增加（圖4e），表明脫鋰不完全，因此在鋁電極中存在被捕獲的鋰（圖4f）。原位XRD顯示，鋰化和脫鋰過程中LixAl強度先增加后降低，脫鋰后結構中存在殘留的Li1-xAl相（圖4g-h）。
插層材料
Matadi等人對石墨/NMC電池的不可逆容量損失進行了研究。在0和100%充電狀態(SOC)之間循環全電池，觀察到連續容量衰減。XRD結果表明，即使在脫鋰后，Li+也存在于石墨電極中（圖5a）。7Li核磁共振(NMR)結果進一步證實了這一點（圖5b），表明存在LiCx。因此，容量衰減主要源于石墨電極中的Li+捕獲。

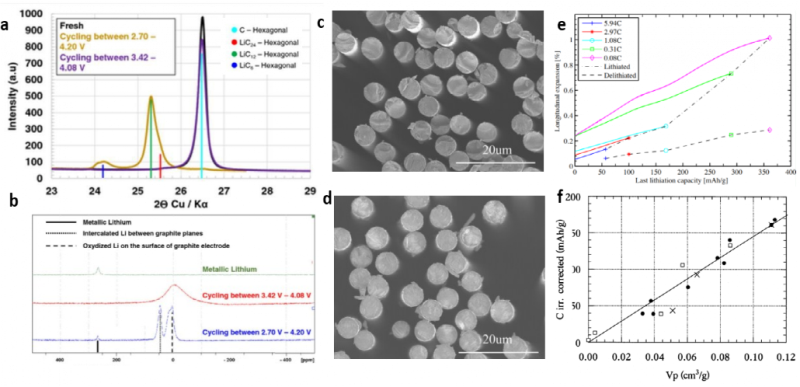

圖 5、電池失效后，使用XRD和7Li核磁共振對脫鋰狀態下的石墨電極進行測試。(c)原始碳纖維(CF)(d)和完全鋰化CF的橫截面SEM圖像。(e)不同倍率下，CFs的縱向膨脹率隨最后一次鋰化容量的變化。(f)校正后的不可逆容量隨內部孔體積的變化。
Jacques等人使用原位電子顯微鏡研究鋰化對碳纖維（CFs）縱向膨脹的影響。圖5c和d顯示，與原始CFs相比，鋰化CFs出現明顯膨脹。膨脹幾乎與鋰化容量線性相關，表明膨脹是鋰嵌入導致（圖5e）。然而，脫鋰后，仍然存在顯著的膨脹，表明CFs脫鋰不完全。Guerin等人對硬碳電極進行了研究，發現不可逆容量損失與電極內部孔體積之間存在線性關系（圖5f），表明不可逆容量損失是由電極內部的鋰捕獲引起的。

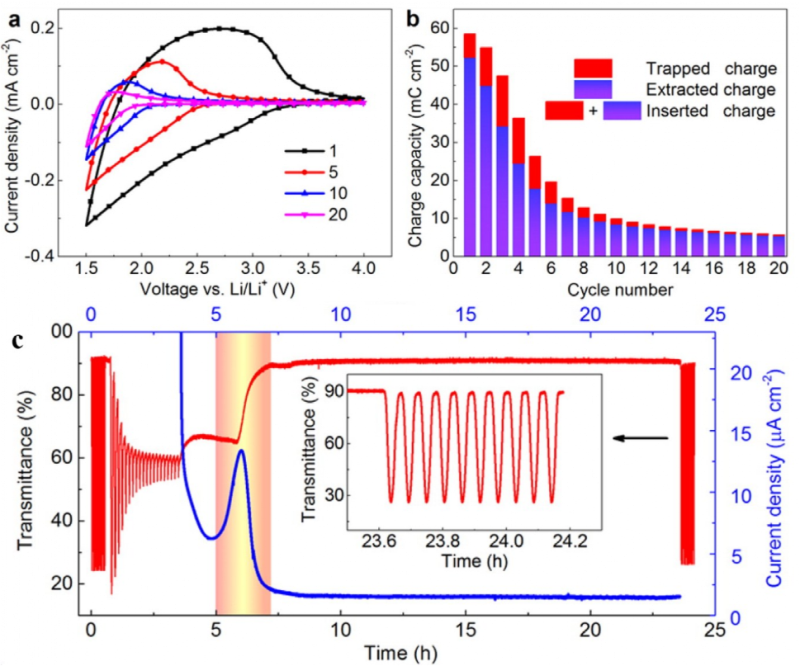

圖 6、非晶WO3薄膜不同循環的CV曲線，掃速為10 mV s-1，電壓范圍為1.5~4.0 V。(b)充電容量隨循環數的變化。(c)在550 nm波長處測量的原位光透射率和電流密度作為時間函數的恒電位Li+提取在5.5 V。插圖顯示了指定時間窗口的透射率隨時間的函數。
WO3等金屬氧化物在Li+插入/脫出過程中會引起材料光學性質的變化。圖6顯示了無定形WO3薄膜的電化學和電致變色性能。在CV測試期間，充電容量以及光透射率下降。這歸因于鋰離子在WO3電極中的積累，即鋰離子捕獲。
正極材料
Marcus等人使用ToF-SIMS研究了V2O5薄膜電極循環后的鋰分布。圖7a顯示，在電極界面和內部都發現了痕量Li+。通過比較12次和300次循環后的ToF-SIMS數據，可以看出隨著循環的進行，富鋰區不僅尺寸增大，而且深入到電極內部。這些結果表明存在Li+捕獲效應，電極的脫嵌程度在循環過程中降低。Winter等人探究了LiNi1/3Co1/3Mn1/3O2（NCM111）半電池容量衰減的根本原因。圖7b和c顯示，充放電容量都取決于所施加的電流密度。然而，當放電電流密度增加時，充電容量與放電容量不同，因此產生容量損失。這是因?yàn)殡S著鋰化電流密度的增加，鋰離子的再鋰化反應受到阻礙。
Gray等人研究了富鎳Li1-xNi0.8Mn0.1Co0.1O2(NMC811)正極材料內部的鋰擴散行為。圖7d顯示，Li脫出最初很慢，但在0.25~0.75 SOC中變得越來越快，之后Li擴散系數急劇下降。在高SOC下鋰擴散速率降低是由表面重構引起的，因?yàn)楸砻尕氀鯇訒?huì)導致NMC811電極材料的體相和表面之間產生晶格失配，阻礙了鋰的完全脫出，從而導致容量損失。

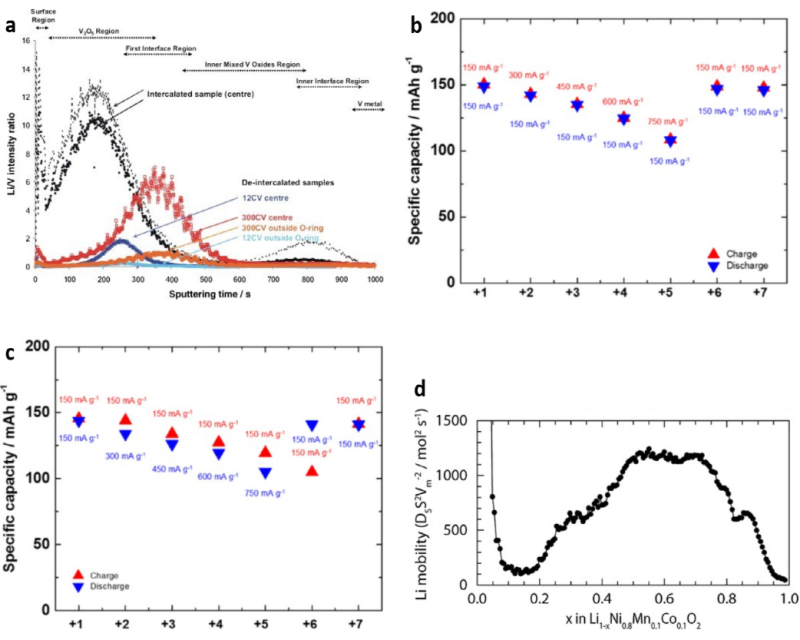

圖 7、(a)循環12次和300次后，脫鋰V2O5/V薄膜的ToF-SIMS Li/V深度曲線。在NCM111/Li半電池中，LiNi1/3Co1/3Mn1/3O2(NCM111)以不同倍率充電和不同倍率放電時，比容量隨循環次數的變化。(d)NMC811/Li半電池中Li1-xNi0.8Mn0.1Co0.1O2(NMC811)的Li擴散系數隨充電狀態(SOC)的變化。
集流體
Rupp等人使用ToF-SIMS研究了Li在Cu中的溶解度（圖8a-c）。對于多晶銅，觀察到顯著的鋰吸收，因?yàn)榫哂懈嗑Ы绲男【Я?huì)產生較大的鋰擴散速率，這可能導致鋰被更深地捕獲在銅集流體中。因此應該使用大晶粒尺寸的銅來限制鋰在集流體中的捕獲效應。Lv等人采用原位NDP研究了在鋰沉積和剝離過程中銅集流體內部的鋰分布。在前四個循環期間（圖8d），Cu中鋰濃度反復增加和減少，而每個循環的滲透深度和集流體中的鋰含量均增加，表明鋰剝離不完全。第一次Li沉積后在Cu中發現了18 μg cm-2的Li，但接下來Li剝離過程中只能脫出14 μg cm-2的Li（圖8e），表明有4 μg cm-2的Li被捕獲。在隨后循環中，這種效應導致銅中鋰濃度逐漸增加。圖8f顯示，高的電流密度導致更小的穿透深度和更窄的鋰分布，表明鋰的吸收是擴散控制的。但也會造成Cu中捕獲Li的量更高。由于Li的吸收不影響Cu的晶胞體積（圖8g），因此Li主要在晶界區域吸收和遷移。
圖 8、(a)鋰沿晶界擴散到銅中的示意圖以及多晶銅在120℃下暴露于金屬鋰11天獲得的ToF-SIMS Li濃度深度曲線。(b)鋰擴散到銅單晶中的示意圖以及在120℃下暴露于金屬鋰28天的單晶Cu獲得的ToF-SIMS Li濃度深度曲線。（c）單晶Cu和多晶Cu有效Li擴散系數的Arrhenius圖。(d)在四個連續鋰沉積/剝離循環期間，銅集流體區域內的鋰分布曲線，以及循環期間銅集流體中鋰總量的變化。（f）不同電流密度下，在第一次沉積/剝離循環期間，Cu集流體中的鋰總量。(g)1.0 mA cm-2下循環15圈，Cu晶胞體積以及電壓隨循環時間的變化。
鋰捕獲的識別與規避
識別鋰捕獲引起容量損失的一種直接方法是，將容量隨循環時間平方根，或隨鋰化和脫鋰之間暫停時間的變化關系繪制出來。如果是線性關系，則容量很可能受擴散過程控制，即容量受鋰捕獲效應控制。為了降低負極的鋰捕獲效應，應盡可能提高脫鋰效率。這可以通過電位控制來完成。此外，應使用比脫鋰過程高得多的速率進行鋰化，因?yàn)檫@會減小濃度差異，但缺點是難以利用電極材料的全部容量。當限制容量進行循環時，也可以提高循環穩定性，然而，限制容量只是延長了壽命而沒有根本解決問題，只適用于半電池。對于全電池，目前用于限制鋰捕獲效應的策略主要集中在調控鋰的固態擴散。
由于鋰捕獲效應是一個擴散控制過程，因此它取決于擴散長度、擴散系數和時間。前兩個通常保持不變，當試圖減少鋰捕獲時，循環時間是唯一可以輕松調控的參數。為了消除鋰捕獲，應選擇合適的負極鋰化時間，以便獲得完全的鋰化。
總之，最好的方法是設計循環條件，使充放電時間與電極材料內的擴散距離兼容。這將減少雙向擴散效應的影響，使得電極壽命增加。
【結論】
總之，在正負極材料中都存在由擴散控制的鋰捕獲效應，導致容量損失。這是由于電極材料中存在鋰濃度梯度，而固態擴散速率太低，無法確保鋰化和脫鋰過程在平衡條件下進行，因此引起雙向擴散，導致鋰化和脫鋰能力不匹配。對于負極材料，可以通過恒壓脫鋰或延長脫鋰時間來提高脫鋰效率，以消除鋰捕獲造成的容量損失。常規電極材料擴散距離太長，容易產生鋰濃度梯度通，這將導致鋰捕獲效應。因此，需要開發多孔電極材料，其中擴散長度足夠短，能夠?qū)崿F(xiàn)完全鋰化和脫鋰。擴散控制的鋰捕獲導致的容量損失只是由于無法平衡鋰化和脫鋰效率，而不是電極不可逆降解引起的，因此可以通過改變充放電條件來恢復這部分容量。
David Rehnlund*, Zhaohui Wang, Leif Nyholm. Lithium-diffusion induced Capacity Losses in Lithium-Based Batteries. Advanced Materials. 2022. DOI:10.1002/adma.202108827
