中國儲能網訊：作者：余曉鵬 1 李曉萌1 張忠2 郝元釗1李程昊1 陳幸偉1 崔惟1 高澤1
單位：1. 國網河南省電力公司電力科學研究院；2. 大連理工大學電氣工程學院
引用： 余曉鵬,李曉萌,張忠等.抽蓄電站提供多時間尺度備用的優化策略[J].儲能科學與技術,2022,11(02):573-582.
DOI：10.19799/j.cnki.2095-4239.2021.0410
摘 要 “碳達峰、碳中和”背景下，新能源發電將成為未來電力系統中的主要發電形式。然而，其隨機性與波動性增加了電網不同時間尺度上的運行備用需求。抽水蓄能作為成熟的儲能技術之一，具有調節速度快、容量大等優勢，在電網輔助服務中的作用已備受重視。然而，抽蓄電站在電能量市場與各類輔助服務市場中的運行策略、收益最大化問題還有待深入研究。為此，本工作在電力市場環境下建立了抽蓄電站參與電能量市場與多時間尺度備用市場的優化決策模型，并著重分析了備用補償價格對其運行策略的影響，為抽蓄電站參與電力市場的運行決策提供了解決方案。算例分析表明：抽蓄電站通過提供備用服務能夠明顯提高其運行收益；并且，抽蓄電站提供多種備用時的總收益明顯高于提供單一備用時的收益。本文算例分析中，提供多種備用的總收益至少提高了44.37%。
關鍵詞 抽蓄電站；多時間尺度備用；電能量市場；市場策略
在“碳達峰、碳中和”發展背景下，我國電源結構與電網運行特征將發生深刻變革。新能源發電在電源側的比重將越來越高，該趨勢增加了電網運行的功率平衡難度，提高了不同時間尺度上的備用輔助服務需求，為此文獻[1]提出了電網多時間尺度備用框架。儲能設備將為電網提供不同時間尺度上的備用支撐。然而，儲能參與電能量市場與輔助服務市場的決策問題具有高度的耦合關系，因此，有待深入研究。
各國電網從響應時間、持續時間等角度，對調頻、備用等相關輔助服務進行了劃分和定義。歐洲大陸電網將備用分為一次備用、二次備用、三次備用。英國的備用包括一次頻率響應、二次頻率響應、快速備用和短期運行備用。美國加州電網將備用資源劃分為頻率調節備用、旋轉備用、非旋轉備用和替代備用。
我國新型電力系統建設和新能源發電的發展增加了系統各個時間尺度上的備用需求。電網層面上，我國電網形成了特高壓交、直流互聯結構，直流閉鎖故障將造成嚴重的功率不平衡問題，對各區域秒級至分鐘級的快速備用需求提出了巨大挑戰。新能源的大量接入，其間歇性與波動性使得電網分鐘級、小時級、數小時級的備用需求增加。早期的電網備用主要由各類發電廠提供。然而，隨著電網備用需要的增加，單一的電源側備用已難以滿足未來電網運行需求。因此，儲能與需求側的備用潛力受到了越來越多的重視。
相關文獻對儲能參與調頻、備用等輔助服務的運行和收益問題開展了研究。文獻[10]研究了考慮儲能聚合商參與的調峰市場模式。文獻[11]在加州市場規則背景下，研究了儲能電站與電動汽車參與調頻市場的運行策略。文獻[12]提出了一種分布式自主控制方法、實現了蓄電池儲能用于系統調頻。文獻[13]研究了風電和壓縮空氣儲能系統的協同控制方法，利用壓縮空氣儲能在充放電模式下進行頻率調節，以緩解風電不確定性對電力系統頻率的影響。文獻[14]構建了風、光、水、火多種類型的電源參與調頻的市場模型，采用了順序競價模式和邊際價格出清方法，并分析了多類電源參與調頻對系統調頻性能的提升效果。文獻[15]對比了火電機組和儲能系統的調頻性能，得出了儲能調頻具有響應速度快、穩定性高的優勢。文獻[16]利用虛擬慣性控制策略，實現蓄電池?fù)Q流器的快速調節，從而增加系統慣性。文獻[17]提出了儲能與AGC機組協同調度方法，研究表明：儲能可以彌補AGC機組響應速度的不足，進一步釋放其調節潛力。
儲能在備用輔助服務方面的作用也備受關注。文獻[18]研究了儲能與負荷參與區域互聯備用的優化問題，緩解了傳統機組的備用壓力。文獻[19-20]提出了電儲能提供事故備用容量的優化利用方法。文獻[21]提出了運行可行域的概念，建立了集中式儲能運行備用能力的評估模型。文獻[22]引入儲能提供旋轉備用，應對風電出力的不確定性。文獻[23]提出了儲能閑置容量參與能量市場與備用輔助服務市場的運行策略，驗證了該方法可顯著提高儲能收益。
抽蓄電站作為較為成熟的儲能方式之一，針對抽蓄電站提供輔助服務問題已開展了較多的研究。文獻[24]研究了抽蓄參與電力系統調峰的效益及對新能源消納的意義。文獻[25]建立了抽蓄電站提供調相輔助服務的補償機制。文獻[26-29]研究了抽蓄電站參與電能量市場并提供備用的優化調度方法。文獻[26]研究了電力現貨市場環境下抽蓄電站的日前和實時優化調度問題，模型中考慮了抽蓄電站向系統提供旋轉備用容量?？紤]到抽蓄電站的發電容量與備用容量間的耦合關系，文獻[27]建立了抽蓄電站參與電能量市場與旋轉備用市場的風險評估模型。文獻[28]建立了抽蓄電站的兩階段優化模型，第一階段完成小時級的系統發電容量優化；第二階段在分鐘級時間尺度上對水電機組和抽水蓄能機組的備用容量進行優化。文獻[29]提出了含抽蓄電站的多類型電源系統提供旋轉備用的優化建模方法。
上述工作主要針對抽蓄電站提供旋轉備用問題展開研究，然而，未來高比例新能源電力系統對一次、二次、三次備用資源均有較大的需求。抽蓄電站具有靈活的調節性能，可以為電力系統提供不同時間尺度的備用容量。然而，抽蓄電站的發電容量和各個時間尺度的備用容量之間具有較強耦合關系，為了解決抽蓄電站參與多類市場的優化決策問題，本研究建立了抽蓄電站參與電能量市場與多時間尺度備用市場的運行決策模型，提出了儲能在不確定性電價和不同備用補償價格下的優化決策方法，驗證了抽蓄電站提供多種備用時的總收益明顯高于提供單一備用時的收益。
1 抽蓄電站在電能量市場中的獲利模式分析
1.1 抽蓄電站的運行模型

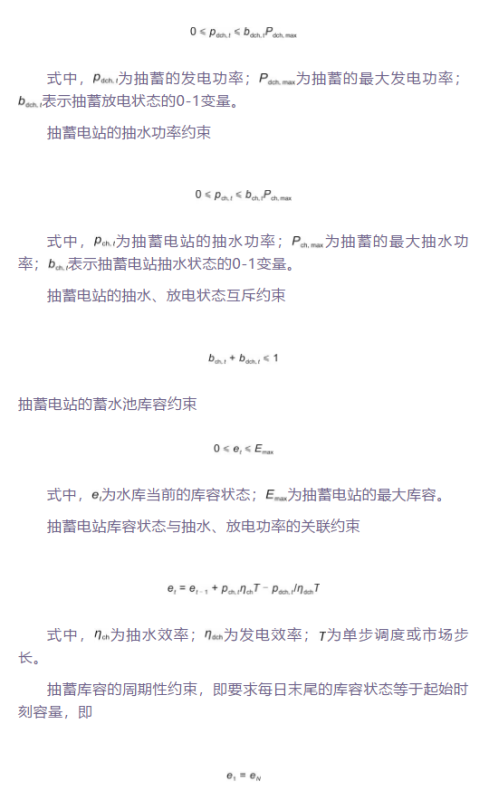

為了滿足抽蓄電站的運行要求，需要考慮其實際運行時的約束。
抽蓄電站的發電功率約束
1.2 抽蓄電站在電能量市場中的收益分析
抽水蓄能在電能量市場中利用峰谷價差獲利，在日前電力市場環境下，考慮抽蓄作為獨立主體參與市場，其收益情況與日前出清電價曲線密切相關。本研究考慮電能量市場日前電價的不確定性，建立抽蓄電站的收益分析模型，建模流程如圖1所示。

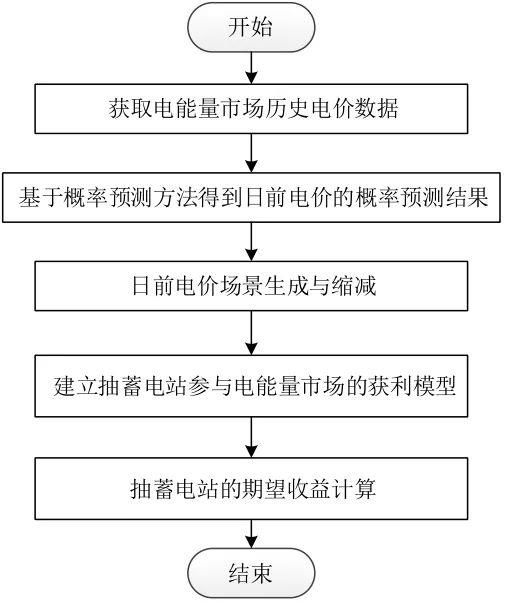

圖1 不確定性電價下抽蓄電站收益評估流程
建模過程如下：
（1）獲取電能量市場歷史電價數據，用于接下來一天的電價預測；
（2）獲取接下來一天的系統信息，并結合歷史數據，基于概率預測方法，得到日前電價的概率預測結果；
（3）基于概率預測結果進行抽樣，獲得日前電價場景曲線，并通過場景縮減技術，得到實際求解所能接受的電價場景曲線個數；
（4）抽蓄電站參與電能量市場的獲利模型；
（5）抽蓄電站的期望收益計算。

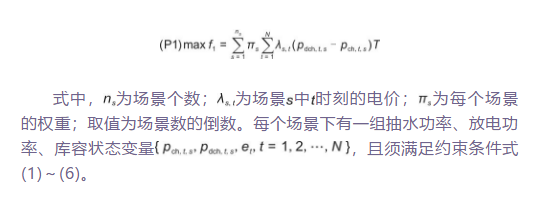

由于本研究主要分析抽蓄電站的收益情況與市場策略，假設電價場景數據為已獲得信息，并且所采用的能量市場電價形式為實時電價模型，即各時段電價通過市場出清獲得。所建立的抽蓄電站在電能量市場中的期望收益模型如下。
2 抽蓄電站參與電能量市場與備用市場的收益建模
電力系統中電能量市場與備用市場是兩類不同的市場，然而，兩類市場間具有一定的耦合關系，使得各市場主體需要權衡在兩類市場中的申報策略。抽蓄電站參與備用市場的成本主要來自于電能量市場中的機會成本，即由于提供備用容量而在電能量市場中減少的收益。為了實現抽蓄電站在兩類市場中的收益最大化，本節進一步建立了抽蓄電站參與電能量市場與備用市場的優化決策模型。

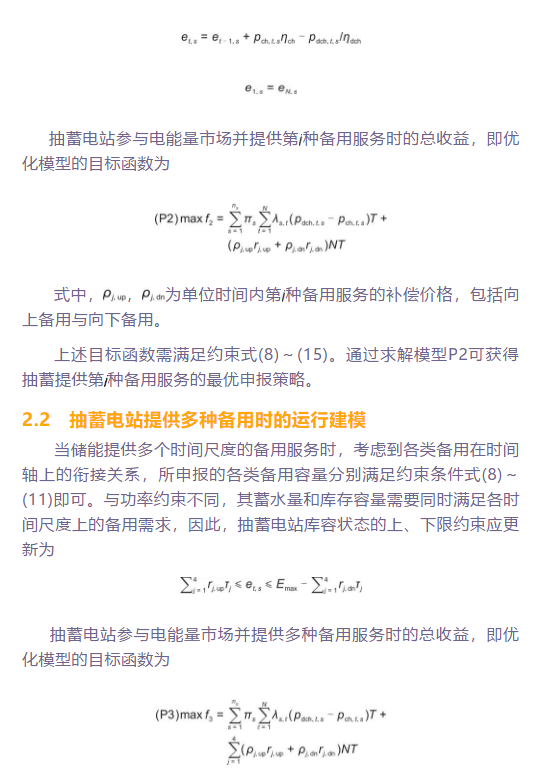

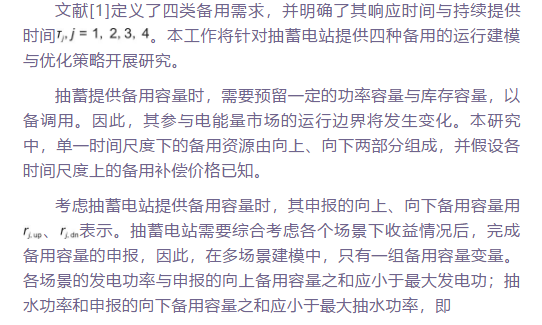

2.1 抽蓄電站提供單一備用時的運行建模

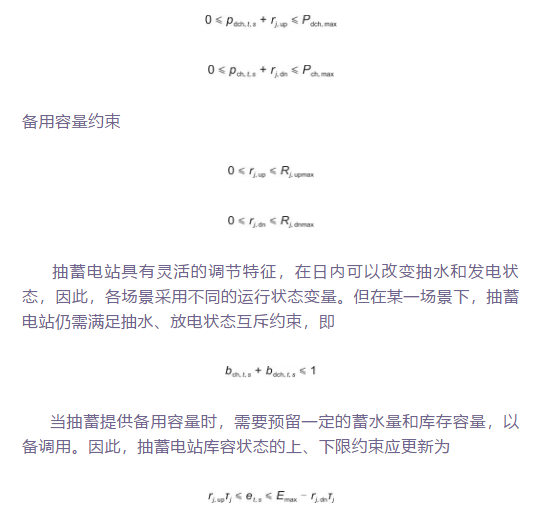

式(13)表示，抽蓄電站應預留一定的庫存容量，用于發揮備用作用時的發電或蓄水。
各場景下抽蓄電站庫容狀態與抽水、放電功率的關聯約束、庫容的周期性約束可表示
上述目標函數需滿足約束式(8)～(12)、式(14)～(15)和式(17)。
通過求解模型P3可獲得抽蓄提供多種備用服務的最優申報策略。
3 算例分析
3.1 算例介紹
參考實際抽水蓄能電站參數和我國河南省電價水平，本工作對相關算例參數進行了假設，設抽蓄電站的參數如下：最大放電功率和最大抽水功率為20 MW，庫存容量為100 MW·h，抽水蓄能電站的效率為75%。本研究所采用的多場景能量電價曲線如圖2所示，該電價場景是通過模擬我國某省電能量市場運行情況所得。整體上，夜間系統凈負荷(即系統負荷功率減去風、光出力)相對較低，因此，各場景下電價也相對較低；中午和傍晚系統凈負荷相對較高，因此，各場景下電價相對較高。本文建立的模型為混合整數線性規劃模型，采用MATLAB編寫程序，并調用CPLEX優化求解器完成了問題求解。

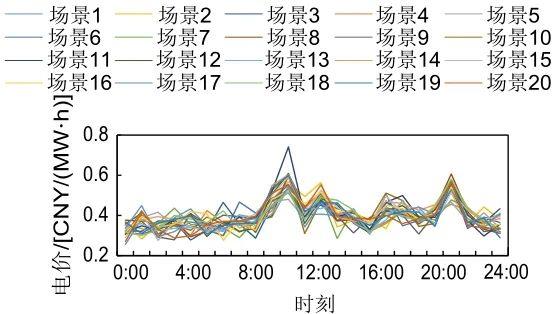

圖2 20個場景下的電價曲線
3.2 參與電能市場下的運行結果
當不考慮抽蓄提供備用時，其在不同電價場景下的抽水、發電情況如圖3所示。每個時段上均有20個柱狀線，代表該時段上，各個場景下的抽蓄的運行功率大小，不同場景用不同顏色區分，且負值表示抽水功率，即運行于蓄水狀態；正值表示發電功率，即運行與發電狀態。仿真結果顯示：抽蓄電站主要在夜間抽水，中午和傍晚負荷電價較高時段發電，從而利用不同時段上的電價差異獲利，一天內的總獲利期望為8357元。一天內出現的最大抽水功率和放電功率均為20 WM，蓄水容量最大、最小狀態限分別是100和0 MW·h，說明抽蓄電站容量得到了完全利用。抽蓄電站的獲利情況主要與一天內不同時段間的電價差異有關，電價差超過一定水平時，抽蓄電站便會充分利用其容量獲得收益。

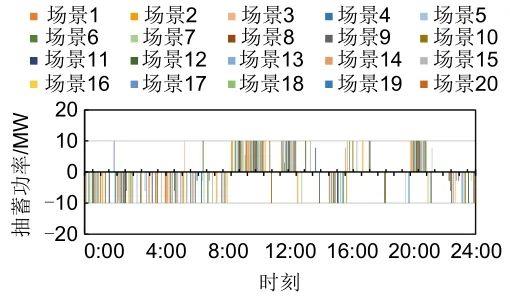

圖3 抽蓄電站在電能量市場中的運行結果
3.3 提供備用時的運行決策
當僅考慮抽蓄電站提供一種備用時，例如只提供一次調頻備用、持續時間不低于一分鐘(備用類型1)，并設備用容量上限為3 MW，在不同備用補償價格下，抽蓄電站申報的備用容量與收益等情況如表1所示。當備用補償價格較低時，抽蓄電站仍然將所用容量用于參與電能量市場，當備用補償價格高于0.012元/h時，抽蓄電站會盡可能將容量用于提供備用，從而獲得更多收益，該價格下，抽蓄電站總收益可達8835元，高于電能市場中的總期望收益，即為8357元。與僅參與電能市場情況相比，提供備用后的總期望收益增加5.72%。

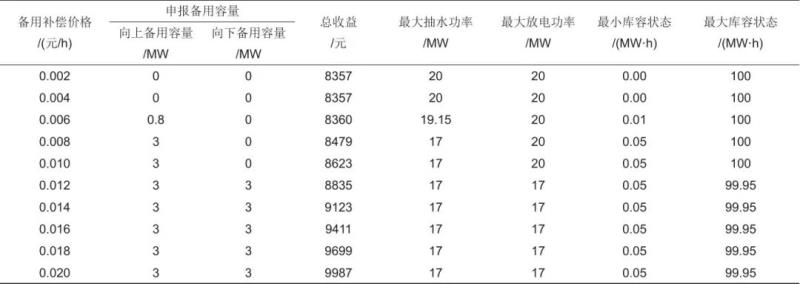

表1 備用類型1的不同補償價格下，抽蓄電站運行決策結果
抽蓄電站提供備用的成本主要來自于電能市場中的機會成本，只有當備用補償價格高于電能量市場中的機會成本時，抽蓄電站才開始提供備用容量。計算結果表明：抽蓄電站提供的備用容量隨著補償價格的升高而增加，說明其所提供的備用容量在電能量市場中的機會成本也越來越大。可見，抽蓄電站的運行需要根據電能量市場中的收益和備用補償價格進行決策，從而獲得最大收益。
當考慮抽蓄提供分鐘級備用、持續時間10 min(備用類型2)、備用容量上限為10 MW時，在不同備用補償價格下，抽蓄電站申報的備用容量與收益等情況如表2所示。當備用補償價格高于0.0064元/h后，抽蓄電站開始通過提供備用獲取更多收益。當備用補償價格為0.0128 元/h時，抽蓄電站申報的向上、向下備用容量為10 MW，即達到最大可申報的備用容量，此時，在電能量市場中的最大可用容量為10 MW，此時，電能量市場各場景下的抽蓄電站運行狀態如圖4所示。并且該備用補償價格下，抽蓄電站總期望收益可達10324元，與僅參與電能市場情況相比，提供備用后總期望收益增加23.54%。備用類型2要求的持續提供時間相對較短，當抽蓄電站提供該類型備用時需要預留的庫存容量相對較少，仍有較多的容量參與電能量市場，因此，在兩種市場中的總收益相對較多。

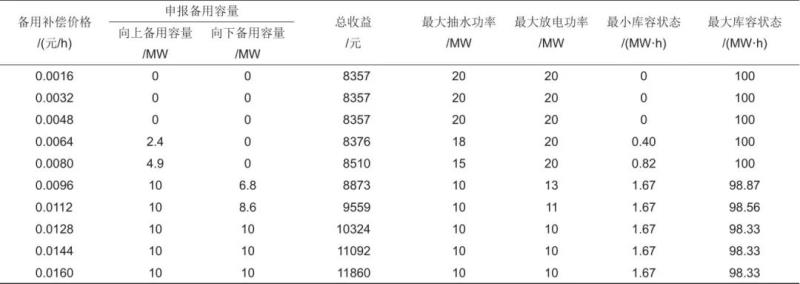

表2 備用類型2的不同補償價格下，抽蓄運行決策結果

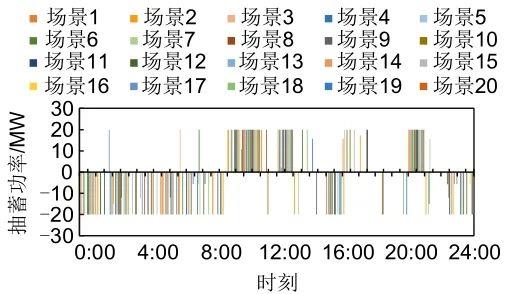

圖4 提供備用后抽蓄電站在電能量市場中的運行結果
抽蓄電站提供備用時，需要同時預留功率容量與庫存容量。提供備用類型2的容量達到上限時，最小庫容狀態為1.67 MW·h，最大庫容狀態為98.33 MW·h，需要預留的庫存容量略高于提供備用類型1時所需的容量。
當考慮抽蓄提供10 min備用、持續時間2 h(備用類型3)、備用容量上限為20 MW時，在不同備用補償價格下，抽蓄電站申報的備用容量與收益等情況如表3所示。當備用補償價格低于0.0048元/h時，抽蓄電站不提供備用輔助服務。當備用補償價格高于0.096元/h時，抽蓄電站全部容量均用于提供備用，即20 MW，可獲得更多收益，此時總收益為9216元，與僅參與電能市場情況相比，提供備用的總收益增加10.28%。

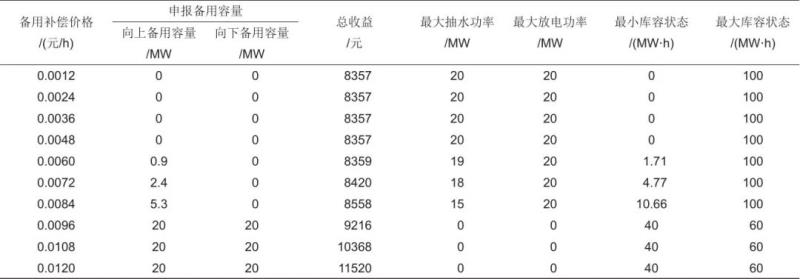

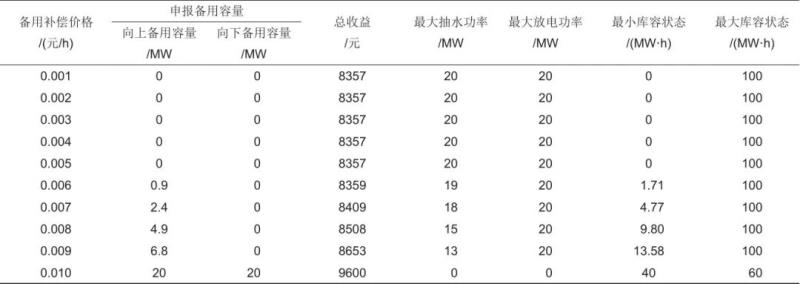

表3 備用類型3的不同補償價格下，抽蓄運行決策結果
當抽蓄電站容量全部用于提供備用時，在日前市場出清后，其庫容狀態保持恒定，該定值不能低于40 MW·h，以便提供足夠的向上備用容量，即發電容量；且該定值不能高于60 MW·h，以便提供足夠的向下備用容量，即抽水蓄能容量。
當考慮抽蓄提供30 min備用、持續時間2 h(備用類型4)、備用容量上限為20 MW時，在不同備用補償價格下，抽蓄電站申報的備用容量與收益等情況如表4所示。當抽蓄提供備用時，影響其在電能量市場收益的因素有備用容量和持續備用時間，因此，該備用下的市場策略與提供備用類型3的市場策略(表3)一致。當備用補償價格為0.006元/h時，抽蓄電站開始提供備用輔助服務，從而增加總收益。
表4 備用類型4的不同補償價格下，抽蓄運行決策結果
當考慮抽蓄電站可以同時申報4種備用輔助服務時，其最優市場策略如表5最后一列所示，設4種備用的補償價格分別為0.01、0.008、0.006、0.005元/h，此時抽蓄的最優申報策略為：秒級的一次調頻備用容量為3 MW，1 min備用容量為10 MW，30 min備用容量為10 MW，電能量市場中的運行情況如圖5所示。此時，抽蓄的總收益為12340元。在同樣的價格下，抽蓄電站提供單一備用的收益分別是8632、8510、8359、8357元。可見，當抽蓄電站同時提供不用時間尺度的備用時，其庫容、功率容量都將得到充分的利用，并且總收益也顯著增加。與僅參與電能市場情況相比，同時提供多種備用后總期望收益增加47.66%；與提供單一備用相比，總收益至少增加了44.37%。

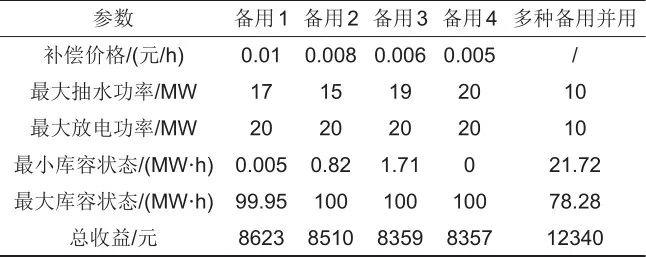

表5 提供不同備用時的運行決策與收益對比

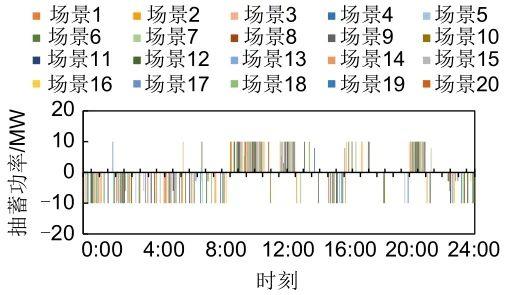

圖5 提多種供備用后抽蓄電站在電能量市場中的運行結果
3.4 峰谷電價下抽蓄電站的收益情況
進一步將上述實時電價場景下抽蓄電站的收益與峰谷電價進行對比，采用的峰谷電價曲線如圖6所示。峰谷電價下，抽蓄電站的運行功率如圖7所示。

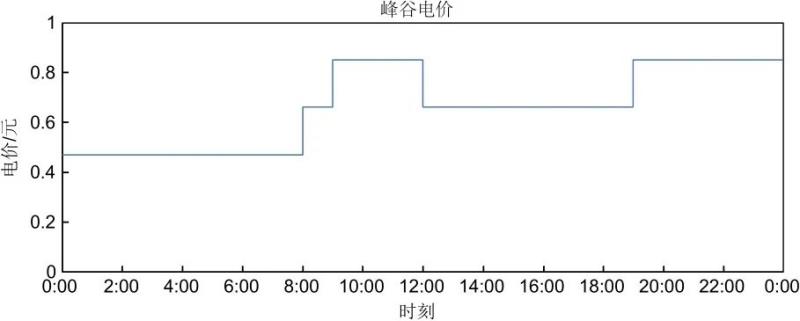

圖6 峰谷電價曲線

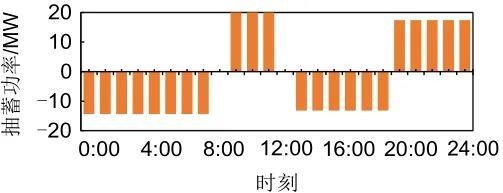

圖7 峰谷電價下抽蓄電站在電能量市場中的運行情況
由于峰谷電價事先已知，抽蓄電站可以指定確定的運行計劃，即在電價谷、平時段抽水，在電價峰時段發電，抽蓄電站在峰谷電價下的總收益為20097元，總收益高于實時電價場景下的收益。抽蓄電站在峰谷電價下的總收益與峰谷電價差有關，峰谷電價差越大，抽蓄電站在電能量市場中的收益越大。
當考慮抽蓄電站可以同時申報4種備用輔助服務時，兩種電價類型下抽蓄電站的運行策略對比見表6，種備用的補償價格分別為0.01、0.008、0.006、0.005元/h。由于本算例的峰谷電價下，抽蓄電站在電能量市場中的收益較大，即提供備用的機會成本較大，因此，其申報備用的容量小于實時電價場景。在峰谷電價類型下，抽蓄電站僅提供備用類型1和2，未提供備用類型3和4，當進一步增加備用類型3和4補償價格時，使其高于提供備用的機會成本，抽蓄電站會逐漸增加備用類型3和4申報容量。此外，由于抽蓄電站在峰谷電價下仍然可提供不同類型的備用，且在峰谷電價下的收益情況不影響上述其在不同備用策略下的相關結論。

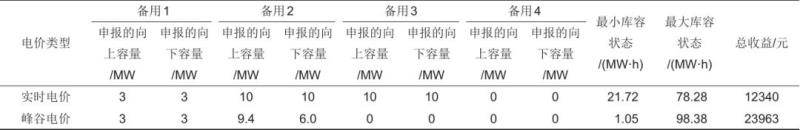

表6 備用類型4的不同補償價格下，抽蓄運行決策結果
4 結論
本工作研究了抽蓄電站參與電能量市場與輔助服務市場的優化決策問題，考慮了電能價格的不確定性，基于場景建模方法，建立抽蓄電站參與電能量市場并提供備用的優化決策模型，進一步建立了其提供多種備用服務的優化決策模型。抽蓄電站提供不同時間尺度備用時，其功率容量之間互不影響，但各類備用的庫存容量相互耦合和制約。
在電能量市場中，抽蓄電站利用不同時段的價格差異獲得收益。當提供備用時，抽蓄電站需要預留一定的功率容量與庫存容量。當備用補償價格高于一定水平后，抽蓄電站可以通過參與備用市場獲得更多收益，甚至將全部容量用于提供備用輔助服務，以增加其總期望收益。
仿真分析了抽蓄電站提供四種備用時的優化決策和收益情況，其同時提供不同時間尺度的備用時的總收益明顯高于提供單一備用時的收益。即使備用補償價格相對較低，抽蓄電站仍可以通過同時提供多種備用來提高收益。
第一作者：余曉鵬（1974—），男，碩士，教授級高工，研究方向為電網規劃，E-mail：xmli97@126.com；
通訊作者：李曉萌，高工，研究方向為電力系統安全穩定分析，E-mail：lixiaomeng@ha.sgcc.com.cn。
