在中央財經委第九次會議上，習近平總書記作出重要部署，強調要構建以新能源為主體的新型電力系統，這將是一場戰略性、全局性、革命性的變革。面對新能源即將到來的爆發性增長，重構電力系統的物理形態與體制機制至關重要，其關鍵在于解決更大范圍和更長周期的電力電量平衡問題。
氫能為大范圍、長周期的電力電量平衡問題提供了新的解決方案。氫能可作為電力系統的靈活性資源、長周期儲能和外送新載體，為新型電力系統緩解高效消納與穩定外送的壓力。電氫耦合有望破解新能源大規模發展后電力系統的靈活調節問題，成為新型電力系統的重要組成部分。
氫能對構建新型電力系統的價值
首先，電制氫可以作為高度可調節負荷，有效提升電力系統靈活性和安全性，促進新能源消納利用。預計2030年、2060年，我國 新能源裝機容量分別達到16億、40億千瓦以上，對系統靈活調節能力提出極高要求。當前主流的堿 性電解水制氫負荷在50%-100% 內可調；未來質子交換膜電制氫設 備的調節范圍有望達到300%，冷啟動時間小于5分鐘，爬坡速率為100%/秒，可以實時追蹤新能源出力，是實現“荷隨源動”的最佳技術選項之一。預計2030年、2060 年，電制氫設備容量分別達到0.6億、7億千瓦左右，充分發揮其運行功率可調節范圍較大的優勢，為電力系統提供可觀的靈活性調節資源，有效支撐新能源發展。
其次，電制氫可以與儲氫設備、燃?xì)錂C(jī)組或燃料電池相結合，實現新能源的大規模、長時段存儲與轉換，有效保障新能源的可持續開發利用。新能源裝機出力存在不同時間尺度的波動，電化學儲能放電時間僅為小時級，因此只適合日內短時調節，且存儲容量受限。儲氫方式非常多元化，包括壓縮氣態儲氫、低溫液態儲氫、吸附儲氫、化學儲氫和鹽穴儲氫等，充放周期最高可達1000小時以上，規?？蛇_(dá)到百萬千瓦級，可提供日、周、月、季等多個時間尺度上的儲能方案，保障新能源為主體下電力系統的全時段電力電量平衡。
此外，燃?xì)錂C(jī)組還可以為電力系統提供大量的轉動慣量，保證運行電壓與頻率的穩定；氫能發電機可以快速快速啟停，為電網提供事故備用。目前，氫能發電技術已相對成熟，美國俄亥俄州的漢尼拔小鎮已使用摻氫燃?xì)廨啓C(jī)（80% 天然氣+20%氫氣），通用電氣預計2030年將建成100%燃?xì)淦啓C(jī)，實現零碳排放發電。
從國內來看，國家電投荊門綠動電廠在運重型燃機商業機組成功實現15%摻氫燃燒改造和商業運行，具備了純天然氣和天然氣摻氫兩種運行模式兼容的能力，是全球范圍內首個在天然氣商業機組中進行摻氫燃燒的聯合循環、熱電聯供示范項目。
電-氫協同的典型模式
從氫能與電力系統源網荷儲各環節的耦合協同關系來看，具體包含兩類典型的電-氫協同模式：受端電-氫協同和源端電-氫協同。
受端電-氫協同模式是指：在西部北部等新能源資源稟賦豐富的地區建設集中式新能源發電基地，通過特高壓輸電線路輸送至中東部地區，在靠近負荷中心的地方制氫，或就地利用，或通過燃?xì)錂C(jī)組發電，作為負荷中心電網的電壓支撐和備用容量。
圖1 受端電氫協同模式示意圖
受端電-氫協同模式的主要優勢在于：
（1）制氫廠站選址靈活性較強，可以就近滿足終端氫能需求，有力支撐氫能產業鏈全面發展。利用發達的輸配電網絡，將新能源電力及時配置到氫能需求較大的地區，就近建設制氫場站并利用網電制氫，不僅可以節省氫氣存儲、轉換與運輸成本，還有利于相關配套設施的協同發展，在氫能產業發展初期助力完整產業鏈的構建。此外，就地制氫也避免了氫能分散轉化、存儲與利用可能帶來的安全風險與隱患。
（2）可以利用負荷中心較高的電價峰谷差來補償“以電制氫、氫再發電”的成本。在以新能源為主體的新型電力系統中，新能源發電量與用電負荷之間的供需平衡關系將極大地決定電價的高低。例如，在午間光伏發電量供大于求時，電價價格較低，制氫設備開啟，以氫能的方式存儲電能；在晚間光伏發電量極低，且用電負荷較大，電價價格飆升，利用燃?xì)錂C(jī)組或氫燃料電池等設備再發電，將氫能轉化為電能。相較于西部北部地區，江蘇、浙江等負荷中心地區的峰谷價差較大（午間和晚間的電價差高達0.4-0.5元/千瓦時），可以彌補部分氫能發電的成本。
不過目前受端電-氫協同模式也存在一些問題，其中主要的問題有以下三點：
（1）難以兼顧新能源利用率與通道利用率。在西部北部地區，新能源發電后電能的送出可以采用兩種方式：一種是將新能源機組所發的全部電量按原有曲線送至輸電網，這種方式可以最大程度地保障新能源利用率，但犧牲了通道利用率，且會為受端電網的穩定運行與電能調度帶來一定挑戰。另一種方式是，在源端配置電化學儲能和抽水蓄能機組，與火電、水電等常規電源所發電力打捆輸送，采用“兩段式”或“三段式”曲線。這種輸電方案可以保障較高的通道利用 率，但將犧牲部分新能源利用率。
（2）無法充分發揮電制氫設備的靈活性調節潛力。為保障輸電的平穩性，宜采用上述第二種輸電方案。在這種情況下，在新能源資源豐富的源端（西部北部）地區，已經通過電化學儲能、抽水蓄能、調節電源等手段實現調峰，源端大 規模新能源發電的波動性難以傳達至受端，因此受端電-氫協同模式吸納源端新能源波動性的效果較為有限，電制氫設備優異的動態響應特性與可以實時追蹤負荷的優勢難以凸顯。
而源端電氫協同可以分為源端電氫協同 — 輸電、源端電氫協同—輸氫和源端電氫協同—就地利用三種模式。

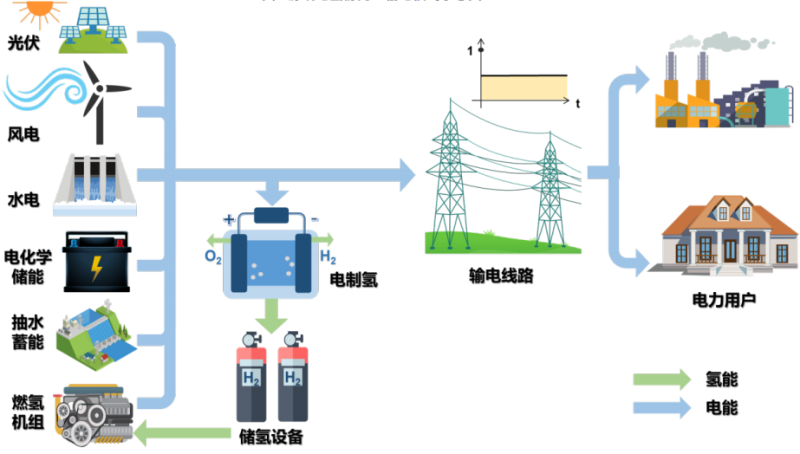

圖2 源端電氫協同—輸電模式示意圖
源端電氫協同—輸電模式是指：在風光資源豐富的西部北部地區大規模部署電制氫、儲氫、燃?xì)錂C(jī)組等設備，支撐新能源消納和送出。電制氫設備追蹤新能源波動性出力，生產的氫氣既可供給本地用戶使用，也可通過燃?xì)錂C(jī)組再次發 電，作為電化學儲能、抽水蓄能以及調節電源的重要補充，與其協同運行調峰，保障電網外送功率的相對穩定可控。
源端電氫協同—輸電模式的主要優勢主要在于：可以實現 新能源利用率和輸電通道利用率的“雙保障”。未來，隨著煤電、氣電等配套電源的減少，新能源基地送出將面臨新能源利用率與輸電通道利用率的矛盾。源端電制氫設備作為重要的調峰手段，可以在午間新能源富集時段實時追蹤新能 源出力，將電力轉換為氫氣存于儲氫裝置；在夜間新能源出力低谷時段，儲氫向燃?xì)錂C(jī)組供氫，燃?xì)錂C(jī)組再發電，確保輸電外送功率相對平穩，在保障新能源利用率的前提下盡可能地提高輸電通道利用率。可以看出，源端電—?dú)鋮f(xié)同模式可 以在功能上實現對電化學儲能的部分替代。
源端電氫協同—輸電模式的潛在問題在于：電 — 氫 — 電包含 兩 次 能量轉換過程，綜合效率較低，能量損失較大。堿性電解水和質子交換膜制氫效率約為70%， 燃?xì)廨啓C(jī)發電的效率僅為50%左右，電 — 氫— 電整體效率僅為35%，65%的能量耗散于能量轉換過程中，僅適用于新能源波動性極大、孤島等特殊場景中。源端電-氫協同模式無法完全取代電化學儲能，二者互為補充。

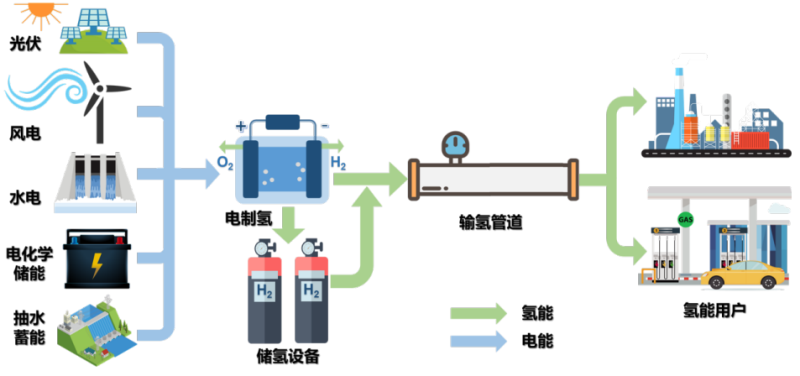

圖3 源端電氫協同—輸氫模式示意圖
源端電氫協同—輸氫模式是指：在新能源富集地區制氫后，通過管道進行遠距離輸送，形成新能源多元化配置體系。
源端電氫協同—輸氫模式的優點在于：形成新能源多元化遠距離輸送體系，有效緩解電網外送新能源的壓力，更好地支撐新能源大規模開發利用。新能源通過氫氣或天然氣系統實現大范圍配置，其對供需波動的容許度高于電力系統，可以通過配置適當規模的儲氫裝置以保障供需的大致平穩。
此外，當電網容量不足或電力基礎設施建設成本較高時，利用氫能可以實現可再生能源的遠距離、低成本輸送。例如，海底電纜高昂的敷設成本是制約海上風電大規模發展的關鍵因素，可以轉而利用海上風電就地電解海水制氫，再通過已有油氣管道輸送回陸地。據測算，遠期管道輸氫能夠以海底電纜1/8的成本輸送10倍能量，并充分利用現有天然氣基礎設施，滿足迅速擴張的海上風電電力外送需求。
源端電氫協同—輸氫模式的問題在于：由于我國遠距離管道輸氫基礎設施還處于建設初期，非常不完善，短期內將限制氫能的大范圍優化配置。現階段中國普遍采用氣態高壓儲氫與集束車的運輸方式，運輸效率較低，且可變成本較高，約為7-8元/（千克·百公 里），僅適用于小規模、短距離運輸。遠期來看，可以通過新建輸氫 管道或利用西氣東輸管道摻氫輸送，但輸氫管道建設成本較高，約為500-600萬元/千米；而西氣東輸管道摻氫比例不得超過10%，且輸送規模和起落點受到一定限制。
源端電氫協同-就地利用模式是指：在新能源富集地區制氫后，在附近的化工廠或交通樞紐站等 直接利用，滿足本地用氫需求。源端電氫協同—就地利用模式的主要優勢在于：經濟競爭力較強。相較于源端電氫協同 — 輸氫模式，就地 利用可以大幅縮減氫氣儲運成本；相較于源端電氫協同 — 輸電模式，就地利用可以避免電—?dú)洹姸鄠€(gè)能源轉換過程的損耗，提高能源利用效率，間接地降低用能成本。
源端電氫協同—就地利用模式的主要問題在于：極度依賴于本地的終端用氫需求。若本地的終端用能場景不夠豐富，氫能需求不大，無法消化新能源發電制備所得的氫氣，則不可避免地還是要將氫氣輸送至其他區域。因此，新能源富集地區應適當規劃氫能消費相關產業，例如在西部發展煤化工、 鋼鐵、重卡運輸?shù)取?
電—?dú)鋮f(xié)同發展趨勢研判
電—?dú)鋮f(xié)同發展將大致分為兩個階段。近期（當前—2030 年），電制氫設施將作為靈活性負荷，實現電—?dú)洹皢蜗蝰詈稀?。中遠期（2030 —2060年），電制氫設備作為靈活性負荷的規模進一步增長，部分氫能通過儲氫、燃?xì)浒l(fā)電或氨發電，實現電—?dú)洹姟半p 向耦合”
從近期來看，電制氫設備是氫能與電網的主要互動環節。電制氫設備可接受波動性電源供電，可作為電力系統的靈活性資源，提供調峰、調頻服務。一方面，源側電制氫項目直接追蹤新能源波動性出力，就近消納利用新能源；另一方 面，電制氫設備接入電網，通過靈活運行方式參與大電網調峰，助力新能源消納。
未來儲氫有望成為促進新能源消納的重要長時段儲能技術，結合燃?xì)浒l(fā)電或氨發電在新能源出力不足、電力供應緊張時“反 哺”電力系統。在高比例新能源的新型電力系統建設中，新能源出力在周、月、季、年等時間尺度上的不均衡性逐漸凸顯，長時段調節需求將日益迫切。抽水蓄能和電化學儲能的放電時間通常在6小時以內，主要作為日調節手段。儲氫充放時間最長可達1000小時 以上，容量可達百萬千瓦級，可解決周、月、季等長時間尺度調節問題。但電制氫再發電存在由兩重能源轉換造成的效率損失問題， 因此僅在在連續數日新能源出力不足等少數場景下，部分氫能通過燃?xì)鈾C(jī)組摻氫燃燒或燃?xì)錂C(jī)組提供發電出力，或者氫轉化為氨后作為燃料發電，保障全時段電力電量平衡。
從遠期來看，電—?dú)鋮f(xié)同將分別從源端、受端同步發力，平滑新能源發電和用戶用電之間的時空大范圍不平衡。其中，源端電—?dú)鋮f(xié)同模式將廣泛應用于新能源發電基地，受端 電 — 氫協同模式將規?；瘧?yīng)用于分布式能源系統和微網中，通過電能與氫能的深度耦合互動，實現高比例新能源情景下 電網調節能力的大幅提升。
此外，通過電轉氫轉其他能源的形式，氫能將成為連接電力行業 與其他終端消費行業的重要媒介， 有利于加強電網的能源樞紐作用，推動電力行業與工業、建筑、交通等行業的緊密耦合。電力與工業領域的耦合方面，在發揮電制氫靈活 調節性能的基礎上，通過在煤電機組加裝 CCUS，為系統保留轉 動慣量的同時可捕捉二氧化碳，與綠氫廣泛結合大規模制取甲烷或甲醇等多種化工原料或高品質燃料。電力與建筑領域耦合方面，以氫燃料電池、氫能供暖、摻氫燃?xì)舛嗦?lián)供等作為多元供能形式的分布式能源和微網為基礎，結合多能耦合技術和源網荷儲協調控制技術，就地平抑新能源高滲透率下的不可控性和隨機波動性。電力與交通領域的耦合方面，以氫燃料電池汽車為載體，有效支撐交通領域的綠色發展。
