中國儲能網訊：計及多種靈活性約束和基于時序模擬的廣域電力系統源-網-儲協同規劃方法
任大偉1,2, 肖晉宇1,2, 侯金鳴1,2, 杜爾順3, 金晨1,2, 周原冰1,2
（1. 全球能源互聯網發展合作組織, 北京 100031; 2. 全球能源互聯網集團有限公司, 北京 100031; 3. 清華大學 低碳能源實驗室, 北京 100084）
摘要：隨著全球大規模風電、光伏的持續開發，系統的凈負荷波動不斷增加，迫切需要建立可量化而又高效的廣域電力系統優化規劃模型，促進廣域范圍多種靈活性資源規劃研究。首先，以簡化的機組組合模型為基礎，建立計及多種靈活性資源出力約束和基于時序的生產運行模擬模型，以系統總成本最低為優化目標，考慮多種投資決策和生產運行約束，最終優化出系統目標水平年的新能源電源、互聯電網及儲能的容量，并歸納新能源-互聯電網-儲能聯合規劃的分析流程。其次，利用以上模型方法開展案例分析，以東北亞2035年源-網-儲規劃方案為基礎，優化計算2050年的新增新能源、電網互聯及儲能容量，并在此基礎上進一步闡述新能源裝機容量、電網互聯容量、儲能容量、新能源裝機與儲能容量之間的關系、電網互聯與儲能容量之間的關系等關鍵問題。最后，基于以上分析，給出源-網-儲規劃中應該盡量避免的誤區和統籌優化建議，為未來高比例新能源電力系統的規劃提供技術參考。
引文信息
任大偉, 肖晉宇, 侯金鳴, 等. 計及多種靈活性約束和基于時序模擬的廣域電力系統源-網-儲協同規劃方法[J]. 中國電力, 2022, 55(1): 55-63.
REN Dawei, XIAO Jinyun, HOU Jinming, et al. Wide-area power system generation-transmission-storage coordinated planning method based on multiple flexibility constraints and time-series simulation[J]. Electric Power, 2022, 55(1): 55-63.
引言
長期以來，化石能源大規模開發利用帶來資源緊張、環境污染、氣候變化等突出問題，未來經濟社會發展的能源需求仍將持續增長，實現能源可持續發展面臨諸多挑戰。根本出路就是要推動以清潔化、電氣化、網絡化為特征的能源轉型，加快實施“兩個替代、一個提高、一個回歸”，構建清潔主導、電為中心、互聯互通、共建共享的全球能源互聯網[1-2]。
隨著大規模風電、光伏的持續開發，高比例新能源系統逐步形成，系統凈負荷（實際用電負荷減去風電、光伏等波動性新電源出力）波動不斷增加，對靈活性的需求也隨之增強，對電源和電網規劃提出了新的挑戰[3-4]。（1）傳統的基于持續負荷曲線的運行模擬方法難以考慮風電、光伏出力波動對靈活性的需求；（2）新能源出力波動使得電力系統運行方式多變，增加了系統運行風險，同時電網規劃也會制約新能源消納。因此，高比例新能源系統迫切需要建立計及系統多種靈活性約束的源-網-儲協同優化規劃模型，從而科學合理地分析電源、電網互聯及儲能等靈活性資源在高比例新能源電力系統中的定位和價值，以更經濟的方式滿足系統靈活性需求[5-9]。目前，已有學者針對高比例新能源電力系統的中長期規劃開展了廣泛研究。文獻[10-11]建立了考慮儲能需求的多種場景和多種能源的系統規劃和運行模擬一體化的規劃模型。文獻[12]構建了儲能綜合優化模型以提高風電消納能力。文獻[13]基于系統不同時間尺度的波動特性，提出了新能源和多類型儲能的協調規劃模型。文獻[14]基于靈活性供需平衡機理，提出了電源、負荷、儲能一體化的廣義靈活性概念，建立了包含資源投資和運行校驗的規劃模型。文獻[15]介紹了靈活性定量評價指標體系，提出了靈活性協調規劃的主要研究內容及技術求解思路。文獻[16]提出了兼顧系統調峰、調節速率及需求響應的源網荷協調規劃模型，從系統角度統籌規劃電源、電網及需求側資源。文獻[17]引入靈活性指標量化評估了電源、負荷、儲能多類型靈活性資源的調節潛力，并建立了以成本最低為目標的高比例新能源電源規劃模型。文獻[18]從新能源出力的不確定性、新能源消納能力、高度電力電子化等方面分析了高比例新能源并網對輸電網規劃評價與決策的影響。文獻[19]構建了考慮靈活性供需平衡的源-網一體化規劃模型，并采用時序模擬與基于粒子群算法的儲能布局與輸電網協調規劃方法對所建模型求解。文獻[20]建立考慮靈活性的“儲-輸”聯合規劃模型，并提出啟發式與數學規劃相結合的求解方法。文獻[21]構建了機組出力和備用容量聯合優化的兩階段發電調度隨機規劃模型，并從模型角度探究了靈活性資源邊際成本構成機理。文獻[22] 從基本的規劃模型、能源生產環節的規劃、源-網環節的協同規劃、能源消費環節的規劃、規劃模型的求解方法這幾個方面對能源互聯網的規劃進行了分析、探討。以上多項研究都從理論上提出了源-網-儲協調規劃模型，但如何確定源-網-儲各類靈活性資源出力的建模精度，在量化分析多類別靈活性供給與不確定性靈活性需求平衡的同時，開展廣域跨國跨洲源-網-儲協同優化規劃，并量化分析三者之間的耦合關系、互補或替代效益是始終沒有解決的難題。
本文首先建立基于時序曲線、以簡化的機組組合為基礎兼顧各類靈活性資源運行約束的分析模型，并考慮新能源與負荷不同時間尺度的不確定性，提出廣域跨國跨洲電力系統源-網-儲各類靈活性資源協同規劃方法，即計及多種靈活性資源出力約束和基于時序的快速生產運行模擬模型，以系統總成本最低為目標，兼顧投資決策和運行約束，可統籌優化系統目標年的源-網-儲的結構及容量。其次，利用以上模型方法開展案例分析，以東北亞2035年源-網-儲規劃方案為基礎，優化計算2050年新增新能源、電網互聯及儲能的布局和容量，進一步闡述跨時區電力系統中的新能源裝機容量、電網互聯容量、儲能容量、新能源裝機與儲能容量之間的關系、電網互聯與儲能容量之間的關系等關鍵問題。最后，基于以上分析，給出跨時區電力系統源-網-儲規劃中應該盡量避免的誤區和統籌優化建議。
1 方法及流程介紹
1.1 模型方法
模型以簡化的機組組合模型為基礎，形成快速運行模擬約束集，不僅可以量化多類別靈活性資源出力的各種約束，而且可以兼顧多尺度靈活性需求，可高效開展廣域電力系統源-網-儲協同規劃并分析源-網-儲三者之間的耦合關系。模型以系統總成本最低為目標，一方面可考慮源-網-儲最大可規劃容量、新能源發電量占比、系統供電充裕度等投資決策約束；另一方面可考慮源-網-儲時序運行特性等生產運行約束，最終統籌優化系統目標年新能源-互聯電網-儲能的容量[4]。

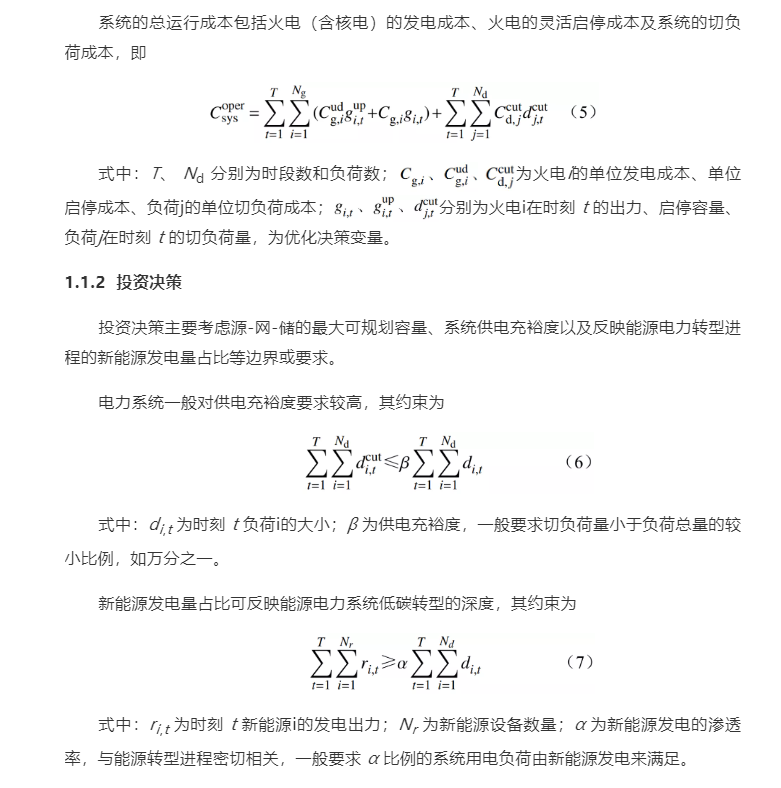

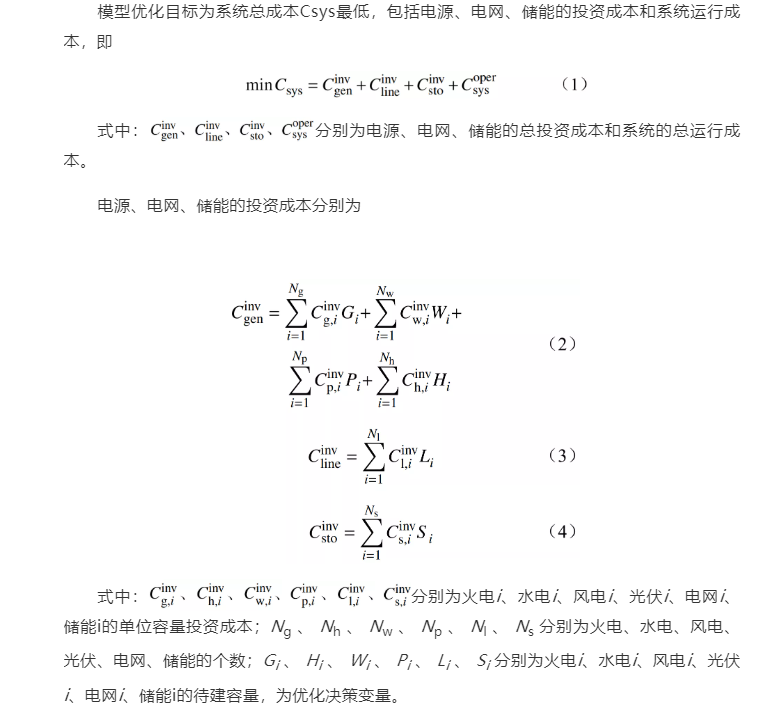

1.1.1 目標函數
1.1.3 生產運行模擬

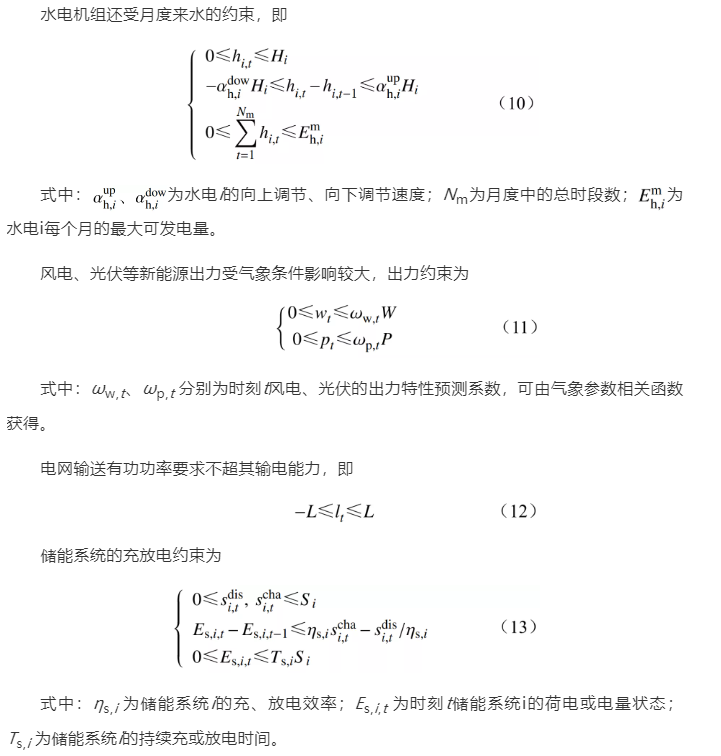

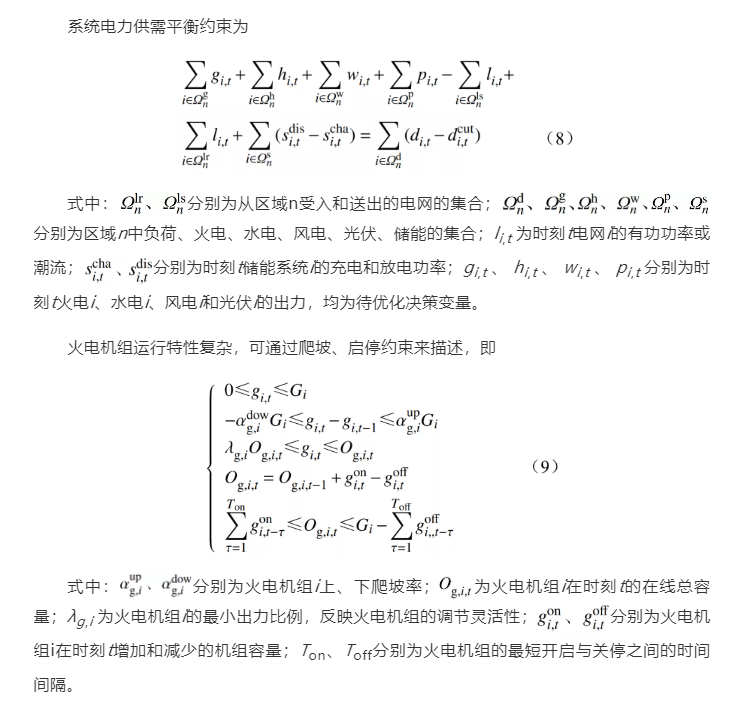

生產運行方面，主要考慮系統電力供需平衡、常規電源和新能源出力、互聯電網輸送功率、儲能系統充放電功率等運行特性。
使用CPLEX商業軟件對以上混合整數線性規劃模型進行優化求解。
1.2 分析流程
基于以上建立的混合整數線性規劃流程模型，廣域電力系統源-網-儲協同規劃如下。
（1）在預測規劃模塊，根據規劃方案和預測研究，確定目標水平年的負荷水平及特性，電源、電網、儲能的結構、特性及各自成本等邊界條件。
（3）在優化計算和分析模塊，開展全年時序生產運行模擬，保證系統供電充裕度和電力電量平衡，達到系統總成本最低。優化求解新增的風電、光伏新能源電源裝機、電網互聯及儲能容量，分析新能源電源、互聯電網及儲能三者之間的關系。
（3）結合以上優化計算和分析，提出未來電力系統電源-互聯電網-儲能的規劃方案和建議。
2 案例計算及靈敏度分析
案例計算及靈敏度分析思路如下。
（1）以東北亞2035年源-網-儲規劃方案為基礎[23-24]，采用上述模型方法，優化計算2050年的新增新能源、電網互聯及儲能容量，形成基礎情景，即情景0。
（2）在情景0優化結果的基礎上，增加風資源較好區域風電的裝機容量，作為新的邊界條件，重新優化東北亞6區域的新能源、電網和儲能容量，論述新能源裝機布局和容量規劃問題，形成情景1。
（3）在情景0優化結果的基礎上，增加送受端系統之間的電網互聯容量，作為新的邊界條件，重新優化東北亞6區域的新能源、電網和儲能容量，論述電網互聯布局和容量規劃問題，形成情景2。
（4）在情景0優化結果的基礎上，增加棄電嚴重區域的儲能容量，作為新的邊界條件，重新優化東北亞6區域的新能源、電網和儲能容量，論述儲能布局和容量規劃問題，形成情景3。
（5）在情景0優化結果的基礎上，減少和增加某區域新能源裝機容量，在新的邊界條件下，重新優化東北亞6區域的儲能容量（與情景1不同），從布局和容量方面，論述新能源裝機和儲能之間的關系，形成情景4。
（6）在情景0優化結果的基礎上，減少和增加單條互聯線路容量，在新的邊界條件下，重新優化東北亞6區域的儲能容量（與情景2不同），從布局和容量方面，論述電網互聯和儲能之間的關系，形成情景5。
2.1 基礎情景邊界條件
負荷方面，基于東北亞蒙古、俄羅斯遠東、中國華北、中國東北、韓國、日本6大區域2050年的最大負荷預測（見表1）和歷史負荷特性，得到6大區域2050年的全年逐小時負荷特性曲線。

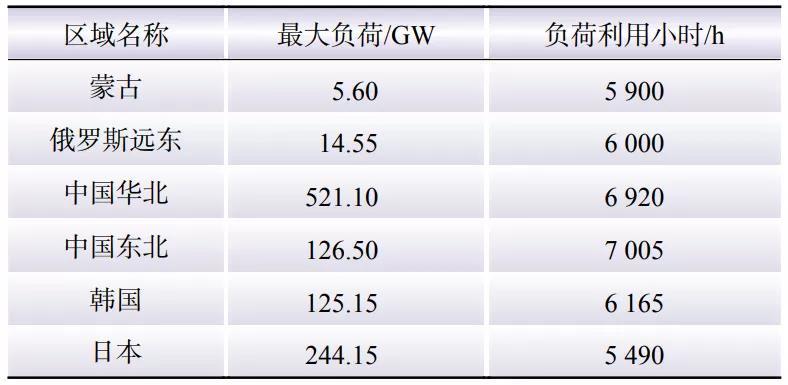

表1 6大區域的最大負荷
Table 1 Maximum load in 6 areas
電源結構和成本方面,基于東北亞6區域2035年的新能源裝機容量，以及2035年可調節電源裝機容量和發展趨勢，預測2050年可調節電源裝機容量，如表2所示。2050年的電源單位投資成本和運行成本如見表3所示[25]。煤電、氣電、水電、核電等不同類型電源及儲能的靈活性調節能力如表4所示。水電機組豐水期、枯水期的發電量約束如表5所示。總體來看，蒙古、俄羅斯遠東、中國東北和中國華北風資源較好，可利用小時數分別為2 850、2 600、2 600、2 650 h，蒙古、中國華北和中國東北光資源較好，可利用小時數分別為1 800、1 600、1 600 h，考慮風、光資源開發總量和速度的限制，在此基礎上對2050年新增的風電、光伏裝機容量進行優化規劃。

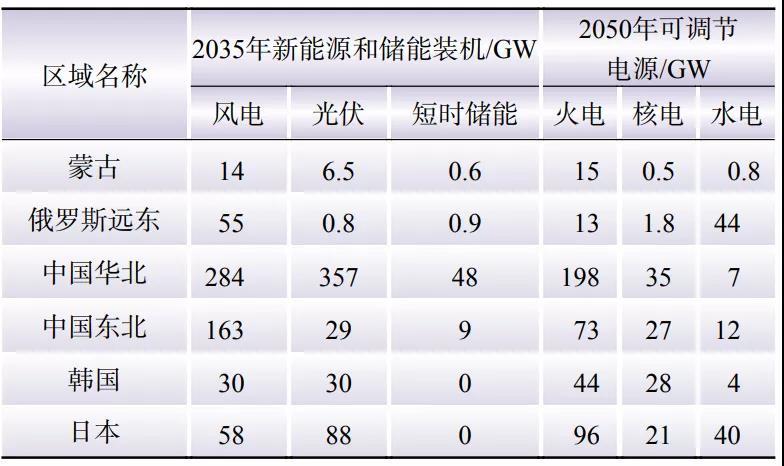

表2 6大區域電源和儲能裝機
Table 2 Power generation and energy storage installed capacity in 6 areas

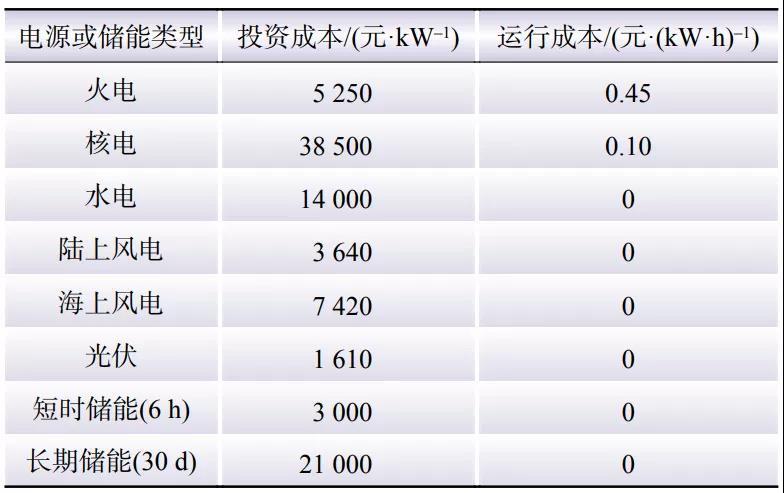

表3 2050年不同類型電源和儲能成本
Table 3 Costs of power generation and energy storage in 2050

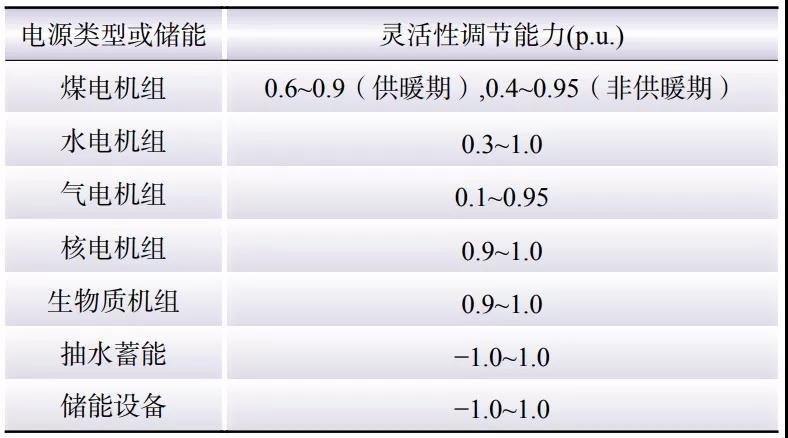

表4 不同類型電源及儲能的靈活調節能力
Table 4 Adjustment ability of power generation and energy storage

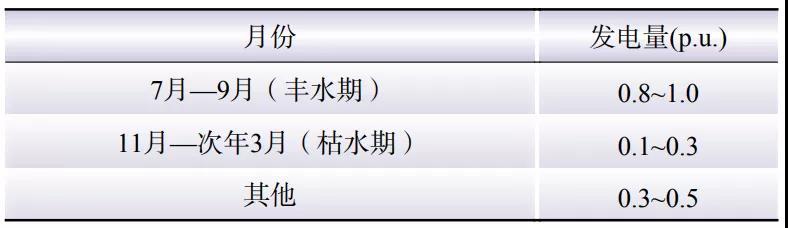

表5 水電豐水、枯水期發電量
Table 5 Hydropower generation capacity in wet and dry periods
儲能結構與成本方面，東北亞6區域2035年的儲能結構和容量如表2所示，2050年的儲能單位投資成本如表3所示，儲能類型考慮持續放電時間為6 h、充或放電效率為95%的短時儲能和持續放電時間為30天，充或放電時間效率為60%的長期儲能，在此基礎上對2050年新增的儲能容量進行優化規劃。
電網互聯和成本方面，東北亞6區域2035年的電網互聯結構和容量、2050年電網單位投資成本如表6所示。電網布局及送受電特性示意如圖1所示，總體來看，蒙古和俄羅斯遠東為送端系統，韓國、日本為受端系統，根據各區域電網的送受電特性對2050年新建電網互聯容量進行優化規劃。

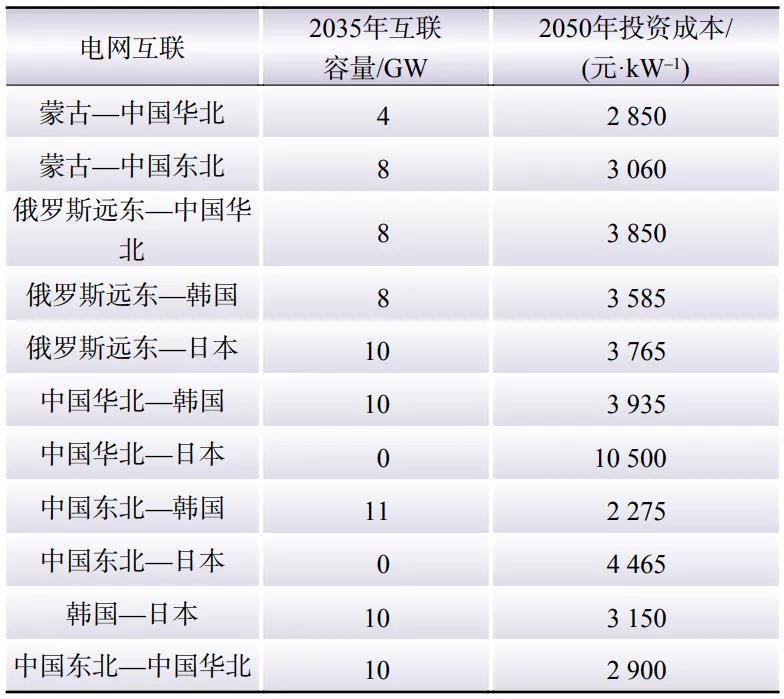

表6 2035年的電網結構和容量及2050年的電網成本
Table 6 Power-grid structure and capacity in 2035 and power grid cost in 2050

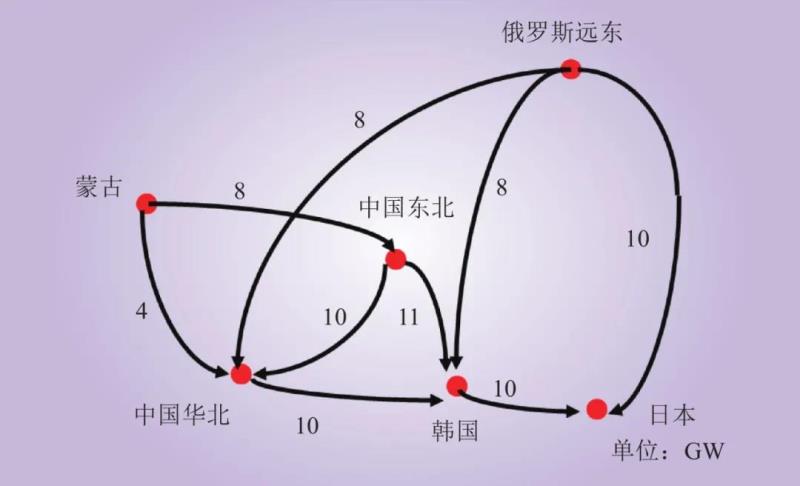

圖1 2035年電網布局及送受電特性
Fig.1 Power grid layout and characteristics of transmission and reception in 2035
2.2 基礎情景優化結果
采用所建立的模型方法，對基礎情景（情景0）東北亞6區域互聯系統的風電和光伏裝機、電網互聯和儲能容量進行聯合優化計算，結果如表7和表8所示。

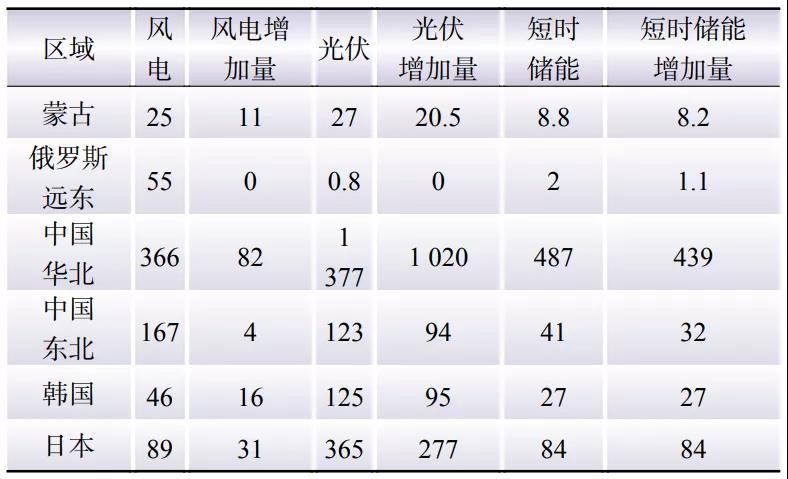

表7 2050年6大區域新能源裝機和儲能容量
Table 7 Renewable energy installed capacity and energy storage capacity in 6 areas in 2050

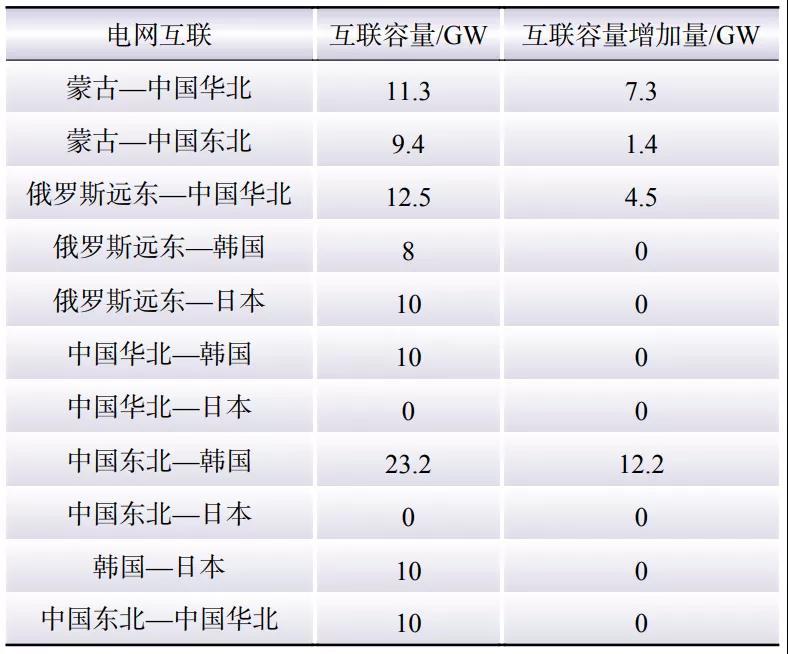

表8 2050年電網互聯容量
Table 8 Capacity of power grid interconnection in 2050
可以看出，中國華北、日本、蒙古風電裝機增加較多，分別為82、31、11 GW，風電新增裝機不只局限在風資源較好的區域；中國華北、日本光伏裝機增加較多，分別為1 020、277 GW，同樣光伏新增裝機不只局限在光資源較好的區域；中國華北、日本短時儲能容量增加較多，分別為439、84 GW，同光伏裝機增加區域趨同；中國東北—韓國、蒙古—中國華北、俄羅斯遠東—中國華北電網互聯容量增加較多，分別為12.2、7.3、4.5 GW，電網互聯新增容量主要集中在風電、光伏基地外送的陸上送電通道。整個互聯系統棄電率為9.48%，用電成本為0.338 3元/(kW·h)。
2.3 靈敏度分析
2.3.1 新能源裝機容量靈敏度分析
情景1：在情景0優化結果的基礎上，增加風資源較好區域蒙古風電裝機容量至上限58 GW，在新的邊界條件下，重新優化風電（除蒙古風電）和光伏裝機、電網互聯和儲能容量。相比情景0優化結果，蒙古風電裝機增加33 GW將主要引起中國華北風電裝機增加2 GW，中國東北、韓國風電裝機減少4、3 GW，中國華北、日本光伏裝機減少37、2 GW，中國華北短時儲能減少23 GW，蒙古短時儲能增加2.5 GW，蒙古外送通道增加13.2 GW，整個互聯系統棄電率增加至9.74%，用電成本增加至0.338 5元/(kW·h)。因此，從系統的角度來看，若要獲得更低的系統用電成本，電源規劃中，并不是在風、光資源越好的區域電源裝機越多越好，而應該綜合規劃電源的裝機容量。
2.3.2 電網互聯容量相關問題
情景2：在情景0優化結果的基礎上，增加送受端系統之間的電網互聯容量，如增加中國華北—日本線路容量至8 GW，在新的邊界條件下，重新優化新能源裝機、電網互聯（除華北—日本通道）和儲能容量。相比情景0優化結果，華北—日本互聯通道增加8 GW將主要引起中國華北、中國東北風電裝機增加16、–4 GW，中國華北、日本光伏裝機減少7、15 GW，中國華北、日本短時儲能減少7、3 GW，互聯通道變化不大，整個互聯系統棄電率增加至9.49%，用電成本增加至0.339 2元/(kW·h)。因此，從系統的角度來看，若要獲得更低的系統用電成本，電網規劃中，并不能只是根據電力供需關系規劃電網互聯通道，而應該綜合規劃電網互聯容量。
2.3.3 儲能容量靈敏度分析
情景3：在情景0優化結果的基礎上，在棄電嚴重的區域增加儲能，如增加蒙古區域的儲能至13.8 GW，在新的邊界條件下，重新優化新能源裝機、電網互聯和儲能容量（除蒙古儲能）。相比情景0優化結果，蒙古儲能增加5 GW，蒙古的棄電率將從21.5%降低至17.6%，蒙古、中國華北、中國東北風電裝機增加1、–2、1 GW，中國華北光伏裝機增加1 GW，中國華北、中國東北、韓國短時儲能減少2、1、1 GW，蒙古外送通道增加0.6 GW，整個互聯系統棄電率減少至9.43%，但用電成本提高至0.338 4元/(kW·h)，也就是說增加新能源棄電嚴重區域的儲能，雖然可減少該區域及整個系統的棄電，但會引起系統用電成本的提高。因此，若要獲得更低的系統用電成本，儲能規劃中，不能一味追求低棄電率而配置儲能，應該從系統的角度，綜合規劃儲能的容量。
2.3.4 電源與儲能之間的關系
情景4：在情景0優化結果的基礎上，電網互聯容量保持不變，只減少和增加電源裝機容量，分析儲能容量的變化。如分別減少和增加蒙古風電裝機容量至24、26 GW，在新的邊界條件下，重新優化系統儲能容量。相比情景0優化結果，蒙古風電裝機容量減少1 GW，系統短時儲能增加1.2 GW，系統棄電率減少至9.43%，用電成本略有提高；蒙古風電裝機容量增加1 GW，儲能容量減少1.1 GW，系統棄電率增加至9.53%，用電成本略有提高，即減少電源裝機，系統調節能力減弱，對儲能的需求增強，減少了系統棄電，但會引起用電成本提高；增加電源裝機，系統調節能力增強，對儲能的需求減弱，增加了系統棄電，也會引起用電成本提高。因此，電源和儲能都可為系統提供調節能力，經濟上存在合理配比。
2.3.5 電網互聯與儲能之間的關系
情景5：在情景0優化結果的基礎上，電源裝機保持不變，只減少和增加單條互聯線路容量，分析儲能容量的變化。如分別減少和增加蒙古—華北互聯線路容量至10.3、12.3、16.3 GW，在新的邊界條件下，重新優化系統儲能容量。相比情景0優化結果，蒙古—中國華北互聯線路容量減少1 GW，系統短時儲能增加1.5 GW，用電成本略有提高；蒙古—華北互聯線路容量增加1、5 GW，短時儲能容量減少1、3.6 GW，用電成本不斷提高，即減少電網互聯，系統調節能力減弱，對儲能的需求增強，但會引起用電成本提高；增加電網互聯，系統調節能力增強，對儲能的需求減弱，但存在邊際效益，也會引起用電成本不斷提高。因此，電網互聯可充分發揮系統間的互補特性，為系統提供調節能力，電網和儲能在經濟上也存在合理配比。
3 結論及建議
本文建立了基于時序曲線、以簡化的機組組合為基礎兼顧各類靈活性資源運行約束的分析模型，并考慮新能源與負荷不同時間尺度的不確定性，提出廣域跨國跨洲電力系統源-網-儲各類靈活性資源協同規劃方法，即計及多種靈活性資源出力約束和基于時序的快速生產運行模擬模型，以系統總成本最低為目標，兼顧投資決策和運行約束，可統籌優化系統目標年的新能源機組、電網互聯、儲能等各類靈活性資源結構及容量。
新能源電源、互聯電網和儲能都能為系統提供靈活性調節能力，其未來結構和容量規劃中，若單方面追求某項性能指標，都將引起系統用電成本提高，如電源規劃中，一味增加風、光資源較好區域的電源裝機；電網規劃中，僅根據電力供需關系增加電網互聯通道；儲能規劃中，一味追求低棄電率而增加儲能。
未來高比例清潔能源電力系統中的新能源、互聯電網和儲能規劃相互耦合，相互制約，必須建立兼顧精度和效率的模型方法，從系統的角度開展統籌規劃。研究表明，電源和儲能都可為系統提供調節能力，不同類型電源和儲能在經濟上存在合理配比；電網互聯一方面可發揮區域間新能源出力的平滑效應，另一方面可發揮區域間發電和負荷的互補特性，也可為系統提供調節能力，減少系統對儲能的需求，兩者在經濟上也存在合理配比。因此，若要獲得更低的用電成本，促進能源電力系統順利轉型，電源、電網和儲能之間必須統籌規劃。
