中國儲能網訊：光儲系統參與電網調頻及調峰的綜合控制策略
丁明, 施建雄, 韓平平, 林子豪, 張宇
（安徽省新能源利用與節能省級實驗室（合肥工業大學），安徽 合肥 230009）
摘要：針對新能源發電逐步取代火電導致電網調頻能力下降的問題，搭建了一種光儲（photovoltaic-energy storage, PV-ES）系統模型，提出利用逆變器空閑容量參與系統調頻/調峰的控制策略；設置儲能電池禁用區、調頻區、調峰充電區、調峰放電區4類荷電狀態分區，保證儲能電池的調峰和調頻2種模式能夠協調運行；構造了基于荷電狀態（state of charge, SOC）反饋的儲能電池的最大出力約束系數來優化其出力，延長儲能電池的使用壽命；最后，在MATLAB/Simulink軟件中搭建光儲系統仿真模型。典型算例仿真和經濟性分析表明：在所提控制策略下光儲系統能夠利用逆變器空余容量參與電網的調頻/調峰，該控制策略有實際推廣意義。
引文信息
丁明, 施建雄, 韓平平, 等. 光儲系統參與電網調頻及調峰的綜合控制策略[J]. 中國電力, 2021, 54(1): 116-123, 174.
DING Ming, SHI Jianxiong, HAN Pingping, et al. An integrated control strategy for photovoltaic-energy storage system participating in frequency regulation and peak shaving of power grid[J]. Electric Power, 2021, 54(1): 116-123, 174.
引言
傳統電網的調頻任務主要由火電機組承擔，隨著電網中新能源比例的快速增長，火電機組逐漸退出，系統中的調頻容量迅速減小，電網的調頻能力下降。因此要求電網中的可再生能源具有調頻能力，來彌補隨著火電機組退出而減小的調頻機組容量[1-3]。
在光伏系統參與電網調頻[4-5]方面，目前的研究主要分為光伏電站單獨參與電網調頻和新能源與儲能聯合系統參與電網調頻2種方式。
在光伏電站單獨參與電網調頻的控制策略方面，文獻[6]中并網光伏電站采用功率差值控制模式，針對不同的光照參數，使光伏電站在浮動的減載水平下運行，具備向上/向下調節電網頻率的能力；文獻[7]提出一種基于變減載控制的光伏發電參與電網頻率調節的控制方法，依據電網頻率改變減載率，能夠同時參與向上/向下的電網頻率調節；文獻[8]在光伏、風電均采用減載控制的基礎上，考慮到光伏相對于風電功率調節更為便捷，提出光伏、風電分段參與電網調頻的控制方案，優先采用光伏參與電網調頻。
然而，這種光伏單獨參與調頻的方式，其效果與光伏出力情況密切相關，預留光伏出力的調頻方式會導致棄光、系統經濟性變差，且考慮到光伏出力的波動性和隨機性[9-12]，此方式不宜作為電力系統的主要調頻方式。因此，當前光伏減載調頻尚未得到實際的推廣和應用。
在新能源與儲能聯合系統參與電網調頻方面，主要依靠儲能電池調節聯合系統的出力[13-14]來參與電網調頻。文獻[15]指出，大規模儲能技術今已具備電網調頻能力，是儲能在電力領域最接近商業運營的典型應用。文獻[16]建立了風光儲聯合發電系統，風電與光伏系統均采用雙環控制策略，保證最大功率輸出，儲能電池通過控制并網點頻率確定儲能電池的輸出功率，以平抑風光輸出的功率波動，實現整個風光儲系統能夠平穩出力，對整個電網頻率影響最小。文獻[17]建立了風儲聯合發電系統，儲能電池優先響應電網的調頻任務。當儲能電池調頻能力不足時，風電參與系統調頻，有效減少了風電機組參與調頻的動作次數。
在光伏電站中加入儲能電池，使儲能電池與光伏系統協調配合參與電網的調頻，可以避免光伏系統單獨參與電網調頻時需要預留光伏出力的不經濟問題或風電單獨調頻時頻繁動作的問題，且由于儲能電池充放電的可控性和穩定性，光儲系統參與電網調頻相較于光伏系統單獨參與電網調頻可靠性更高。
但是上述文獻中，并網逆變器均按照新能源與儲能電池最大出力之和配置，光伏只有在中午光照強度最強時、風電只有在風力最大時才能達到滿發，除此以外逆變器容量都有空閑，造成浪費。另外根據實測數據，24 h中99%以上的時間，系統頻率處于光儲系統調頻死區（頻率偏差在±0.06 Hz以內）[14, 18-19]，承擔調頻功能的儲能電池不動作，處于閑置狀態。
為充分利用逆變器空閑容量以及儲能電池容量，實現收益最大化，考慮利用逆變器空閑容量和調頻死區內儲能電池的閑置容量使儲能電池參與電網調頻/調峰?；诖?，本文提出了一種光儲系統調頻和調峰的綜合控制策略：儲能電池根據電網頻率確定自己的出力目標；對儲能電池的荷電狀態進行了分區，確保儲能電池能夠協調調頻/調峰兩種模式；設計儲能電池基于荷電狀態反饋的儲能電池最大出力約束系數，優化儲能電池的出力特性。最后，在MATLAB/Simulink軟件中搭建光儲系統模型，進行算例仿真和經濟性分析，驗證本文所提的光儲系統參與電網調頻/調峰的綜合控制策略的有效性。
1 光儲系統模型與綜合控制策略
1.1 光儲系統模型
本文方法適用于組串式光伏電站中的單個組串，組串式光伏并網逆變器采用DC/DC換流器與DC/AC變換器集成化設計（型號為SG30KTL-M），換流器與變換器之間沒有接口，故儲能換流器只能接在光伏并網逆變器直流側。建立如圖1所示的光儲系統模型。

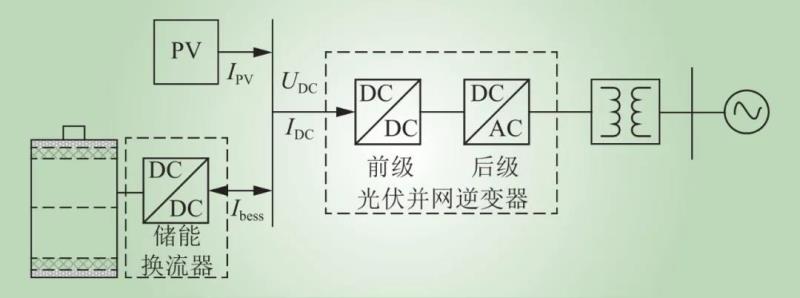

圖1 光儲系統模型
Fig.1 PV-ES system model
圖1中，光伏并網逆變器分為兩級，前一級為DC/DC Boost電路，采集光伏電池輸出電流 IPV 和直流母線電壓 UDC ，用于直流電壓的調整和最大功率跟蹤，在光照和溫度變化時仍能獲得光伏電池的最大的輸出功率；后一級為三相全橋式DC/AC變換器，其輸出功率經過升壓后并網。
實際光伏電站中，光伏并網逆變器中的DC/DC Boost換流器使用了單向開關管，因此光伏并網逆變器只支持功率由光伏側向電網側單向流動。在光儲系統中，儲能電池吸收的功率均來自光伏。
儲能換流器為DC/DC Boost電路，根據本文提出的控制策略來實現儲能電池的充放電。
1.2 綜合控制策略
根據電網頻率不同，儲能電池可工作于調頻/調峰2種工作模式。在這2種模式下，光儲系統的控制包括3個主要環節：（1）光伏系統采用最大功率跟蹤（maximum power point tracking, MPPT）控制，光儲協調控制系統檢測電網頻率，判定頻率是否處于調頻死區。（2）電網頻率處于調頻死區內時，儲能電池運行于調峰模式，此時依據調峰時段，控制儲能電池充放電；電網頻率超出調頻死區時，儲能電池運行于調頻模式，根據頻率偏移方向得到儲能電池初級參考功率。（3）與逆變器空閑容量比較，取兩者中較小值作為儲能電池次級參考功率，經儲能電池最大出力約束系數優化后作為儲能電池最終參考功率。得到綜合控制策略流程如圖2所示。

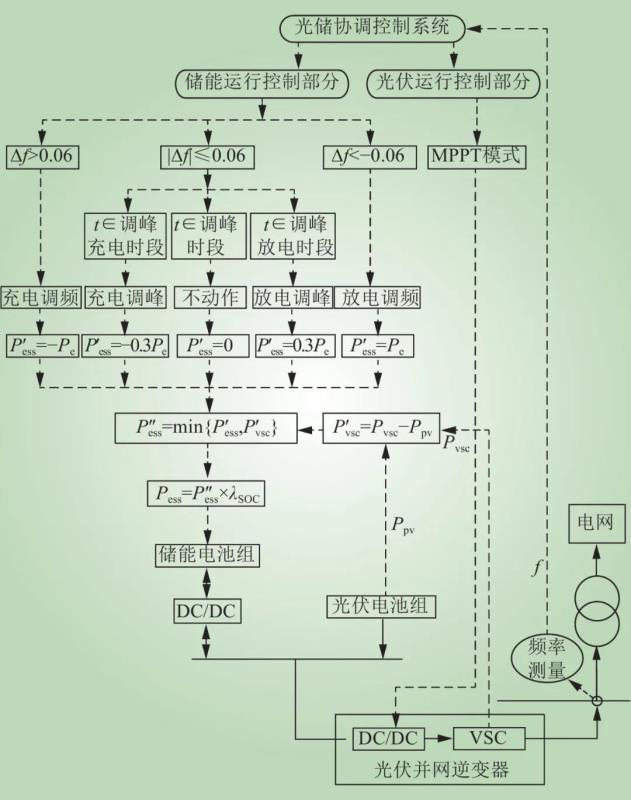

圖2 綜合控制流程
Fig.2 Integrated control flowchart
圖2中，帶箭頭的實線為功率傳輸線，帶箭頭的虛線為信號傳輸線。f 為系統檢測到的電網頻率， Δf=f?50 ， Ppv 為光伏出力， Pvsc 為逆變器最大容量， P′vsc 為逆變器空閑容量， P′ess 為儲能電池初級參考功率， P′′ess 為儲能電池次級參考功率， Pess 為儲能電池最終參考功率，λSOC 為儲能電池最大出力約束系數。
P′ess ， P′vsc ， P′′ess ， λSOC ， Pess 的具體含義將在第2節中詳細介紹。
2 儲能電池能量管理策略
基于光儲系統參與電網調頻/調峰綜合控制策略，設計儲能電池的荷電狀態分區以及儲能電池在不同的頻率區間的能量管理策略。
2.1 儲能電池荷電狀態分區
在本文所提出的控制策略中，調頻模式的優先級高于調峰模式。為確保在調峰過程中儲能電池為調頻模式留有容量裕度，對儲能電池的荷電狀態進行分區時，須考慮2種情況：（1）儲能電池過充/過放會損傷電池，為避免此情況，調頻模式下儲能電池充放電的荷電狀態區間為（SOCmin，SOCmax），充電達到上限SOCmax時不再充電，放電達到下限SOCmin時不再放電。（2）為確保儲能電池在調峰模式下為調頻模式留有容量裕度，因此設定儲能電池在調峰模式下，充電上限為SOChigh，放電下限為SOClow。得到儲能電池荷電狀態分區如圖3所示。

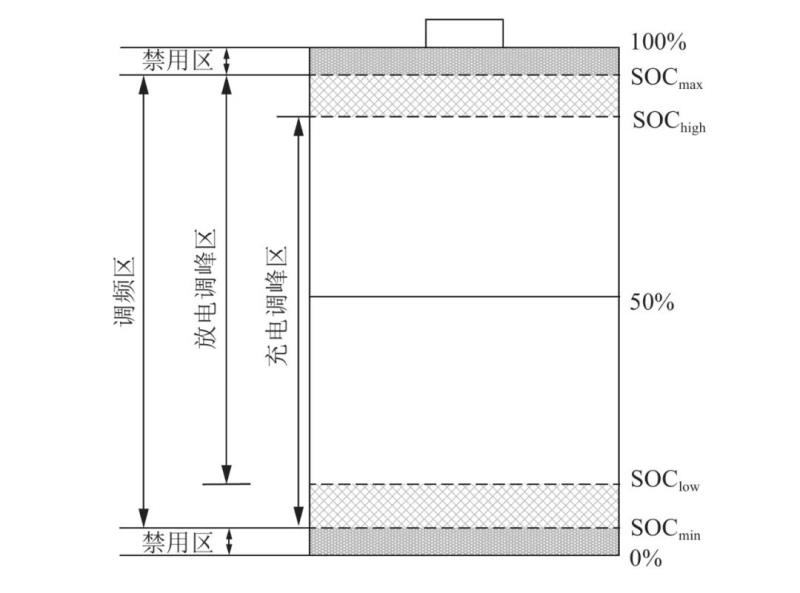

圖3 儲能電池荷電狀態分區
Fig.3 SOC zone of energy storage battery
2.2 儲能電池調峰模式數學模型
在調峰模式下，儲能電池充放電的時長在小時級，因此儲能電池可以根據自身容量大小，采取較小功率進行充放電，以此來延長儲能電池的使用壽命。在實際工程中，未考慮荷電狀態約束時，調峰模式下通常設置0.3倍儲能電池額定功率為初級參考功率進行充放電。
根據調度中心指令，在保證儲能電池不過充/過放的前提下，為儲能電池的調頻模式留有一定容量裕度。因此設置儲能電池在調峰模式下的初級參考功率與荷電狀態約束為
式中：Pe 為儲能電池的額定功率；規定放電為正方向。
2.3 儲能電池調頻模式數學模型
在電網頻率超出調頻死區后，儲能電池運行于調頻模式。調頻模式要求儲能電池能夠在短時間內盡可能多吸收或發出功率來支撐電網頻率，因此，調頻模式下設置儲能電池以額定功率進行充放電。

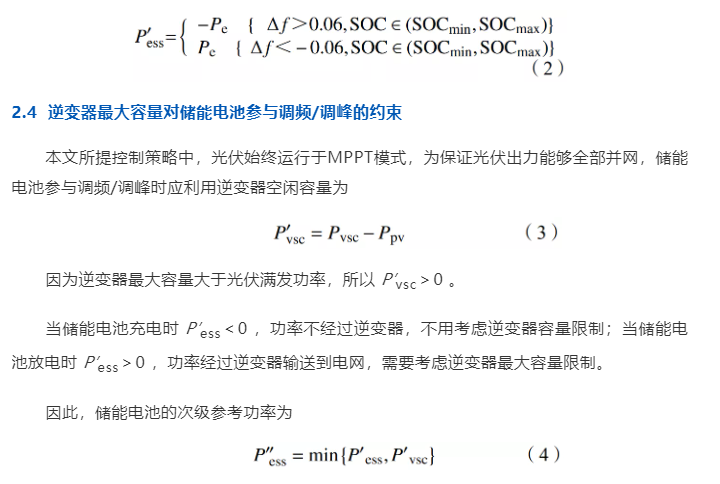

在保證不過充/過放的前提下，儲能電池根據電網頻率的偏移方向進行充放電，設置儲能電池在調頻模式下的初級參考功率與荷電狀態約束為
2.5 基于SOC反饋的儲能電池最大出力約束設計
儲能電池響應電網調頻/調峰需求時，如果以恒功率充放電，會導致儲能電池?zé)o法完全充滿或完全釋放電能，從而浪費儲能電池的容量，造成經濟損失。因此，應設計合理的儲能電池最大出力約束系數 λSOC ，使儲能電池以變化的充放電功率參與電網的調頻/調峰。
（1）當儲能電池荷電狀態較高時（SOC＞50%），按照 P′′ess 進行放電；當放電到儲能電池荷電狀態較低時（SOC＜50%），為充分利用儲能電池容量以及避免過放，儲能電池以 P′′ess 乘以一個小于1的 λSOC 進行放電，且 λSOC 隨荷電狀態下降而越小。
（2）當儲能電池荷電狀態較低時（SOC＜50%），按照 P′′ess 進行充電，當充電到儲能電池荷電狀態較高時（SOC>50%），為充分利用儲能電池容量以及避免過充，儲能電池以 P′′ess 乘以一個小于1的 λSOC 進行充電，且 λSOC 隨荷電狀態上升而減小。

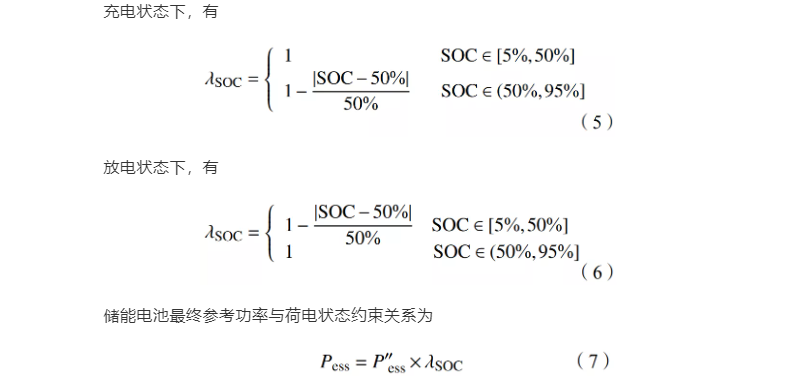

充放電狀態下， λSOC 如式（5）、式（6）和圖4所示。

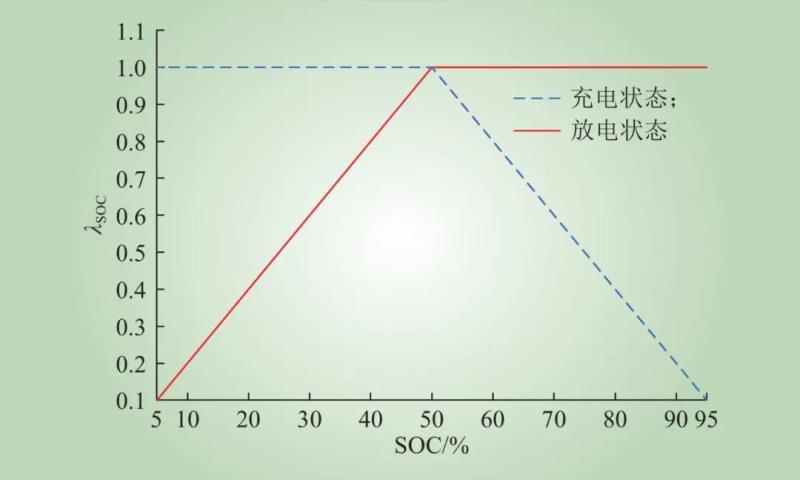

圖4 儲能電池最大出力約束系數
Fig.4 The maximum output constraint coefficient of the energy storage battery
綜上，當儲能電池出力以上述最大出力約束系數進行優化時，可以保證儲能電池具有快速響應的能力，同時又能充分利用儲能電池的容量并且避免儲能電池過充/過放，延長儲能電池的使用壽命。
3 仿真驗證
3.1 仿真參數設置
根據圖1搭建光儲系統仿真模型。其中光伏電池滿發功率為30 kW，儲能電池額定容量為300 A·h，額定參考功率為10 kW，逆變器容量為30 kW，且有10%的過載能力，即逆變器最大功率為33 kW。設置 SOCmax=95% ， SOCmin=5% ，考慮到一天中儲能電池在調頻模式下動作時間短，設置調頻預留容量為儲能電池容量的10%，即 SOChigh=85% ， SOClow=15% 。設置典型日環境溫度為25 °C ，日光照強度曲線如圖5a）所示，電網頻率波動如圖5b）所示。

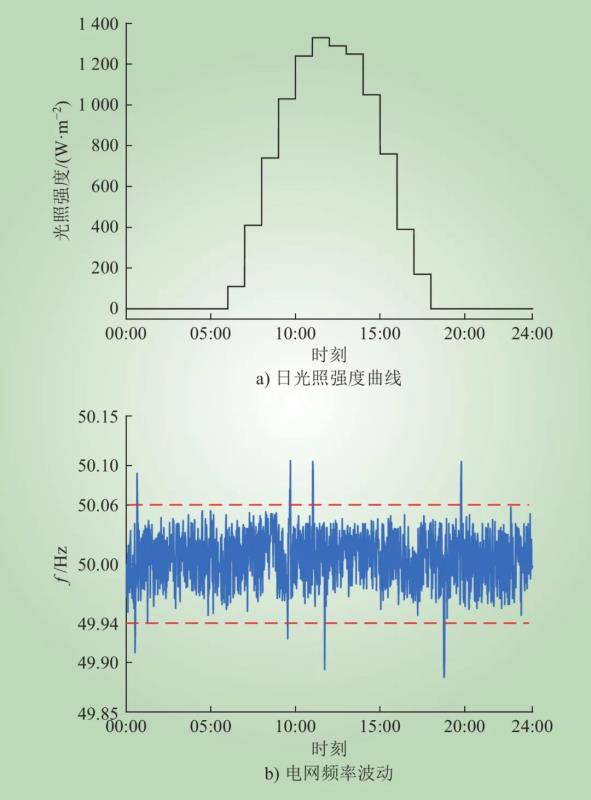

圖5 仿真環境設置
Fig.5 Simulation environment setting
3.2 調峰模式充放電時間設置
儲能電池運行在調峰模式時需要根據調度中心的指令設置儲能電池的充放電時段，本文算例以某省的負荷峰平谷時段[20]來代表調度中心指令，如表1所示。

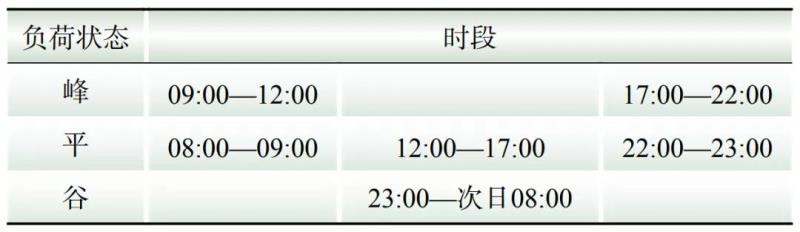

表1 某省的負荷峰谷時段
Table 1 peak and valley time period in a province
儲能電池所吸收的能量來自于光伏，因此儲能電池的充放電時段設置，除負荷變化規律外還要考慮光照強度變化規律。
首先，從早上光伏開始出力到第1個負荷峰時段之前，設置為儲能電池充電時段。本文算例中，06:00開始有光照強度，故06:00—09:00設置為儲能電池充電時段。
其次，12:00—17:00，此時段光照強度較強，是一天中光伏出力較多的時段，設置儲能電池在此時段充電，這也是一天中儲能電池充電的主要時段。
再次，在負荷高峰時段設置儲能電池放電。
基于此，設置儲能電池工作在調峰模式下，充放電時段如表2所示。

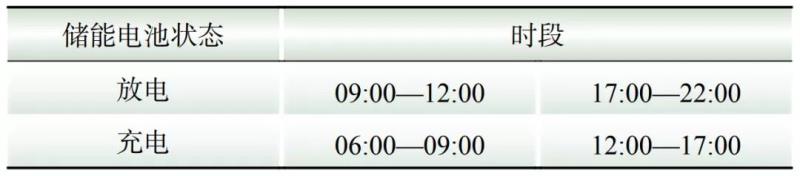

表2 儲能電池調峰模式下充放電時段
Table 2 Charging and discharging time period in the peak shaving modes of energy storage battery
3.3 典型工況仿真結果
在圖5所示仿真環境下，依據本文所提綜合控制策略，光儲系統出力情況如圖6a）所示，儲能電池荷電狀態如圖6b）所示。

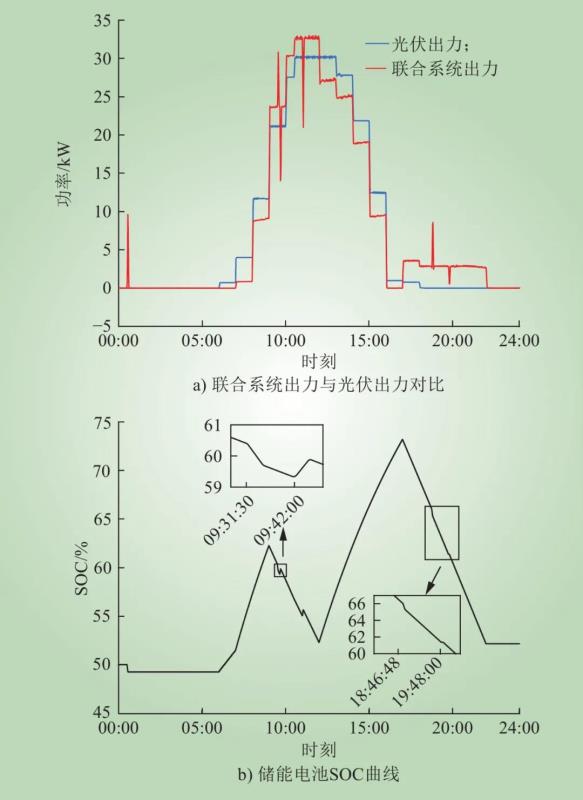

圖6 典型工況仿真結果
Fig.6 Simulation results of typical operating conditions
根據儲能電池的充放電策略，00:00—06:00負荷處于平時段，儲能電池不需要放電，且由于光伏沒有出力，儲能電池不充電。但是，在00:31:12和00:38:24時，電網擾動導致頻率分別下降到49.91 Hz和上升到50.09 Hz（見圖5）。由圖6可以看到，當頻率為49.91 Hz時，儲能荷電狀態為50.0%，儲能電池以10.00 kW的功率放電參與調頻；但是當頻率高于50.06 Hz時，由于光伏沒有出力，因此儲能電池?zé)o法充電參與調頻。
06:00—09:00為充電時段，儲能電池充電。由圖6可以看到，06:00—07:00光伏出力為0.72 kW，小于儲能電池參考功率3.00 kW，因此，儲能電池以0.72 kW的功率充電，此時荷電狀態上升較慢；07:00—09:00，光伏出力為4.00 kW，07:00時儲能電池荷電狀態為51.5%，儲能電池以2.91 kW的功率充電，此期間荷電狀態上升較快。受荷電狀態約束，充電功率在07:00—09:00逐漸下降至2.56 kW，光儲系統出力逐漸增加。
09:00—12:00為放電時段，由圖6可以看到儲能電池在此期間荷電狀態在50.0%以上，儲能電池以恒功率3.00 kW放電參與調峰。
由圖6可以看到，09:31:30頻率跌落至49.92 Hz，超出調頻死區，此時儲能電池的荷電狀態為61.5%，儲能電池以10 kW的功率放電參與調頻；09:42:00頻率上升到50.10 Hz，此時儲能電池荷電狀態為59.3%，因此以8.14 kW的功率充電參與調頻；11:12:00頻率上升到50.11 Hz，此時儲能電池的荷電狀態為55%，因此以9.00 kW的功率充電參與調頻；11:43:11頻率跌落至49.89 Hz，但此時光儲系統總出力已經達到逆變器最大功率33.00 kW，儲能電池?zé)o法放電參與調頻。
12:00—17:00處于充電時段，由圖6可以看到，儲能電池的荷電狀態在此期間由52.3%升至73.5%，受荷電狀態約束，儲能電池充電功率由2.86 kW降至1.59 kW。
17:00—22:00處于調峰放電時段，由圖6可以看到儲能電池在此期間荷電狀態在50%以上，以恒功率3.00 kW放電參與調峰。18:46:48頻率跌落至49.89 Hz，超出調頻死區，此時，儲能電池的荷電狀態為65%，因此以10.00 kW的功率放電參與調頻；19:48:00頻率上升到50.10 Hz，由于此時沒有光伏出力，儲能電池?zé)o法充電，儲能電池停止放電參與調頻。
綜上，本文所搭建的光儲聯合系統，能夠響應系統的綜合控制策略，在系統頻率偏離正常值較多時，快速充放電，為電網頻率提供支撐；當系統頻率處于調頻死區內，儲能電池按照負荷的變化規律，調整充放電功率，減輕常規機組的調峰負擔。
4 經濟性分析

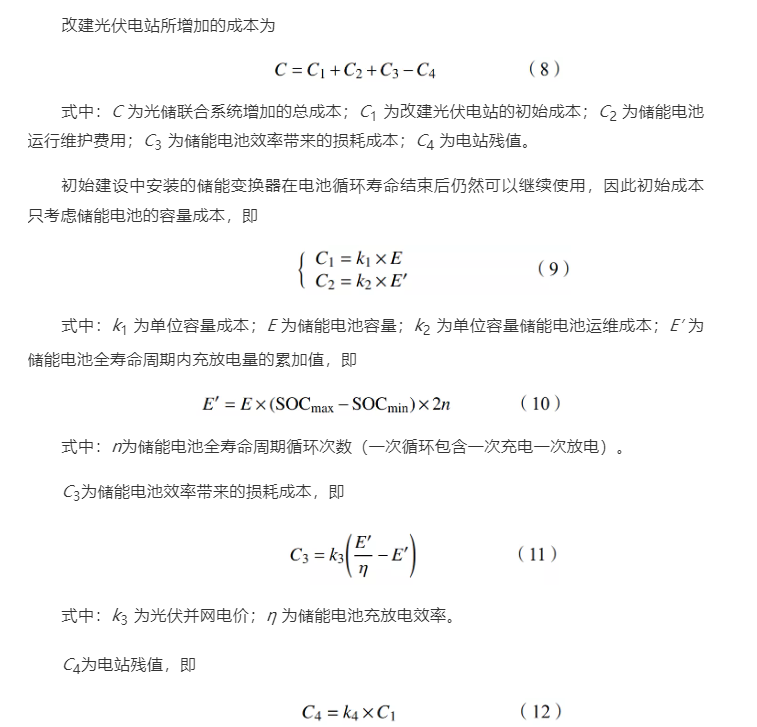

本文分析光伏電站加入儲能電池后在儲能電池全壽命周期內光儲聯合系統參與電網調頻調峰的經濟性。
儲能電池成本和收益計算中所需參數如表3所示。
表3 儲能電池經濟性分析相關參數
Table 3 Relevant parameters for energy storage battery economic analysis
注：本文算例中儲能電池類型為磷酸鐵鋰電池，安裝成本、運維成本、回收價值系數、充放電循環次數、充放電效率來源為某廠家提供；光伏并網電價參考了某省多座光伏電站簽訂的并網電價，并取比較可靠的中間值；調峰補償成本參考了文件《甘肅省電力輔助服務市場運營規則(暫行)》；目前國內沒有針對一次調頻的補償機制，考慮到調頻任務相較于調峰任務，對儲能電池要求更高，因此設置調頻價格高于調峰價格。

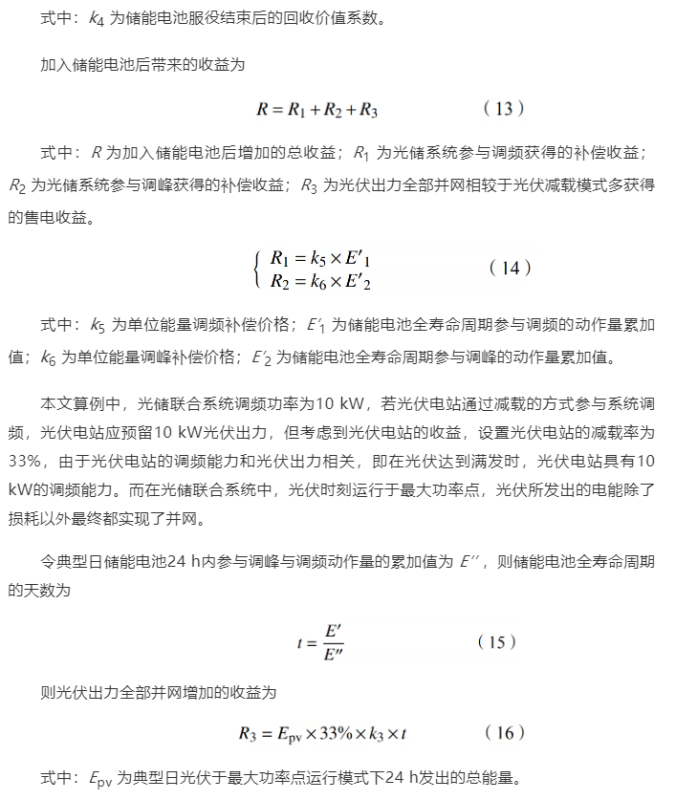

經計算，在本文算例中儲能全壽命周期成本為95 281元，光伏出力全部并網增加的收益為305 470元，儲能參與調峰的補償收益為120 395元，儲能參與調頻的補償收益為1 764元，光伏電站安裝儲能電池后4年能夠收回成本，儲能電池全壽命周期收益為332 348元，年均收益為20 771元。
5 結論
本文提出一種光儲系統參與電網調頻/調峰的綜合控制策略，仿真分析表明：（1）本控制策略能夠利用光伏電站中逆變器的空閑容量，在此基礎上，設計了儲能電池的荷電狀態區域劃分，實現了儲能電池調頻/調峰功能的協調運行。（2）該控制策略考慮儲能電池的充放電特性，構造了基于荷電狀態約束的儲能電池最大出力系數來約束其出力，延長儲能電池的使用壽命。（3）該控制策略能夠迅速響應系統的調頻/調峰任務，為系統的調頻/調峰任務提供功率支撐，減少常規機組參與調頻/調峰任務的輸出功率。（4）相對于光伏電站減載調頻模式來說，在光伏電站中加裝儲能能夠增加光伏電站的收益。
