中國儲能網訊：中國電網側儲能在典型場景下的應用價值評估
黃碧斌, 胡靜, 蔣莉萍, 李瓊慧, 馮凱輝, 元博
（國網能源研究院有限公司，北京 102209）
摘要：中國高度重視儲能發展，電網側儲能是實現儲能規?；l(fā)展的重要途徑。結合儲能技術經濟特性和電力系統需求，提出中國電網側儲能應用的幾點總體認識。電網側儲能應在能源電力規劃中統籌考慮，綜合衡量安全效益、經濟效益和社會效益，優化總量規模、分區布局和技術類型。針對保障安全、保障輸配電功能、降低網損、提高新能源利用水平等典型場景，開展電網側儲能典型案例的應用價值和經濟性研究。研究結果表明：抽水蓄能作為系統級的調節手段，應保持一定規模；電化學儲能作為一種電網元件，目前成本仍然比較高，仍須通過統籌規劃，提高應用經濟性，未來規?；l(fā)展需要依賴市場。
引文信息
黃碧斌, 胡靜, 蔣莉萍, 等. 中國電網側儲能在典型場景下的應用價值評估[J]. 中國電力, 2021, 54(7): 158-165.
HUANG Bibin, HU Jing, JIANG Liping, et al. Application value assessment of grid side energy storage under typical scenarios in china[J]. Electric Power, 2021, 54(7): 158-165.
引言
中國高度重視儲能發展，國民經濟和社會發展、能源發展、可再生能源發展以及電力發展“十三五”規劃中均提出推動儲能發展和應用。2017年，國家發改委等五部委聯合印發《關于促進儲能技術與產業發展的指導意見》，是中國首份針對儲能產業發展的專項政策文件，明確將儲能定位為戰略性新興產業，將儲能技術列為能源與制造業領域重點突破對象。2019年，國家發改委等四部委聯合印發《貫徹落實<關于促進儲能技術與產業發展的指導意見>2019—2020年行動計劃》，細化工作任務?！?020年能源工作指導意見》提出加大儲能發展力度，制定實施儲能產業發展規劃。
儲能可以在電力系統中發揮調壓、調峰、調頻等多種價值[1-4]，根據接入位置通常可分為電源側、電網側和用戶側儲能[5]。電網側儲能是指直接接入公用電網的儲能系統，通常在已建變電站內、廢棄變電站內或?qū)Ｓ谜局返鹊貐^(qū)建設，主要承擔事故安全響應、優化電網結構、解決電網阻塞、增強電網調節能力、延緩電網投資、參與電網調峰調頻、改善電能質量等功能。
目前已有諸多學者開展了電網側儲能規劃研究[1,3-5]，2018年多個電網側儲能示范項目并網運行，中國電網側儲能實現快速發展[6]。但是，2019年第二輪輸配電定價成本監審辦法明確電儲能設施不得計入輸配電定價成本[7-9]，電網側儲能面臨應用價值難以評估、成本無法收回的問題，發展出現停滯。在這樣的背景下，有必要客觀評估和盡可能挖掘發揮電網側儲能的應用價值，創新拓展商業模式，提高應用經濟性，并依此科學制定政策機制和技術措施，從而推動電網側儲能可持續發展[10]。
本文首先提出電網側儲能應用的6點總體認識，在此基礎上，針對保障安全場景、保障輸配電功能場景、降低網損場景、提高新能源利用水平場景，開展電網側儲能典型場景下的應用價值和經濟性研究，研究結論可為近中期電網側儲能規劃應用和政策機制制定提供決策支撐。
1 對電網側儲能規劃應用的總體認識
（1）從規劃應用思路來看，儲能可用在發電側、電網側和用戶側，而且各側、各主體之間可以進行共享支持，對整個電力系統發揮作用，因此，需要將電網側儲能作為一種可選方案，將其納入電力乃至能源規劃進行統籌。
儲能接入電網可以發揮多種價值作用，不同類型儲能的時間尺度也不一樣，并且可以與傳統電網建設、電源建設以及新興的源網荷互動系統、調相機等電網調節技術手段進行協同優化。隨著新能源大規模發展、能源轉型持續深化和儲能技術不斷成熟，未來儲能將與電力系統深度融合，在規模和布局上將與系統各類電源和電力流呈現協調發展態勢，這就要求從能源電力發展全局出發，將電網側儲能作為一種可選方案，統籌儲能規劃、建設及運行，優化電力系統整體運行效益，保障系統運行安全與供電可靠[10]。
（2）從規劃應用目標來看，電網側儲能的應用應從全社會的安全效益、經濟效益、社會效益等角度進行綜合衡量和科學全面評估，提升電力系統發展的效率效益。
儲能應用打破了電力發輸供用同時完成的固有屬性，可在電力系統電源、電網、負荷側承擔不同的角色，能夠應用于平抑發電及負荷波動、提升發電機組靈活調節能力、為電網運行提供調峰、調頻、調壓、備用及需求響應等多種服務，在增強電網頻率和電壓調節能力、改善電能質量等方面均可發揮重要作用，具有較好的安全效益和經濟效益[11]。此外，儲能應用還將培育壯大電化學儲能上下游企業，促進可再生能源消納，推進清潔能源轉型，具有較大的社會效益。
（3）從規劃方法來看，電網側儲能規劃應統籌儲能總量規模和分區布局的關系，在總體規模上滿足調峰、調頻，以及事故與正常備用的需要，同時在布局上結合輸配電網安全可靠和電能質量需求，進行靈活布點，支撐堅強局部電網建設，統一發揮系統調節效益。
電網側儲能的規劃應用，應堅持從確定全局需求到滿足局部需求的思路，確定儲能的總?cè)萘考捌浞植?，再根?jù)儲能發揮的效益進行綜合評估，從而實現儲能系統綜合效益最大化。
首先是全網整體儲能需求。在全網系統層面，儲能需求實質是保障源荷的實時平衡，體現在大規模新能源接入后電網在正常運行狀態下的調峰、調頻以及特高壓直流閉鎖后的瞬時功率平衡等方面。
然后是局部電網儲能需求。由于網架約束對源荷實時平衡、動態無功支撐、潮流優化、電壓調整等方面的作用，如部分?jǐn)嗝孑斔腿萘考s束等，或者部分地區新能源和分布式電源的快速發展，將影響不同地區對儲能的分布要求。
（4）從電網側儲能自身來看，不同類型儲能自身具有多種應用價值，又具有相互替代作用，應綜合考慮不同類型儲能的技術經濟和應用特性、不同應用場景的時間尺度特性和需求，進行統籌規劃。
目前抽水蓄能已實現大規模商業化應用，近中期具備大規模應用潛力的鋰離子電池、鉛碳電池和液流電池等，是現階段開展規劃應用研究重點考慮的儲能技術類型，但這些儲能類型特性不同，各種應用場景的需求不同[12]。近中期抽水蓄能經濟性更好，規劃運行管理簡單，但受限于選址。電化學儲能可分散布置，接入電壓等級相對較低，同容量?jī)?chǔ)能可以發揮更為有效的作用。
因此，儲能規劃應突出抽水蓄能壽命長、容量大、經濟性好，以及電化學儲能調節靈活、可實現毫秒級快速響應等不同類型儲能的技術優勢，充分利用不同類型儲能的功能特點，實現統籌優化[13]。此外，還要考慮不同區域?qū)?chǔ)能的需求不同，比如風光富集區、東部負荷中心、南部水電富集區等區域的地理位置、負荷等，要分別按應用場景考慮，確定優化技術類型和推薦規模。
（5）大規模儲能尤其是鉛碳電池在用戶側的應用，占地面積較大，一定程度上將影響配電設施的布局規劃，電網側儲能規劃需要和變配電設施進行統籌規劃布局。
以10 MW/2 h的鋰離子電池儲能為例，安裝于固定廠房?jī)?nèi)，考慮維護通道和安全隔離墻，以及集中式消防設施，占地約2000 m2，相當于35 kV變電站占地面積。若是鉛碳電池，要達到同樣儲能效果，需要配置10 MW/4 h，占地面積預計達到8000 m2，超過110 kV變電站占地面積。若采用集裝箱配置方式，10 MW/2 h鋰離子電池儲能系統需要10個45英尺（13.7 m）標準集裝箱，安全間隔最小為3 m，共計占地1000 m2左右。若采用鉛碳電池，則須配置40個45英尺（13.7 m）標準集裝箱，占地約4000 m2。
（6）電網側儲能大規模接入會給電力系統帶來挑戰，進行電網側儲能規劃應用時也需要考慮這一點。
負荷側儲能設施充放電在時間上有一定的隨機性，規模化接入后，將改變傳統負荷曲線，增加負荷預測難度，給電網規劃帶來一定挑戰。儲能設施采用電力電子裝置并網，實現功率的靈活調節，大規模分散接入可能會產生諧波超標等電能質量問題[14]。
2 典型場景下電網側儲能的應用價值
根據具體應用情況和對電力系統的價值，電網側儲能應用場景可細分為5類：（1）保障故障或異常運行下的系統安全，（2）保障輸配電功能，（3）提供調頻等輔助服務，（4）移峰填谷，（5）提高新能源利用水平，如表1所示。

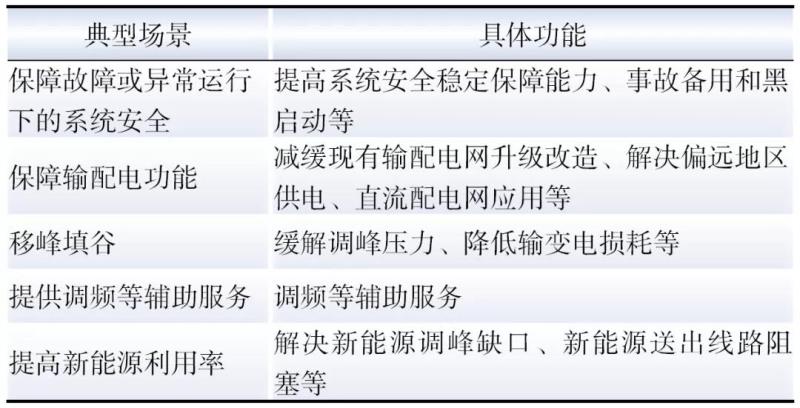

表1 電網側儲能在電力系統中的典型應用場景
Table 1 Typical application scenarios of grid-side energy storage in power system
值得強調的是，通過在配電網內建設電網側儲能，直接接入公用電網，作為電網改造投資的替代方案，進行電壓調整控制，保障分布式光伏接入后的電壓要求，應屬于保障輸配電功能的一種形式。此外，儲能直接接入公用電網，而非新能源場站內，可以同時對多個新能源項目利用率的提高發揮作用，也同樣屬于電網側儲能項目，譬如國家能源局批復的甘肅儲能試點項目。
2.1 保障安全場景下的電網側儲能應用價值
2.1.1 應用價值分析
隨著特高壓電網和新能源的快速發展，電網運行特性發生較大變化，電網調節能力不斷下降，電網安全運行面臨重大挑戰。電網側儲能可以有效提高電網調節能力，降低故障發生后的電網運行事故風險。在有功功率調節方面，能夠提高直流故障后安全穩定水平和直流輸送能力，替代一定規?？芍袛嘭?fù)荷，參與一次調頻。在無功功率支撐方面，可通過逆變器實現動態無功調節，減少電網無功設備投資。
與調相機等其他調節手段相比，儲能可以實現多時段、多功能復用，實現電網設備的效益最大化。一方面，從設備本身的技術特性來看，儲能可實現調壓、調頻與調峰的功能解耦復用，調壓對儲能的剩余電量（SOC）沒有要求，僅受限于逆變器的控制響應速度，調頻對SOC僅要求不能過低，而調峰對SOC的電量要求較高；另一方面，從電力系統需求來看，系統在調峰、調壓和調頻方面對儲能的需求時間段不同，儲能可在不同時段實現功能復用。
2.1.2 實際案例分析
近年來，特高壓直流技術的快速發展在提高電網大范圍資源優化配置能力的同時，也給電網的安全穩定運行帶來了新的挑戰。直流閉鎖后造成大容量功率沖擊，易引發頻率越限甚至穩定破壞，同時，負荷低谷階段大量常規機組關停，系統轉動慣量水平降低，頻率調節能力下降，因此系統頻率安全形勢非常嚴峻[15]。
以錦蘇直流故障對江蘇電網頻率的影響和天中直流故障對河南電網頻率的影響作為案例進行分析，研究電網側儲能保障電網安全的應用價值。
（1）江蘇電網案例基本情況。
2015年“9·19”錦蘇直流雙極閉鎖，華東電網損失功率490萬kW，最低頻率跌至49.56 Hz，特高壓直流受端電網頻率穩定問題受到廣泛關注。以2015年“9·19”事故江蘇電網數據為基礎，對錦蘇直流發生雙極和單極閉鎖情況下儲能裝置改善電網頻率的效果進行計算分析。
將故障后儲能系統總輸出功率分別設置為500萬、300萬、100萬kW。儲能采用分布式布置，分散安裝到蘇南地區的10個安裝點，各安裝點最大儲能容量均為50萬kW。雙極閉鎖后，儲能分別以500萬、300萬、100萬kW投入。
（2）河南電網案例基本情況。
以河南電網實際算例模擬天中直流發生雙極或單極閉鎖，觀察儲能系統在系統穩定過程中的效果，并對儲能裝置改善電網頻率及聯絡線功率波動進行仿真計算。電網基礎運行方式選擇為2016年冬季特高壓南送方式，河南總負荷5405萬kW，總開機4626萬kW。長南線南送500萬kW，鄂豫斷面南送500萬kW，天中直流運行800萬kW。
仿真計算中對儲能系統采用分布式布置，分布在河南電網500 kV變電站220 kV側（豫北：洹安、塔鋪、獲嘉、倉頡、博愛；豫中：瀛洲、官渡、鄭州、惠濟、嵩山、菊城、祥符、莊周；豫南：香山、白河、花都）。各安裝點最大儲能容量均為50萬kW。為研究雙極閉鎖條件下系統穩定性對儲能裝置總?cè)萘康男枨?，仿真中將故障后分布式?chǔ)能系統總輸出功率分別設置為800萬、700萬、670萬、660萬、650萬kW。
（3）案例仿真結果分析。
一是已有案例中，為保證特高壓直流閉鎖后頻率仍在安全要求范圍內，僅靠配置儲能，容量需求較大。江蘇電網案例結果顯示，在不采用調相機、江蘇電網源網荷友好互動系統的情況下，需要投入儲能110萬kW，才能確保頻率在49.8 Hz以上。直流滿發情況下，若不配置儲能或采取其他控制措施，江蘇電網將頻率失穩。為確保電網頻率在49.8 Hz以上，須安裝儲能總?cè)萘繛?40萬kW。河南電網案例結果顯示，將長南線與天中直流的輸送極限由530萬kW提升至1300萬kW時，當發生天中直流單極閉鎖，為維持系統頻率與電壓穩定，在不采用調相機的情況下，需要儲能系統提供的功率支撐為260萬kW；當發生天中直流雙極閉鎖，則需要儲能系統提供的功率支撐為670萬kW。
二是保障電網安全場景下對電網側儲能響應時間要求較高，在秒級左右，響應時間越慢，對儲能容量要求越高。儲能在2 s范圍內頻率支撐效果較好，隨著響應時間變長，儲能的支撐效果逐漸變?nèi)?，所需?chǔ)能投入容量顯著增長。若儲能響應時間超過5 s，則不能保障雙極閉鎖故障時頻率在49.8 Hz以上。
三是保障電網安全場景下電網側儲能選址定容情況對作用發揮程度與電網結構有關，主要取決于電網內部相關斷面的約束。江蘇電網案例顯示，由于江蘇電網網架較強，儲能安裝地點和配置比例對電網頻率控制效果影響不大。河南電網案例顯示，在天中直流受電800萬kW情況下，河南電網各斷面潮流基本以鄭州為中心，向電力缺額較大的豫南、豫東電網輸送；天中直流閉鎖后，省網電力缺額主要通過南陽特高壓及鄂豫四回補充，省網潮流發生逆轉。河南電網儲能作為天中直流閉鎖事故備用，應考慮故障后相關斷面（豫中—豫南斷面、豫北—豫中斷面、豫西送出斷面）輸電能力。因此，河南電網側儲能宜配置于電力缺額較大的豫南、豫東電網，以及中州換流站所在的鄭州電網，對于電源相對充足的豫西、豫北電網則減小配置容量，從而使故障后潮流避開相關斷面輸電瓶頸限制。
四是電網側儲能對于保障故障后電網安全的作用明顯，典型方式下增加直流輸電能力的價值可以量化，但安全價值難以量化，儲能運行時以備用為主，充放電小時數低，為保證支持能力，難以從其他盈利模式獲益保證經濟性。
2.2 保障輸配電功能場景的電網側儲能應用價值
電網側儲能作為電網的一種元件，和線路、變壓器等常規電網設備進行替換，實現保障供電可靠性、保障電能質量等作用。本文以保障分布式光伏接入后的供電可靠性和質量作為典型案例開展研究，屬于保障輸配電功能場景。
2.2.1 應用價值分析
分布式光伏接入引起電流過載和電壓越限問題，降低供電可靠性和供電質量。支撐大規模分布式光伏接入的技術措施可分為電網側、電源用戶側、源網荷互動等三類，其中，電網側措施包括電網改造、有載調壓、高級電壓控制、靜態無功控制、電網側儲能等[16-18]。電網側儲能在分布式電源大量接入引起配電網短時局部電壓過高時進行充電，等效增加電網負荷，降低電壓，從而可以避免出現電壓越限情況。
各種技術措施的成本不同，不同情景下的最優技術措施組合不完全相同，因此需要對電網改造、限電和儲能等措施進行優化。儲能系統具備有功功率的雙向調節和無功功率的四象限調節能力，可以作為電網改造的替代技術措施，有效緩解分布式光伏接入后的節點電壓升高和設備過載問題。
2.2.2 實際案例分析
（1）案例基本情況。
選擇河北某村低壓配電網為案例，該村共有4臺公用配變，主變?nèi)萘繛椋?×100+200）kV·A；共有160余戶居民和217個戶表，其中單相居民用戶180個，三相動力用戶37個；分布式光伏接入滲透率比較高，已超過100%。
本文采用配電系統分析和優化軟件（簡稱DSAP）進行計算，該軟件支持分布式電源、儲能等多種模型，可對分布式電源和配電網進行優化，得到適應大規模分布式電源接入配電網的最優技術措施組合[4]。
根據計算，如果不進行電網改造但允許限電，全年8760 h中有764 h存在限電，時段占比為8.7%；限電量占比為10.04%。不同限電比例的概率如圖1所示。

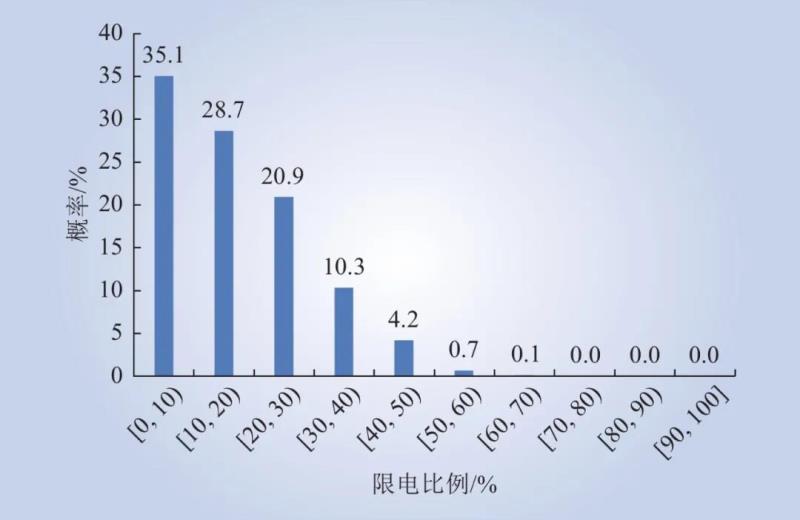

圖1 不同限電比例的概率
Fig.1 Probability of different electricity curtailment proportions
（2）案例分析結果。
電網改造和安裝儲能都是電網提高分布式光伏接納能力的備選技術措施，具體方案需要以總成本最小為目標優化確定。本文利用DSAP軟件，考慮電網改造和安裝儲能兩種設施，不允許限電，開展案例研究。
案例結果如表2所示，可得到如下結論。
表2 提升分布式電源接納能力的技術措施案例分析
Table 2 Case analysis of technical measures to improve the allowable capacity of distributed generation
（1）儲能可以有效減少電網改造成本，但在實際應用中需要對儲能位置、容量以及電網改造策略進行協同優化。
（2）從經濟性上考慮，在儲能選擇時應偏向小容量、短時間。儲能如果要具有經濟性，則單位千瓦時的儲能每年吸收限電電量不少于410 kW·h，折合每天至少吸收限電電量1 kW·h。這就要求儲能容量選擇應偏小，提高儲能利用次數。
（3）保障輸配電功能場景的儲能若僅靠充放電價差，無法收回成本，因此，作為減少電網總體投資、提高電網供電能力、保障電網運行安全的有效手段，電網側儲能應與其他電網元件一同納入電網規劃進行考慮，確保成本能夠回收[19-23]。
2.3 降低網損場景的電網側儲能應用價值
儲能容量在合理范圍內時，網損減少量大于其導致的網損增加量。由于峰負荷時的電價高，相應時段的網損成本更高，儲能系統在降低網損成本方面可以發揮重要作用。選擇單回10 kV輸電線路、末端負荷供電（最大負荷為8 MW，最小負荷為2 MW）作為案例，選擇典型日進行穩態潮流計算，研究?jī)?chǔ)能系統對配電線路輸電損耗的影響。案例結果如表3所示，安裝1 MW·h儲能后，降低網損率約1%。儲能降低網損作用的發揮程度有賴于接入位置和容量的優化，當儲能容量較小時，接入位置相對比較隨意，均能夠降低配電網網損；當儲能容量較大時，應盡量將其接在母線附近，有利于最大限度發揮降低網損作用，而且隨著容量的進一步增大，網損減少的程度趨于飽和，并可能增大網損，網損和儲能容量的關系呈現倒U形關系。

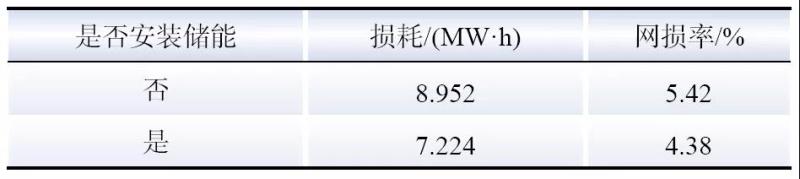

表3 線路損耗仿真計算結果
Table 3 Simulation results of line loss
根據線路損耗計算結果，按照當前儲能的投資成本進行計算，全壽命周期內所產生的降損效益約為投資成本的28%，這難以支撐儲能實現盈利。從未來趨勢來看，儲能可以在不同時段提供不同服務，通過多種價值回收成本，降低網損可以作為其中一種。
2.4 提高新能源利用水平場景的電網側儲能應用價值
（1）受容量配置規模限制，連續無風天氣可能限制儲能發揮作用。
一般儲能滿功率連續充放電時間為1~8 h，可有效應對新能源日內波動，但若出現長時間無風/大風等極端天氣，儲能發揮作用可能受到較大限制。
單一省份看，極端無風天氣最大持續時間達6天，頻次最高達3次/年，影響儲能發揮容量效應，若無其他備用電源可能致系統缺電；若聯網平衡規模擴大，空間互補效應將減輕極端天氣影響，統計范圍擴大至整個西北電網時，極端無風天氣最大持續時間和頻次下降至3天和1次/年。
（2）從經濟性和新能源消納作用看，儲能與新能源規模上存在合理配比。
為確保《能源生產和消費革命戰略（2016—2030）》提出的2030年和2050年非化石能源消費占比目標實現，以國家規劃的水電、核電和生物質發電規模為邊界條件測算，2035年新能源發電量要達到1.5萬億kW·h以上，相應風電和太陽能裝機規模預計將達到7億kW和6.7億kW。在將儲能作為主要調峰手段下，2035年儲能與新能源裝機規模比例約15%，其中非抽蓄儲能規模超過1億kW，抽蓄儲能規模為9 000萬~14 000萬kW。若要維持系統棄能率為基準情景的7.9%不變，增加新能源裝機規模同時，則儲能規模應同步增長，比例逐步提高，最終趨近于20%。在不同區域這一比例會有一定差異。
（3）優先采用推進火電靈活性改造和抽水蓄能方式提升電力系統靈活調節能力，適當有序發展非抽水蓄能作為補充。
傳統電力規劃主要重視電力電量平衡，對系統靈活調節能力關注較少。隨著新能源大規模發展，靈活調節能力提升將成為電力規劃和運行的重要內容。中國煤電基數大，改造成本低，可釋放靈活調節潛力巨大，應優先推動火電靈活性改造；其次要加快發展抽水蓄能，預計2035年前抽水蓄能的競爭力仍強于其他儲能方式，系統級儲能應優先發展抽水蓄能；最后應考慮市場因素適當并有序發展非抽蓄儲能，滿足多種應用場景需求[24-25]。
3 結論
儲能對電網安全、優質、經濟、綠色、高效運行可發揮重要作用，隨著儲能技術進步和成本下降，電網側儲能受到廣泛關注，成為“十四五”能源電力規劃需要考慮的重點內容。
本文分析了電網側儲能規劃應用的總體認識以及典型場景案例，得出結論如下。
（1）作為系統級的調節手段，抽水蓄能應保持一定規模，國家應給予支持。
（2）電網需要電化學儲能，但并不是“剛需”，有多種備選措施。電化學儲能目前成本仍然比較高，應作為“特種部隊”，而非“常規部隊”。
（3）儲能規劃需要統籌，仍須深化研究和應用實踐。
（4）電化學儲能具備分布式和快速響應等特性，科學的支持政策或市場機制應能充分激發這些特性。
（5）電化學儲能有較好的產業基礎和應用前景，初期有必要示范試點支持，規?；l(fā)展階段重點要依靠市場。
