中國儲能網訊：作者：張?zhí)韸W1,2 劉昊2 陳永翀1,2 王青松3 張淑興4 曾其權 4
單位：1. 中國科學院大學；2. 中國科學院電工研究所；3. 中國科學技術大學；4. 中廣核研究院有限公司
引用： 張?zhí)韸W,劉昊,陳永翀等.大容量電池儲能的本質安全探索[J].儲能科學與技術,2021,10(06):2293-2302.
DOI：10.19799/j.cnki.2095-4239.2021.0145
摘 要 伴隨著大型電化學儲能項目的大量投產，如何保證大容量儲能電池的本質安全成為亟待解決的問題。本文回顧了本質安全概念的演變，介紹了本質安全的內涵。參考煤礦行業本質安全型蓄電池的設計規范，提出了電池儲能本質安全分級方案，將電池儲能安全等級分為本質安全、非本質安全以及不安全三類。針對儲能電池以模組和集裝箱形式運行的現狀，根據不同的組成形式，將電池儲能的本質安全區分為電芯、模組以及集裝箱系統三個層面的理解，并分別對其本質安全性進行論述。針對儲能電池電芯的本質安全梳理了不同方向的技術路線，圍繞水系電池、固態電池和安全劑注入三種技術路線，對其研究與應用進展進行深入探討，并提出了不同技術路線面臨的本質安全挑戰，展望了未來大容量儲能電池的本質安全應用前景。
關鍵詞 電池儲能；本質安全；傳統安全
可再生能源的開發利用可以有效應對能源危機和環境問題，是世界各國能源轉型和低碳經濟發展的重要支柱。近年來，風電、光伏等可再生能源快速發展，其波動性和間歇性對電能質量的影響顯著，需要應用儲能支撐其進一步發展。電化學儲能具有良好的適應性和靈活性，近年來裝機容量增長迅速。然而，電化學儲能尤其是鋰離子電池儲能存在安全風險，應用進程受到嚴重制約。截至2020年底，全球投運的電化學儲能電站已發生數十起安全事故。我國電化學儲能項目的安全性也面臨巨大挑戰。2021年4月，北京集美大紅門儲能項目北區磷酸鐵鋰電池艙在毫無征兆的情況下突發爆炸，導致2名消防員犧牲，1名消防員受傷，電站內1名員工失聯。解決電化學儲能電站安全問題迫在眉睫。
在同屬高風險的煤炭、化工行業中，人們針對安全性進行了廣泛與深入的研究，最終本質安全(intrinsic safety)被認為是從根源上消除或減少危險的途徑。當前眾多關于本質安全的研究中，針對煤礦、化工等行業的研究占有較大比重，針對電池行業如何實現本質安全的討論較少，研究工作還有待深入。
針對電池儲能發展中的本質安全需求，本文根據其他行業研究本質安全的理論，分別對電芯、模組以及集裝箱的本質安全特征進行論述，隨后對不同類型的儲能電池電芯本質安全技術進行闡述，圍繞代表電芯本質安全的水系電池、固態電池這兩種常用技術路線，以及安全劑注入這一新興路線，對三者研究進展進行梳理，提出了不同技術路線即將面臨的挑戰，以及未來大容量儲能電池系統本質安全前景。
1 本質安全概念綜述
1911—1913年，英國煤礦因電鈴信號電路產生放電、火花后發生瓦斯爆炸，造成數百人死亡的嚴重事故。為此，R. V. Wheeler教授等開始研究電鈴信號電火花的引燃特性。1916年，參與該項研究工作的W. M. Thoronton提出了“本質安全電路設計方法”，標志著本質安全概念被正式提出。隨后，1978年，英國化工安全專家Trevor Kletz提出“預防事故的最佳方法不是依靠更加可靠的附加安全設施，而是通過消除危險或降低危險程度以取代那些安全裝置，從而降低事故發生的可能性和嚴重性”，本質安全理論正式創立。1985年，Kletz[9]把工藝過程的本質安全設計歸納為5項技術原則：消除(elimination)；最小化(minimization)；替代(substitution)；緩和(moderation)；簡化(simplification)。同時他認為本質安全設計并不是杜絕所有危險物質帶來的風險，許多物質的危險特性需要加以利用，人們只能杜絕某幾種選定的風險。
本質安全概念在我國率先應用于煤礦行業：“過去人們普遍認為煤礦企業屬于高危險行業，發生事故是必然的，不發生事故是偶然的，如果我們在工作中處處按照標準、規程作業，把事故降低到最低甚至零事故，從而得出的結論是：煤礦發生事故是偶然的，不發生事故是必然的，這就是本質安全。”
經過上述歸納，本質安全的內涵引申為兩個方面：①本質安全并不代表絕對安全，其理念的核心是將危險發生的概率降低至足夠小甚至為零，而傳統安全管理方法的重點是控制危險發生時造成的危害；②本質安全方法不能將系統中所有的危險徹底消除，最終安全方案是采用本質安全方法與傳統安全法結合的綜合方法來降低生產過程中的危害風險。如圖1所示，本質安全涉及了產品結構設計、生產組裝、運行保障以及風險提前預知4個安全管理步驟，它們可以和代表傳統安全的異常告警、后處理以及危害控制3個步驟共同減少危害。

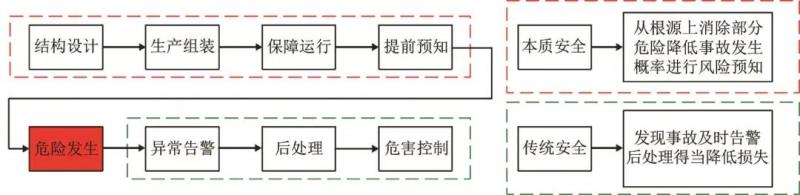

圖1 本質安全與傳統安全區別
2 電池儲能本質安全
目前，對于電池儲能本質安全的定義尚有一定爭議。參考在煤礦蓄電池領域廣泛運用的本質安全型鉛酸電池，電池單體的本質安全定義為：正常工作和規定的故障狀態下安全防爆，結構上全密封，不漏液，不外逸有害氣體，無環境污染，不腐蝕人體肌膚和衣物。與之相反，非本質安全型鉛酸電池單體的特點是在相應狀態下出現上述危險現象。
鉛酸電池由于其體積較大、使用壽命短，常用于短時備用緊急放電，經常以單體形式運行。而儲能電池壽命更長、度電成本更低，運行時多以電池模組或集裝箱的形式進行能量儲存或釋放，這對電池儲能本質安全提出了不同形式的要求，電芯的本質安全也并不完全代表電池儲能系統的本質安全，還需要規范模組及集裝箱的本質安全，需要探討電芯、模組以及集裝箱三者之間本質安全的關系。
參考《GB 3836.4—2010爆炸性環境第4部分 由本質安全型i保護的設備》，電池儲能本質安全具體應用表現為電芯、模組以及集裝箱的一種防爆型式，這種型式使得特定情況下電池和導線產生的能量被限制在不能導致電池?zé)崾Э氐乃?。若三種組成形式在相應狀態下產生的能量能夠?qū)е聼崾Э?，這種組成形式被稱為非本質安全形式。
對于電芯而言，由于其運行環境和組成形式與鉛酸電池差異較大，其本質安全標準應不等同于鉛酸電池本質安全標準。以電芯由正常運行至燃燒所經歷的階段作為依據，如圖2所示，其由正常工作至火災爆炸要經過：正常運行→異常狀態發生→熱失控→安全閥沖爆→燃燒→爆炸，共6個階段。不安全的電芯會在特定情況下發生熱失控后燃燒，而安全的電芯可區分為本質安全與非本質安全兩類。根據本質安全的理念“將危險發生的概率降低至足夠小甚至為零”以及國標定義“電火花和熱效應能量限制在不能熱失控的水平”，本質安全型電芯應在特定情況下不發生熱失控，如圖2綠色區域所示。目前，電芯本質安全的熱點工作是固態電池以及水系電池的研發，通過將易燃電解液改性為非易燃，從而提高電池?zé)崾Э嘏R界溫度，另外，向有機電解液中加入阻燃劑，在不減小電池循環性能的基礎上減小電池的發熱也是目前電芯本質安全的研究方向；以及本文提出的電池安全劑注入方式也是電芯本質安全的重要新興技術。

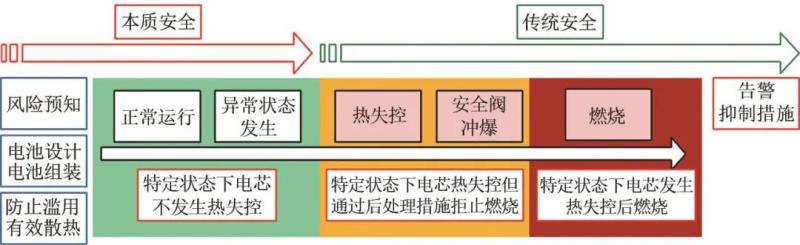

圖2 電芯的本質安全與非本質安全
在電芯熱失控時及時斷電并使用大功率鼓風機鼓風，或是加大散熱片冷卻液流速使得電芯表面溫度急劇下降的熱失控抑制措施可在電芯熱失控時加以遏止，使電池不能燃燒，但這類措施屬于傳統安全措施，故此類電芯為非本質安全型電芯，如圖2黃色區域所示。
對于電池模組，如圖3所示，由于模組涉及電芯之間的串并聯以及模組外部的電路拓?fù)洌浔举|(zhì)安全除在特定情況下保證模組內部電芯不能發生熱失控?cái)U(kuò)散以外，還應根據GB 3836.4—2010，保證導線在正常運行與特定狀態下產生的任何能量均不能點燃模組內部的電器件。如圖3綠色區域所示，滿足以上兩種情形的模組為本質安全模組。為保證模組本質安全所采取的諸如優化熱管理系統、加強模組的絕緣性能、耐壓性能以及電芯的均壓性能等安全方法均稱為模組本質安全方法。同時，由于電動汽車“刀片電池”等的規模使用，使得優化儲能電池模組結構的本質安全方法得到了一定的重視。

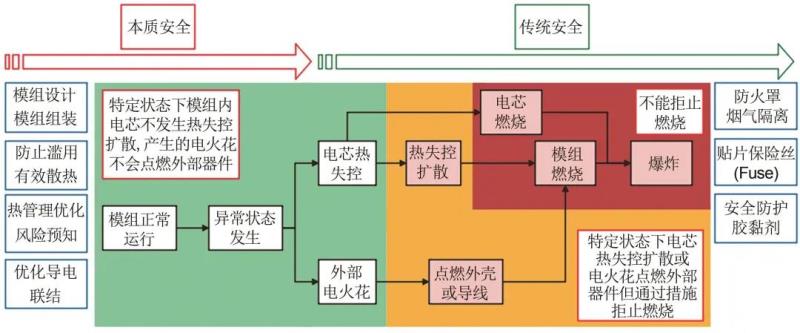

圖3 電池模組的本質安全與非本質安全
若模組中出現熱失控?cái)U(kuò)散現象，或是外部電火花瞬間釋放的熱量將模組器件點燃，通過在電芯的外殼或外殼雙層或內殼等涂抹一層或多層絕緣膨脹材料，這種材料可以吸收熱量膨脹或變成焦炭狀，用于阻止熱失控?cái)U(kuò)散，同圖3黃色區域，這種模組稱為非本質安全模組。此外，不能遏止電芯或模組燃燒的模組為不安全模組，為圖3紅色區域。
集裝箱的本質安全與模組類似，本質安全型集裝箱不僅要在特定情況下保證集裝箱不能發生熱失控，電火花不能點燃外部器件。另外，對惡劣天氣的防范也是考量電池集裝箱本質安全的關鍵，特別是在雷暴區域內的防雷措施以及靠近海域的防鹽霧措施，以保證模組在規定的范圍內正常運行。例如基于常用的無弧分?jǐn)喔邏褐绷鲾嗦菲鞲纳票芾灼鞯姆植酵度敕謹喾椒?，可以降低直流斷路器故障電流峰值，保證集裝箱在遭受過電壓侵入等故障時仍具有良好的保護作用，是利用本質安全方法加強集裝箱運行安全的范例。同時，改進電器件表面，例如在強鹽霧環境下使用熱浸鍍鋅鋁鎂鍍層組織結構，提高集裝箱的耐腐蝕性也是大規模運用的本質安全方法。與之對應的是，采用沉浸式滅火手段，探尋諸如七氟丙烷類的強效滅火劑，在檢測到電池模組熱失控時進行集裝箱覆蓋式滅火，是目前大規模運用的傳統安全措施。
根據上文所述，表1列出了電池儲能3種組成形式中本質安全/傳統安全的部分功能要求。

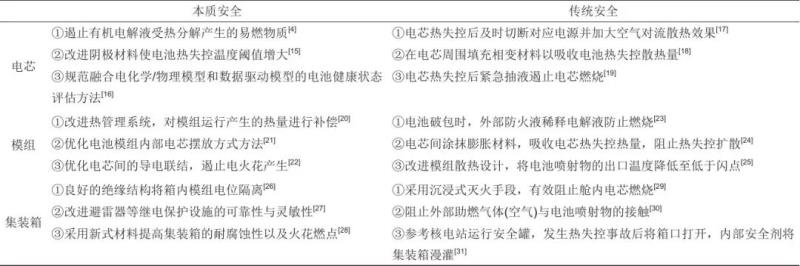

表1 電池儲能3種組成形式中本質/傳統安全的功能要求
有兩點需要特別澄清。
第一，全部采用本質安全電芯的模組并不一定就是本質安全模組。本質安全電芯集成為模組要經過以模組為單位的特定環境運行效果測試，通過后仍需驗證電芯單體的熱失控?cái)U(kuò)散效應以及模組本身的諸多性能，全部通過后稱為本質安全型模組。同理，本質安全型模組構成的集裝箱也不能直接判定為本質安全集裝箱，仍需進行集裝箱系統的驗證。
第二，即使模組內電芯并不是本質安全電芯，也可以通過其他措施達到電池模組的本質安全。判定模組是否達到本質安全只需用模組的標準進行判定，對電芯沒有本質安全要求。例如，按照GB/T 36276—2018《電力儲能用鋰離子電池》所述“將電芯的正極或負極端子朝下從1.5 m高度處自由跌落到水泥地面上1次，不應起火、爆炸”以及“將電池模塊的的正極或負極端子朝下從1.2 m高度處自由跌落到水泥地面上1次，不應起火、爆炸”，顯然電芯與模組的跌落試驗標準并不一致，電池模組內電芯或不滿足電芯的跌落試驗標準，但經過合理擺放與設計，可滿足電池模組的跌落試驗標準，參考對應國標，判定電芯、模組以及集裝箱的本質安全應遵照對應組成形式的標準，并不能“一刀切”。同理，模組沒有達到本質安全，也是可以通過其他措施達到集裝箱層面上的本質安全。
3 儲能電池電芯的本質安全
現有儲能電池的電芯本質安全技術包括設計、組裝、事故預知、電芯管理、熱失控遏制等5部分，如圖4所示。

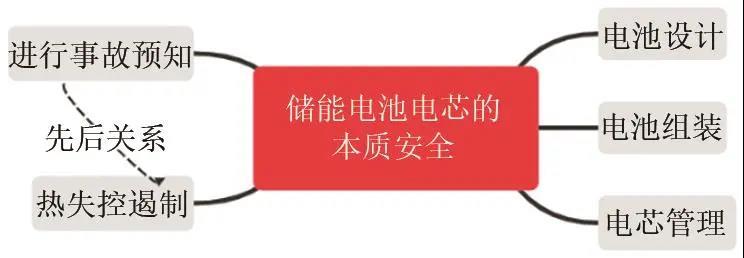

圖4 現有的儲能電池電芯本質安全技術
對于改進電芯設計，主要的技術方向?yàn)楦倪M(jìn)電極、電解質、隔膜以及電池結構本身，最具代表性的工作是固態電池以及水系電池的研發。這兩類電池用非易燃材料替換了原有的易燃有機電解液，避免了因電解液分解而產生的大量熱量及易燃物，使電芯燃燒風險降低，提高了電芯的安全性。此外，Gonzalez等設計了一種隔膜，通過限制電池自放電電流來減緩電池溫度升高，從而延緩熱失控進程，這種改進隔膜的技術方案也極具代表性。
加強電芯管理既可以減少電池因系統故障而導致的過充過放以及大電流充電風險，又可以有效利用散熱系統、均壓系統等一系列手段降低電池運行風險，以提高電池系統的安全性。目前而言，采用種類各異的溫度抑制措施代表了電芯管理系統的改進趨勢。例如，Ye等在電池之間設置阻燃絕緣層來減緩熱傳遞過程；Feng等設計了一種熱切斷電池，在正極和集流體之間覆蓋了一層正溫度系數材料，當溫度大于100 ℃時，材料膨脹，導致正極脫離集流體，從而阻止熱失控，當溫度低于70 ℃時，材料形狀還原，電池恢復正常；Hofmann等選擇在電池運行時抽出電池內部氣體，改變電池內部屬性來減少電池?zé)崾Э匕l(fā)生的風險，收效顯著。
面對種類繁多的本質安全改進措施，單一材料或結構的改進的確可以減少熱失控風險，但是，并不代表采用上述技術的電芯就一定是本質安全電芯。Inoue等利用掃描量熱法測定摻入科琴黑的全固態電池反應焓降低至鋰離子電池的16%，但放熱量依然存在，同時部分固態鋰電池遇高溫易出現粉化現象，易燃金屬鋰粉末聚集在空氣中遇明火會爆炸；此外，理想的水系電池電解液中所有成分都應該是阻燃的，然而很少有人關注水系電解液的阻燃性。盡管Li等通過在電解液中加入阻燃劑，證明了組裝的水基鋅錳電池在火焰下5 min內的性能未受到太大影響，但仍然沒有證明其固有的不可燃性。同時，部分水系電池電解液經一定溫度分解易產生易燃物，增加了電池燃燒的風險。所以，實現電芯的本質安全需要多種電芯本質安全技術加以配合。
不同于水系電池與固態電池，若不考慮改進電池本體材料體系，對有機電解液鋰離子電池進行安全劑注入從而遏制熱失控是目前電芯本質安全的探索思路。將安全劑注入到電池內部的同時抽出電池原有的電解液，改變電池電解液危險屬性。同時，低溫安全劑注入溫度較高的電池內部可以促進對流傳熱，相比于主要依靠電池外殼熱傳導的液冷散熱而言效率更高。因此，水系電池、固態電池是具有代表性的提高電芯本質安全的技術路線，安全劑注入是改進電芯本質安全的新興方向，后文將對這三者分別進行探討和展望。
3.1 水系電解液電池
商用儲能電池的有機電解液成分一般為LiPF6與EC、DMC、DEC等有機溶劑的混合物，如圖5所示。這類電解液極易受到大于200 ℃的高溫影響而導致分解，產生CO、H2、碳?xì)浠衔锏纫兹家妆镔|(zhì)，這是電芯安全的重大隱患(圖6)。水系電池使用水作為電解液溶劑，相比于易燃易爆的有機電解液，水系電解液在不過充的條件下一般不可燃，因此保證了電芯具有更高的安全性，但電池的工作電壓也較低(<2 V)，導致水系電池能量密度遠低于有機電解液的鋰離子電池。另外在過充情況下水會電解，釋放氧氣和氫氣，也有可能導致爆炸事故的發生。

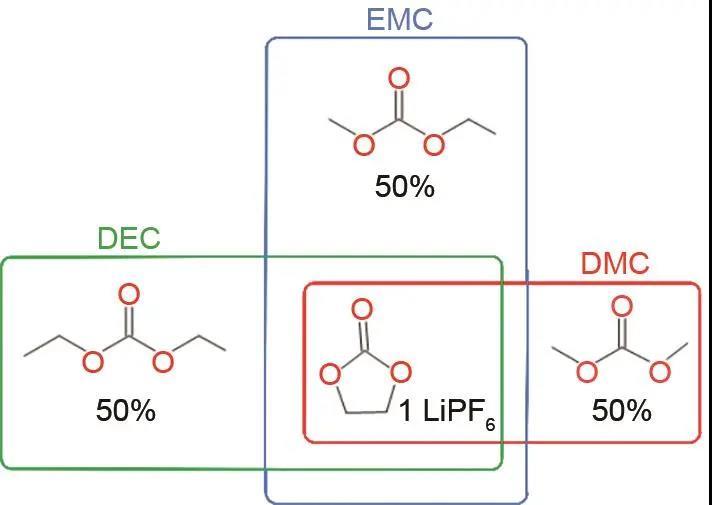

圖5 鋰離子電池常用電解液配方
圖6 鋰離子電池常用電解液的受熱分解反應
雖然水系電解液不可燃，但是并不代表水系電池沒有燃燒風險。若有持續高溫使得電解液中的水分蒸發，留下碳鏈聚合物和沉淀晶體，并釋放大量易燃?xì)怏w導致電池燃燒風險大大增加。在低溫環境，水作為電解液溶劑通常會結冰導致電池失效。
基于此，添加熱穩定性更高的添加劑是保持電解液極端條件性能的策略之一。Wang等選擇在水系電解液中添加少量碳酸烷基酯，阻止水在低溫環境下的結冰現象，同時，“鹽包水”電解質(WiSE)中LiTFSI總濃度降低了15.4%，足量的WiSE降低了電芯燃燒風險。Shen等開發了一種蒙脫土/聚乙烯醇水凝膠電解質，由于蒙脫土上的含氧基團和聚乙烯醇聚合物上的羥基之間的氫鍵相互作用，這種電解質具有更高的熱穩定性。
改進電極材料也是研究熱點，常用的錳電極在高溫下發生的歧化反應(Mn3+→Mn2++Mn4+)使電極表面錳的平均化合價降低，導致劇烈溶解。Tang等認為Li2Mn4O9以及Li4Mn5O12代替常用的LiMn2O4電極材料可行，Pasta等發明了一種基于六氰高鐵酸銅陰極和六氰錳酸錳陽極的水系電池，兩種極片均具有N≡C―Mn連接的高鍵能普魯士藍框架，可以大幅度遏制高溫條件下電極分解。
3.2 固態鋰離子電池
鋰離子電池在經歷不同濫用條件后往往會在負極上產生尖銳的鋰枝晶并刺穿隔膜(圖7)，導致電芯內部短路，短時間內產生大量熱，引起電池冒煙、燃燒甚至爆炸。

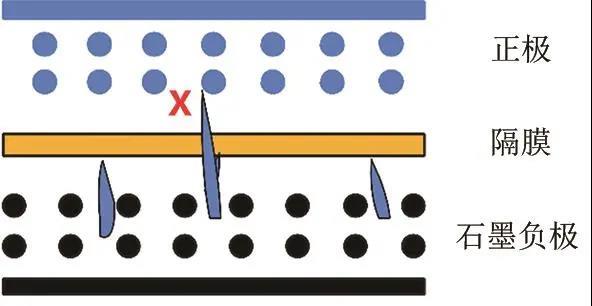

圖7 鋰枝晶刺破隔膜
應用具有優異穩定性和阻燃性的固態電解質的固態/半固態鋰離子電池是解決電池本質安全問題的方案之一。Wang等發現固態電解質較高的機械強度可有效抑制鋰枝晶的生長，同時避免了液態電解液泄漏的風險，從而提高電池的安全性。Perea等比較了相同規格的磷酸鐵鋰電池在有機電解液和固態電解質中熱穩定性的差異，發現有機電解液的最大自熱速率為固態電解質的30倍。此外，固態電池減少了集流體的數量，使電池的封裝設計更簡單，減少了封裝過程中的雜質侵入。
但這并不意味著固態鋰離子電池在本質安全性上趨于完美，由于PEO類固態聚合物的離子電導率較差，近年來很多學者投入高電導率的石榴石型或硫化物型無機電解質的研究中，但鋰枝晶可能會沿著晶界進入石榴石型多晶固體導致電芯內部短路，硫化物型電解質在空氣中受潮會形成有毒的硫化氫或二氧化硫，同時在相對高的電壓下工作會快速分解產生易燃?xì)怏w。如圖8所示，雖然固態電解質在提高鋰離子電池的本質安全和簡化封裝結構方面具有很大的優勢，但其本身的低電導率等問題不容忽視。因此，綜合利用有機聚合物和無機材料的優點，制備與傳統電解液離子電導率相當?shù)墓虘B(tài)聚合物-無機復合電解質是目前固態鋰離子電池的研究目標。另外，用鋰金屬電極代替?zhèn)鹘y(tǒng)的石墨負極所形成的固態電池是固態鋰金屬電池，雖然此類電池引入了較高穩定性和阻燃性的固態電解質，但選用了金屬鋰作為電極材料，其經受高溫時易粉化為鋰顆粒物，使得燃燒風險增加，故此類電芯是否符合電芯本質安全概念仍有待商榷。

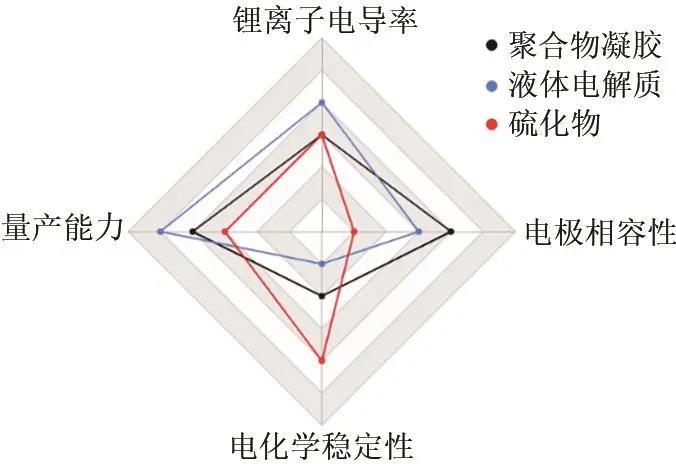

圖8 3種電解質材料的特性
3.3 安全劑注入
如何在使用有機電解液的同時也保證電池的本質安全應用？陳永翀等提出了一種電池安全劑注入的安全維護方法。安全劑注入是指電芯發生異常后抽出內部電解液及氣體的同時向內部注入安全劑的過程。如圖9所示，安全劑注入是遏止電芯熱失控的創新方法之一。這種方法具有以下優勢：①溫度較低的安全劑持續注入異常高溫電池內部，與電解液之間的對流散熱促使電池溫度迅速降低；②抽出電池的電解液與內部氣體可使得電池反應速率迅速減緩；③安全劑會對電池內部的化學反應起到抑制作用。例如，鋅鎳液流電池通過不斷循環更換電解液來保證電池容量的極慢衰減，將正在運行的電池中的電解液全部抽出后，電池反應也隨之停止。類似的是，Hofmann等使用泵抽出高于正常內部溫度5 ℃的軟包鋰離子電池內的氣體，隨著電池內部壓力的下降，電池內部溫度也隨之下降，阻止了熱失控發生。

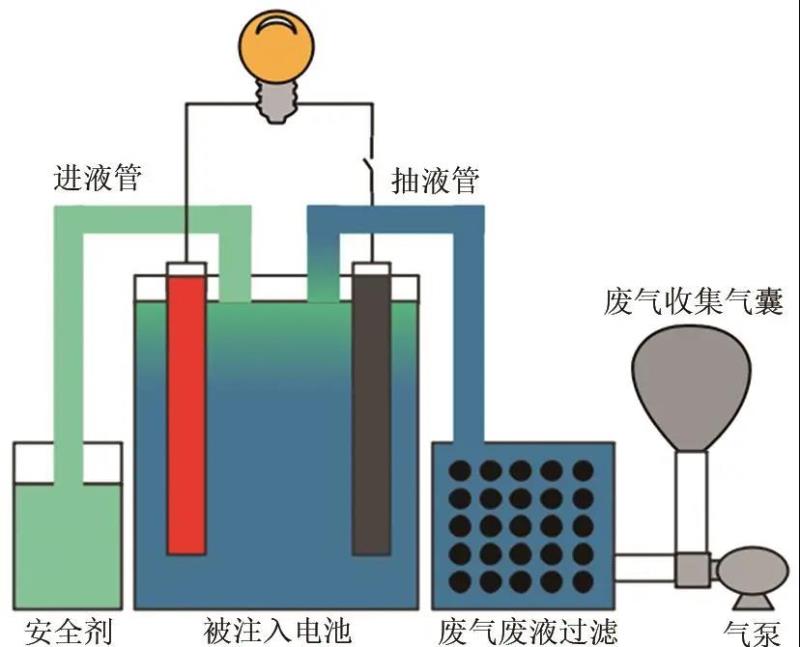

圖9 安全劑注入
對于安全劑種類而言，雖然常用的七氟丙烷氣體被廣泛用于電池配電室的消防工作，但直接將其注入電池內部的效果尚未驗證；若考慮將冷卻水持續注入電池內部，雖然溫度較低的水可以帶走大量熱量，但水會與LiPF6發生一系列反應(圖10)，同時水的注入會與電池富鋰的負極反應放出大量的熱，還有可能導致電池內部電芯間互相短路，導致降溫效果并不明顯。此外，安全劑注入系統中注入時間的設置仍停留在仿真層面，有待進一步測試應用。若能了解安全劑與電池內部物質的反應機理，同時證明其能將正負電芯短路產生的歐姆熱降到最低，安全劑注入不失為一種防止熱失控發生的本質安全方法。另外，安全劑注入并不局限于電芯層面，對于電池模組以及集裝箱而言，亦可采取安全劑注入的方式以遏止事故擴大。于模組層面，安全劑注入指將安全劑注入模組內，而非直接注入模組內電芯，與廣泛運用于模組內的水冷散熱方法類似；于集裝箱層面，其原理類似于第四代核電站內的堆芯安全保護措施，發生核事故時，大量安全劑漫灌事故部位，以遏止事故進一步擴大。

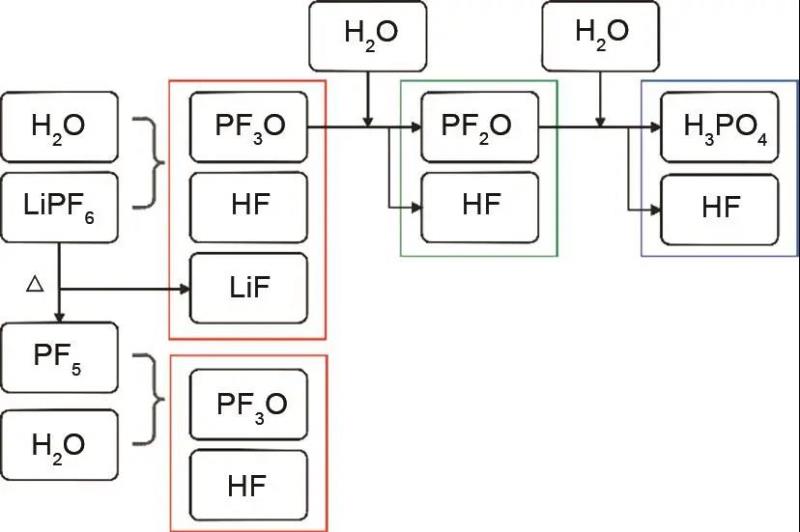

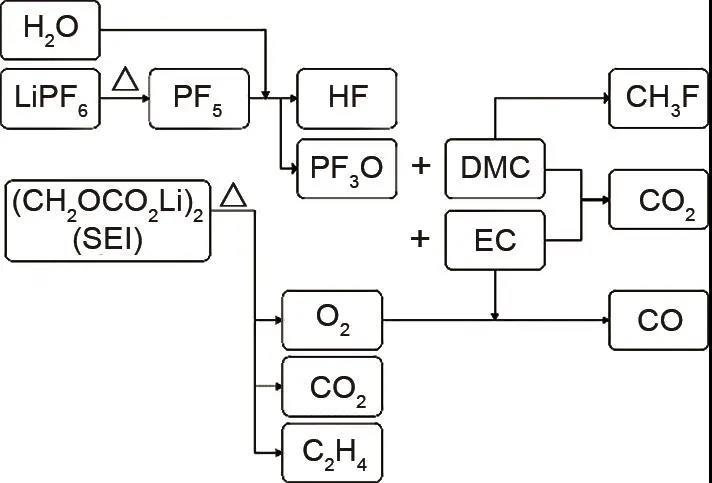

圖10 水與電解質的一系列反應
固態電池、水系電池以及安全劑注入這三種技術路線的特點及發展方向見表2和表3。

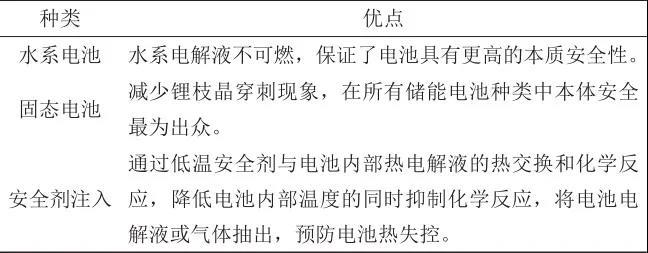

表2 儲能電芯本質安全方法特點比較

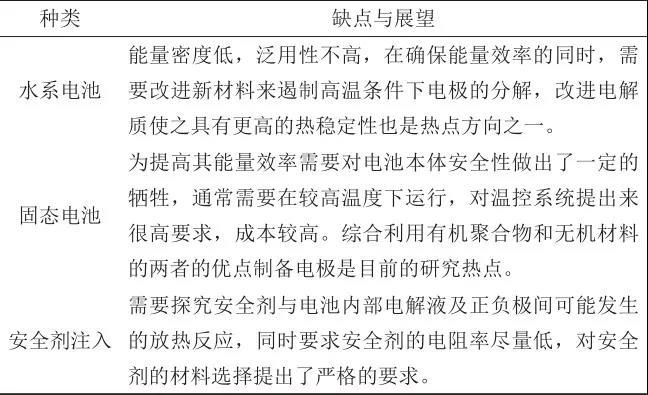

表3 電池本質安全方法發展方向
4 總結
安全是電化學儲能系統大規模應用中最突出、最受關注的問題，加強大容量儲能電池系統本質安全是推廣電化學儲能大規模應用之前的重要任務。
本文提出了大容量電池儲能的本質安全分類標準，按照結構分為電芯、模組以及集裝箱3個層面分別討論。其中，通過運用將易燃有機電解液改性等本質安全方法，在特定環境下使電芯運行時不發生熱失控，此類電芯被稱為本質安全電芯。同理，在電芯間合理填充散熱物質，以及優化導電聯結等本質安全方法，在特定環境下使電池模組運行時不發生電芯熱失控?cái)U(kuò)散，同時產生的電火花無法點燃各類外部器件的電池模組，此類模組被稱為本質安全模組。本質安全集裝箱系統指正常和特定條件下運行過程中集裝箱系統不發生熱失控，產生的電火花不能點燃箱內各類器件，同時其防雷、防鹽霧、防過電壓、防過電流等保護措施符合行業或國家標準的儲能電池集裝箱系統。
本文介紹了實現大容量儲能電芯本質安全的方式：水系電池、固態電池以及安全劑注入。但本質安全電芯的實現方式并不限于上述3種方式，不斷優化的電池組裝工藝、不斷改進的電芯管理系統以及更加嚴格的出廠電芯品控等方式仍是電芯本質安全的發展熱點。改進單一的材料或結構的確可以增進電芯的本質安全性，但并不意味著只能采用一類方法優化本質安全性能，同時，本質安全技術仍需與傳統安全技術結合，以減少在劃定本質安全范圍之外的運行事故影響，降低運行事故中的人員安全風險。在電池結構和材料創新的基礎上，結合傳統安全手段，融合各類安全措施，借助愈加精確化、智能化的管理技術，大容量儲能電池系統將得到越來越廣泛的安全應用。
第一作者：張?zhí)韸W（1995—），男，碩士研究生，E-mail：hangtianao@mail.iee.ac.cn
通信作者：陳永翀，研究員，研究方向?yàn)閮δ芸茖W(xué)與技術，E-mail：ycchen@mail.iee.ac.cn。
