文/潘爾生 田雪沁 徐彤 王新雷，國網經濟技術研究院有限公司，電力建設
加快發展可再生能源是國際社會應對能源資源緊張、環境惡化、氣候變暖的重要手段。近年來，在國家政策的大力引導下，我國可再生能源保持持續快速發展態勢。截至2019年底，風電與光伏發電裝機容量分別達到2.1億kW和2.04億kW，年發電量分別達到4057億kW·h 和2243億kW·h，我國穩居可再生能源消納量最大的國家。
與此同時，由于火電靈活性改造等一列措施的推動，我國可再生能源消納情況實現了逐步改善。為實現能源生產與消費革命的目標，“十四五”期間，可再生能源將繼續維持高速發展態勢，風電和光伏發電裝機容量將有望達到“雙4億”的目標。
因此，電力系統調峰問題、平衡調節能力提升問題將貫穿“十四五” 期間。我國電源結構性矛盾突出，系統調峰能力嚴重不足是影響我國可再生能源消納的核心問題。我國電源結構以火電為主，占全國電源裝機比重達到67%，但調峰能力普遍只有50%左右。其中，“三北”地區供熱機組占有很大比重，10個省區超過40%，供熱期調峰能力僅為20%左右。相比之下，西班牙、丹麥等國家火電機組都具備深度調峰能力，調峰能力高達80%。截至2019年，我國已完成火電靈活性改造容量約5775萬kW，火電靈活性改造的深度和廣度有待進一步提高。我國以火電為主的電源結構決定了未來電源靈活性的主體仍然需要從火電入手。與此同時，由于環保壓力的加大，部分地區已出現短時缺電的情況，“十四五”期間，電源充裕性與靈活性問題將在局部地區同時存在。
因此，火電靈活性已被各國認為是高比例可再生能源電力系統的關鍵，也是我國實現中國特色電力系統轉型之路的必然途徑。十四五期間，火電靈活性改造仍是電力系統調節能力提升的關鍵手段和最主要調節能力增量來源。本文立足我國現狀，力圖通過對火電靈活性改造歷史沿革、核心要素與未來趨勢的梳理，構建全景化視角，為我國靈活性改造提供整體性解決思路。
1 火電靈活性改造的歷史與現狀
1.1 火電靈活性改造的定義
火電靈活性是電力系統靈活性的關鍵指標，也是電力系統靈活性的核心組成部分?；痣婌`活性通常指火電機組的運行靈活性，即適應出力大幅波動、快速響應各類變化的能力，主要指標包括調峰幅度、爬坡速率及啟停時間等。目前，國內火電靈活性改造的核心目標是充分響應電力系統的波動性變化，實現降低最小出力、快速啟停、快速升降負荷三大目標，其中降低最小出力，即增加調峰能力是目前最為廣泛和主要的改造目標。
1.2 火電靈活性改造的歷史
丹麥、德國是歐洲火電靈活性改造的主要國家，其火電靈活性改造是市場推動、逐步深入的過程，也是其電力系統轉型的重要組成部分。

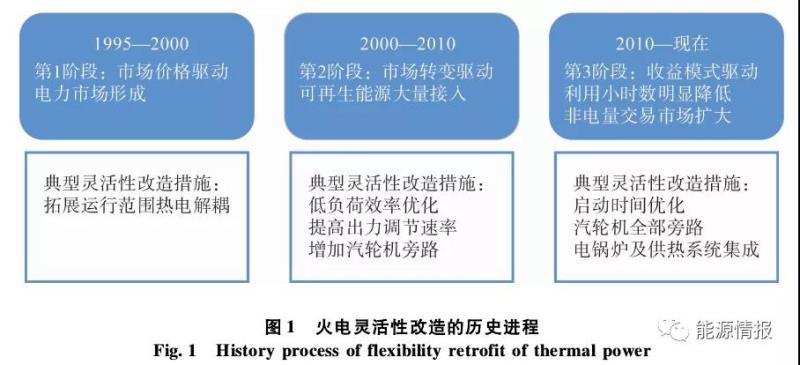

近20年來，丹麥火電機組靈活性改造分3個階段，電力市場化帶來的價格波動是促使火電向更為林火運行方式轉變的直接動因，其歷史進程如圖1所示。
90年代初，隨著電力市場化改革的推進和現貨市場的逐步建立，火電機組盈利模式發生根本轉變。丹麥加入北歐電力市場（NordPool）,電力交易價格開始明顯變化。為適應交易市場內價格的波動性變化，提升自身靈活性已成為必然選擇。此時，由于價格波動也相對平滑，靈活性改造的主要工作集中于運行與管理的優化，資產性投入相對較少，通過細化監控，主要從管理和運行上找潛力。燃煤機組從基荷機組逐步向負荷跟隨機組轉變。
進入20世紀，由于可再生能源的大量并網，交易市場內的價格波動日益頻繁，波動幅度也不斷增加，負成交價格也不斷發生。為此，火電機組不得不加大在靈活性改造中的投入，其核心是進一步挖掘各設備靈活性潛力和優化機組控制，對于熱電聯產機組，多種蓄熱裝置逐步投入使用，以實現供熱和發電收益的最大化。

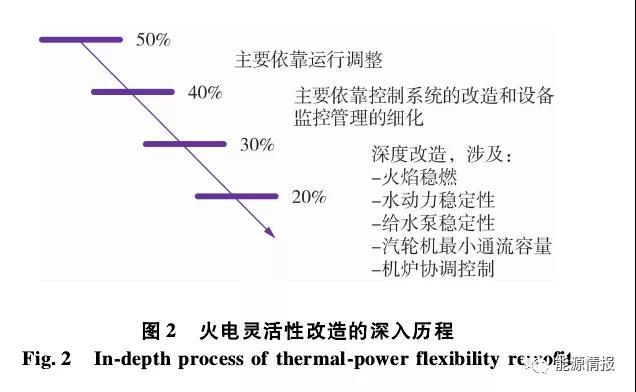

2010年之后，靈活性的價值逐步被認可，火電機組的變工況研究逐漸深入。多樣化的靈活性提升手段紛紛被采用，其改造歷程如圖2所示。其中針對熱電聯產機組，蓄熱裝置成為基本配置，利用蓄熱裝置及供熱系統儲熱特性，實現熱電聯產運行方式的改善和靈活性的提升，電鍋爐、熱泵等電制冷、制熱方式也被逐漸應用。

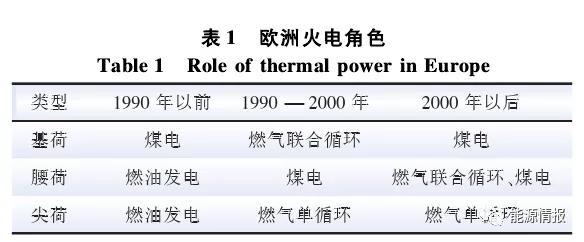

這樣的經驗也被推廣到歐洲各國。西班牙根據其電力市場實時幾個信息研究表明更為靈活的運行方式將為煤電機組收益帶來20%~50%的提升，為燃氣-蒸汽聯合循環機組收益帶來20%~50%的提升，相應也帶來棄風比例的明顯降低，這使得歐洲火電的角色發生明顯的變化，如表1所示。
在國內，隨著調峰形勢的日趨嚴峻和調峰考核的加強以及深度調峰補償措施的完善，一些電廠也開始試點開展深度調峰改造，如大連莊河電廠60萬kW純凝機組調峰能力已接近70%，華能丹東電廠30萬kW熱電聯產機組在非供熱調峰能力已接近80%。依靠電量為主的交易結算方式難以支撐靈活性的要求，隨著輔助服務市場推開和調峰輔助收益明顯增加，火電將實質性地實現電量主體向容量主體的轉變。
1.3火電靈活性改造的現狀

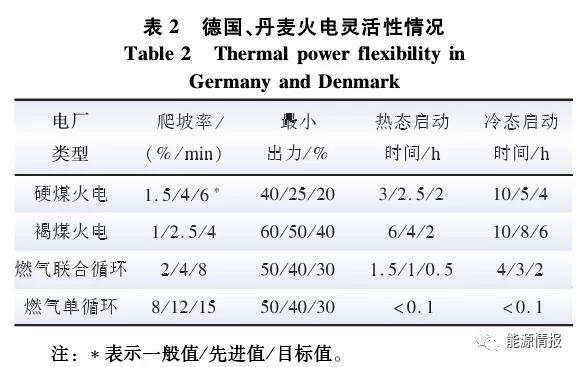

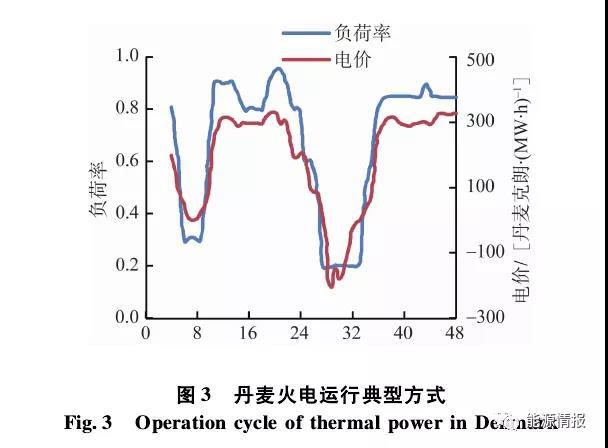

德國、丹麥火電靈活性情況見表2，目前在丹麥、德國，硬煤火電機組最小出力可達25%~30%，褐煤機組最小出力可達40%~50%，爬坡速率可分別達到4%/min~6%/min和2.5%/min~4%/min。在電力現貨市場中，這些機組往往根據電價信號及時調整自身出力，在低電價甚至負電價時降低出力甚至停機，以獲得更優的市場回報，其火電運行典型方式如圖3所示。
為了充分挖掘火電機組調峰潛力，提高系統可再生能源消納能力，國家能源局于2016年下發《關于火電靈活性改造試點項目通知》，安排“三北”地區21個試點項目，合計改造規模1635萬kW。通過靈活性改造，使熱電機組增加20%額定容量的調峰能力，最小技術出力達到40%~50%額定容量，純凝機組增加15%~20%額定容量的調峰能力，最小技術出力達到30%~35%額定容量，部分具備改造條件的電廠預期達到國際先進水平，機組不投油穩燃時純凝工況最小技術出力達到20%~25%?！峨娏Πl(fā)展“十三五”規劃》 中明確指出，“十三五”期間，“三北”地區熱電機組靈活性改造約1.33億kW，純凝機組改造約8200萬kW；其他地方純凝改造約450萬kW。改造后，增加調峰能力4600萬kW，其中，“三北”地區增加4500萬kW。這些措施已作為提升電力系統調節能力的核心組成部分。部分東北火電靈活性改造機組情況如表3所示。
2火電靈活性改造的關鍵問題
2.1 技術要素
2.1.1鍋爐側
鍋爐側靈活性改造須重點解決燃燒穩定性、制粉系統穩定性、換熱水動力穩定性、受熱面高溫腐蝕與疲勞損傷、空預器低溫腐蝕及泄露、脫硝運行安全等問題。
1）鍋爐低負荷穩燃技術。鍋爐在低負荷下運行時，火焰在爐內的充滿程度會比高負荷時差，負荷降低到一定程度時，由于爐內溫度下降，導致每分氣流的著火距離增大，同時火焰對爐壁輻射損失相對增加，所以就容易出現燃燒的不穩定，甚至鍋爐熄火。為提高燃燒穩定性，通常采用的技術路徑包括：低負荷精細化燃燒調整，主要針對燃燒器結構、磨投運方式、煤粉精度、一次風速、配風方式等內容；燃燒器、制粉系統優化改造，改造內容涉及燃燒器、磨煤機動態分離器、風粉在線監測裝置等；改善入爐煤質，儲備調峰煤、摻燒生物質等。
2）寬負荷脫硝技術。國內普遍采用的NOx脫除技術為選擇性催化還原法（selective catalytic reduction，SCR），其要求煙氣溫度穩定在280~420℃范圍內，才能保證還原劑與催化劑的良好作用。當機組低負荷運行時，煙氣溫度往往偏低，帶來催化劑活性降低、還原劑結晶、空預器腐蝕等問題。為了保證SCR脫硝系統寬負荷運行，主要技術路線有2類：通過改造鍋爐熱力系統或煙氣系統，提高低負荷階段SCR反應器入口溫度；選用寬溫催化劑，在常規V-W-TiO2催化劑基礎上，通過添加其他元素改進催化劑性能，提高低溫下催化劑活性。
2.1.2 汽輪機側
深度調峰狀態，汽輪機側須重點關注汽輪機設備適應性以及供熱機組以熱定電等問題。
1）汽輪機通流設計與末級葉片性能優化技術。汽輪機在低負荷運行時，由于蒸汽流量減小，動葉片根部和靜葉柵出口頂部易出現汽流脫離，造成水蝕。同時，汽流脫離引起的不穩定流場與葉片彈性變形之間氣動耦合將可能激發葉片的自激振動，使之落入共振區。蒸汽流量不足也將導致重熱效應，轉子、汽缸等部件由于葉片摩擦鼓風而被加熱，受熱不均將產生漲差。為改善汽輪機低負荷運行特性，通常采用的技術路徑為強化末級葉片性能、優化通流設計參數、增加冷卻方式控制等。
2）供熱機組熱點解耦技術。熱點聯產機組調峰能力還受到供熱負荷的制約，我國主力熱電聯產機組能力還受到供熱負荷的制約，我國主力熱電聯產機組為抽凝機組，隨著抽汽供熱量的增加，調峰能力將逐漸被壓縮。因此，在供熱中期，熱電聯產機組調峰能力將進一步被限制。為了實現熱電解耦，采取的改造技術有：切除低壓缸供熱，中壓缸排汽絕大部分用于對外供熱，僅保持少量的冷卻蒸汽，使低壓缸在高真空條件下“空轉”運行；電熱鍋爐，在熱源側設置電熱鍋爐，主要包括直熱式電熱鍋爐和蓄熱式電熱鍋爐，實現熱電解耦；設置儲熱罐，作為電網負荷較低時機組供熱抽汽的補充。除了以上常用技術，還可以采用吸收式熱泵、電驅動熱泵等技術實現熱電解耦。
2.1.3控制與監測
1）提高負荷響應速率協調優化控制技術。鍋爐慣性時間遠長于汽輪機慣性時間，鍋爐跟不上汽機是導致火電機組不靈活、參數不穩定的主要因素之一。目前常用的提高負荷相應速率的技術有自動發電控制（automatic generation control,AGC）協調系統優化控制技術、過熱和再熱汽溫優化控制技術、變負荷和智能滑壓優化控制技術、供熱抽汽輔助負荷調節技術、給水旁路調節與0#高加抽汽調節技術等。
2）水冷壁安全防護技術。水冷壁分布于鍋爐爐膛的四周，是鍋爐的主要受熱部分。當鍋爐出力處于低負荷或快速變化時將影響水冷壁的安全運行。為此，需要精準的監控與有效的措施來維持良性的水循環。目前，主要的措施包括：實時監測水冷壁溫度的變化以及汽包上下壁溫及溫差、汽包與水冷壁溫差等參數及其變化。另外，核算管間偏差、核算水循環安全性、設置必要的壁溫測點也具有重要的作用。
2.2經濟要素
火電靈活性改造的成本，首先涉及各類改造的投資。對于常規火電機組，改造包括對鍋爐、汽輪機等主機設備的改造，也包括對控制系統、脫硝系統、冷凝水系統等輔助設備的改造；對于供熱火電機組，在上述改造基礎上，還可進一步通過低壓缸旁路、蓄熱罐、電鍋爐等方式，改變原有發電與供熱間的耦合關系，釋放機組的運行靈活性。因此，機組間改造投資差異明顯，不同機組特征、改造目標、燃料特性等條件都將帶來改造投資的巨大差別，往往只能以“一廠一策”的方式進行單獨測算，難以實現標準化的造價限額控制。在不包括儲能設備的情況下，改造投資通常在30~90元/kW，最小出力可降至20%~40%。

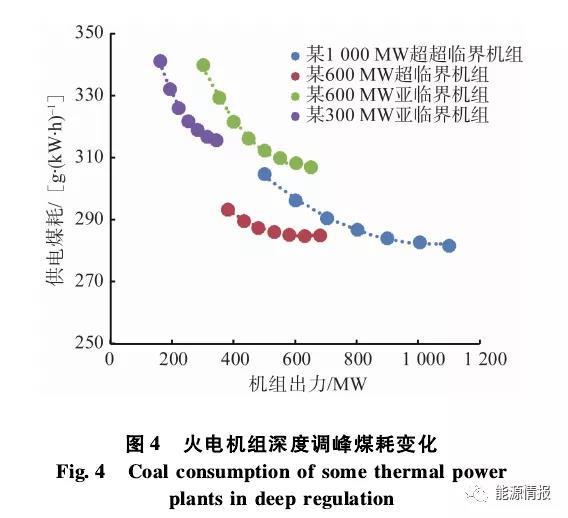

其次，靈活性改造的目標是開展深度調峰。因此，深度調峰成本是潛在的可變成本，包括增加的燃料成本、廠用電、設備運行維護成本及由于長時間深度調峰和大范圍負荷率變動引起的設備壽命減損、加速更換成本等。其中，隨著調峰深度的增加，火電機組的供電煤耗將明顯增加，特別是進入深度調峰區間后，供電煤耗增速進一步加快，如圖4所示。同時，也可以看出，火電機組由于設計參數、技術流派、定態選擇等方面的差異，深度調峰帶來的供電煤耗增量也有所不同。
再者，深度調峰的機會成本也應納入火電靈活性改造的成本中加以考慮。火電機組進行深度調峰，意味著發電收益的損失，即由于深度調峰而損失的潛在發電收益，反映其為獲得深度調峰而放棄的發電收益。由于不同電廠的盈利情況存在差異，機會成本將有所不同。
火電靈活性改造的收益主要包括減少的調峰分攤費用和獲得的調峰補償費用兩部分。在改造之前，供熱火電機組往往運行在深度調峰標準之上，需要分攤其他深度調峰機組的補償費用，進行改造之后，該部分費用將消失，形成機會收益。隨著改造深度增加，火電機組可運行至深度調峰區域，可獲得深度調峰補償。根據調峰深度不同，調峰補償標準也不相同，以東北為例，最高可到1元/kW·h。
2.3機制要素
目前，國內火電靈活性改造的核心經濟驅動力在于調峰輔助服務費用的影響，各地調峰服務標準差異明顯，導致改造積極性也各異。2014年，東北率先啟動調峰輔助服務市場，2016年以來，東北、福建、山西、新疆、山東、甘肅、西北（寧夏）、南方（廣東）8個電力輔助服務市場相繼獲批，并逐步開始建設。到現在，各地調峰市場活躍程度與市場規模仍然存在差異，這也是各地火電靈活性改造進度不同的核心問題。
調峰輔助市場對于火電靈活性的推動作用明顯，以最早實施的東北為例，在輔助服務市場的推動下，一方面，一些火電機組通過靈活性改造實現大幅度的深度調峰，截至2017年底，共12家電廠完成靈活性改造，增加調峰能力240萬kW。另一方面，一些火電機組僅進行少量或不進行改造，通過運行調節，實現調峰能力的輕度改善，截至2017年底，調峰能力增加約400萬kW。

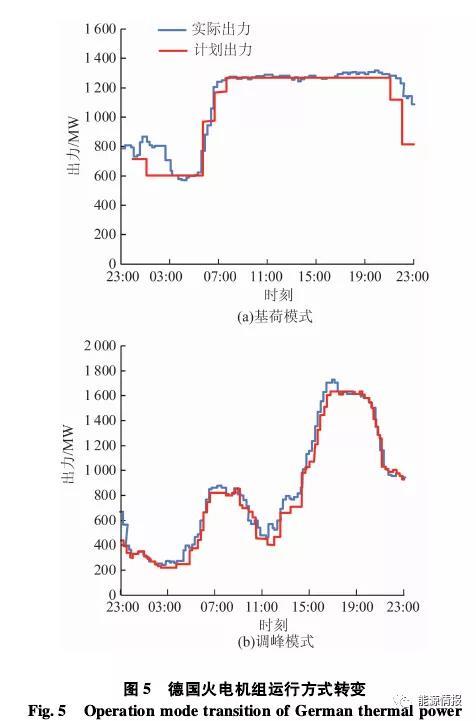

現貨市場是歐洲許多國家推動火電靈活性改造的基本要素，運行靈活性決定了其在電力市場中的競爭力與收益。隨著電力市場接波動的變化，德國等國的火電機組運行模式與靈活性也發生過了顯著改變，如圖5所示。國內現貨市場正在穩步推進，我國第一批8個電力現貨商行試點地區已全部進入試運行，經過改造的這些機組將在現貨市場中獲得更好收益。
火電靈活性改造是發電企業主動適應由電量主體向容量主體轉變的過程，本質核心是收益模式的變化。隨著發電量計劃的放開、燃料和上網電價的雙側波動以及中長期電力交易的拓展，火電機組的收益方式將呈現差異化的發展模式，尋求靈活性突破，獲取靈活性收益將成為火電機組的主動選擇。
3火電靈活性改造的典型模式
3.1輕度改造模式
由于靈活性市場的不確定性和投資能力的受限，許多火電廠選擇了輕度改造模式，即通過較少量的投資，降低自身輔助服務費用分攤。這部分改造往往集中于控制與輔機系統等投資較小的領域，更多以運行調整的方式挖掘機組內在潛力，通過“邊試邊學”的模式探索機組安全運行的新邊界，以小步快走的理念實現靈活性的逐漸拓展。這是目前應用最多的方式，也是歐洲火電靈活性改造初期的典型做法，典型的改造方式包括低負荷下的機爐協調控制、汽輪機旁路改造等。其中許多機組由于改造投入較少，常常沒有納入火電靈活性改造的統計。
3.2 深度改造模式
在國家試點示范和調峰輔助服務市場初期高投資回報的刺激下，一些火電廠選擇了深度改造模式，以先試先行的魄力，成為第一批在火電靈活性市場中探路的先鋒，通過機組大規模的投資改造，顯著提高調節能力，成為輔助服務市場中排名最靠前的機組。這部分機組的改造往往是系統性工程，涉及主機的多個部分，同時也是科技成果應用最為集中的體現，相應的投資規模也相對較大。典型改造方式包括低壓缸切除、蓄熱罐等。與此同時，如蓄熱罐等改造方式，為最大程度地釋放改造效果，須與日前調度緊密配合，提前優化抽/放熱方式，更適合已實施日前現貨市場的地區，如丹麥、德國等。
3.3 第三方投資模式
在市場的激勵下，一些第三方投資機構開始進入火電靈活性改造領域，他們的投資風格往往更趨于高風險、高回報。這樣的改造往往以獲得最高峰補償為目標，占據調峰輔助服務市場的頭部位置，在足夠的調峰缺口下，獲得顯著的收益，從而對沖高投資帶來的風險。上述模式另一個顯著特征為界面的清晰劃分，涉及資產界面、運行界面、費用節面等，通過與相應電廠形成界面清晰的利益共同體，從而保證投資收益模式的閉環。典型的改造方式包括蓄熱式電鍋爐等。
3.4 協同規劃方式
在電網中，各火電機組由于電氣位置的不同，往往會存在作用與運行方式的差異，而我國目前尚未建立節點電價、線路擁堵費等反映該差異的市場機制，這使得火電機組在開展靈活性改造時存在一定盲區，即出現了在系統靈活性不足的局部地區，火電機組靈活性改造的進度滯后，而在電力亟需支撐的局部地區，火電機組靈活性改造的進度反而超前的情況。因此，亟需以電力系統整體視角，統籌考慮開展火電靈活性規劃，提升火電靈活性改造投資的有效性，降低火電靈活性改造的整體成本，形成以系統整體最優的火電靈活性改造模式，而該模式目前更多停留在研究層面。
4 火電靈活性改造的發展前景
4.1 技術發展前景
在市場需求的推動下，我國火電靈活性改造相關的技術體系迅速建立。從鍋爐到汽輪機，從主機到輔機，從控制單元到全廠策略，圍繞不同的靈活性需求，各類改造方案紛紛被提出并快速投入應用，許多電廠幾乎每次技改大修后，靈活性都有所提升。

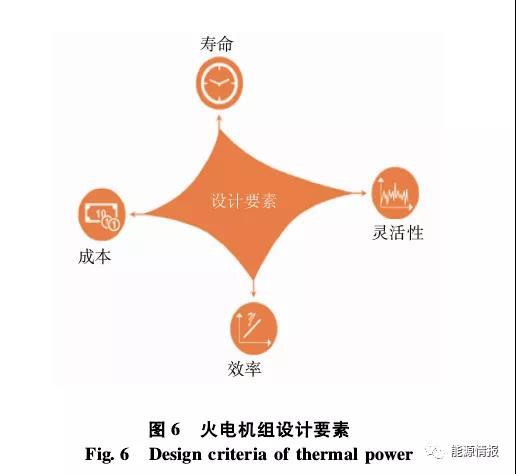

隨著市場表現的示范作用，火電機組的設計理念也在逐步改變，考慮靈活性的設計方式如圖6所示已逐步推廣。熱點聯產機組已被要求具有與純凝機組同樣的調節能力，靈活性指標已成為火電機組設計的關鍵指標。
4.2 投資盈利前景

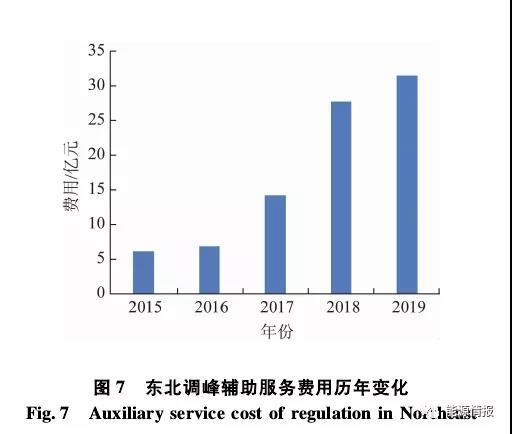

調峰輔助服務市場已成為目前刺激火電靈活性改造最主要的市場要素，市場規模不斷擴大。一方面，市場范圍由初期的東北帝王擴展到東北、山西、福建、山東、新疆、寧夏、甘肅、廣東等8個試點，并將在全國各省區全面鋪開。另一方面，市場交易電量與費用隨著可再生能源接入比例的升高而出增加，圖7給出了東北調峰輔助服務費用的歷年變化，調峰輔助費用的規模由初期的5億元左右上升至2019年的30多億元。許多電廠的盈利模式發生了根本轉變，靈活性改造收入占比迅速攀升，一些第三方投資主體也通過合同能源管理，甚至獨立調峰主體等方式參與其中。
在調峰輔助服務市場建立的初期，由于調峰資源緊缺，賣方主導了市場交易，成交價格均為最高限價。隨著市場的擴大，部分省份的競爭態勢已發生變化，開始逐步顯現市場競價氛圍。以東北為例，總體來說，遼寧調峰形勢相對較好，賣方優勢相對弱化，市場競價氛圍相對其他省份更濃。2019年，第1檔報價中，88家火電廠中有32家火電廠采取了低于最高限價的報價方式，其中蒙東5座，吉林6座，黑龍江1座，遼寧20座；第2檔報價中，有30家火電廠采取了低于最高限價的報價方式，其中蒙東4座，遼寧21座，吉林3座，黑龍江2座。從實際出清情況看，雖然次數和電量占比很少，但在第1檔有償調峰中，各省均出現了出清價格低于最高限價的情況，在第2檔有償調峰中，蒙東和遼寧也出現了低于最高限價的情況。
在這樣的氛圍下，截至2019年底，東北網內已經有接近50家電網完成靈活性改造，增加調峰能力超過850萬kW，其中14家采用了蓄熱式電鍋爐方案。與此同時，更多的火電企業通過運行調整，優化自身調峰空間，火電在補償費用分攤中的比例已由初期的60%~90%下降至目前的10%~20%。差異化的靈活性策略已經成為各火電廠基于自身情況進行的自主選擇。
4.3 市場規模前景
“十四五”期間，我國新能源發展仍然維持高速，年均增長規?？赡艹^8000萬kW。新能源消納壓力仍然明顯，一些研究表明，到2030年，我國火電的最小出力均值應從目前的60%降低至30%~40%，否則將引起16%~21%左右的棄電率。到2035年，全國考慮風電、光伏的凈負荷日最大峰谷差將達到約8億kW，占最大負荷的34.2%，其中，西北和華北的凈負荷日最大峰谷差都將達到1.8億kW，分別占其最大負荷的64.8%和46.2%。因此，火電靈活性持續增加將是貫穿“十四五”乃至“十五五”期間的核心主題。

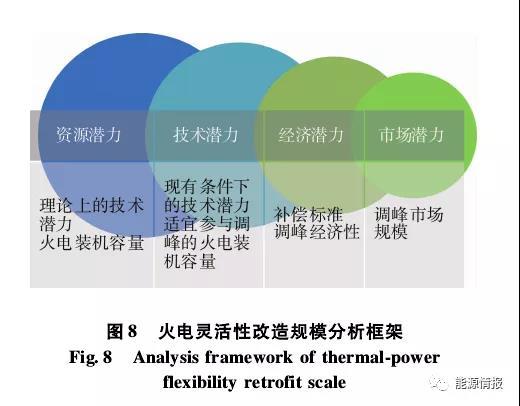

火電靈活性改造在“十四五”期間的發展規模預測可以表征為其靈活性潛力的分析，如圖8所示。從層級上，可分為資源潛力、技術潛力、經濟潛力與市場潛力4個層級，資源潛力為已有及在建火電機組提供最大可能調節容量；技術潛力為根據各火電機組的特征和現有技術條件能夠提供的調節容量增量；經濟潛力為根據各類補償標準、具備經濟性的調節容量增量；市場潛力為各類市場容量，特別是調峰輔助服務市場容量下可以制衡的調節容量增量。在目前的條件下，市場容量大小，特別是調峰輔助服務市場容量大小是決定“十四五”火電靈活性改造規模的關鍵要素，如圖9所示，東北調峰輔助服務市場規模明顯大于其他地區，這也是導致東北地區已完成火電靈活性改造國領先于其他地區的關鍵要素。
5 火電靈活性改造進一步關注與研究的重點問題
5.1 靈活性改造與電力系統規劃的深度融合
電力系統的靈活性需求傳統上主要來源于負荷的波動，隨著可再生能源比例的提高，電源的波動性引起了更大幅度和更大程度的靈活性需求。因此，在開展電力規劃中，須充分考慮靈活性的要素，合理配置各類靈活性資源，將靈活性作為規劃的核心要素加以重視?；痣婌`活性改造應與系統靈活性需求的時空分布相匹配，提升系統靈活性充裕度，降低系統靈活性支出，形成全系統靈活性一盤棋的格局。
對于靈活性改造的規劃研究應進一步深入，將其融入系統靈活性的整體規劃中，并結合各類市場的影響，將各主體利益進行均衡考慮，從而引導形成具有廣泛共識和電力系統內協同優化的靈活性改善格局。
5.2 靈活性資源的擴充與協同調用
許多研究已經表明，跨系統間協調運行，具有很大的靈活性空間。對于火電機組，特別是對于熱電聯產機組，一方面可以通過自身改造措施的完善，提升靈活性，另一方面，通過熱、電2個系統的互補，從建筑體、供熱管網、儲熱設備、電鍋爐等各環節的差異化響應特征入手，充分利用能源互聯網技術將電、熱間的約束關系轉變?yōu)槿嵝越换リP(guān)系，從熱電解耦轉變?yōu)闊犭姽采?，是更低成本、更大深度實現靈活性提升的重要手段。
隨著能源互聯網技術的應用，各類靈活性資源將更加拓展，并進行一致化的評價與調用，靈活性資源將跨越傳統的網源荷儲劃分，實現貫通式的綜合利用。這樣，火電靈活性改造將進入一個更為多元格局，從調峰改造、調頻改造到燃料改造、與光熱電的耦合改造，與區域各類靈活性資源相融合的改造方式都將進入改造范疇。
5.3 靈活性改造的長周期影響評估
火電靈活性改造后，機組的運行方式將發生明顯變化，一方面，將可能明顯偏離原有設計工況，帶來各類部件效率、應力、疲勞、磨損等條件的變化。另一方面，不同改造方式對機組的影響往往也不容易在短期內顯現，各個設備間的長期影響可能存在明顯差異。因此，對于火電靈活性改造應充分結合長短期的影響分析，特別是加強長期影響的監控，避免對機組可靠性的影響。
火電機組在開展靈活性改造時，往往一種改造方式將會引起其他性能的變化，例如深度調峰改造就有可能帶來尖峰備用的不足或調頻能力的下降以及慣性特征的改變。隨著靈活性改造規模的擴大，對系統的深度影響將會逐步體現，建立全局化的研究和考核標準，避免顧此失彼的改造方案是在火電靈活性改造中必須加以重視的問題。
5.4 市場競爭下的火電靈活性改造策略優化
從整體電力系統來看，我國火電機組將面臨多元的電力市場格局。一方面，隨著電力市場推進，現貨市場將逐步完善；另一方面，以輔助服務為代表的各類靈活性市場也將隨著靈活性需求的增加而變得活躍。通過靈活性改造的火電機組將不僅通過銷售電量獲得收益，多種市場并行的局面將決定了其將成為多個市場的共同成員。因此，構建多元市場聯合下的規劃分析方法，進而引導、銜接各市場間的關系，避免市場間的交叉、過渡問題影響靈活性的市場，建立基于市場模擬的推演方法，才能保證將靈活性規劃由藍圖逐步實現。
從機組層面來看，由于自身技術、經濟等各類條件的不同，決定了其參與各類市場策略的不同，電廠與電廠間的差異將不僅僅局限在技術水平上，更區別在競爭策略上。這將直接導致其開展靈活性改造的策略發生變化，即通過哪種類型的改造，更適合電廠的自身條件與所處的市場環境，在不同市場中形成更高利潤的集合，將成為重點關注的對象。
6結語
靈活性改造將作為火電技術改造的主流方向和長期目標而持續進行。隨著電力改革的推進和各類靈活性市場的建立，靈活性改造的方案與措施將呈現多種多樣的變化。各類火電靈活性改造技術將逐步走向成熟，靈活性為更多考量的設計理念和設計方案將應用到各類火電機組的設計中，并逐步投放市場。
為滿足高比例新能源并網的需求，電力系統的靈活性是必不可少的環節，國內火電機組基數決定了火電靈活性資源潛力仍然巨大，其也將持續作為電力系統的靈活性主體而長期存在，并成為未來高比例新能源電力系統的重要組成部分。
我國火電靈活性改造規模的核心主導要素為市場引導，在調峰輔助服務等市場機制的引導下，火電靈活性改造帶來了電力系統靈活性的明顯提升，也推動更多機組潛在靈活性的釋放。在網源荷儲一體化的市場機制推動下，將有更多的靈活性資源被調動起來。因此，培育因地制宜的靈活性市場，將成為“十四五”期間電力系統靈活性充足的關鍵要素，也是火電靈活性改造發展的核心要素。
在電力規劃中，將靈活性與充裕性進行統籌將成為“十四五”期間中的重要主題。以轉型成本為抓手，充分利用現有存量資產，從而走出一條具有中國特色的能源電力轉型之路是確保能源轉型成功的基石。為此，充分發揮火電靈活性改造的靈活性增量主體地位，構建以火電靈活性改造為主要素的靈活性規劃體系，將成為“十四五”電力規劃的有力支撐。
