本文選自中國工程院院刊《Engineering》2018年第3期
作者：Junye Wang, Hualin Wang, Yi Fan
來源：Techno-Economic Challenges of Fuel Cell Commercialization[J].Engineering,2018,4(3):352-360.
編者按
燃料電池是一種電化學電池，它通過氧化還原反應將燃料(通常是氫氣)和氧化劑(通常是氧氣)的化學能轉換為電能。燃料電池在轉換能量時熱效率極高，是傳統內燃機的兩倍，被視為一種現有熱能系統的理想替代物，在可再生能源和節能減排方面發揮重要作用。目前，燃料電池的商業化尚有較大的技術和經濟挑戰亟待突破。
中國工程院院刊《Engineering》刊發《燃料電池商業化帶來的技術經濟挑戰》。文章從燃料電池生命周期、價值鏈活動層面對燃料電池系統進行技術經濟與環境分析，介紹了生命周期和價值鏈活動、產品的制造與裝配以及研究了最終用戶的接受情況，分析了燃料電池在未來低碳經濟中發揮的潛在作用，討論了燃料電池主導綠色產業的潛能。文章提出，燃料電池面臨的技術挑戰主要在可靠性和耐久性方面；制造成本并非是影響最終用戶接受度以及燃料電池商業化的主要因素，因電池維修和保養造成的額外費用以及引發的可用性降低是提高最終用戶接受度和燃料電池商業化的重大挑戰。
一、引言
隨著世界人口不斷增長，化石燃料能源供應逐漸減少，世界能源供應已無法滿足不斷增長的需求或可持續的環境目標。因此，許多國家更加需要確保未來的能源安全以及可持續的環境。國際能源署（IEA）將能源安全定義為：以可支付得起的價格獲得的充足的能源供應。為了確保能源供應符合經濟發展以及可持續的環境目標，許多國家都將發展低碳經濟和綠色產業作為長期努力方向。實現低碳經濟有兩種方法：一是增加綠色能源的使用份額，以滿足不斷增加的能源需求，并通過減少化石燃料的使用量來緩解溫室氣體（GHG）的排放；二是通過提高現有能源體系的效率來達到節能減排的目的。
大量開發并利用可再生能源有助于發展綠色低碳經濟，還可帶來新的商機。目前已經開發了許多類型的可再生能源，如風能、太陽能、生物能和潮汐能。盡管每一種可再生能源都有其優點和缺點，但將這些可再生能源和現存的化石燃料體系結合起來會增加能源體系的管理難度，為政府下達政策和投資帶來困難。因此，要了解一個國家的能源安全需求和未來能源發展的整體方向，單獨分析一種能源體系遠遠不夠，必須要對更多能源的可用性和多樣性有系統和充分的了解。在許多國家，化石燃料（包括石油、天然氣和煤）依然占主導地位。例如，據美國能源信息署（EIA）報道，化石燃料占2011年美國總能源消耗的79.78%。因此，節能減排還有很大空間，這可以通過提高現有的能源體系效率來實現。燃料電池在轉換能量時體現出了極高的熱效率，是傳統內燃機的兩倍，被視為一種現有熱能系統的理想替代物。因此，燃料電池能在傳統體系中的可再生能源和節能減排方面發揮重要作用（圖1）。

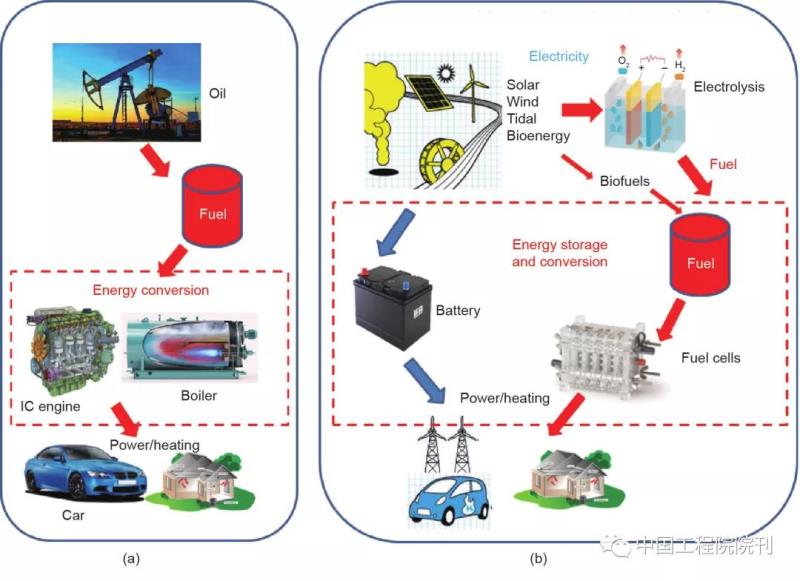

圖1 能源經濟。（a）化石燃料能源經濟；（b）可再生能源經濟
電池燃料從原型階段到產品部署階段涉及許多因素，因此要確保足夠的資本回收以及積極的生命周期評估，有必要對這些因素加以考慮。然而，沒有政府津貼的支撐，很難獲得足夠的資本回收。我們在一系列出版物中分析并處理了推廣燃料電池面臨的關鍵問題。我們闡明了氫燃料的“雞和蛋”的問題、氫能基礎設施的缺乏以及燃料電池的市場滲透問題。氫能基礎設施并不是開發燃料電池技術的關鍵障礙。人們對于燃料基礎設施的夸張說法誤導了燃料電池市場。另一方面，比起最終用戶對此項技術的耐久性的接受度，燃料電池的可靠性更為關鍵。然而人們對此關注度不高。我們研究了推廣燃料電池面臨的問題，引入了推廣燃料電池的標準和理論。流場設計的目標和標準需要擴大燃料電池的流通領域。我們還提出了解決推廣燃料電池問題的綜合途徑。
作為燃料電池推廣系列研究的一部分，本文的主要目的是通過統一了解機構障礙來分析燃料電池商業化面臨的技術經濟挑戰。我們將調查各成分的生命周期和價值鏈活動、產品的制造與裝配，并研究最終用戶的接受情況。這將有助于我們更好地了解面臨的挑戰，以便使政府能夠鼓勵高效利用資源和環保能源，從而制定更明智的決策來發展低碳經濟和技術。本文的另一個目的是分析燃料電池在未來的低碳經濟中發揮的潛在作用，并討論燃料電池主導綠色產業的潛能。
二、燃料電池在低碳經濟中扮演的潛在作用
圖1（a）展示了化石燃料的傳統商業鏈?；剂?、內燃機、鍋爐和最終用戶是該傳統經濟的主要成分。圖1（b）展示了一種新的經濟模式，在該模式中，綠色能源作為現有化石能源的替代能源。作為替代能源資源，每一種可再生能源都需要和現有的化石燃料模式具備相同的功能和可靠性。因此，圖1闡釋了燃料電池在低碳技術和經濟中起到關鍵作用的兩種方法。首先，燃料電池可以作為可再生能源供應鏈中一種新的儲能技術，如圖1（b）所示。其次，燃料電池作為一種高效的發動機技術，可以取代傳統內燃機、渦輪機或者鍋爐，達到節能減排的目的，如圖1（a）所示。然而，很少有人將低碳經濟中的燃料電池的作用和綠色能源資源作為整體來進行研究。
（一）燃料電池和二次電池組
創造低碳技術和綠色產業，開發可再生能源是關鍵。一般而言，風能、太陽能和潮汐能是可再生能源商業鏈中發電的主要來源[圖1（b）]?？窟@些途徑產生的電可用于汽車或者住房供暖。然而，可再生能源通常需要依賴季節、氣候或地理?xiàng)l件，其時空分布也不均勻?？稍偕茉吹倪@種異質性需要能源儲存和有效的能源供應分布智能網絡。然而大規模的電力儲存長久以來都是一大挑戰。目前已經開發了許多技術來解決儲能的問題，如抽水蓄能電廠、相變材料、充電電池以及燃料電池。如果將可再生能源作為一種可行的替代能源，就需要大規模儲存電能，與燃料電池相關的電池技術和電解燃料是大規模儲存電能的兩種最佳方法（圖1）。
目前已經開發了多種類型的充電電池，如鋰電子電池和鎳錳電池。充電電池的一個主要優勢在于其蓄電的便利性。輸電網每產生1 kW·h電的成本相對較低，而且電能可以由距離較遠的地方產生。因此電池技術被廣泛用于各種輕型動力源，如不間斷電源（UPS）、手機以及筆記本電腦。然而，對于重型設備或大型應用程序而言，電池存在許多缺點，如充電時間長、較燃料（如甲烷或氫氣）能量密度低、老化、影響環境和制造成本較高。充電電池的這些缺點對于車輛來說也很重要。
根據電池容量的不同，在240 V電壓、一定電流條件下充電將進行數小時。但是使用超級充電器，在120 kW的狀態下只需30 min就能充滿。相比之下，使用能量密度燃料（如氫氣和甲烷）的燃料電池的一個優勢就在于它能規避充電時長以及充電范圍的問題。一臺燃料電池車（FCV）在3~5 min內就能加入足夠的氫氣燃料，可供車輛行駛200~300 mi（1 mi=1.61 km）。美國燃料電池技術團隊（US drive fuel cell tech team）為FCV制定了目標，即能夠行駛大約8000 h或以上（大約相當于150 000 mi）。正常情況下，傳統的鉛蓄電池平均壽命為4年，前提是其充電次數達到上限，且沒有處于極端溫度。因此，即使完全使用，電池每隔幾年就需要更換，因?yàn)殡姵貢龊屠匣?。與之相比，燃料電池的退化取決于其使用時長。此外，電池組的成本隨著其容量的增加而增加，其費用較之于相同容量的燃料電池要高出很多。因此，電池驅動的交通工具常用于短途或輕型的操作，如叉車和摩托車，但是對于長距離行駛和重型操作卻不適用。
人們研發了許多混合動力汽車（HV）。這種車輛的動力系統是發動機和電池。這種雙動能汽車可以是內燃機和電池組相結合，也可以是燃料電池和電池組。目前，將內燃機與電池組相結合的方法是為了改善內燃機汽車的環境影響，而研發混合燃料電池電動汽車（FCEV）是為了結合燃料電池汽車（FCV）和電動汽車（EV）兩者的特點。插電式FCEV的動力系統是燃料電池，電池電量可供汽車行駛30~50 mi。使用混合的動力系統，這種HV適用于長距離行駛，而且充電時間很短。因此，其行駛距離可能比其他車輛更遠，而不會像EV那樣受到里程和充電時長的限制。例如，豐田汽車公司報道稱，HV的續駛里程可長達1035 km。當燃料電池出故障時，電池還可繼續發揮作用以供汽車行駛，因此增加了HV的可靠性。然而，由于HV內含有兩套動力系統，因此其成本高于單一動力系統的車輛。此外，兩套動力系統還增加了FCEV的控制系統的難度。
值得注意的是在大多數國家中，在沒有政府補貼的情況下，到2022年，用于制造EV和FCV的電池和燃料電池成本都需和內燃機汽車一樣經濟實惠。人們對燃料電池的實際成本有很多討論和猜測，因?yàn)榇蠖鄶?shù)EV和FCV的制造商對此沒有做詳細介紹。最近的研究表明在加拿大和美國，由政府補貼支撐的EV無法在很大程度上減少GHG排放。用于購買EV的政府補貼對GHG排放影響不大，而且比其他激勵措施成本更高。盡管預測未來的發展趨勢相當困難，但燃料電池技術確實是連接減少化石燃料使用和新興可再生能源之間的一種方法，這是引人注目而且極具潛力的。因?yàn)槿剂想姵剞D(zhuǎn)換效率高且排放量低。因此，如果以燃料電池為核心的新型經濟模式能夠成功替代內燃動力資源，正如圖1（b）所示，就能走上低碳經濟和環保產業的道路。
（二）傳統發動機的替代品
大多數內燃機在轉換能量時效率很低。一般來說，內燃機的熱效率平均為20%左右。進一步提升內燃機和燃?xì)鉁u輪機技術也相當困難，即使是將其熱效率提高1%~2%都很難實現。少數情況下，內燃機的最大熱效率可能會達到38%，但是熱電聯產（CHP）這樣的相關系統會導致系統復雜性和成本的增大，因?yàn)镃HP還涉及了其他技術。燃料電池作為一種高能效的發動機，其熱效率可達50%以上。由于燃料電池的熱效率可以是內燃機和鍋爐的兩倍，因此將其替代傳統的發動機就能將排放量降至原來的1/2。在發電能力相同的情況下，使用燃料電池就意味著更低的運行成本，因?yàn)槿剂想姵鼐哂懈叩霓D(zhuǎn)換效率。此外，燃料電池還更加環保。要想達到節能減排的目的，它是內燃機、渦輪機和鍋爐理想的替代品。而且，不同的燃料電池使用的燃料也有所不同。例如，固體氧化物燃料電池（SOFC）的燃料是天然氣，直接乙醇燃料電池（DEFC）的燃料是乙醇，質子交換膜燃料電池（PEMFC）的燃料是氫氣。因此，不需要對目前的燃料供應基礎設施做出重大改變。
如果燃料電池取代傳統的能源體系，將其運用到備用電源、材料處理、電池以及CHP市場上，那么這種高能效且環保的系統就能夠極大地促進發電機市場的發展，創造新的商業模式。因此，如果在燃料電池的推廣上取得技術性突破，將帶來一場新的清潔能源革命。
三、燃料電池生命周期和價值鏈
作為一種新興的能源技術，燃料電池在能源市場上 的滲透率仍然不高。成本、耐久性和可靠性是燃料電池 商業化面臨的主要挑戰。在本文中，根據燃料電池的價值鏈活動和最終用戶接受度標準，我們分析了燃料電池發展的生命周期和價值鏈，確定了克服這些障礙需要采取的行動。我們需要考慮許多因素，如制造過程的可行性、適用材料、產品質量和成本、供應鏈復原能力以及最終用戶接受度。
（一）制造成本模型
一項新的產品要先在實驗過程中達到經濟和技術上的目標，然后再根據合理設計的指標，在完善的體系內進行大規模生產。制造過程的生命周期和價值鏈代表了產品的生產過程和成本，如圖2所示。燃料電池組的技術經濟生命周期可分為兩個主要的階段：制造階段和最終用戶階段。

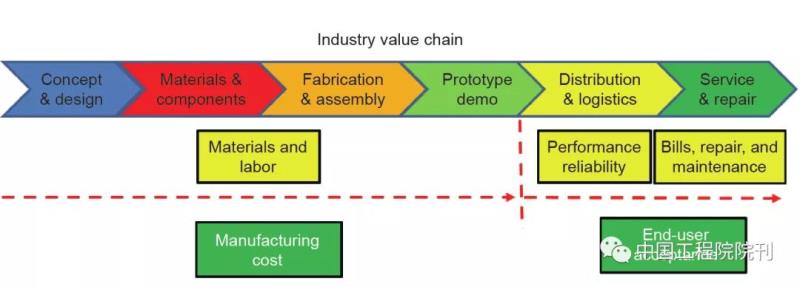

圖2 燃料電池生命周期和價值鏈
制造成本包括設計、材料、元件制造和裝配、工人勞動、設備資產，這些要素貫穿整個燃料電池的定制以及商業生產過程。Ahluwalia等在阿貢（Argonne）實驗室計了80 kWnet質子交換膜（PEM）燃料電池的配置體系（圖3）。Yang分析了這種80 kWnet阿貢（Argonne）燃料電池組體系的成本，并準確計算出該電池組的總成本為大約30 USD·kW?1。電池的電極（包括陰極和陽極）和催化劑占總成本的51%。電池組的裝配和調試大約占總成本的7%。因此，燃料電池組中成本最高的3個部分是電極、雙極板和電池密封圈[圖4（a）]。

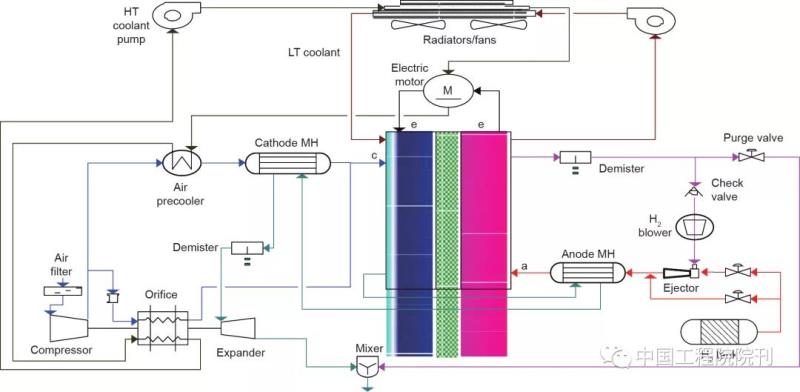

圖3 阿貢（Argonne）2009年質子交換膜燃料電池配置體系。HT：高溫；LT：低溫；MH：膜增濕器

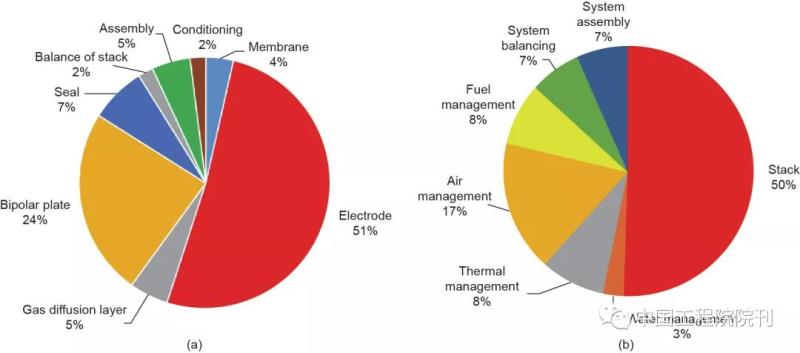

圖4 80 kWnet的質子交換膜燃料電池組系統成本。（a）電池組成本；（b）電池組系統成本
大批量生產的情況下，80 kWnet的PEM燃料電池組系統成本為59 USD·kW–1。電池組占整個系統成本的50%[圖4（b）]。電池組、空氣管理以及熱管理是該系統中花費最高的部分。電池組的裝配和均衡占總成本的14%。
事實上，質子交換膜燃料電池的制造技術和材料已經得到了很大提升。一些材料的成本大幅減小了。例如，電池陽極和陰極的鉑擔量是0.1/0.15 mg·cm–2，允許0.12~0.3 mg·cm–2的偏差。在整個系統的成本分析中，假設鉑的價格是2000 USD·t oz–1（1 t oz=31.103 48 g），這個價格接近于鉑價格的最高值（圖5）。然而，鉑的價格波動為±40%，因此其價格范圍為800~2000 USD·t oz–1以上。目前，鉑的價格低于1000 USD·t oz–1，這比之前假設的最大值的一半還低。因此，鉑擔量不是這個整體系統成本的主要因素，由于鉑這一主要材料的價格比其最大值小，燃料電池組的成本也有所降低。所以燃料電池組的成本可能比整個系統成本的50%還低。

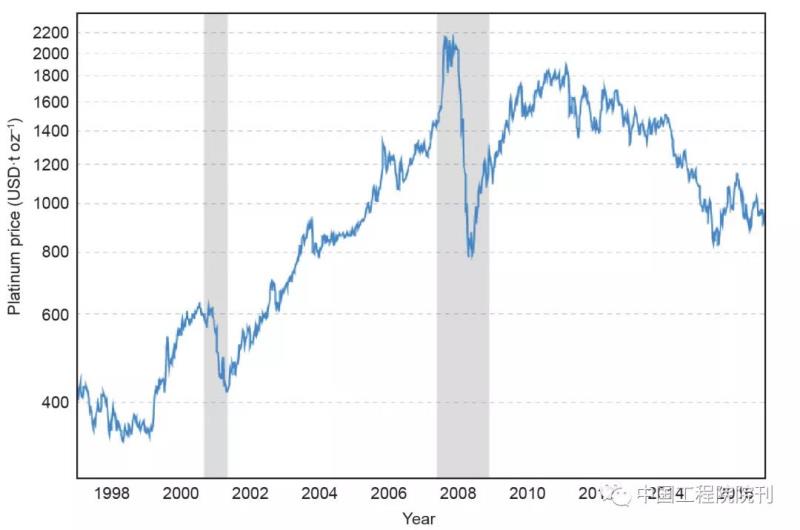

圖5 1996年來鉑的歷史價格（USD·t oz–1）。2017年6月22日，鉑的價格為923.95 USD·t oz–1
（二）燃料電池和內燃機的制造成本對比
Elnozahy等對比了FCV、內燃機汽車和HV的成本（表1）。FCV的成本大約為24 363 USD，內燃機汽車成本約為15 805 USD，混合動力汽車成本約為24 050 USD。該對比表明，如果將材料、制造和燃料納入考慮范圍，燃料電池系統的成本與混合動力汽車的成本相當，但卻比內燃機汽車的成本高。然而，從表1中可以看出燃料電池的熱效率可達60%~70%，這比內燃機的效率高很多。因此，由于較高的熱效率，燃料電池的燃料費用會大大減少，就長期的運行來看，燃料電池的總成本與內燃機相當。值得注意的是，據美國能源署（DOE）報道，目前燃料電池運行的熱效率為40%~60%，低于表1中所示的值。然而，若配置CHP，燃料電池的熱效率就可達到90%以上。
在上述內容中，我們分析了燃料電池的成本問題。盡管燃料電池的成本高于傳統的內燃機（表1），但其總費率與內燃機相當，因?yàn)槿剂想姵赜休^高的熱效率。因此，燃料電池的成本不是影響最終用戶接受度的主要因素。很明顯，大多數關于燃料電池成本的現有研究都是基于電池組制造成本，并未考慮維修與保養的成本。然而，有必要考慮電池組商品的維修與保養費用對于最終用戶接受度的影響。由于很少有人報道維修與保養費用在整個生命周期成本中所占的比重，只有當燃料電池在最終能夠用戶市場存在競爭優勢時才能決定當前的服務活動。使用燃料電池來推動商業與有競爭力的服務優勢直接相關.

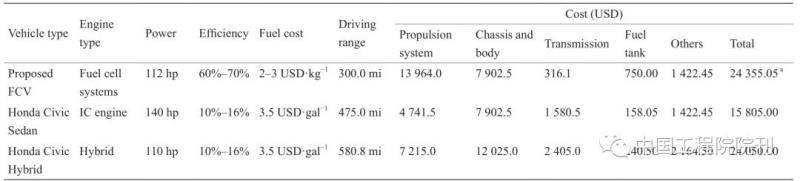

表1 FCV、內燃機汽車和HV的成本對比（改編自參考文獻）
1 hp = 0.7457 kW; 1 gal = 3.785412 L; 1 mi = 1.609344 km.
a The original number from Ref. is 24 363.1.
由于燃料電池是通過重復使用而得到推廣的（所謂的通過增加數量達到推廣目的），膜或氣體擴散層（GDL）等原件的失效可能會導致電池失效，進而影響到整個電池組。尤其是當原件失效時，通常需要拆卸整個電池組以替換該原件。因此，一個原件的輕微失效就相當于增加了電池組和系統的整個組裝、調試和均衡的成本。如上述部分分析，電池組系統裝配和均衡占整個系統成本的14%[圖4（b）]。電池組的均衡、裝配、調試和封口占電池組的16%[圖4（a）]，由于它們占系統總成本的50%，因此該值應該為原來的一半（即8%），而電池組的裝配和均衡以及系統的調試占整個電池組系統成本的22%。這22%包含了維修和保養的費用，因?yàn)殡姵亟M的裝配、均衡以及調試都是必要的。因此，一個單一原件的失效可能導致整個電池組成本的大幅上升。
如果在燃料電池組的使用過程中需要經過兩次維修，那么裝配、調試和均衡的成本大約為44%。此外，有必要考慮運輸成本以及原件失效成本。電池組系統的維修與保養費用可能超過系統總成本的60%，取決于維修和保養的次數。因此，可靠性和耐久性對于大幅降低整個系統的成本以及提高用戶接受度有重要意義。所以如果一個供應燃料電池的企業希望勝過同類企業，這些同類企業可能使用內燃機和鍋爐，那么該企業的價值鏈活動需要優于其競爭對手，可以通過更高的質量和可靠性來拉開距離。有必要采用在質量和成本上占領主導地位的策略來提升燃料電池的可靠性，并減少維修和保養費用。
四、燃料電池面臨的技術挑戰
可靠性和耐久性能在很大程度上影響燃料電池的可 用性。這對最終用戶接受度是一個關鍵因素。燃料電池市場需要可靠的技術來提升和改進操作容差以及 最終用戶接受度。然而，現有的燃料電池發展和最終用 戶需求之間還存在很大差別。
（一）最終用戶接受度的可靠性
影響最終用戶接受度的因素包括功能、成本、性能（即效率和可靠性）以及環境影響。帶有發動機的燃料電池的功能與內燃機一樣。燃料電池具有環保且噪聲低的特點，其主要考慮因素是性能，包括效率和可靠性。前者不存在問題，因?yàn)槿剂想姵氐臒嵝释ǔ１葍?nèi)燃機高出很多。因此，除了由意外的維修和保養造成的額外費用，可靠性才是提高最終用戶接受度的最大潛在技術障礙。
（二）技術就緒水平
嚴謹?shù)纳a(chǎn)過程有助于提高重復精度和密實度，為了進行評估，必須采用可重復的步驟和標準來實現規律性。技術就緒水平（TRL）被廣泛用于測量某一技術的成熟度。因此，燃料電池發展的TRL是對燃料電池就緒水平的評估，以達到更高耐久性和可靠性的目標。這次評估使人們對燃料電池在整個創新鏈中的技術地位達成了共識。TRL可分為10個等級，0級為最低，9級最高（圖6）。1級和2級TRL代表新興技術的未來，3級到8級代表工業發展項目，9級代表商業化。

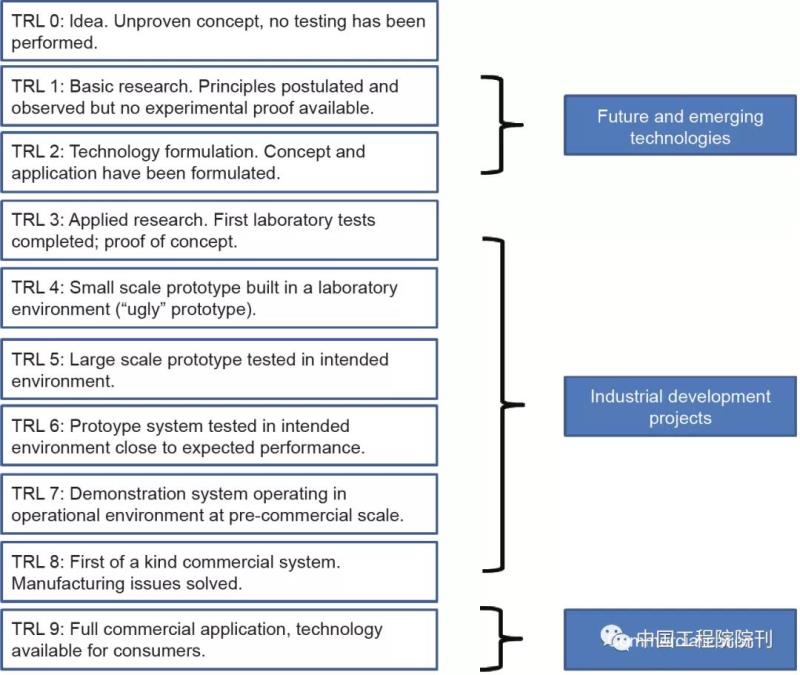

圖6 技術就緒水平（TRL）（改編自參考文獻）
評估燃料電池的TRL就如同評估一臺精密的化學加工設備一樣復雜。燃料電池與其他產品不同，它沒有確切的TRL。燃料電池產品存在各個等級的TRL，其分布可從1級（基礎研究）到8級（常見于商業系統），以至于最高的9級（燃料商業部署）。雖然人們已經對諸如催化劑和通道中的多相流動等假定原理進行了大量的基礎研究，但燃料電池系統的部署也不乏報道。
最終用戶接受度可以是9級TRL的“黃金準則”，這就涉及燃料電池成本、功能和性能（如效率和可靠性）。如4.1部分中的討論，燃料電池系統是一個重復單元，其中某一個原件失效就可能導致整個電池組失效。因此，一個占總成本10%的復合組件失效就可能消耗燃料電池系統成本的60%。這樣一來，燃料電池可靠性的評估對于整個加工系統和技術成熟進程至關重要。因此，有必要基于技術成熟度和有效性建立可靠的評價標準，因?yàn)檫@兩者是造成高成本和低可用性的主要原因。
（三）可靠性的技術障礙
如上所述，意外產生的維修和保養費用對成本帶來的影響很大。在投入生產時，電池通道以及電池組系統需要處于相同狀態?？紤]到推廣燃料電池及其系統所涉及的操作和風險，其框架和推廣方法需要經過仔細審查，這對使用燃料電池技術的評估來說尤為重要。為了解決燃料電池高成本和低可用性的問題，可靠性成為了關鍵。
保持各個通道以及電池在同一水平運行十分困難。擴大生產的理論表明完全統一的流程分配仍然是一大挑戰。小規模且不均勻的流程分配可能會導致電池和電池組的操作失準，從而增加了不確定因素并使效率降低。因此，燃料電池的高成本可能是由頻繁的維修和保養帶來的故障時間造成的，這就導致了較低的可靠性。Powell指出推廣微型反應器時面臨的同樣問題，也使用了相同的模塊化。將“通過增加數量來進行推廣”的策略作為一種工程途徑運用到化工行業中還存在不確定性。這是因?yàn)樯形创_定設計過程、模擬、試運行的無效流程分布設計所造成的影響。然而，如果能根據低分布的理論仔細設計流場，就有可能在小范圍或制造公差內控制燃料電池組的不均勻性。
五、燃料電池商業化的策略
美國能源署（DOE）及其他部門對燃料電池設備做了許多報道。例如，美國自2009年就報道了燃料電池備份系統使用情況的顯著提升。到2013年，已經安裝了超過7000個燃料電池系統，總計16.3 MW。2000多個備用電源系統被用于電信系統。據DOE報道，康涅狄格州的CTtransit安裝了400 kW的燃料電池。該系統為這個運輸機構的維護設備和儲存設施提供電力。一家位于加利福尼亞安大略的廢水處理廠安裝了2.8 MW的燃料電池。然而，所有這些燃料電池的安裝都來自政府津貼的支持。Behling指出建設燃料電池的商業市場幾乎要完全依靠政府津貼。
人們還對材料和催化劑性能對燃料電池耐久性的影響做了大量研究。這些研究都強調擴大燃料電池生產主要是解決材料和催化劑性能的問題，因?yàn)檎沁@兩個因素造成了成本過高。然而，材料和催化劑方面的問題是科學方面的問題，不能只靠生產規模決定。因此，由于存在不確定因素，擴大生產燃料電池還沒有得到充分的認可，燃料電池產品及系統的TRL并未達到人們估計的高度。Wang進行了一系列擴大生產燃料電池的研究。由于可靠性不高，所以無法將試驗工廠直接升級為正式工廠，這是投資該新興能源轉換技術面臨的主要障礙。為了解決可靠性問題，人們提出了系統整合。然而，原件、單個電池以及電池組之間還存在知識差距。
Wang強調了在燃料電池商業化過程中可靠性十分重要。他提出了3種操作窗口來連接原件、流場設計、單個電池、電池組、整個過程的程序設計以及控制系統，以此來解決耐久性和可靠性的問題。本研究中，基于TRL和生命周期分析，我們對燃料電池商業化的大范圍生產技術提出了建議和標準。與擴大生產燃料電池以及提高可靠性相關的所有人員都要齊心協力，包括科學工作者、建模人員、工程師、經驗豐富且了解關鍵知識和技術的設計師、政府以及投資者。政府、投資者以及融資機構都應支持該技術集成。為了規避投資風險，該技術需要在更大規模示范單位的基礎上達到更高水平的生產以及密實度。
六、結語
為了確保可持續的能源供應符合經濟發展以及可持續的環境目標，許多國家都將發展低碳經濟和綠色產業作為長期努力方向。發展低碳綠色經濟有兩種途徑：一是增加綠色能源的使用份額，以滿足不斷增加的能源需求，降低GHG排放量，并減少化石燃料的使用量；二是通過提高現有能源體系的效率來達到節能減排的目的。燃料電池在這兩種途徑中都可發揮關鍵作用。燃料電池有較高的能量轉換效率而且環保，如果其替代內燃機和鍋爐，那么熱效率將提升5%~40%。該分析結果表明，燃料電池可作為內燃機和鍋爐最有效的替代物，因此燃料電池有助于發展綠色低碳經濟，甚至有助于綠色工業革命。
然而，燃料電池的市場滲透率仍然不高。在本文中，通過分析生命周期和價值鏈，我們對燃料電池系統做出了技術經濟和環境方面的分析。我們分析了燃料電池的生命周期和價值鏈活動以及最終用戶驗收標準，對燃料電池商業化面臨的制度障礙有了整體而且統一的了解。分析發現，盡管目前燃料電池的制造成本高于內燃機，但由于其熱效率很高，其運行成本可能比同類產品（如內燃機和鍋爐）低很多。此外，制造成本并非影響最終用戶接受度以及燃料電池商業化的主要因素。然而，燃料電池可靠性低、產生的意外維修和保養費用可能導致其成本增加60%，而且降低其可用性。因此，維修和保養造成的額外費用以及降低的可用性是提高最終用戶接受度和燃料電池商業化面臨的最大障礙。為了解決可靠性和耐久性方面的技術障礙，燃料電池產業面臨著巨大的挑戰。
本文考慮到燃料電池目前的發展速度，對實現擴大生產燃料電池的目標提出了質疑，但同時為讀者對該能源領域提供了見解深刻的概述。有必要改變優先使用順序，使用系統集成來大幅提升可靠性和耐久性，降低燃料電池系統的服務成本。過去幾年，我們研究了燃料電池研發過程中面臨的主要技術障礙，并思考了解決推廣燃料電池面臨的挑戰的最優方法。擴大燃料電池的生產還依賴于重復單元的有效試點。流場設計理論和實踐是擴大生產試點單位的基礎。在為經濟增長探索一條更加可持續的道路上，以燃料電池為主的綠色能源很有可能成為未來的經濟模式。
注：本文內容呈現略有調整，若需可查看原文。
改編原文：
Junye Wang, Hualin Wang, Yi Fan.Techno-Economic Challenges of Fuel Cell Commercialization[J].Engineering,2018,4(3):352-360.
