張鈞：電網運行風險與安全管理能力提升
文章導讀：電網安全對現代經濟社會運行非常重要。從近年來國際大面積停電事故看，電網安全在傳統風險方面呈現新趨勢，比如極端天氣越來越頻發、暴恐襲擊等，同時出現一些新風險，比如電力電子化特征越來越明顯、信息漏洞、網絡攻擊等。分析大面積停電事故原因是研究電網安全風險的重要途徑，但是難以看出風險“全貌”，還需要結合我國電網實際情況，對風險進行系統性分析。在提升管控能力方面，需要開展與風險發展趨勢相適應的安全管理建設，可以通過分析國際先進企業安全管理經驗，總結相關啟示，為我國電網企業提升安全管理能力提供借鑒。
電網運行風險與安全管理能力提升
執筆人：張鈞、邊海峰、靳曉凌、韓新陽
國網能源院電網發展綜合研究所
一、電網安全運行面臨的風險
（一）國際大面積停電事故分析
20世紀中期之后，全球電力工業進入規?？焖贁U張階段，大面積停電事故對經濟社會的影響越來越大，這緣于一方面電網互聯程度不斷加強，單一事故波及范圍顯著擴大；另一方面電氣化程度持續提高，大面積停電事故影響更為嚴重。綜合考慮大面積停電涉及負荷比例、影響用戶規模、停電持續時間、輿論關注度等因素，選取150次大停電事故進行相關統計分析如下圖所示，從時間看，大多數事故發生于2000年之后，次數為125次，占比超過80%；分區域看，北美是停電事故頻發地區，其中美國發生43次，加拿大發生6次，同時巴西、印度尼西亞等發展中國家也多次發生大面積停電事故。
（a）

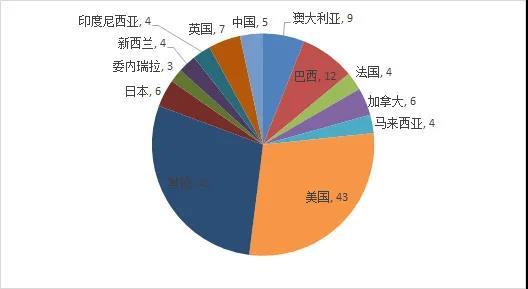

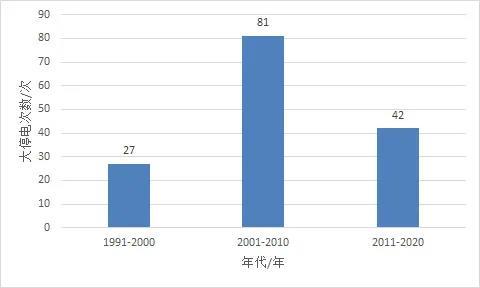

圖1 國外大停電次數按年代及
國別分布圖
總結大面積停電事故原因，可以分為四類：自然災害（臺風、暴雨、冰災、雷電、地磁暴、地震等）、人為攻擊（物理攻擊、網絡攻擊、電磁脈沖等）、關鍵設備故障和管理體制分散。自然災害和人為攻擊對電力系統影響巨大，其特點是發生概率較小，但造成的后果極其嚴重。關鍵設備故障和管理體制分散一般誘發小范圍停電事故，并往往在一系列不當技術措施和不合理網架結構的綜合作用下，逐漸發展為大面積停電事故。
（二）我國電網安全運行面臨風險
隨著我國電力工業的快速發展，電網運行特性發生較大變化，從傳統以就地平衡為主的純交流電網，轉換為跨區域交直流混聯電網，電網一體化特性愈加明顯、抗擾動能力持續惡化，主要風險體現在以下六個方面：
一是大型受端電網頻率穩定問題突出。我國跨區輸電基本以直流為主，直流輸電工程容量大、條數多，但是受端交流電網規模沒有相應增強。大規模直流饋入受端電網，造成受端電網等效同步慣量下降，直流故障后對頻率穩定影響大。
二是網源協調矛盾加劇。近幾年，國內廣泛開展火電機組節能環保改造，部分火電機組為提高其運行經濟性，采取了汽機閥門配汽優化等節能環保改造措施，機組正常運行時中調門開度過大，機組出力調節裕度不足，造成系統一次調頻能力下降。
三是新能源機組引發次同步振蕩風險加大。風電富集地區多次監測到由風機產生的次同步諧波，風電機組產生的次同步諧波與火電機組固有頻率疊加時，一旦產生次同步振蕩，容易導致火電機組跳閘，甚至設備損壞。
四是輸電通道防護難度不斷加大。近年來，我國電網受臺風、雷電、洪水等自然災害及次生災害影響呈逐年上升趨勢，自然災害嚴重影響電力通道安全。基礎設施建設日益增多，電力系統站線周邊線下施工、違章建筑和采礦爆破等外力破壞的影響因素較多，易導致開關設備跳閘、線纜損壞、變電站設備破壞等故障。加之近年來電力設施盜竊、破壞案件多發，易引發電網失穩或停電事故。
五是網絡攻擊對電網安全的威脅變得現實而緊迫。隨著電力產銷邊界的逐漸模糊，以及大量智能表計、智能終端接入，電力系統的分布化程度越來越高，電網邊界不斷延伸，電力監控系統及其網絡的安全防護形勢日益嚴峻。
二、安全管理能力建設
鑒于安全管理的重要作用，因而成為國內外理論與實踐創新的焦點，對ISO9000、OHSMS18001、NOSA CMB253、杜邦HSE、中石油HSE等進行對比分析，其安全管理相關內容具有如下特點：
一是安全管理理念與文件體系相似。在理念上，均注重PDCA閉環提升，實現良性循環，并且高度關注安全文化建設，通過暢通信息渠道、強化正向激勵等途徑，推動全員參與安全工作。在文件體系上，通常包含三類文件，實現安全管理從整體到局部的逐層細化。第一類主要為安全生產方針、戰略目標、組織機構、資源和文件等管理手冊類文件；第二類主要為評價和風險管理、規劃、實施和監測、審核和評審等程序性文件；第三類主要是作業文件、表格等支持性文件。
二是安全管理側重點不同。ISO9000、OHSMS18001、NOSA CMB253為行業協會推出，著眼于指導各行業安全管理工作，因此這三種安全管理體現出綜合性、普適性，不具有行業特點。ISO/IEC27000雖然也是行業協會推出，但是聚焦信息安全領域，文件體系包括了金融、電信、電子政務等不同行業領域的信息安全管理。杜邦HSE基于對安全管理的理解，以風險管控和文化建設兩個核心構建安全管理體系。煤礦本質安全管理體系中有許多煤礦企業特有的管理文件。
上述特點可以為我國電網企業提升安全管理能力提供借鑒，為構建符合我國國情企情的安全管理體系提供支撐。
