引言
隨著能源體制變革、技術發展、系統形態升級，能源服務形態呈現出新的特點。綜合能源服務能夠滿足用戶多元化需求、拓展企業盈利空間、提升社會整體能效[1-2]。大規模儲能技術是綜合能源系統中實現“心臟”功能的直接工具，能夠在綜合能源系統中發揮緩沖器、聚合器和穩定器的作用[3-4]，而氫能作為一種清潔、高效、易規?；哪茉磧Υ媾c轉化技術，已廣泛應用合成氨和冶煉廠加氫等大規模工業中[5-7]。
近年來，受能源政策、市場以及相關氫能利用技術的驅動，氫能為綜合能源系統中難以實現電氣化的行業和應用提供了更多可行和適用的選擇[8-9]。截至2019年底，50多個國家制定了相關政策激勵措施來支持氫能在能源系統中的應用研究[2]。文獻[10-12]針對氫儲能系統的關鍵技術進行了總結，對比了電解制氫與其他制氫技術的成本，并基于燃氣輪機或燃料電池的熱電聯產（combined heat and power，CHP）技術討論了氫儲能系統在能源電力行業中的應用。文獻[13-15]探討了氫作為能源載體的作用以及氫能源系統的經濟性，預計到2050年，全球最終能源需求的18%可以通過氫氣滿足，這一數量相當于78 EJ，相應CO2減排潛力為6 Gt/年。文獻[16-17]綜合分析了氫能在日本和德國未來能源系統中的作用，對比了不同氫供應鏈條件下的溫室氣體排放強度，指出了未來潛在的清潔氫能供應國。在未來能源系統框架中，日本氫能源主要用于發電，較小比例用于交通運輸和工業領域，而德國主要用于交通運輸，較少用于發電和工業領域。文獻[18-19]以氫能在綜合能源系統中35個應用案例為研究對象，對40種氫氣生產和分配技術進行了建模分析，探討了氫能價值鏈的成本動態以及各環節間的相互關系，給出了氫產業鏈的整體架構，預計到2030年，氫能價格低至1.8美元/kg，將占據15%的全球能源需求份額。
能源系統的深度脫碳需求、整合大量波動性可再生能源并網都將成為氫能快速發展的驅動力，研究氫能在未來能源系統中的應用前景意義重大。首先比較了氫儲能與其他儲能方式的技術特點及關鍵參數，分析了氫能在綜合能源系統中的應用途徑及進展，指出了未來氫能應用的關鍵節點，并給出了對國內氫能產業發展的啟示。
1 氫儲能與常規儲能系統比較
1.1 常規儲能技術
儲能系統（energy storage system，ESS）具有以電荷形式存儲電能并在需要能量時允許放電的能力。隨著技術的不斷發展，能量儲存方式多種多樣，常見的機械儲能方式有抽水蓄能（pumped hydro storage，PHS）、壓縮空氣儲能（compressed air energy storage，CAES）、飛輪儲能（flywheel energy storage，F(xiàn)ES）[20]等；電磁儲能有超級電容儲能（supercapacitors，Super-C）、超導儲能（superconducting magnetic energy storage，SMES）等；電化學儲能主要指電池儲能系統，包括鉛酸電池、鎳鉻電池（nickel cadmium battery, Ni-Cd）、鋰離子電池（lithium ion, Li-ion）、鈉硫電池（sodium sulphur battery，NaS）等；相變儲能主要指熱儲能（thermal energy storage，TES），目前研究較多是采用熔鹽儲能；化學儲能3個常見途徑是氫氣、氨和合成氣，其中氫儲能（Hydrogen）最具吸引力的能量儲存方式之一。
1.2 儲能技術比較
1.2.1 技術成熟度
常見ESS的技術成熟度如圖1所示。大規模儲能技術中PHS、CAES的技術相對成熟，但兩者均依賴特殊的地址條件，其大規模發展受到制約，但由于其啟停靈活、反應迅速，具有調峰填谷、緊急備用和黑啟動等功能，國家電網公司與南方電網公司仍相繼投建數座PHS。為了提高效率、更好地調整電網頻率，研究人員正在開發變速渦輪機?，F(xiàn)有超過180 GW的PHS存儲容量，80%位于歐洲、中國、日本和美國。其他較為成熟的是電池儲能系統，由于原材料市場供應充足、技術進步較快，成本進一步降低，電池儲能系統將進一步發展。近期，太平洋天然氣和電力公司（PG&E）的Elkhorn電池儲能項目（182 MW/730 MW·h）已獲批準，未來將為全球知名的科技中心硅谷供電。隨著氫利用技術的發展和進一步成熟，以及可再生能源的氫供應成本下降，人們已認識到氫能可在未來清潔、安全的能源系統中發揮更關鍵的作用，技術成熟度上升較快，呈現規模性效應[21]。

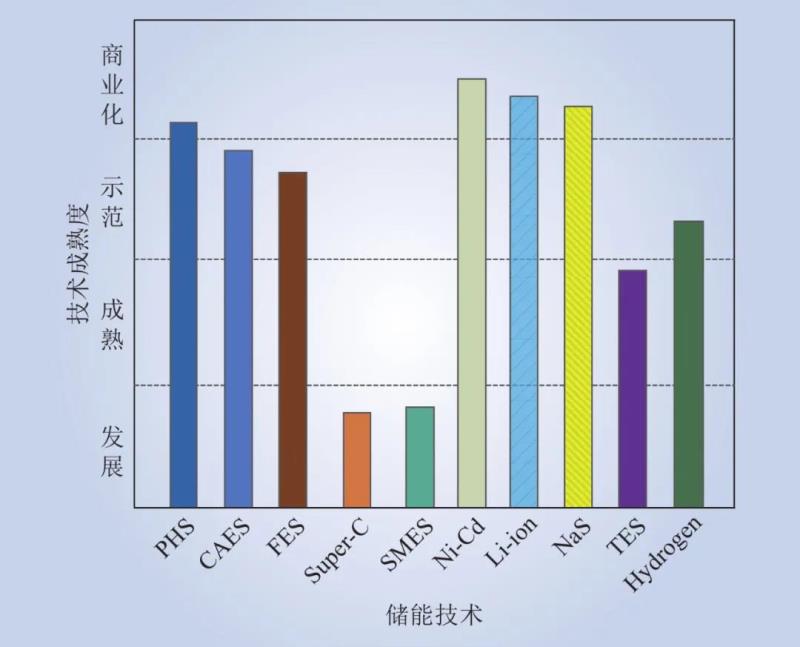

圖1 儲能系統的技術成熟度
Fig.1 Technical maturity of ESSs
1.2.2 系統效率及壽命
圖2為常見ESS的系統效率和運行壽命比較。ESS循環效率最高的是SMES，它將電流儲存在由電流流過超導線圈產生的磁場中，由于超導線圈沒有電阻，損耗幾乎為零，僅有附屬電力設備如交流/直流轉換器造成的2%~3%的損耗[22]。FES和Li-ion的系統效率也較高。ESS的能量損耗主要來源于不同組件之間的能量傳遞過程，通過調節充電和放電過程中的能量損耗，可以提高ESS的效率。機械儲能方式中PHS和CAES的使用壽命最長，分別為40~80年和25~60年。電池儲能系統隨著工作時間的延長，電池的化學性能變差，使用壽命相對較短，大多低于20年。氫儲能系統的循環效率為35%~55%[20, 23]，低于常規ESS，其主要受氫價值鏈中采用不同技術路徑的影響，如汽車中氫燃料電池效率約為60%，而通過內燃機的效率約為20%，綜合考慮氫能的價值鏈，氫儲能的壽命為15~50年[24]。

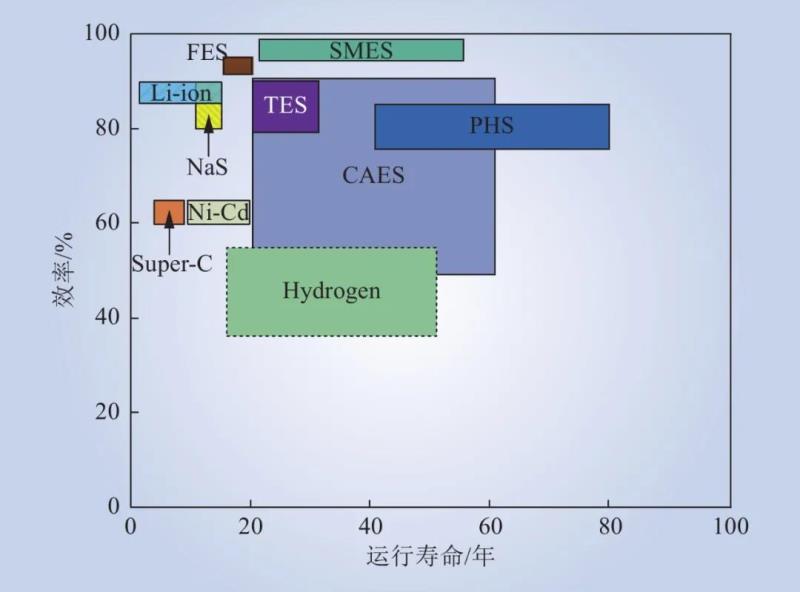

圖2 儲能系統的運行壽命及效率分布
Fig.2 Distribution of ESSs with respect to lifetime and energy efficiency
1.2.3 系統響應時間及投資成本
圖3為常見ESS的響應時間與投資成本比較。由圖3可知，SMES、FES和Super-C的單位投資成本低于其他儲能技術，鑒于它們的快速響應時間，通常用于短期能量儲存[5, 22]。在已開發的技術中，SMES的單位投資成本最低，響應時間最短[22-24]。電池儲能單位成本相對較高。氫儲能系統投資成本適中，為1500~2400美元/kW[25]。響應時間在可接受的分鐘級范圍內，其系統成本及響應時間同樣受氫價值鏈中采用不同技術路徑的影響。
圖3 儲能系統的響應時間及投資成本分布
Fig.3 Distribution of ESSs with respect to response time and capital
2 氫能在綜合能源系統中應用路徑
氫可以直接以純凈形式使用，或作為合成液態或氣態氫基燃料（合成甲烷或合成柴油）以及其他能源載體（氨）的基礎。目前大多數氫氣用于工業領域，直接為煉化、鋼鐵、冶金等行業提供高效原料、還原劑和高品質熱源，有效減少碳排放，其中煉油廠、氨生產、甲醇生產消耗氫氣比例分別為33%、27%、11%，另外3%的氫氣用于鋼鐵生產[18]。長遠來看，氫能可以廣泛用于能源企業、交通運輸、工業用戶、商業建筑[17-19]等領域，如圖4所示。既可以通過燃料電池技術應用于汽車、軌道交通、船舶等領域，降低長距離高負荷交通對石油和天然氣的依賴；還可以利用燃氣輪機技術、燃料電池技術應用于分布式發電，為家庭住宅、商業建筑等供暖供電。表1列出了部分典型氫能利用案例。

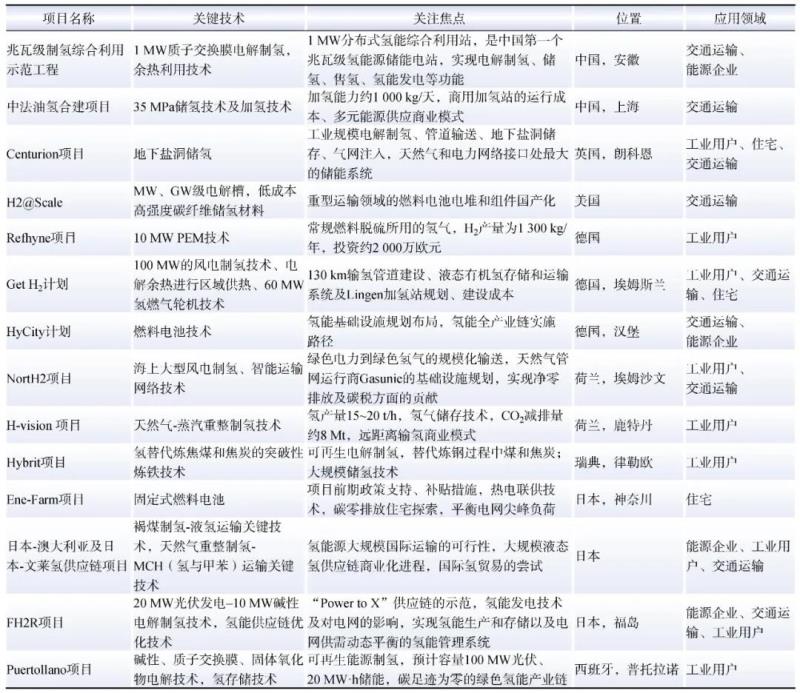

表1 典型氫能利用案例
Table 1 Typical hydrogen energy application cases

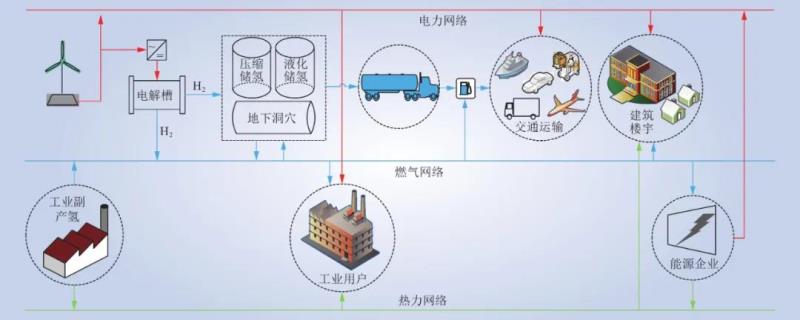

圖4 氫能在能源系統中的應用
Fig.4 Application of hydrogen in energy system
2.1 氫能應用于工業用戶
目前，工業用戶中的氫幾乎完全來自天然氣、煤炭和石油的大規模制氫，對環境產生巨大影響，采用可再生能源發電制氫耦合工業用戶，既可以提供無碳氫，又可以提供可再生電力，避免化石燃料的碳排放問題。氫用于工業用戶中的途徑有：（1）煉油，加氫處理和加氫裂化去除雜質，提高中間餾分油的精收效率；（2）化工，用于合成氨、甲醇，合成甲烷等工業原料和燃料；（3）鋼鐵，代替?zhèn)鹘y(tǒng)高爐及堿性氧氣轉爐系統中常用的焦炭和天然氣[2, 17]。
基于氫的合成燃料儲存更容易，可利用現有的基礎設施輸送，為海事、鐵路、航空提供可靠的清潔燃料。2019年11月，德國蒂森克虜伯鋼鐵集團正式注入杜伊斯堡9號高爐；奧地利林茨奧鋼聯鋼廠6 MW電解制氫裝置投產，開啟了氫能冶金時代。中國寶武鋼鐵、鞍鋼、酒鋼等均開始可再生能源制氫-氫能冶金立項，探尋循環經濟的可行性。
2.2 氫能應用于交通運輸
長期以來，氫作為潛在的交通燃料，被視為石油和天然氣的清潔替代品。氫動力系統因其零碳排放和廣泛的適應性有望成為交通運輸部門實現快速減排的少數選擇之一，這依賴于燃料電池技術的發展，常見燃料電池包括：質子交換膜電池（ proton exchange membrane fuel cell，PEMFC）、磷酸電池（phosphoric acid fuel cell，PAFC）、熔融碳酸鹽電池（molten carbonate fuel cell，MCDC）和固體氧化物電池（solid oxide fuel cell，SOFC），綜合考慮工作溫度、催化劑穩定性、電效率、比功率/功率密度等指標，最常用于交通運輸行業的是PEMFC。目前氫能燃料電池用于交通運輸領域主要包括：（1）道路運輸，如小型汽車、公共汽車、卡車和其他貨車；（2）海事行業，如船舶、港口；（3）鐵路和航空；（4）其他特殊領域，如救援車輛、深海裝備等。
相比于純電動汽車，氫燃料電池汽車、卡車及叉車的燃料加注時間短、續航里程長，但氫燃料汽車的綜合能量利用效率僅為25%左右，雖然高于傳統合成燃料內燃機汽車的15%，但遠低于純電動汽車約70%的綜合能量利用效率，研究表明當燃料電池成本為75~100美元/kW時，氫燃料電池汽車可以在續航里程為400~500 km內與純電動汽車競爭，氫燃料電池汽車對于有更高里程要求的消費者更有吸引力[17-18]。目前氫在海事、鐵路和航空領域的應用處于示范階段，主要用于輔助動力單元，而歐洲碳排放交易體系的不斷擴大為氫能在這些領域的應用提供了潛在的空間。2019年11月，中國首列氫燃料電池有軌電車在佛山投運。2020年1月，美國國防部聯合能源部啟動氫燃料電池應急救援車H2Rescue項目，基于氫燃料電池/鋰電池混合系統，開啟微電網搭建、供熱和供水一體化研究。
2.3 氫能應用于能源企業
目前，全球氫能發電比例很小，約占總發電量的0.2%。隨著對能源行業深度脫碳要求的進一步提高，氫能應用于能源企業路徑主要有：（1）氫為燃氣輪機或燃料電池提供燃料，作為備用電源或離網供電，為易停電和偏遠地區的關鍵設施（如醫院，通信基礎設施等）提供備用電源，成為電力系統的一個靈活性電源；（2）氫轉化成氨，與煤粉共燃，降低傳統燃煤電廠的碳排放強度；（3）氫以壓縮氣體、氨或合成甲烷的方式儲存，平衡電力需求和可再生能源的間歇性波動。
日本和韓國均明確了在能源企業中使用氫或氫基燃料的目標，日本希望在2030年氫發電能力達到1 GW，韓國氫路線圖設定目標是2022年電力行業中燃料電池裝機容量為1.5 GW，2040年達到15 GW[17]。2020年2月，北美擬投資可再生能源-氫發電樞紐項目替代1800 MW的Intermountain燃煤電站，為南加州提供可靠的清潔能源，從2025年開始，每年春、秋兩季將有538 MW可再生能源用來制氫，可再生能源制氫成本可能低至1.5~2.9美元/kg，氫氣將儲存在地下鹽洞，通過100%氫燃料的燃氣輪機進行發電[19]。
2.4 氫能應用于建筑熱電聯供
在住宅建筑領域，75%的傳統能源用于空間供暖、熱水和烹飪。氫可與天然氣混合（氫氣摻混比例為0~20%），通過基于燃氣輪機或燃料電池的CHP技術，利用現有建筑和能源網絡基礎設施提供靈活性和連續性的熱能、電力供應，從而取代化石燃料CHP。
基于燃氣輪機的CHP可通過布雷頓-朗肯循環來實現熱、電聯供，氫氣通過高溫燃氣輪機進行燃燒，推動燃氣輪機發電，燃燒形成的高溫蒸汽通過余熱鍋爐吸收產生蒸汽，推動小汽輪機發電，汽輪機排汽作為熱源提供熱量，整體循環效率可達55%。日本某微型氫燃氣輪機已成功向社區供應2.8 W熱能和1.1 MW電力[18]。
基于燃料電池的CHP最常用的是PEMFC和SOFC技術。CHP中的2種類型的電池都可以由熱或電功率驅動，并且由于其緊湊的尺寸可以部署為微型CHP。它們既可以直接用氫氣作為燃料，也可以用天然氣或沼氣作為燃料，而在裝置內部轉化為氫氣。如果產生的熱量具有足夠高的溫度，則該系統還可以通過吸附（三聯產）提供冷卻，整體運行效率可達60%?！癊ne-Farm”項目從2009年開始，已相繼投入30多萬套微型CHP單元，單元成本已從3.5萬美元降至0.9萬美元。此外，100%的純氫可通過氫鍋爐用于建筑供熱，但氫氣價格需低至1.5~3.0美元/kg時，才能與天然氣鍋爐和電動熱泵競爭。2019年6月，由BDRThermea研制的世界第1臺純氫家用鍋爐在荷蘭羅森堡投入使用，初始供暖量將滿足總熱量需求的8%，該項目與荷蘭北部海上風電制氫、鹽洞儲氫及格羅寧根氫燃料電池列車構成了荷蘭氫能利用藍圖的雛形。
3 應用途徑分析
為了實現《巴黎協定》中的目標，全球能源系統必須進行深刻的變革，可再生能源的低碳電力可能成為首選的能源載體，電力在全球終端能源消耗中的份額到2050年需要增加近40%。但對于難以通過電氣化實現脫碳的行業（如物流、工業用戶），各國政府正在逐步認識到可再生能源耦合氫能是實現零碳凈排放的重要選擇之一。
（1）目前，90%的氫用作工業原料，但這部分氫大多來源于化石燃料，未來工業用戶的深度脫碳途徑是利用可再生制氫來替代這部分氫氣。制氫成本與碳排放成本是影響該用途進展的關鍵因素。氫氣綜合成本為1.2~2.3美元/kg時，可再生能源制氫的競爭力大大提升，但這并不妨礙氫能在工業領域的廣泛應用，預計到2030年，氫能需求量為10~15萬t/年[17]，如圖5所示。

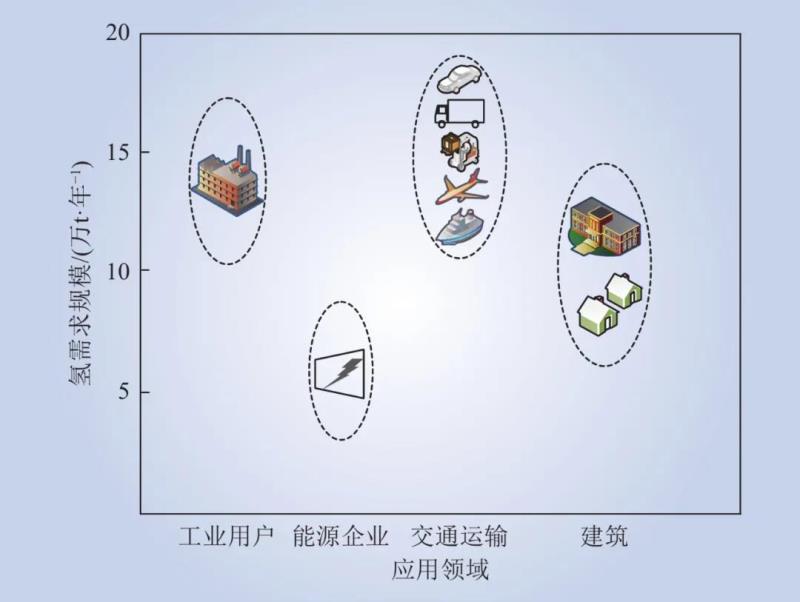

圖5 2030年氫能在各領域的預計需求量
Fig.5 Demand estimate and forecast for hydrogen energy in various areas by 2030
（2）氫能已經逐步用于交通運輸領域的城市用車、短程公共車，但大范圍推廣仍受限于氫燃料電池及車載氫罐的成本，以及氫供應鏈基礎設施完善程度。但對于重型卡車或遠程運輸來說，氫能仍是該領域脫碳成本最低的方法之一。隨著氫燃料和車輛成本的降低，鼓勵政策的實施及加氫基礎設施的完善，預計到2030年，交通運輸行業氫能需求量為7~15萬t/年[18]。
（3）氫能主要作為清潔燃料為能源企業提供熱量和電力，但目前仍受限于較高的制氫成本，但整體考慮系統年利用率及資本支出，氫能用于熱電原料比例將會進一步提升。相比之下，氫能以儲能的方式為電網提供平衡和靈活性的方法更有競爭力，大容量儲氫成本未來低至0.3美元/kg。預計到2030年，能源企業的氫能總需求量為10~18萬t/年[6]。
（4）建筑的供熱和電力需求約占全球能源需求的1/3，而對于分布式供暖，氫能是少數幾種可以與天然氣競爭的低碳替代品，隨著制氫成本和氫鍋爐、燃料電池成本的下降，以及氫氣利用現有天然氣管道輸送能力的提升，預計到2030年，CHP中氫鍋爐與氫燃料電池的成本為900~2000美元/（戶·年），建筑熱電聯供的氫能需求量為3~9萬t/年[14]。
雖然氫能已經在能源系統中的許多領域得到應用，但氫能產業鏈中基礎設施較為薄弱，氫能供應鏈中制氫技術的成本問題，長距離、大容量儲運經濟安全問題及終端加氫設施成本等問題仍是目前亟須解決的。
4 對中國氫能發展的啟示
氫能在國內能源電力領域的應用前景仍有部分爭議，幾乎所有的氫能和燃料電池技術還依賴于公共財政的支持，但中國在制氫方面具有良好的基礎，工業副產氫和可再生能源制氫已開展項目示范。中國氫能聯盟已牽頭開啟氫能在綜合能源系統中的應用研究。綜合以上研究，對中國氫能發展帶來以下啟示。
（1）氫能產業目前仍處于市場導入期，氫能的“制—儲—運—用”環節與世界先進水平仍存在較大差距。需要盡快將氫能經濟納入國家能源體系中，研究制訂國家氫能發展路線圖、明確氫能利用目標與產業布局，引導地方根據區域特點差異化發展氫能產業。
（2）除交通運輸外，氫能在能源企業、工業用戶及建筑部門的商業化應用應作為氫能戰略參考指標，明確氫能在低碳能源系統轉型中的戰略作用。
（3）氫能產業化布局基礎設施較為薄弱，應加強氫能產業鏈關鍵技術攻關和應用。加快推進可再生能源制氫、氫儲能、氫能利用等關鍵技術協同研究，對關鍵材料及核心部件技術創新加大財政補貼。
5 結語
（1）隨著氫利用技術的發展和進一步成熟，氫儲能系統成熟度上升較快。與其他常規儲能系統相比，氫儲能系統在系統效率、運行壽命、機組響應時間和投資成本等關鍵參數上均處于中間位置，但考慮氫能在未來能源系統中深度脫碳的重要作用，氫儲能系統具有廣闊的應用途徑。
（2）氫儲能系統未來可用于工業用戶，提供化工原材料及高溫熱源；用于交通運輸中車輛的脫碳；用于能源企業，取代化石燃料發電、供暖，或者以儲能的方式提高電網靈活性；用于建筑熱電聯供，提高能量利用效率。
（3）氫能還未充分發揮在低碳能源系統中的作用，需要從國家戰略層面、核心技術研發投入、財政補貼等方面進一步加大支持力度，推動氫能產業實現跨越式發展。
