德國目前正處于能源轉型的中期，2020年可再生能源發電比例已達到46%。隨著可再生能源比例的不斷增加，電力系統平衡和負電價問題逐漸突出，是能源轉型中出現的典型問題。
一、系統平衡問題
一般來說，可再生能源的比例越高，系統的波動性越大，系統平衡成本也越高。美國是這樣，英國和法國也都是如此，但德國卻是個特例。據德國網絡監管部門統計，從2009年到2020年，德國平衡發電和用電的調頻功率非但沒有增加反而有所下降。

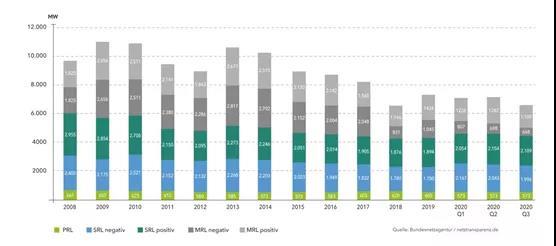

圖一：德國輸電公司平衡功率的招標情況，其中PRL為一次調頻功率，SRL為二次調頻功率，MRL為三次調頻功率
德國業界認為這和德國電力市場的設計和可再生能源預測都有關系。
德國的現貨市場設計了一種平衡基團的機制。平衡基團是一個虛擬的市場基本單元，在此單元中，發電和用電量必須達到平衡。當單元內部達不到自平衡時，必須買入或賣出電量來保持平衡。平衡基團負責每天預測該區域內流入與流出電量，根據需要買入或賣出電量平衡該區域電量，并制成計劃上交給輸電網公司，而輸電網公司會根據這些表格在內部平衡之后做出全區域的計劃。當預測和實際發生偏差時，平衡基團必須承擔系統的平衡費用。
平衡基團的機制是德國電力市場設計的核心，一方面保證了電量可以像證券一樣進行交易，另一方面保證了電網發電和用電的平衡，維護了電網的穩定。
德國約有2700多個平衡基團，用2700多種方式方法來控制平衡，可以說是一種分而治之的平衡機制。平衡基團的預測和平衡控制做得越好，系統需要的平衡功率就越少，所以有人甚至認為這一市場機制是德國可再生能源高消納的秘密之一。
平衡基團的機制也在很大程度上促進了可再生能源預測的發展，因為每一個平衡基團都必須認真做預測，預測做的不好會直接影響到平衡基團的收益。
除了利用不同的數學預測方法之外，德國很早就采用了多種天氣預報的模型預測可再生能源發電。
除了各種標準天氣預報數據以外，還有其它眾多的相關數據來源，比如衛星的圖像數據、氣象雷達和氣象氣球的實時數據，航海和航天的天氣預報數據等，數據量越來越大，需要大數據技術才能更好地解決新能源預測問題。
可再生能源發電的影響因素也很重要。對光伏發電的預測曾出現過系統性誤差，結果發現原來是一層薄薄的晨霧遮蓋住了光伏電池板。撒哈拉沙塵造成的光伏預測誤差曾引起過系統備用嚴重不足。后來越來越多的影響因素被計入預測模型，例如積雪、冷鋒、颶風、云層空氣對流、網絡棄風棄光、可再生能源站運行狀態及網絡檢修計劃等等。
值得一提的是，德國天氣預報中心也為準確預測可再生能源發電做出了很大的貢獻。該中心歷經8年時間前后完成了三期國家研究項目，改進了氣象模型，納入了可再生能源的實時觀察數據，推出了兩個可再生能源預測的專項服務產品，把發布預測時間縮短到了15分鐘，把預測周期延長到了45小時，還為架空線實時監控提供了預測數據。最近德國氣象預報中心還完成了針對撒哈拉沙塵預報服務的研究項目，今后將提供服務專項，繼續減少光伏發電的預測誤差。
隨著逐年的大浪淘沙，德國市場上最后僅剩下了5家做預測服務的小公司。它們充分利用了平臺的規模效應，不僅向德國同時還向全球提供預測服務，用最經濟的價格滿足了市場預測的需求。據不完全統計，其中的兩家小公司在全球可再生能源預測服務市場的份額已經達到了50%以上。
到2016年底，德國風電預測的誤差已經下降到2-4%左右，光伏發電的誤差下降到5-7%左右，大大減少了可再生能源引起的系統平衡費用。
由于德國現貨市場的設計和可再生能源預測都做得非常好，使現貨市場甚至取代了系統調頻輔助服務市場的一部分功能，成為德國能源轉型的一條很寶貴的經驗。
二、負電價問題
歐洲尤其是德國隨著可再生能源比例增加，現貨市場上出現負電價的時候越來越多，主要出現在風電和光伏發電同時達到最高峰的時候，也就是發電過剩的時候。

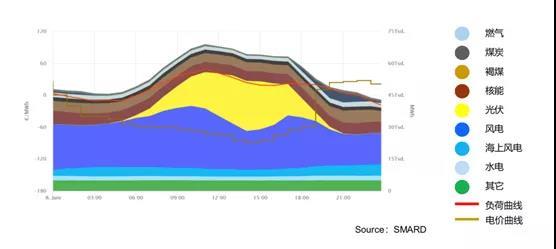

圖二：出現負電價的時段
歐洲各國都出現過負電價，而且是逐年增多。德國2019年有101小時出現過負電價，2020年9月份已經達到164小時。

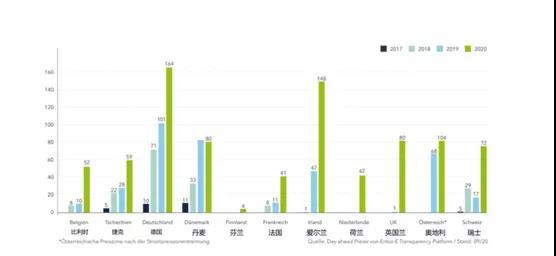

圖三：歐洲各國出現負電價的小時數
負電價時仍然有大量電廠在繼續發電，因為大電廠尤其是核電廠停機和啟動費用太高，系統備用機組也停不下來，尤其是熱電聯產機組要供熱，由于熱電耦合還在繼續發電。德國業界認為這些問題都是因為能源系統的靈活性不足而造成的。

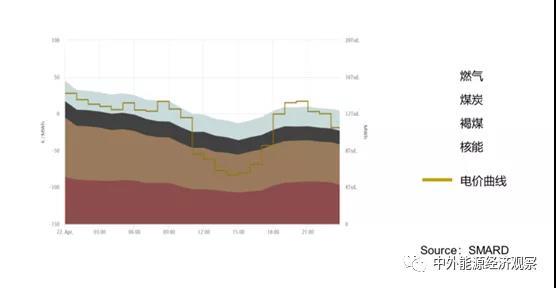

圖四：傳統電廠在負電價時的占比
能源系統靈活性是指能源系統根據外部信號(價格信號或激活)而靈活地改變能源生產和消費的能力。
提高能源系統靈活性有多種方式。在電源側的措施有降低發電廠的停啟費用、熱電聯產集成電變熱裝置、增加再生能源裝置的可控性。在負荷側可以實施電變熱、電變氣、電變液以及負荷控制。另外還可以補充儲能系統，采用新能源市場直銷、虛擬電廠以及聚合營銷等捆綁方式售電用電。
德國的負荷削峰填谷控制已經相當完善，較大規模的可再生能源發電必須直銷現貨市場，虛擬電廠也已經普及，而熱電聯產和電變熱方面的潛力還很大。
目前德國的供熱運營商正在改造熱電聯產機組的燃?xì)忮仩t，使熱電聯產機組在電價恢復正常后能迅速啟動熱電聯產機組，做到隨叫隨到。
德國的供熱運營商已經并正在安裝更大的電變熱模塊，以便在電價非常低或負電價時能夠暫時關閉或完全關閉熱電聯產電廠，并通過電變熱廉價提供剩余的熱負荷。這項措施的作用是減少銷售熱電聯產發電的損失，尤其是在天然氣價位高的時候。
到2019年初，德國一共有36套大型電變熱裝置投入運行，功率分別為0.5到60兆瓦，總功率達555兆瓦，大部分集成到了城市綜合能源公司的熱電聯產機組中。
目前德國大型電變熱裝置的經濟效益還不夠好，因為任何形式的用電都必須繳納“可再生能源稅”。從2014年以來行業協會一直在努力說服政府，希望能對電變熱免去附加稅費，而政府認為這樣會一定程度上影響其它靈活用電裝置的市場公平性，所以也有公司將電變熱同時用于現貨和調頻輔助服務市場，以提高經濟收益。從今年開始，德國政府已經決定降低“可再生能源稅”，這將有助于提高大型電變熱裝置的經濟效益。大型電變熱裝置的經濟效益還跟全負荷時間長短有關。一般來說，全負荷時間800-1000小時左右可以盈利，尤其是有負電價的情況。到2025年，德國的風能和太陽能的比例將超過55%，預期每年約有1000多小時的多余發電時間，大型電變熱裝置有希望進入轉虧為盈的階段。
熱泵是另一種常見的電變熱裝置，大多數規模都不大。德國目前約有9萬多個熱泵，熱泵總功率已達到了10多GW。按照德國熱泵協會的估算，到2050年德國至少需要1700萬個熱泵，才能完成供熱轉型。目前已經有一部分集成到了虛擬電廠系統里，用于現貨和調頻服務輔助市場，尤其是出現負電價的時候。隨著負電價的時段越來越多，集成熱泵的虛擬電廠的經濟效益會越來越好。
德國政府也在試圖取消負電價時對可再生能源的補貼，但受到了行業協會的強烈反對。行業協會認為2021年有相當一部分可再生能源的補貼期將滿，它們在市場負電價時停止發電，會在一定程度上緩解負電價的情況。
綜合上述，德國的經驗表明，具有自平衡機制的能源市場，加上對可再生能源發電量的精準預測能有效降低平衡成本。持續提高能源系統的靈活性不僅可以有利于發揮現貨市場的作用，還可以防止負電價現象，是能源轉型成功的關鍵措施之一。
事實上，提高能源系統的靈活性始終貫穿于德國能源轉型的整個過程，動力主要來自通過利用能源系統靈活性企業可以在現貨和調頻市場上獲得更多的盈利，防止負電價造成的虧損。虛擬電廠就是一個典型的利用能源系統靈活性來賺錢的商業模型。
德國的經驗還表明，綜合能源是能源轉型的終極方向，其中包括綜合能源服務和綜合能源網絡。只有把源網荷儲作為一個有機體來考慮，才能做到能源轉型的經濟效益最佳。
【作者簡介：郭欣，博士，1984年赴德國讀博，畢業后一直在德國從事網絡控制工作，是德國第一代綜合能源網絡控制系統的開拓者之一，主管過德國BTC商業技術咨詢公司的“智能網絡”業務，擔任過BTC公司上海分公司能源部總經理，現任德國PSI軟件公司高級業務發展經理】
