飛輪儲能是指利用電動機帶動飛輪高速旋轉，在需要的時候再用飛輪帶動發電機發電的儲能方式。
1.飛輪儲能技術的前景
飛輪儲能技術是一種新興的電能存儲技術，它與超導儲能技術、燃料電池儲能技術等各種先進的儲能技術，是近年來出現的、具有很大發展前景的儲能技術。雖然目前化學電池(鉛酸蓄電池、鋰離子蓄電池等)儲能技術已經發展得非常成熟，但是，鉛酸蓄電池有污染環境的風險，磷酸鐵鋰蓄電池的充放電次數受到一定的限制。新能源、電動汽車、UPS供電等許多行業迫切需要新型的儲能技術來滿足某些特殊技術要求。其中飛輪儲能技術就是一種具有無限的充放電次數和綠色環保型的儲能技術，已經開始越來越廣泛地應用于國內外的許多行業中?！秶夷茉纯萍肌笆濉币?guī)劃》及《2020年能源科技發展目標》已將智能電網、間歇式電源的接入和大規模儲能等列為重大技術研究、重大技術裝備及示范工程項目?，F(xiàn)在，發展大規模儲能已成為國家戰略，而中國也已成為可再生能源及城市交通電動化（城軌及電動汽車）的最大市場，這為飛輪儲能技術提供了廣闊市場。隨著 “新基建”的新一輪能源儲能技術變革，飛輪儲能應用將進入快速發展期。
2.國內外的技術概況
飛輪儲能技術發展1967-2019年經歷53年的歷程。美國、德國、日本等發達國家對飛輪儲能技術的開發和應用比較多，技術處于領先地位。歐洲的法國國家科研中心、德國的物理高技術研究所、意大利的SISE均正開展高溫超導磁懸浮軸承的飛輪儲能系統研究。目前國外主流技術采用第三代飛輪儲能技術，其采用NASA提出的碳纖維和磁懸浮技術。近年來，國內飛輪儲能技術整體提高。2014年9月16日國內第一臺飛輪200千瓦工業化磁飛輪調試成功，各項實驗測試指標均達良好，這項具有完全知識產權的儲能技術和產品填補了國內科技和市場的空白。盾石磁能的 GTR 飛輪儲能裝置在城市軌道交通應用項目在軌道交通領域達到國際先進水平。但從總體上來看，國內飛輪儲能技術的發展現狀落后國外十年，許多成果尚處于研究階段，在推廣應用上還會有一段路要走。2020年4月，中關村儲能產業技術聯盟正式發布國內首個飛輪儲能系統團體標準T/CNESA1202-2020《飛輪儲能系統通用技術條件》，助推國內飛輪儲能行業規范化發展。
3.存在的關鍵問題
能量密度不夠高，能量釋放只能維持較短時間，一般只有幾十秒鐘。自放電率高，如停止充電，能量在幾到幾十個小時內就會自行耗盡。ActivePower公司的飛輪儲能系統單位模塊輸出250千瓦，待機損耗為2.5千瓦，有些數據稱其效率為99%。但其前提是迅速用掉電量的情況下才可具備的效率。自放電的情況效率大大降低。例如，幾萬轉高速飛輪系統損耗在100瓦左右，1千瓦時的系統只能維持10小時的自放電。因此，飛輪儲能最適合高功率、短時間放電或頻繁充放電的儲能需求。對于數據中心，飛輪儲能秒級的放電時間是否可靠存在考量。
飛輪儲能概念與原理
1.概念
飛輪儲能技術是利用互逆式雙向電機（電動/發電機）實現電能與高速旋轉飛輪的機械能之間相互轉換的一種儲能技術。

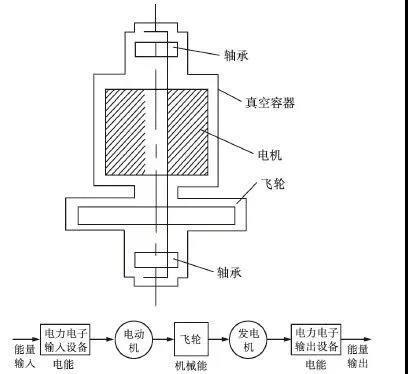

圖1.飛輪儲能系統原理圖
2.技術原理

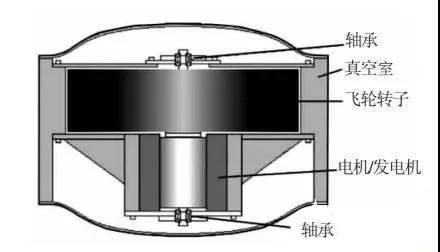

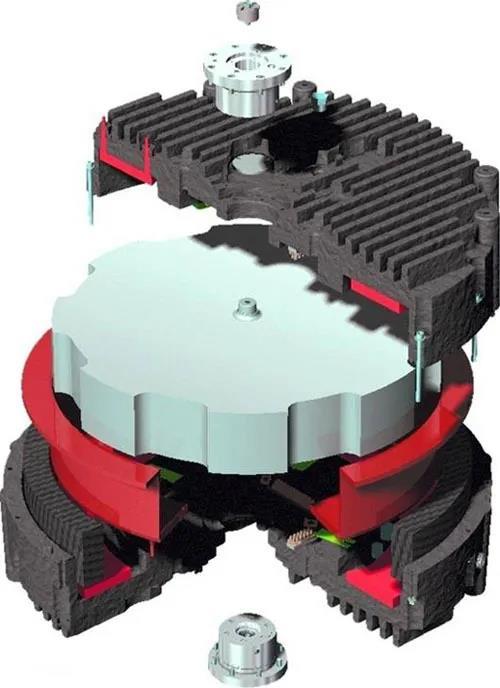

飛輪儲能電源系統主要由以下三部分組成：飛輪、電機和軸承，整個系統置于真空容器內。飛輪儲能電源系統中的電機，既是電動機也是發電機。
“充電”時，作為電動機給飛輪加速，將電能轉換成機械能;“放電”時，作為發電機將機械能轉換成電能，給外部供電;在為外部供電時，飛輪的轉速不斷下降。而當飛輪空閑運轉時，飛輪儲能電源系統的運行損耗非常小。
飛輪旋轉時，其轉動動能為：
式中：J為飛輪的轉動慣量;ω為飛輪旋轉的角速度。
從式(1)中可以看出，飛輪轉動時的動能E與飛輪的轉動慣量J成正比。而飛輪的轉動慣量J又正比于飛輪的直徑和飛輪的質量，為得到較大的轉動慣量J ，要采用大直徑和大質量的飛輪。龐大、沉重的飛輪在高速旋轉時，將會產生極大的離心力，若超過飛輪材料的極限強度，將是極不安全的。因此，用增大飛輪轉動慣量的方法來增加飛輪的動能是不現實的。
不能用增大飛輪轉動慣量來獲得飛輪動能的增加，那么，只有通過提高飛輪的角速度ω 來增大飛輪的轉動慣量。當飛輪處于大氣中時，飛輪高速轉動要克服空氣的阻力(摩擦力)和軸承的摩擦損耗。將飛輪系統置于真空容器中，并采用超導磁懸浮技術，可以使飛輪在高速轉動時耗能達到最小。另一個關鍵問題是軸承的設計和選擇。能在高速轉動下工作的軸承除要求軸承的摩擦損耗極小外，還應具有足夠的承載能力，保證飛輪工作的可靠性和穩定性。
飛輪儲能關鍵技術分析
1.飛輪材料的選擇
飛輪的儲能密度和飛輪能承受的強度會直接影響飛輪材料的選擇。
飛輪的儲能密度e為：
式中：ks—飛輪形狀系數；ρ—飛輪材料的密度，kg/cm3；σ—飛輪材料的許用應力，MPa。
表1.飛輪轉子材料參數
由式（2）可以看出，飛輪材料密度成反比，與飛輪材料的許用應力成正比。幾種常見的用于飛輪的材料，如表 1 所示。從數據中可以看出碳素纖維密度小，強度高，是其中最好的選擇。同時，使用碳素纖維制成的飛輪一旦發生解體，飛輪本身會變成絮狀物飛出，降低了事故帶來的危害。
2.真空室
當前真空室的真空度達到了 10-5 Pa 級，用于減少飛輪旋轉過程中與空氣的摩擦，同時也防止外力影響飛輪正常運行。真空室可以使用透明的高強度玻璃鋼，這樣方便觀測飛輪的運行狀況。同等氣壓下氦氣的導熱性是空氣的七倍，與飛輪的摩擦損耗大約只有空氣的七分之一，并且充入氦氣的工藝更簡單，因此選擇氦氣作為真空室的介質氣體具有一定優勢。
3.軸承技術
在飛輪儲能系統的眾多損耗中，軸承的損耗占據了很大的比例，隨著各種先進軸承技術的問世，這部分損耗可以被大大的減少。下面將介紹幾種用于飛輪儲能系統的軸承。

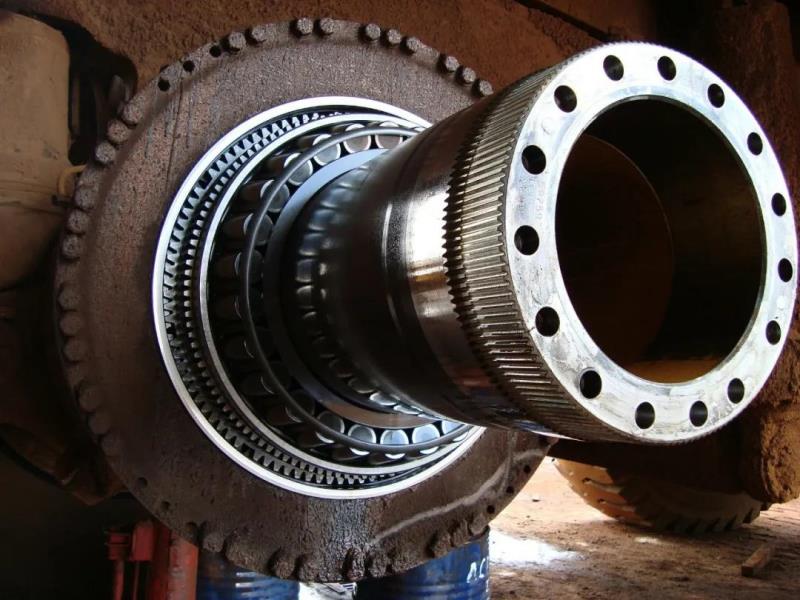

機械軸承
較為普遍的機械軸承有滾動軸承、滑動軸承、擠壓油膜阻尼軸承和陶瓷軸承等，由于滾動軸承和滑動軸承的摩擦損耗相對較大，所以在高速飛輪儲能系統中一般只用做輔助軸承，擠壓油膜阻尼軸承和陶瓷軸承在飛輪儲能中有所應用。
被動磁軸承
（1）永磁軸承是被動磁軸承的一種，是利用永磁體使兩個或多個磁環在軸向或是徑向懸浮。隨著這幾年永磁體的不斷發展，其承載力也大大提高，應用的越來越廣泛。然而根據Earnshaw 定理，僅依靠永磁體無法使物體在空間六個自由度都達到穩定懸浮，穩定懸浮至少需要其中一個自由的上的主動控制。
（2）超導磁軸承也是被動磁軸承的一種。超導體在超導環境下具有邁斯納效應，當超導體處于磁場中時，其內部的磁場恒等于零，即超導體在磁場中表現出完全抗磁性。超導體在磁場作用下其表面產生無損的感應電流，該電流在超導體中沒有損耗，同時形成了一個和原磁場大小相等、方向相反的鏡像磁場，如圖 2所示。這種磁場可以使物體穩定懸浮。
圖2.邁斯納效應
主動磁軸承

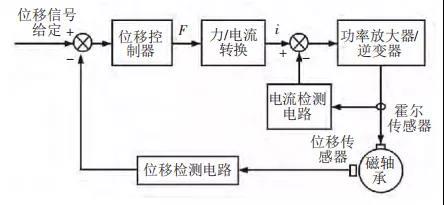

主動磁軸承又稱電磁軸承，是通過改變控制電路中電流的通斷和大小來控制磁場的變化，同時通過實時反饋位置信號與輸出電流信號及時調整控制電流，從而使軸承定子、轉子之間能夠穩定懸浮，主動磁軸承控制策略框圖，如圖 3所示。
圖3.主動磁軸承控制策略框圖
混合軸承

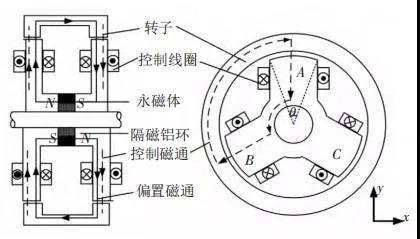

在實際應用中，通常將上述幾種軸承結合起來使用達到優勢互補。（1）機械軸承與永磁軸承結合。機械軸承主要的缺點是摩擦損耗較大，永磁軸承可以幫助克服重力到來的定子、轉子之間的壓力，從而減少摩擦損耗。（2）超導體與永磁體混合軸承。超導體作為定子，永磁體做轉子，轉子能夠懸浮在某一位置。同時超導體中俘獲的磁通由于釘扎力的存在不會隨便運動，保證了軸向穩定性，使得轉子穩定懸浮。（3）電磁與永磁體混合軸承。為了減少功耗，利用永磁體產生偏置磁場，電流產生控制磁場，圖三極混合磁軸承如圖4 所示。
圖4.三極混合磁軸承
飛輪儲能技術特點
1.參數性能

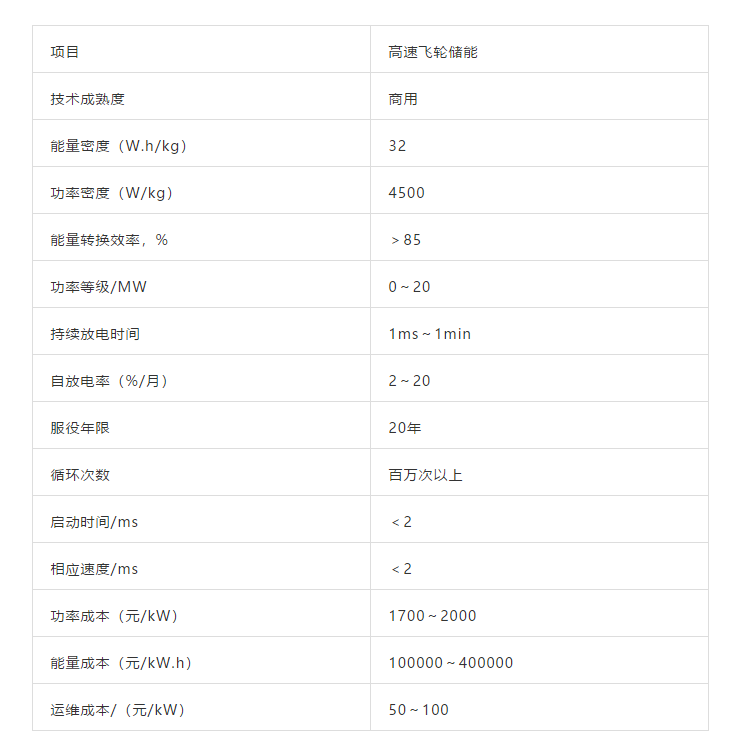

飛輪儲能技術，特別是高速飛輪儲能系統，具有功率密度高、壽命長、可實時監測系統荷電狀態，對環境溫度不敏感等優點，但也不可避免地存在嚴重的自放電現象。在能量型應用時，飛輪儲能價格昂貴，在一定程度上限制了其在能量型應用領域的發展。高速飛輪儲能技術的性能參數見表。
表2. 高速飛輪儲能技術的性能參數表
2.技術優勢
目前大規模電儲能以抽水儲能為主，各種正在研發的新型儲能技術具有良好的應用前景，如飛輪儲能、超級電容器儲能、超導磁儲能、壓縮空氣儲能、鋰離子電池、液流電池和鈉硫電池儲能等。
電能存儲按容量可分為長時大能量、短時高功率兩種，長時大容量的抽水儲能電站可以在電網規模上提供數小時的電能供給；而短時高功率的飛輪儲能可為高端用戶端提供高品質不間斷電能供給。高品質電能供給、過渡電源、能源管理對儲能時間尺度分別為秒分、分時和數小時。

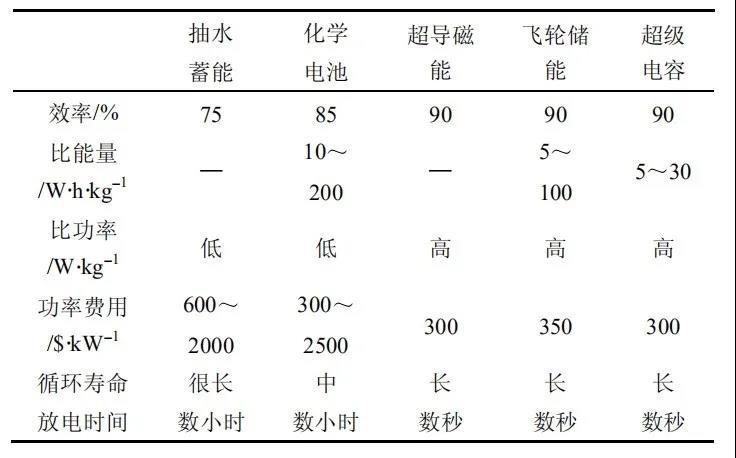

各種儲能方式的技術對比如表3所示。從中可以看出，飛輪儲能具有效率高（達 90%）、瞬時功率大（單臺兆瓦級）、響應速度快（數毫秒）、使用壽命長（10 萬次循環和 15 年以上）、環境影響小等諸多優點，是目前最有發展前途的短時大功率儲能技術之一。
表3.儲能方式技術對比表
飛輪儲能在UPS供電系統中的應用
磁懸浮式飛輪儲能UPS引發了人們越來越多的關注。這種技術拋棄了傳統UPS利用鉛酸蓄電池進行儲能的方式。在現代數據中心中，迅速增長的業務需求，日益增加的運營成本，有限的機房空間和更高的能量密度，已經成為云計算時代下，數據中心及其電源管理系統建設面臨的最大挑戰。
IDC的統計數據顯示，電力能源成本已經成為困擾數據中心運營者的頭號難題。其中，UPS、空調等周邊設備的耗電量大大高于主機電量。另外，酸鉛蓄電池并非綠色環保的產品。

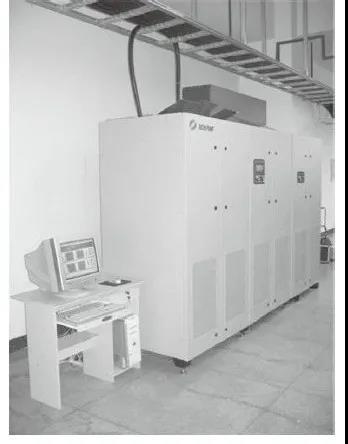

因此，配備一套智能綠色UPS供電系統成為數據中心節能環保的重中之重。傳統電源系統中的蓄電池需要空調制冷，而且24小時連續運轉，耗能巨大。磁懸浮式飛輪儲能UPS系統則無需空調，大大節省了運營成本；而且，其占用的空間也大幅減??；維護成本低，無需更換電池；壽命長達20年。圖6給出了柜式磁懸浮飛輪儲能型UPS的外形圖。
圖6.柜式磁懸浮飛輪儲能UPS的外形圖
在傳統UPS供電系統中，當電力發生中斷時，蓄電池會支撐系統正常運轉，與此同時，柴油發動機開始啟動，以此保證數據中心主機正常工作、空調連續運轉。蓄電池型UPS在此過程中，提供了“分鐘級”的電力供電。

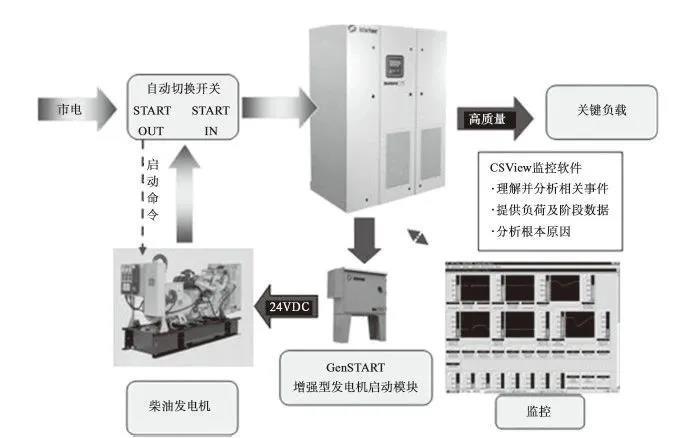

而飛輪儲能型UPS受制于機械儲能，僅僅能夠提供30s到1min電力供電，這也是飛輪UPS被詬病的主要原因。然而，專家指出，如今，市電電源的可性達到99.9%，有些重要的負載都采用雙路市電供電，市電的可靠性可以說已經達到了99.99%。萬一市電中斷，后備電源的可靠性也可以達到99.9%，從市電到后備電源的切換，在技術上只需要10s的時間，這是一個公開的標準。目前，歐洲已經將這個時間定了8s。可以斷定，飛輪儲能型UPS能提供30s的電力完全能夠滿足從市電到后備電源的可靠切換的要求。圖7給出了柜式磁懸浮飛輪儲能型UPS的運行示意圖。
圖7.柜式磁懸浮飛輪儲能型UPS的運行示意圖
國內外飛輪儲能技術發展現狀
1.國外飛輪儲能技術的發展處于領先地位
美國、德國、日本等發達國家的飛輪儲能技術的發展處于領先地位。日本已經制造出容量26.5MVA，系統輸出電壓1100V，轉速510690r/min的變頻調速飛輪蓄能發電系統。美國馬里蘭大學也已研究出用于電力調峰的24kWh的電磁懸浮飛輪系統，其飛輪重172.8kg，工作轉速范圍11，610～46，345rpm，破壞轉速為48，784rpm，系統輸出恒壓110～240V，全程效率為81%。經濟分析表明，運行3年時間可收回全部成本。
飛輪儲能技術在美國發展得很成熟，他們制造出一種裝置，在空轉時的能量損耗達到每小時0.1%。歐洲的法國國家科研中心、德國的物理高技術研究所、意大利的SISE均正開展高溫超導磁懸浮軸承的飛輪儲能系統研究。
2011年10月30日，全球大規模飛輪儲能應用先驅Beacon Power申請破產保護。BeaconPower開創了飛輪儲能系統與電力公司合作的先例，使電力市場開始接受飛輪儲能技術。從這個角度講，在飛輪儲能技術發展的歷史上，甚至于儲能發展的歷史上，Beacon Power的成就無人可以替代。盡管公司面臨破產，但其仍為20MW的飛輪儲能項目舉行一個建成投運儀式。該飛輪儲能電源系統用于電廠儲能調頻，能做到15min的儲能規模。而一般應用于UPS的飛輪儲能時間都不超過100s。就當時而言，可以說這是美國目前最先進的飛輪儲能系統。表4給出了國外幾個著名的飛輪儲能電源系統的廠商。
表4.國外幾個著名的飛輪儲能電源系統的廠商
2.我國飛輪儲能技術的現狀落后國外十年
目前國內從事與飛輪研究相關的單位有：清華大學工程物理系飛輪儲能實驗室、華北電力大學、北京飛輪儲能柔性研究所(由中國科學院電工研究所、天津核工業理化工程研究院等組成)、北京航空航天大學、南京航空航天大學、中國科大、中科院力學所、東南大學、合肥工業大學等，主要集中在小容量系列。
其中，北航針對航天領域研制的“姿控/儲能兩用磁懸浮飛輪”已獲得2007年國家技術發明一等獎。從總體上來看，國內飛輪儲能技術的發展現狀落后國外十年，許多成果尚處于研究階段，在推廣應用上還會有一段路要走。
國內從 2010年前后，出現了飛輪儲能系統商業推廣示范應用的技術開發公司，如北京奇峰聚能科技有限公司、蘇州菲萊特能源科技有限公司、深圳飛能能源有限公司、上海中以投資發展有限公司、北京泓慧國際能源技術發展有限公司、唐山盾石磁能科技有限責任公司等，這和 15 年前的美國情況相似。
飛輪儲能工程分析及應用展望
某數據中心，需要500kVA UPS 86套，UPS共43MW。配套450kW ups飛輪儲能約86臺，工程造價、占地面積和蓄電池采用對比法分析。

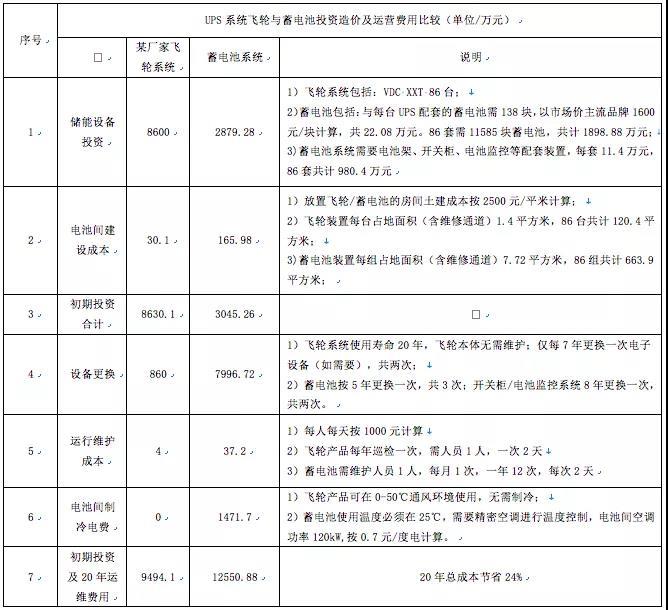

下表為某數據中心工程43MW UPS 飛輪儲能經濟分析。
表5. UPS系統飛輪與蓄電池投資造價及運營費用比較
可以看出，采用飛輪儲能技術比較傳統蓄電池技術，20年的TCO可節省24%，具有較高的經濟性。
現階段的應用問題與展望
1.存在的問題
高速飛輪儲能系統技術門檻較高，復合材料結構技術、磁軸承技術、真空中的高速高效電機技術仍然有一些亟待解決的課題：如復合材料的使用壽命評估、電磁軸承和高溫超導磁軸承的工程化應用問題、大功率高速電機轉子材料和結構設計問題以及高速軸系的機電耦合轉子動力學問題。
能量密度不夠高，能量釋放只能維持較短時間，一般只有幾十秒鐘。對于數據中心，飛輪儲能秒級的放電時間是否可靠存在考量。
2.應用的展望
對大型數據中心來說，飛輪UPS的優勢非常明顯。然而，在我國市場，飛輪UPS還是個新生事物，大家普遍在觀望等待。運營與采購分開，對綠色環保的重視程度不夠，以及創新風險成為制約飛輪UPS進入中國市場的主要原因。要改變這種狀況，非一朝一夕之功。有專家指出，兩者并行將持續一段時間。當然，我國積極倡導和推行運用可再生動力，開展以低能耗、低污染、低排放為根底的低碳經濟，環保儲能技術將成為我國社會經濟可繼續開展的必定選擇。
