摘 要: 調控絕熱壓縮空氣儲能系統(adiabatic compressed air energy storage system，A-CAES)的冷熱電產出以匹配供應對象隨季節不斷變化的負荷，對絕熱壓縮空氣儲能系統的實際應用具有重要促進作用。本文構建了絕熱壓縮空氣儲能系統的仿真模型，模擬系統充釋能過程以探究系統的冷熱電輸出特性；分析了一個典型生活小區在不同季節的冷熱電負荷變化；并將系統冷熱電產出與小區住戶冷熱電需求負荷進行匹配，得到二者之間的匹配性能；最后通過經濟性分析對比了常規供能小區與由A-CAES系統提供冷熱電的新型小區的供能成本。模擬結果表明：住戶冷熱量負荷在不同季節差異明顯，而電力負荷差異較小。冷凍水流量對冷熱電量產出影響較小，應取最低值以提高冷水品質。釋能階段膨脹機前預熱熱水流量可大幅改變冷熱電輸出。通過匹配系統冷熱電產出特性與小區負荷可得到夏季、春秋季和冬季的最佳預熱熱水流量為3.9、3.9和1.6 kg/s，夏季采用較高的熱水流量使產電量最大化為宜。經濟性分析發現由A-CAES系統供能的小區比常規供能小區年供能成本降低了23.1%，年供能成本節省156萬元，結合設備成本可得該系統靜態投資回收期為15.6年。
關鍵詞:
絕熱壓縮空氣儲能系統；變負荷；冷熱電三聯產
隨著社會經濟增長和可再生能源技術的迅速發展，產生了電網負荷供應波動大、晝夜電力需求不均的問題，而儲能技術能夠提供解決方案。電力儲能系統按照技術可分為機械儲能(抽水蓄能、壓縮空氣儲能、飛輪儲能)、電磁儲能和電化學儲能等。其中，壓縮空氣儲能(compressed air energy storage，CAES)系統具有高效、無地形限制、經濟性好等優點，在儲能領域有著極其廣闊的發展前景。
按照壓縮空氣儲能系統熱源分類，可分為燃燒燃料的壓縮空氣儲能系統、帶儲熱的壓縮空氣儲能系統以及無氣體預熱的壓縮空氣儲能系統。而絕熱壓縮空氣儲能(adiabatic compressed air energy storage，A-CAES)系統作為帶儲熱的系統中的一類，比燃燒燃料類系統經濟性更好，比無氣體預熱的系統能量密度與效率更高。
針對絕熱壓縮空氣儲能系統，國內外學者開展了大量運行模式及系統優化研究。劉明義等基于相同的基本配置，比較了絕熱壓縮空氣儲能系統、燃燒燃料的CAES系統以及帶煙氣回?zé)岬腃AES系統的能量轉換效率，模擬結果顯示A-CAES系統效率為63.17%，而前兩類系統均不超過50%。韓中合等比較了A-CAES系統內壓縮機與膨脹機均定壓運行以及壓縮機與膨脹機均滑壓運行的優劣，發現雙滑壓運行方式比雙定壓運行方式的?效率更高，?流密度也更大。何青等提出了變壓比的A-CAES系統，隨著儲罐壓力的下降，逐漸減少膨脹機串聯的級數，通過串并聯的方式來實現變壓比的分級膨脹。劉嘉豪等提出采用噴嘴配氣的方式改變膨脹機流量，研究結果表明，噴嘴配氣相比節流配氣功率可提高11.2%，總效率最大可提升9.4%。
除了能用于抵消電網負荷波動，以及儲存可再生能源產出的多余電力，絕熱壓縮空氣儲能系統也可用于冷熱電三聯產。張遠等構建了A-CAES技術應用于冷熱電聯產的系統模型，分析了冷熱電聯產模型和功輸出模型的能量輸出特性，研究表明冷熱電聯產模型最高能量利用系數為182.3%，最高?效率為77.7%，而功輸出模型最高能量利用系數與?效率相等，均為72.4%。Liu等對傳統絕熱壓縮空氣儲能系統做了改進，僅在第1級膨脹機前采用熱水預熱氣體，第2級膨脹機前不再預熱，并回收第1級膨脹機尾氣中的低品質熱量以預熱膨脹前氣體，改進系統的末級膨脹機后氣體可提供冷量，系統?效率提升了3%。
在實際應用中，冷熱電聯產的絕熱壓縮空氣儲能系統需要根據負荷的變化來調節電能輸出功率、冷量以及熱量。宋權斌等將一個以小型燃?xì)廨啓C(jī)為基礎的冷熱電聯產系統與壓縮空氣儲能系統耦合，通過改變?nèi)細夤┙o用戶、吸收式制冷設備和壓縮空氣儲能系統的比例來調節冷熱電產出量，結果顯示耦合系統供能成本比耦合前的冷熱電聯產系統供能成本最高可降低28.7%。Wang等提出當膨脹機處于部分載荷工況時降低轉速可以提高部分載荷工況的膨脹機效率，文中給出了當膨脹機輸出功率低于額定功率時應當采取的一系列最佳轉速，匹配最佳轉速后膨脹機等熵效率相較于額定轉速模式更高。He等分析了充能階段壓縮機級間換熱器冷卻水流量對冷熱電產出的影響，結果顯示，改變冷卻水流量可大幅調節冷熱電產出，對電量產出也具有一定影響。
居民生活小區是對冷熱電均有需求的典型供能對象。張鐵峰等調研了小區單個住戶的各類電器的用電特性，并以此建立家庭住戶工作日用電的負荷模型，模型顯示：住戶的工作日用電特性為早晚為用電峰值，夜晚與工作時段為用電低谷?？照{(diào)用電不同時段差異明顯。王連國調研了山東某住宅小區的供熱特性，給出了住房單位面積的熱負荷實時變化模型，模型顯示，住宅熱負荷在夜間為谷值，在早晨為峰值，其余時段為平值。朱仁洪等調研了不同面積的住宅在工作日與非工作日的實時冷量負荷，結果顯示，無論是否為工作日，住戶冷量負荷特征均為夜間和傍晚負荷大，白天負荷較小，但非工作日白天冷負荷高于工作日的冷負荷。
綜上所述，當前壓縮空氣儲能系統領域的研究多關注于系統優化和系統產出的調節，而針對系統負荷端的變化分析以及壓縮空氣儲能系統在典型負荷需求下的冷熱電輸出特性、系統輸出與負荷匹配等方面的研究不多。據此，本文構建了絕熱壓縮空氣儲能系統的仿真模型，模擬系統充釋能過程，分析冷凍水流量與預熱熱水流量對系統的冷熱電輸出特性的影響；分析了一個典型生活小區在不同季節的冷熱電負荷變化；將系統冷熱電產出與小區住戶冷熱電需求負荷進行匹配以獲取滿足負荷需求的系統運行參數；最后通過經濟性分析將常規供能小區的供能成本與由A-CAES系統提供冷熱電的新型小區的供能成本進行了對比。本工作對壓縮空氣儲能系統的實際應用具有一定的參考價值。
1 絕熱壓縮空氣儲能系統描述
本工作研究的絕熱壓縮空氣儲能系統由多級離心壓縮機、多級透平膨脹機、換熱器、儲罐、壓縮機組后的節流閥、膨脹機組前的節流閥等設備組成，系統結構為4級壓縮、3級膨脹，使用節流閥保證壓縮機和膨脹機都始終運行在固定的壓比下，即定壓運行模式。系統規格參數為：氣體儲罐容積為5000 m3，儲罐內最高壓力為10 MPa，最低壓力為4.588 MPa，壓縮機額定壓比為3.15，額定氣體質量流量10 kg/s，膨脹機額定壓比為3.18，額定氣體質量流量10 kg/s，膨脹階段氣體預熱熱水流量為1.6～4.144 kg/s。在上述系統規格參數的基礎上進行模擬，得到系統運行特性參數為：充能時長為8 h，充能階段壓縮機組功率為5.64 MW，釋能時長為7.2～7.7 h，釋能階段膨脹機組功率為2.96～3.15 MW，系統除了可充釋電能以外，還可向外界提供冷熱量，根據設定的水流量，確定熱水循環產出的熱水溫度為416 K，冷水循環產出的冷水溫度為278 K。系統如圖1所示，主要的運行參數見表1，表1前半部分至膨脹機前節流壓力的參數為系統規格參數，熱循環蓄熱溫度及以后的參數為系統運行特性參數。
圖1 絕熱壓縮空氣儲能系統
表1 絕熱壓縮空氣儲能系統運行參數
本文采用如下一些運行設定及假設：①系統使用了5個儲罐，分別為儲存壓縮氣體的儲氣罐、儲存壓縮階段產熱的熱水保溫水罐、儲存膨脹階段產冷的冷水保溫水罐以及分別供完冷熱之后的回收水罐；②系統產熱一部分用于釋能階段預熱膨脹氣體，其余全部供給用戶，系統產冷全部供給用戶，充當儲熱與儲冷介質的水每次循環時的初始溫度為環境溫度；③不同級數的壓縮機壓縮比相同，膨脹機也是如此。
2 儲能系統與經濟性模型
2.1 壓縮機模型
壓縮機消耗電能，其功耗計算式如下
式中，Wc為壓縮機功率；mc為氣體質量流量；hc,in為入口氣體焓值；hc,out為出口氣體焓值。本文參考了Zhang等[15]提出的估算離心壓縮機和軸流壓縮機非設計性能的計算式，以修正非設計工況下壓縮機的運行結果。
2.2 膨脹機模型
氣體進入膨脹機膨脹釋能，膨脹機輸出功率計算式如下
式中，We為膨脹機輸出功率；me為氣體質量流量；he,in為入口氣體焓值；he,out為出口氣體焓值?？紤]到膨脹機的非設計工況運行，本文使用了Wang等提出的膨脹機特征圖用于擬合模型。
2.3 換熱器模型
所有換熱器均為逆流換熱器，采用ε-NTU法建模。換熱量計算式如下
式中，Q為換熱量；ma為氣體流量；mw為用于換熱的水流量；ha,in、ha,out、hw,in、hw,out分別為氣體進出口焓值，水進出口焓值。與氣體換熱后的水進入儲水罐內，不斷混合，最終水溫計算式如下
式中，hmix為儲罐內水單位質量焓值；mi為模擬過程單次積分時間(20 s)內水質量流量；hi為該段時間內通過吸收壓縮熱產出熱水的單位質量焓值。通過水的單位質量焓值和壓力可使用狀態方程計算出儲罐內熱水的最終溫度。
2.4 氣體儲罐模型
采用質量方程和能量方程建立了儲罐的動力學模型，儲罐內氣體質量和內能變化計算式如下
式中，Mst為儲罐內氣體質量；ust為氣體單位質量?jī)?nèi)能；mst,in為進入儲罐的氣體流量；mst,out為出儲罐的氣體流量；hst,in為入儲罐的氣體焓值；hst,out為出儲罐的氣體焓值；Ken,st為儲罐和環境的傳熱系數；Ast為儲罐和環境換熱的表面積；Tst與Ten為儲罐溫度和環境溫度。
2.5 節流閥模型
氣體通過節流閥的過程為等焓過程，式中hin和hout為進出節流閥的氣體焓值。
2.6 經濟性參數模型
該系統成本分兩部分：運行成本即壓縮機耗電電費和系統內各設備成本。收益則來自三部分：膨脹機產電的電費，壓縮階段產熱的熱量?jī)r(jià)值以及膨脹階段產冷的冷量?jī)r(jià)值。系統年總利潤(ATP)計算式如下
值得注意的是，壓縮過程產熱部分用于釋能階段預熱膨脹空氣不計入熱量?jī)r(jià)值，供給用戶的熱量才計入熱量?jī)r(jià)值中。式中，Qheat為壓縮熱量；Qcool為冷量；Qpreheat為預熱氣體熱量；Cpeak為峰值電價；Cvalley為谷值電價；Cheat為參考中小型燃煤鍋爐的熱量?jī)r(jià)格；Ccool為冷量?jī)r(jià)格，該價格為結合空調實時用電價格以及假定空調能效比為3.2計算而得。這些能量?jī)r(jià)格分別為225.97元/GJ、97.64元/GJ、43.76元/GJ、29.233元/GJ。峰谷電價的運行時段見表2。
表2 峰谷電價運行時段
設備總成本(TIC)計算式如下
式中，IC為系統內各設備的成本，成本計算式見表3，由于水循環的設備成本較低，因此本文僅考慮壓縮機、膨脹機、儲罐以及換熱器的成本，其他費用如安裝費用、工程建設費用、預備費等按照系統設備總費用的20%估算。
表3 系統設備費用計算式
最終給出系統的靜態投資回收期(SPP)計算式如下
3 冷熱電供應對象負荷特性分析
本文中冷熱電供應對象為一個含660戶住戶的小區。假定每戶人口數為3人，住宅面積為100 m2。住宅電力負荷特性在夏季和非夏季的區別在于夏季有空調用電，夏季與非夏季電負荷變化趨勢類似，早晨與凌晨前晚上為用電高峰，而凌晨后至清晨以及10:00—17:00點的工作時段為用電低谷，為典型的工作日用電規律；住戶冷負荷只存在于夏季，由空調用電按照空調能效比計算得到；住宅熱負荷分冬季的供暖熱負荷和四季的日常用熱水的熱負荷，因此冬季熱負荷大于其他季節的熱負荷。
圖2為一戶住宅單日用電負荷的簡化模型，柱狀圖中綠色部分為空調用電，黃色部分為除空調以外的電器用電，假定夏季與非夏季用電特性的區別僅在于是否有空調用電，則黃色部分為非夏季住戶的用電功率變化，而疊加后的柱狀圖為夏季住戶的用電功率變化。小區的冷量需求是根據空調用電反推而得：根據圖2給出的空調用電需求，并假定空調能效比為3.2，可得住宅單日冷量需求為0.15 GJ。小區熱量供應分為2個部分：冬季供暖和全季節恒定供生活熱水。冬季供暖熱量為一戶單日消耗0.2592 GJ。全季節單人單日恒定熱水供應為50 L，溫度為50 ℃，假設該熱水加熱前溫度為環境溫度即300 K，供熱前后熱水溫差較小，取平均定壓比熱容為4.181 kJ/(kg·K)，則單人單日熱量負荷為0.00475 GJ，假定一戶3人，則一戶單日消耗熱水的熱量為0.01425 GJ。圖3為住宅單日熱量負荷模型，圖中橙色部分為固定的熱水需求，綠色部分為實時供暖負荷，冬季單日熱量負荷為兩者之和即0.273 GJ，非冬季只有熱水的熱負荷為0.01425 GJ。整合上述單一負荷的模型，可得整個小區的不同季節的冷熱電負荷分時變化如圖4所示，圖中用電負荷未區分夏季與非夏季，這是因?yàn)榭照{(diào)耗電已經換算為冷量負荷，不應再納入電力負荷部分。
圖2 住宅單日用電負荷
圖3 住宅單日熱量負荷
圖4 小區冷熱電負荷分時變化
綜上所述，住宅小區的冷熱電負荷需求特征可總結為：全季節電力負荷特性一致；只有夏季有冷量需求；冬季熱量負荷遠遠大于其他季節的熱量負荷。
4 系統冷熱電輸出特性
小區住戶不同季節冷熱負荷的差異對系統冷熱量產出的調節范圍提出了要求，需尋找能夠大幅改變冷熱量產出的系統調控參數。
本文研究的調控參數共兩個：釋能階段預熱熱水流量和釋能階段冷凍水流量。冷凍水為膨脹機和節流閥后的換熱器中的換熱介質，用于吸收膨脹機和節流閥產生的冷量。預熱熱水為充能階段冷水吸收壓縮熱后的產物，通入膨脹機前的換熱器中用于預熱膨脹前氣體，預熱熱水流量決定了進入膨脹機前氣體的溫度，對于系統冷熱電的產出有著極其重要的影響。
圖5為不同冷凍水流量下的冷熱電量產出和冷凍水溫度，所有工況點下預熱熱水流量均為1.6 kg/s以保證冷量產出最大化且膨脹后氣體與冷凍水換熱不會導致冷凍水結冰。隨著冷凍水流量從2.5 kg/s升至5.0 kg/s，冷凍水溫度從278 K升至288 K，冷量從23.5 GJ升至25.5 GJ，電量產出和熱量產出基本不變化?？梢?jiàn)冷凍水流量對冷熱電產出的調控能力極低，但對冷凍水的品質有著重要影響，可選用2.5 kg/s使冷凍水溫度最低。
圖5 不同冷凍水流量下的冷熱電量產出和冷凍水溫度
圖6為不同熱水流量下的冷熱電產出，所有工況點冷凍水流量均為2.5 kg/s。隨著熱水流量從1.6 kg/s升至4.144 kg/s，熱量產出和冷量產出均呈現下降趨勢，而電量產出呈現上升趨勢。熱量產出范圍為0～107 GJ，冷量產出范圍為0～23.5 GJ，電量產出范圍為76.87～87.61 GJ。熱量產出下降的原因是供給用戶的熱量是充能階段產熱減去釋能階段預熱量，因此預熱熱水流量越大，供給用戶的熱量呈現線性下降趨勢。冷量產出下降的原因是隨著熱水流量的增加，氣體預熱充分，通過膨脹機后溫度也隨時上升，當熱水流量為2.4 kg/s時，產出冷量為0，說明此時膨脹機后氣體溫度已經超過環境溫度。電量產出上升的原因是隨著預熱熱水流量的上升，膨脹機前氣體預熱更充分，但熱水流量在升至3.0 kg/s后膨脹機電產出基本不再提升，這說明此時即使進一步提升熱水流量，空氣預熱后的溫度也不再上升，電量產出基本達到最大值。
圖6 不同預熱熱水流量下的冷熱電量產出

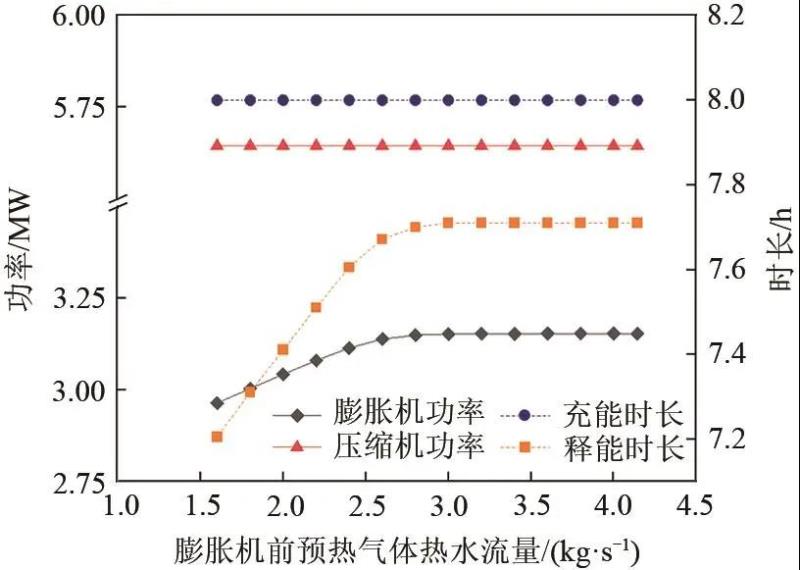

為進一步解釋冷熱電產量隨預熱熱水流量的變化規律，圖7給出了系統在不同預熱熱水流量下的充能階段和釋能階段的功率以及時長。壓縮機組功率恒定為5.64 MW，充能時長恒定為8 h，因?yàn)樽宰兞績H影響釋能階段氣體的溫度，對充能階段無影響。隨著預熱熱水流量自1.6 kg/s升至4.144 kg/s，釋能階段膨脹機組功率自2.96 MW升至3.15 MW，而釋能階段的時長自7.2 h上升至7.7 h。釋能時長上升的原因是氣體溫度上升導致密度下降，隨之氣體質量流量下降，釋能時間延長。氣體溫度上升的過程中，氣體通過膨脹機的焓變?cè)龃螅覛鉁馗咏蛎洐C(jī)額定工作溫度，膨脹機輸出功率上升。釋能時間與膨脹機功率均上升，因此輸出的總電量上升。隨著釋能時長的上升以及本身預熱熱水流量的上升，用于供給用戶的熱量即呈現下降趨勢。冷凍水溫度隨著氣體溫度的上升而下降，冷凍水溫度是決定冷量大小的主要因素，釋能時長的小幅度增長對冷量產出影響不大。
圖7 不同預熱熱水流量下的充釋能功率和時長
5 儲能系統冷熱電聯供與負荷匹配特性與經濟性
在獲得了系統冷熱電輸出特性與住戶單日冷熱電的負荷后，需將兩者進行匹配，給出滿足住戶小區不同季節冷熱電負荷的釋能階段預熱熱水流量。
關于壓縮空氣儲能系統向小區供應冷熱電量的方式本文提出以下3點假設：①冷熱電量供應小區的過程無損耗；②系統充釋能時段參考峰谷電價運行時段，系統充能時段為谷值電價時段，為23:00至次日7:00，系統釋能時段為峰值電價時段，為7:00—11:00和19:00—23:00；③若膨脹機輸出功率大于小區需求，則多余電力入網，按峰值電價計算收益。對于產出的多余熱量與冷量則棄用，不計入收益。
由圖4的小區冷熱電負荷分時變化可得660戶的小區單日冷負荷為98.8 GJ；冬季單日熱負荷為180.5 GJ，非冬季單日熱負荷為9.4 GJ；全季節單日電負荷為57.74 GJ。由系統輸出特性圖6可知，所有工況點電量產出均大于57.74 GJ，現需根據不同季節的單日冷熱負荷，匹配滿足冷熱負荷的膨脹機前預熱換熱器的熱水流量，預熱熱水流量的選取原則為：在滿足冷熱需求的前提下，盡可能提高電量產出以實現收益最大化。
圖8為系統冷熱電聯供與小區負荷匹配圖，以春季為例說明匹配過程，在冷熱電產出特性圖上做出熱量負荷線，與熱量產出特性線交點橫坐標為3.9 kg/s，由于冷熱產出隨著熱水流量的增加而降低，因此選取冷熱負荷線與產出線交點左端的工況點才滿足冷熱需求，但電力產出隨著熱水流量的增加而增加，因此需在滿足冷熱負荷的前提下選取最右側的工況點以實現電量產出最大化，最終選取3.9 kg/s作為春季預熱熱水流量。夏季與冬季采用與上述類似的匹配方法，冬季熱量負荷為180.5 GJ，超出了系統輸出熱量范圍，因此選取1.6 kg/s使熱量產出最大化為107 GJ，剩余熱負荷由鍋爐補充。夏季冷量負荷為98.8 GJ，也超出了系統輸出冷量范圍，因此選取1.6 kg/s使冷量產出最大化為23.5 GJ，剩余冷負荷由空調補充，熱量負荷為9.4 GJ，而此時產出為107 GJ，也滿足需求。綜上，滿足系統夏季、冬季以及春秋季冷熱負荷的最佳預熱熱水流量分別為1.6、1.6和3.9 kg/s。
圖8 系統冷熱電聯供與小區負荷匹配

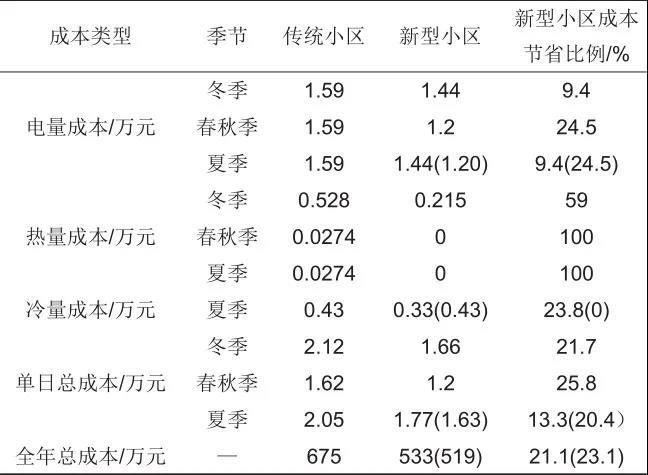

本文比較了常規供能小區與由A-CAES系統提供冷熱電的新型小區的供能成本。常規供能小區由燃煤鍋爐供熱，空調供冷，電網實時供電；新型小區與A-CAES系統視為整體，冷熱量不足部分由空調及鍋爐補充，電網供電，若A-CAES系統產出的電量大于小區需求則送入電網，按照峰值電價計算收益。表4為常規供能小區與新型小區供能成本對比，由表可見耦合了A-CAES系統后的小區在冬季、春秋季節和夏季相較于常規供能小區分別節省了21.7%、25.8%和13.3%的供能成本，夏季節省成本明顯低于其他季節。通過比較新型小區春秋季節和夏季成本后發現，夏季的冷量成本比春秋季單日降低了1000元，而夏季的電量成本比春秋季高出2200元，兩者熱量成本均為0，可見夏季為產出成本為1000元的冷量而損失了成本為2200元的電量，系統自產冷量的模式經濟性差。若夏季也采用3.9 kg/s的預熱熱水流量以產出最大電量，而冷量全部由空調供應，則夏季節省成本比例為20.4%，高于1.6 kg/s的節省成本比例13.3%。在這一運行策略下，整合CAES系統的小區年供能成本可節省156萬元，所節省的年供能成本即為系統年總利潤（ATP），結合表5所示的系統各部件成本，可得靜態投資回收期（SPP）為15.6年。
表4 常規供能小區與新型小區供能成本對比
表5 系統各部件成本
6 結 論
（1）住宅小區的冷熱電負荷需求特征可總結為：電力負荷方面，夏季與非夏季的用電特性區別為是否使用空調，當絕熱壓縮空氣儲能系統承擔全部冷量后，全季節電力負荷特性一致。冷量負荷方面，只有夏季有冷量需求；熱量負荷方面，冬季熱量負荷遠遠大于其他季節的熱量負荷。
（2）為滿足不同季節的負荷需求，尤其是季節差距較大的冷熱負荷，本文探究了兩個系統調控參數：預熱熱水流量和冷凍水流量。其中，預熱熱水流量能有效調控系統單日冷熱量的產出，對電量產出也有一定影響。而冷凍水流量基本只影響冷水品質，因此建議選取定值2.5 kg/s使冷凍水品質更高。
（3）匹配系統冷熱電產出與小區負荷，即在盡可能滿足冷熱負荷的條件下選取電量產出最大化的運行參數，得到夏季、冬季以及春秋季的預熱熱水流量分別為1.6、1.6和3.9 kg/s。但在后續經濟性分析中發現夏季采用3.9 kg/s的熱水流量，而冷量負荷全部由空調承擔的模式節省成本比例為20.4%，高于1.6 kg/s工況的13.3%，因此夏季采用較高的熱水流量使產電量最大化為宜。
（4）比較了常規供能小區與由A-CAES系統供能的新型小區的供能成本，發現新型小區相較于常規供能小區在冬季、春秋和夏季分別可節省21.7%、25.8%和20.4%的單日供能成本。年供能成本可節省156萬，系統的靜態投資回收期為15.6年。
第一作者：夏琦（1999—），男，碩士研究生，研究方向?yàn)閴嚎s空氣儲能系統優化，E-mail：xiaqi19991104@stu.xjtu.edu.cn
第一作者：鄧建強，教授，研究方向?yàn)閴嚎s空氣儲能技術，高效化工機械與設備，制冷與熱泵技術及其應用，E-mail：dengjq@xjtu.edu.cn。
