中國儲能網訊：7月9-10日，由中國化學與物理電源行業協會儲能應用分會聯合江蘇省電機工程學會、國網江蘇省電力公司電力科學研究院、國網四川綜合能源服務有限公司、國網浙江綜合能源服務有限公司、中國能源建設集團江蘇省電力設計院有限公司、中國科學院電工研究所儲能技術組等單位共同主辦的“第五屆全國電網側暨用戶側儲能技術應用高層研討會”在江蘇南通文峰酒店召開。
在本次會議上，廣州智光儲能科技有限公司建設運維部經理唐雙喜分享了主題報告《高壓級型儲能電站的安全與運維技術》。現在，小編經過授權，將演講內容整理如下：
唐雙喜：各位嘉賓、同行，早上好！我是來自廣州智光儲能科技有限公司，今天在這里非常榮幸和各位一起探討和學習。
我今天介紹的是高壓級聯型儲能電站安全與運維技術，所以我們會講到的是一些實際的東西。主要分為四個方面介紹，一個是儲能發展背景，第二是儲能電站風險點，第三是儲能電站的安全，第四是儲能電站的運維技術。
儲能電站發展背景，這幾天專家講的非常多，儲能電站目前的大背景就是雙碳目標，“碳中和，碳達峰”，這個是在習大大的倡導之下的雙碳目標，故新能源的發展迎來更大機遇。而新能源的消納和可調控也是目前要解決的問題，這樣，我們的儲能就站在風口之上了。而儲能系統里面最高效、最便捷的也正是電化學儲能系統。其實我在這里插一句，剛才趙總也介紹了，最早大型的儲能系統是國網張北風光儲項目，這是國內最早的，應該是2012年。其次是2014年南方電網深圳寶清儲能電站項目，該項目也是國家863儲能科研項目，廣州智光有幸參與其中高壓級聯型儲能系統的研發與供貨，那一年我們正式跨入儲能行業，從2014年到今年，我們?cè)谶@個行業深耕了將近6個年頭，積累了很多經驗。
自2014年開始之后，2017年~2020年，山西省和廣東省開始了儲能系統在火電廠AGC輔助調頻中應用，廣州智光都參與了。廣州智光目前在火電廠AGC輔助調頻應用中有6個項目的業績。
昨天新風光的任總也介紹了高壓級聯型儲能技術。一直以來，廣州智光在高壓級聯型儲能技術方向上孤軍奮戰，昨天任總的介紹，讓我們看到了高壓儲電技術路線上的同行者，也希望以后有更多的同行在這條儲能技術路線上出現，我們把高壓級聯儲能技術做的更加完美，產品更加經濟，讓高壓級聯型儲能技術更上一層樓。
第二，我講一下儲能電站的風險點。主要是四個方面：設計，人員、管理和設備。
設計是指設計上存在缺陷，或者設計不合理，或者產品選型不規范，都可能有這樣的問題存在。人員主要是指后期的安裝調試及其運維人員，安裝調試和運維工程師，素質參差不齊。管理主要是電站的運維管理，存在制度缺失，管理不規范等。還有就是設備，整個儲能電站有很多高低壓電氣設備，而最關鍵的設備就是電池系統，昨天有很多專家介紹了電池系統：電池系統存在燃燒爆炸的風險。
本頁是電池的風險簡單介紹。電池系統安全事故的誘發因素主要有四個方面，分別是電池的本體，外部激源，運行環境及管理系統。所以為了提高在儲能運行過程中電池系統的安全性，我們要針對這些因素來設計和避免。過往，還是現在，全國及全世界儲能電站曾出現過一些大的事故，解決儲能電站的安全問題有賴于各位同行一起努力。
接下來，介紹儲能電站的安全設計。今天主要介紹的是高壓級聯型儲能電站的安全設計。首先向大家做一個高壓級聯型儲能系統的技術鋪墊介紹。這個跟昨天任總介紹的差不多，原理圖是一樣，就是采用H橋級聯型電力電子拓?fù)浣Y(jié)構，每相由多個PCS功率單元串聯在一起，每一個PCS功率單元對應一個電池簇，這綠顏色的就是電池簇，中間有4個IGBT圖標的就是PCS功率單元。這種高壓級聯型電力電子技術其實已經非常成熟了，上個世紀末的90年代，最早是應用在國內的高壓變頻器產品上，國內很多做電力電子技術研究與應用的同行把這種技術在高壓變頻器行業成熟應用，后來又成熟應用在SVG行業，如今又走進了儲能行業。
這張儲能系統一次原理圖與高壓SVG一次原理圖有99%的相似性。簡單說一下核心：高壓級聯型儲能技術最優的特點就是沒有電池簇的并聯，及優良的電池均衡特性，后面會介紹。我們廣州智光也一直在大容量的儲能項目，倡導使用高壓級聯型儲能技術。在高壓級聯型儲能技術安全方面我們主要做了如下工作。
一個是規范設計：所有的設計必須參考國家標準，按照規范執行，這是最起碼的。無論是電氣規范還是儲能行業及國家標準，一定要嚴格執行。我們建議在大型的儲能電站有一套成熟的設計程序，有可研，有風險評估，最后還有安評。
二是產品選型方面。我們要求所有儲能系統內的產品一定有型式試驗報告和認證的，特別是PCS，電芯，及電池管理系統。
三是大家最關注的電池消防設計。目前儲能電站消防設計的國家標準沒有頒布，都是參考建筑行業的消防設計標準。消防設計的原則一定做到：提前預警與聯動，有效消防，防止復燃。目前了解到，行業內很多消防系統，投運后沒有經過第三方的測試，消防系統是否能正常動作，打一個問號。我們要求所有的儲能電站在正式投運之前進行消防系統的第三方測試驗收，這是比較安全和規范的做法。
四是要專業的技術隊伍。無論是儲能電站的工程設計，產品設計，還是安裝調試及運維，都要求有專業、技術過硬的隊伍。
針對儲能電站的設計講一下我的觀點。儲能電站的設計包括很多點，我列出了其中幾個典型。
一個是PCS、BMS和EMS之間的保護聯動。目前行業內，有的做PCS，有的只做電池管理系統。大家知道，一個儲能電站是一個集成的系統，包括的東西很多，不能自家只管自家的產品，一定要把各家的產品密切聯合起來，配合好，這是很關鍵的。
提前預警。提前預警有很多的方面，主要是通過BMS做到提前的預警，還有就是消防的提前預警。根據最新還沒有頒布的儲能系統消防國家標準要求，以后我們的儲能系統都要裝設可燃?xì)怏w探測器。估計之前投運的儲能電站將面臨消防改造，但我覺得這還是非常有必要的。
溫度控制及散熱系統設計。目前儲能的溫度控制及散熱系統，專業名詞叫儲能電站熱管理系統。儲能電站熱管理系統和BMS電池管理系統都會把溫度相關檢測信號傳輸給EMS系統，但同時也要求熱管理系統與BMS電池管理系統之間的有信息交換。通過控制電芯的溫度來調整熱管理系統控制策略，做到電芯溫度的良好均衡性。電芯溫度的良好均衡特性，對延長電芯使用壽命，提高電芯的安全性非常重要。
還有就是大家比較關心的高壓級聯型技術的電池簇的絕緣與安全性。剛才大家看了這個圖，也知道整個電池簇是在高電壓的環境下運行的，而電芯額定電壓只有3.2伏，怎么在高電壓的環境下安全運行？所以大家對電池簇的絕緣和安全性很關注，我們也做了很多研究，目前已經非常成熟和安全。

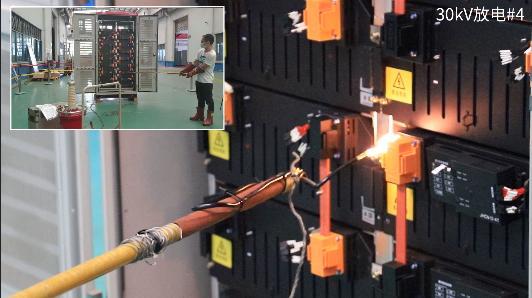

首先電池簇框架絕緣性一定非常好，還有就是：萬一電池簇發生絕緣擊穿或者高壓接地現象，不能對電池造成任何的電氣損害，比如說漏液，冒煙，起火，爆炸。我們廣州智光在這么多年研發設計及實施過程中，所有的電池簇框架絕緣要滿足35000V耐壓要求。這是我們?cè)囼?yàn)站做的一個實驗，包括了電池簇框架耐壓試驗，及電池簇接地放電試驗。電池簇在不同的電壓等級，對電池簇不同的位置點進行放電。
大家看圖片上，試驗人員通過高壓放電槍對電池簇其中一個點在靠近做接地放電試驗，放電點產生放電弧光，持續過程中，電池沒有發生漏液，冒煙，起火，爆炸等任何現象。

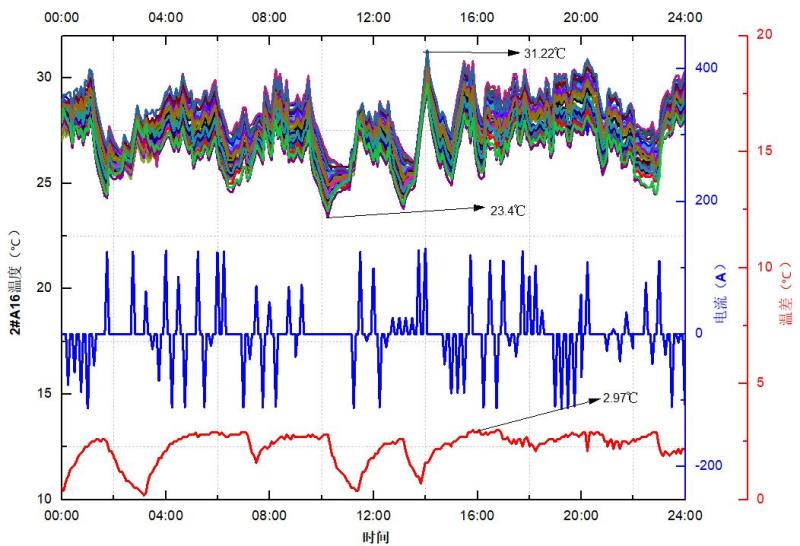

電池簇溫度均衡性設計，大家也知道電芯的使用壽命和安全對溫度的要求是非常嚴格的。廣州智光從2014年開始儲能系統研發設計，這么多年一直在不斷優化，不斷的進步，這個圖是我早幾天在現場提取的某一個電池簇24小時的數據統計分析后的曲線圖，這個圖是幾個曲線的集合，橫坐標是時間軸，縱坐標有溫度和電流及溫差值。
最上面的曲線，是整簇所有溫度測點的曲線疊加，中間藍顏色的是當前電池簇運行的直流電流，電流大的時候溫度往上走，沒有電流的時候溫度往下走。最下面的紅色曲線是本簇電芯溫度的最高溫度與最低溫度的差值曲線，溫度差最高值控制在2.97℃。也就是說：本簇所有電芯溫度，電芯之間最大溫差在3℃范圍內。
這可以說是一個比較優秀的電芯溫度均衡性控制。只有良好的電芯溫度的一致性，我們電芯的使命壽命和安全性才會得到保證。
無電池簇并聯設計。目前行業內的儲能系統設計，都有成組的電池簇并聯，昨天一位嘉賓也介紹了：有電池簇的并聯勢必有電池簇間的環流產生，也同樣會產生電池簇間的不均衡性。甚至電池簇的并聯過多，還會觸發安全風險。

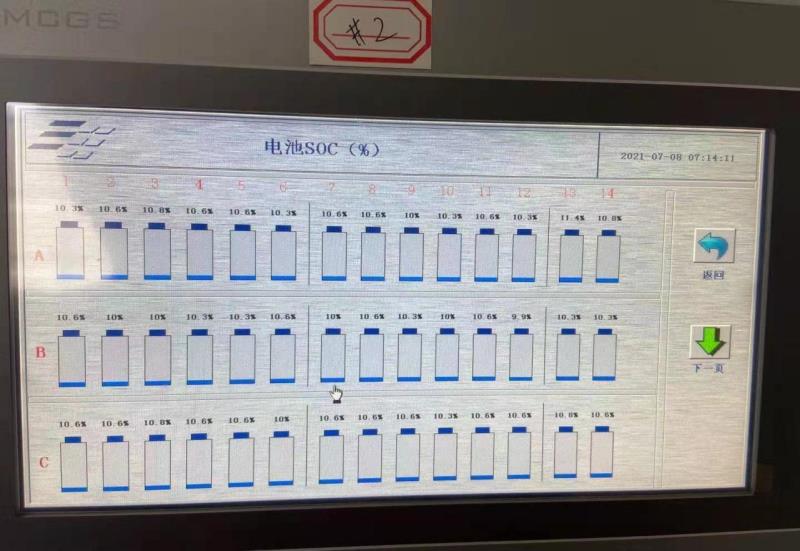

上圖是我7月8號從一個現場截取的圖片，這是其中一個火電廠調頻項目的電池最后放電截止之后SOC的情況：一共42簇，簇最高SOC是11.4%，最低是9.9%，最大SOC差值在1.5%，這個一個非常優秀的電池均衡特性，這也和采用高壓級聯型儲能技術分不開的。高壓級聯型儲能系統設計，沒有電池簇并聯，電池簇和電池簇之間是相互獨立的，可以單獨進行充放電控制。
我們廣州智光也一直倡導無電池簇并聯的設計理念。
以上是我介紹的儲能電站安全設計方面的內容，接下來講一下儲能電站的運維技術。廣州智光目前有7個自己獨立運維管理的儲能電站，就此，我們也向大家做一個簡單交流。
運維方面從五個方面介紹，一個是人員，二個是制度與管理，三是安全工器具及備件，四是應急處理機制，五是電站經濟性分析。
電站運維的人員是最關鍵的。首先一定有高素質專業的運維團隊，要求每一個站員持證上崗，至少有高壓電供證，這是最基本的要求。人員一定要經過培訓和考試上崗，并定期培訓和考試，每周要求進行班例會和工作總結，月度也有總結，反復強調安全意識，無論是人身安全還是設備安全。
電站運行，一定有人值班，特別是大的儲能電站一定有人值班，基本上24小時?，F(xiàn)在我們運維的基本上是調頻電站，火電廠調頻電站都是24小時運行的。
制度與管理。電站的相關制度一定要健全，最起碼的是電站的運維管理制度，運維規程，上墻制度等等。制度里面的兩票三制，一定要嚴格執行。嚴禁一個人在電站進行作業與操作，至少有兩個人：一個操作，一個監護。制定自檢和檢修計劃：儲能電站的檢查是非常重要的，一定要制定檢修計劃，一定要做到月度有小有檢，年度有大檢。 建立健全的臺賬：包括設備臺賬，運維臺賬，故障臺賬等等。
安全工器具和備品備件：電站需要配置必備的該安全工器具，安全工器具年度檢驗。針對故障率高的、易損的器件，要配置備品備件，建立備件臺賬。
應急處理機制：建立應急處理機制與預案，特別是火災應急處理機制。定期舉辦消防演練，每年至少兩次消防演練，讓參與運維的人員親自參加和主導，讓他們非常熟練整個演練過程，如果真的發生意外情況他們能夠做到鎮靜處理。
最后是電站的經濟運行分析：一個電站，安全運行是第一位，其次做到經濟運行，也就是要賺錢。需要針對電站實際運行情況，設計電站最優的運行策略。優化電站的運行模式，減少電站的日常損耗。調整電芯的運行策略，最大延長電芯的使用壽命?？焖賹?shí)現故障恢復，提高電站的投用率。
今天的分享就到這里，謝謝大家。
