中國儲能網訊：6月23日，由中國化學與物理電源行業協會儲能應用分會和中國儲能網聯合組織的“第八期中國儲能產業巡回走訪調研團”走進平高集團西團電網側22.68MW/39.6MWh儲能電站項目（下稱“西團儲能電站項目”）。西團儲能電站項目相關負責人接待了調研專家團一行，并陪同在現場參觀、做細致講解。
西團儲能項目站址位于江蘇省鹽城市大豐區西團鎮新建路，退役西團35kV變電站內，占地面積近4000m2，站址周圍交通較為便利，靠近220kV富強變電站，站址周圍有生活水源管網，有效的解決了生活用水、施工用水。西團儲能電站建設規模為22.68MW/39.6MWh。本期新建18個預制艙式儲能電池，每組預制艙功率1.26MW，容量2.2MWh。
西團儲能電站采用半戶內式布置排列，全場區主要由1個消防泵房和預制艙式儲能電池區及一座兩層綜合樓組成，站區主要分為四個區域，進站大門位于站區東南側。站內由工形道路分隔開來，南北兩側和東側為蓄電池預測艙設備區域及消防泵房。西側為開關站：開關主控樓綜合用房主要由、主控二次設備室、消防控制室、高壓室、低壓室、SVG室(預留)、PCS室，資料室和洗手間及輔助用房組成。
設備選型
1、升壓變：升壓變壓器采用13型戶內干式變壓器，低壓側采用雙分裂繞組。
2、儲能變流器（PCS）：儲能變流器容量630kW，交流側電壓400V±10%，直流側電壓600-900V。

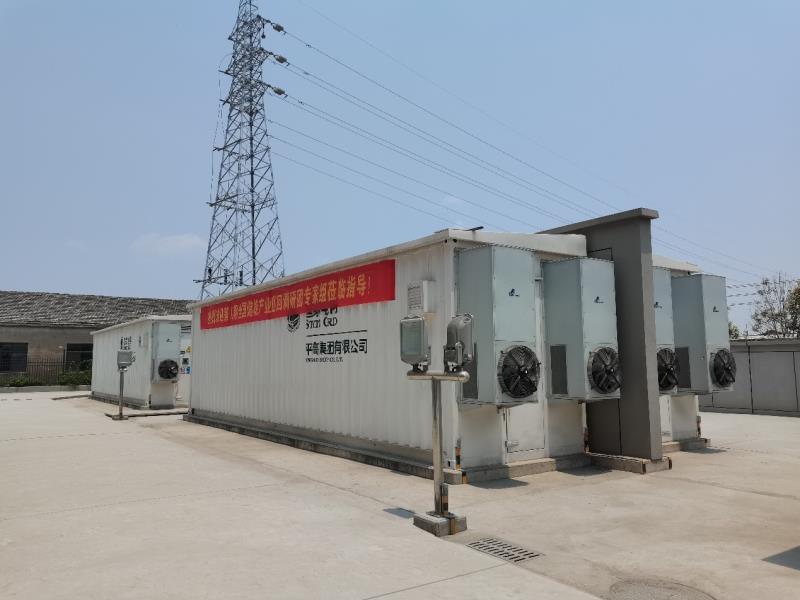

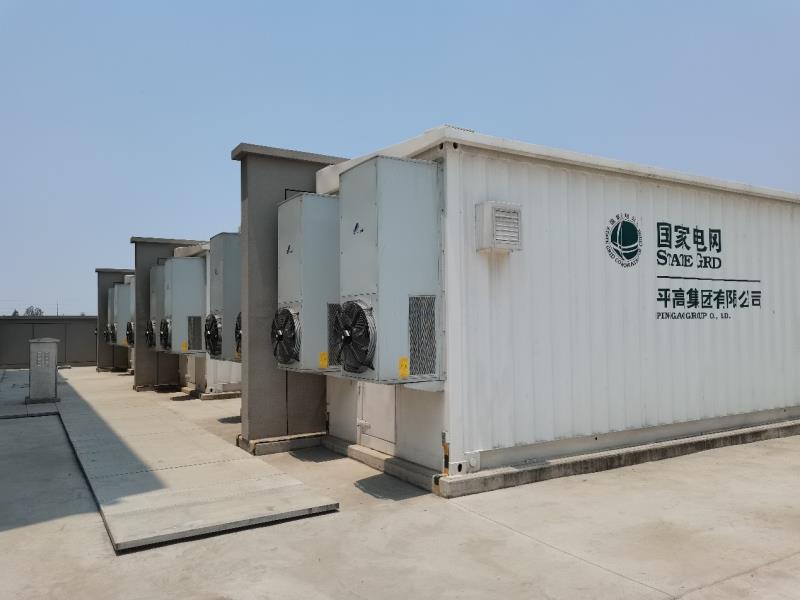

3、儲能電池：儲能電池采用戶外預制艙式布置，單組預制艙功率：1.26MW，容量2.2MWh，電池單體充放電深度:不小于85%。
4、開關柜35kV：35kV開關柜采用金屬鎧裝移開式開關柜，額定電壓35kV，額定電流1250A，額定開斷電流25kA。
5、站用變35kV：35kV站用變采用戶內干式變壓器，容量1600kVA，接線形式Dyn11,阻抗電壓UD=6%。
6、開關柜10kV:10kV 開關柜選用 KYN28-12 型移開式金屬封閉開關柜，1250A，額定開斷電流 31.5kA。
7、站用變10kV：10kV站用變采用戶內干式變壓器，容量1600kVA，接線形式Dyn11，阻抗電壓UD=6%。
一次設備
一次設備布置在站區內的綜合樓中。其中：儲能變流器（PCS）36臺、干式變壓器9臺、35kV就地?cái)嗦菲鞴?臺。
西團項目?jī)?chǔ)能站中每組預制艙式儲能電池功率/容量為1.26MW/2.2MWh,包含兩個儲能單元容量為1.1MWh，每個儲能單元連接1臺630kW的儲能變流器（PCS），4臺儲能變流（PCS）兩兩并聯分別接入1臺容量為2800kVA雙分裂升壓變壓器的低壓側兩個分裂臂上，形成1個升壓?jiǎn)卧?，?chǔ)能電站共形成9個升壓?jiǎn)卧Ｃ總€(gè)儲能升壓?jiǎn)卧?臺2800kVA就地升壓變、4臺630kW儲能變流器（PCS）及1臺35kV就地?cái)嗦菲鞴窠M成。每2臺630kW儲能變流器對應一個1.26MW/2.2MW預制艙式儲能電池。
二次設備

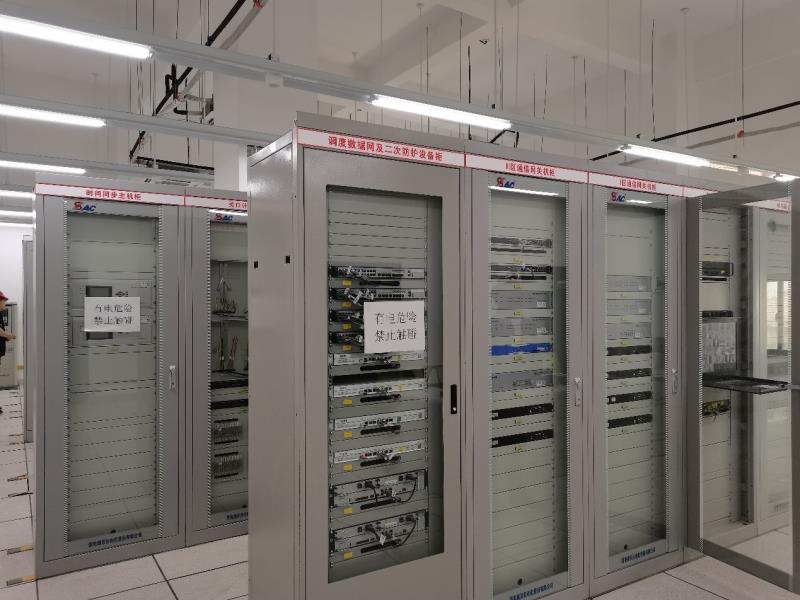

二次設備室。全站設置一個二次設備室，布置所有二次設備模塊，含1個站控層設備模塊、1個公用設備模塊、1個直流電源系統模塊及交流系統柜等。
系統結構。根據《儲能電站計算機監控系統技術規范》系統結構為網絡拓?fù)涞慕Y(jié)構形式，結構應分為兩部分：站控層和間隔層，層與層之間應相對獨立。采用分層、分布、開放式網絡系統實現各設備間連接。
柜體要求。間隔層二次設備、通信設備及直流設備等二次設備屏柜蓄電池柜、UPS電源柜、交流柜采用了2260×800×600mm（高×寬×深）屏柜。
消防系統
消防電氣?；馂?zāi)自動報警及聯動控制系統、事故照明、風機等；消防電源引自場變配電母線分段（雙路供電末端切換）。
消防給水及滅火設施。移動式冷卻水系統、消火栓給水系統；場地消防用水量、消防水泵房。
預制艙式儲能電池消防。采用氣體濃度探測裝置，重點探測 H2濃度并預警，將其采集的信號接入BMS系統。并采用七氟丙烷氣體與細水霧（水消防）雙重消防系統；預制艙式儲能電池內進行防爆設計。
其他滅火系統。綜合樓、消控室、值班室、水泵房、升壓變室、二次設備室、電池艙均設有手提式干粉滅火器；推車式干粉滅火器。
控保系統
智輔系統。本站配置1套智能輔助控制系統實現圖像監視及安全警衛、火災報警、消防、照明、采暖通風、環境監測等系統的智能聯動控制，實時接收各終端裝置上傳的各種模擬量、開關量及視頻圖像信號，分類存儲各類信息并進行分析、計算、判斷、統計和其它處理。智能輔助控制系統包括圖像監視及安全警衛子系統、火災自動報警及消防子系統、環境監測子系統等。
主要功能。智能輔助系統主要考慮對全站主要電氣設備、關鍵設備安裝地點以及周圍環境進行全天候的狀態監視，以滿足電力系統安全生產所需的監視設備關鍵部位的要求，同時，該平臺滿足儲能電站安全警衛的要求。
聯動控制。通過和其它輔助子系統的通信，可以實現用戶自定義的設備聯動，包括現場設備操作聯動，火災消防、門禁、、環境監測、報警等相關設備聯動，并可以根據儲能電站現場需求，完成自動的閉環控制和告警。能與周界報警系統、火災報警系統實現聯動報警；能與攝像機的輔助燈光系統進行聯動；能與通風系統實現聯動，完成自動的閉環控制和告警。
項目建設
建設期間不定期召開工程協調會40余次，檢查工程質量、進度、造價、技術管理工作落實情況，及時協調工程建設有關問題，提出改進措施，重點解決了物資供應、停電計劃以及施工人員配合等方面問題，確保了工程的順利進行。跟蹤物資生產和到貨情況，協調物資供應，滿足現場進度要求；及時收集物資結算資料并提報。
對重要的關鍵工序、原材料、隱蔽工程等設置質量控制點（見證點、停工待檢點、旁站點），采用文件審查、巡視檢查、旁站等手段嚴格控制。
調試方案
PCS快速協調控制系統調試方案。設備外觀檢查及設備連接檢查；設備連接檢查；設備控制電上電檢查；系統信號調試；系統設備通訊地址核對；系統性能調試。
通信調度數據網調試。設備外觀檢查及設備連接檢查；設備控制電上電檢查；通信設備單站調試；調度數據網單站調試；系統通訊點表核對調試；通信系統功能調試。
消防系統調試方案。報警和滅火系統調試；氣體報警控制器；細水霧泵組調試；柜式七氟丙烷氣體滅火裝置調試；細水霧和氣體滅火控制聯動調試；上傳信號調試。
PCS快速協調控制系統
PCS快速協調控制系統是關于儲能電站 PCS 功率快速協調控制的一種實現模式，該系統由主備配置的 2 臺PCS 功率協調控制主機（CCM）和多臺與PCS對應連接的PCS功率協調控制從站（CCU）組成，CCM與CCU之間采用雙EtherCAT光纖環網通信連接，確?？梢栽?ms以內將PCS控制指令下發到每臺PCS，可以在4ms以內實現功率響應輸出，簡化PCS 對控制命令的判斷處理邏輯。
最大可控制超過256 臺 PCS，快速控制指令響應時間（電壓跌落至 控制指令輸出）≤ 5ms，快速控制功率響應時間（電壓跌落至出力向調節方向開始變化的時間）≤10ms。
具備模擬量采集處理功能，電壓、電流誤差小于0.2%，有功、無功測量誤差小于 0.5%，頻率測量誤差小于0.002Hz。
投產運行
納入江蘇電網。西團儲能電站建成后將納入江蘇電網“源、網、荷、儲”智能友好互動系統中去。
發揮功效。在電網調頻、調峰、備用和黑啟動等方面，通過電源、電網、用戶與儲能的相互支撐，升級“源、網、荷、儲”智能互動能力。
應急響應。在區域發生極端事故時，可實現10萬千瓦負荷毫秒級響應，為大電網安全運行增添一道“防火墻”。
西團儲能電站建設必要性
提升鹽城電網事故應用響應能力; 提升直流閉鎖后的頻率安全水平; 增強局部分區供電能力；提供電網黑啟動實現的可能性；推進鹽城國際能源變革發展典范城市建設。
參加本期調研的專家有中國化學與物理電源行業協會儲能應用分會秘書長劉勇、天津瑞能電氣有限公司經理李澤宇、尚緯股份有限公司副總經理方永、中騰微網（北京）科技有限公司副總經理朱見濤、中能國錦能源有限公司副總經理全國、奧動新能源有限公司儲能軟件工程師查偉、北京合康新能科技股份有限公司高級系統經理王德邦、中國化學與物理電源行業協會儲能應用分會產業政策中心/標準中心主任江衛良、湘能楚天電力集團曹勝華、上海派能能源科技股份有限公司技術支持經理閆志鑫。
本期調研獲得天津瑞能電氣有限公司、尚緯股份有限公司、中騰微網（北京）科技有限公司、中能國錦能源有限公司、新風光電子科技股份有限公司、三河同飛制冷股份有限公司、奧動新能源有限公司、北京合康新能科技股份有限公司、湘能楚天電力集團、上海派能能源科技股份有限公司等單位的鼎力支持。
