6月3日，采日能源首次發布集群式儲能系統方案，該方案的核心在于將集群大規?；?、智能、共享技術直接應用于儲能解決方案上，采用模塊集群大規模化、BMS智能化、共享化、群閉環自控式設計等創新技術，實現儲能系統全生命周期內更高放電優化系統整體成本并提高安全性。
據采日能源介紹，集群大模塊化，即模塊數量級的增加，集群儲能系統包含電池倉、就地控制倉、智能箱變?nèi)齻€主模塊。電池倉包含電池模組、電池簇、空調內機、消防內機（不含消防氣體）、直流匯流柜等，多個集裝箱共用一個就地控制倉，就地控制倉包含就地控制器、中央空調主機、消防主機和、智能箱變包含PCS和升壓變。
而由3個艙體直接組成10MWH、20MWH或50MWH大型機組。電池倉不含空調主機和消防氣體電池倉容量密度可提升至少20%、電池倉占地面積可減少30%-40%、動力線纜可節約20%-30%；機組大型化，系統的轉化效率提1%-2%.
智能化的BMS可以解決大規模集群儲能的電芯不平衡問題。據了解，電芯不平衡存在兩種形式，即電池包串聯失衡和電池簇并聯失衡。其中，電池包串聯失衡解決方案可以采用模組級電流旁路器，旁路電流為額定電流的10-20%，根據電池Pack包SOC的差異調節電池包的充放電旁路電流，可以解決10-20%的串聯容量失配影響；電池簇并聯失衡解決方案通過單簇電池模組模擬器串聯到電池回路，根據電池簇SOC的差異，在充放電過程中對電池簇的輸出電壓進行調節，可以解決電池簇10%-20%失配。

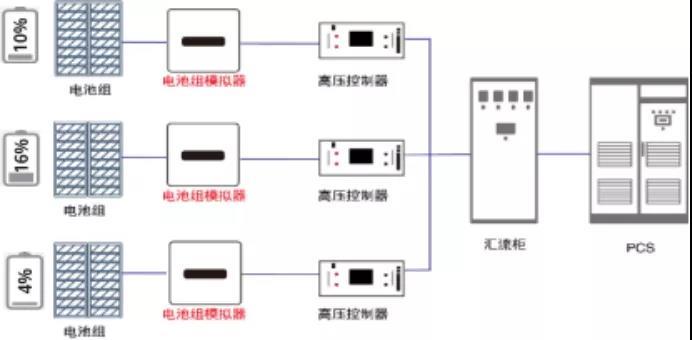

并聯SOC失配調節(圖）

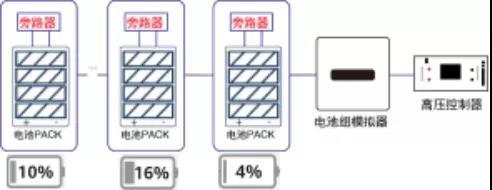

串聯SOC失配調節（圖）

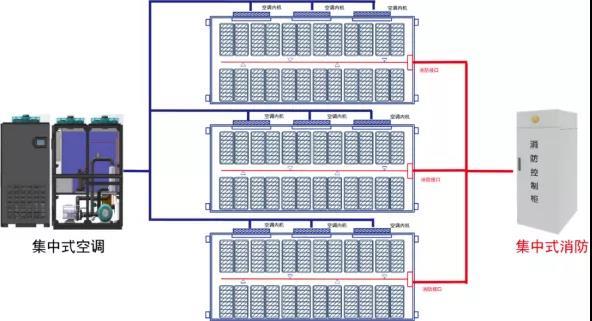

此外，共享式即多個電池主機共用一個就地控制倉，主要優勢如下：
（1）共享空調，多個電池倉采用1套中央空調主機，電池倉采用空調內機分布式溫控，制冷效率提升20%-30%，電池倉溫度均勻性可控制在5℃以內；
（2）多個電池倉共享UPS備電系統，效率較傳統分離式UPS至少提升5%；
（3）多電池倉共享1套視頻、顯示、弱電智能化柜體；
（4）多個電池倉共用一臺消防總機和消防氣體，消防氣體可減少50%以上，單臺機器可用消防氣體量提高3-5倍
群閉環自控式大規模儲能由多個儲能執行單元組成，儲能單元的可輸出功率受電池的SOC、最高電圧、最低電壓、最高溫度、最低溫度影響，可用輸出功率會在運行過程中發生突變（尤其充放電末端），大規模儲能系統要接受調度的調峰調頻響應，在儲能單元充放電末端或故障響應式，儲能功率響應速度就會存在影響。
（1）群閉環自控第一步：功率開環控制，給各個儲能單元廣播功率初始值。
（2）群閉環自控第二步：PID閉環控制，保證調節的精度，群控響應時間小于300mS（國標3S），控制調節時間小于300mS（國標2S），控制精度小于1.5%（國標2%）

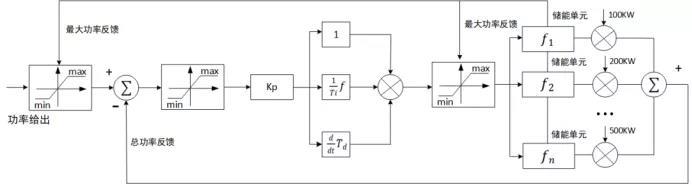

功率群群閉環自控式原理（圖）
