0、引言
電池儲能電站接入電力系統涉及眾多的安全穩定性問題，目前針對電池儲能電站的研究多集中于儲能站與風能、太陽能等新能源的協調控制，或是電池儲能參與電網調頻的控制策略研究，對站內的控制策略研究較少。
為此本文根據電網側電池儲能電站的實際工程建設情況，考慮儲能電站的運行安全性和可靠性，提出站內系統控制的優化策略與系統通信故障的緊急策略，以期為儲能電站的建設與發展提供借鑒參考。
1、大型電池儲能電站系統結構
1.1、電氣一次系統

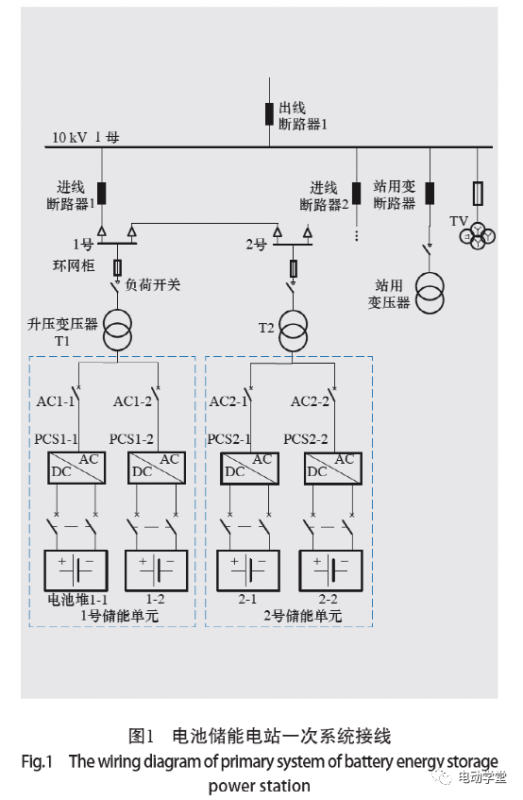

當前國內電網側電池儲能電站的典型電氣一次系統接線方案如圖1所示。儲能單元由電池與儲能變流器（power coversion system，PCS）構成，單個儲能單元的額定功率為1MW，額定容量為2MWh。電池作為能量的承載體，匯流后接入PCS進行逆變，經低壓交流斷路器接入10kV升壓變壓器的低壓側，升壓變壓器高壓側由環網柜并聯匯流，通過進線斷路器并入10kV母線，再由出線斷路器接入電網變電站。
電池采用磷酸鐵鋰電池，與其他電池相比，其具有比能量高、循環壽命長、成本低、性價比高、可大電流充放電、耐高溫、高能量密度、無記憶、安全無污染等特點。電池采用電池組、電池簇、電池堆的3層分布式結構，電池組由單體電芯串并聯組合而成，電池組串聯到高壓箱構成電池簇，電池簇并聯到直流母排構成電池堆，電池堆運行功率為500kW，通過直流匯流柜送出。
儲能PCS作為儲能電池與電網的柔性接口，通過整流逆變一體化的設計，實現交流系統和直流系統的能量雙向流動，即電池電能的存儲與釋放。其工作原理為通過三相橋式變換器，把儲能電池的直流電壓變換成高頻的三相斬波電壓，經濾波器處理成正弦波電流后并入電網。
升壓變壓器的容量與儲能單元容量相匹配，設計容量為1250kVA，通過負荷開關接入環網柜，環網柜之間并聯匯流后通過10kV進線斷路器接入10kV母線。10kV系統包括進線開關柜、出線開關柜、計量柜、站用變開關柜、母線PT柜。10kV母線采用單母分段接線方式，不設分段開關。
1.2、電氣二次系統
電池儲能電站電氣二次系統包括電池管理系統（battery management system，BMS）、PCS控制保護系統、后臺監控系統、繼電保護及安全自動裝置組成。
1.2.1、控制保護系統
BMS能夠實現電池狀態監視、運行控制、絕緣監測、均衡管理、保護報警及通信功能等，通過對電池的狀態的實時監測，保證系統的正常穩定安全運行。BMS分為總控單元、主控單元及從控單元3個層級，總控單元對儲能電池堆進行集中管理，負責電池系統的策略實現、數據匯總和對外通信；主控單元負責電池簇的管理，包括總電壓檢測、電流檢測、絕緣檢測、充放電過程管理、故障報警處理等；從控單元具有監測電池組內單體電池電壓、溫度的功能，并能夠對電池組充、放電過程進行安全管理。
PCS保護控制系統監測儲能PCS的運行工況，可以在過壓、過流、BMS保護信號等故障條件下觸發保護動作停機，具有故障錄波功能。PCS控制器接收后臺監控系統指令，根據指令調節PCS工作模式，如充放電模式及有功、無功功率。
后臺監控系統對站內所有電氣運行設備與儲能設備進行監測與控制，除常規變電站包含的電氣監控系統，還集成了能量管理系統（energy management system，EMS），接收調度指令，實現AGC和AVC等功能。
繼電保護及安全自動裝置包括公用測控裝置、10kV線路保護測控裝置、站用變保護測控裝置、防孤島保護裝置、頻率電壓緊急控制裝置、源網荷互動終端。
1.2.2、通信系統
電池儲能電站二次通信結構如圖2所示。電池儲能電站的通信系統可劃分為站控層、間隔層和儲能單元層。站控層設備包括監控主機、歷史數據服務器、Ⅰ區數據通信網關機、打印機、網絡安全監測裝置等。間隔層設備包括間隔層交換機、公用測控裝置、10kV光差保護測控裝置、站用變保護測控裝置、防孤島保護裝置、頻率電壓緊急控制裝置。儲能單元層設備包括儲能單元層交換機、PCS二次系統、BMS、就地監控裝置。
整站通信采用雙網冗余通信布置。站控層采用IEC104規約與上級調度通信。間隔層設備與監控主機之間以雙網線連接，采用IEC61850通信協議；PCS二次系統與監控主機、BMS與監控主機之間以雙網線連接，采用IEC61850通信協議；PCS二次系統與BMS之間以屏蔽雙絞線連接，采用Modbus通信協議；PCS二次系統與就地監控裝置之間以雙網線連接，采用IEC61850通信協議，BMS與就地監控之間以網線連接，采用Modbus通信協議。交換機之間都以雙光纜連接，保證足夠的傳輸容量。
2、電池儲能電站系統控制策略及優化
2.1、AGC控制策略
電池儲能電站AGC控制模式包含遠方和就地模式。遠方模式運行時，AGC功能模塊接收遠方調度控制指令，并根據調度設置的有功功率進行有功分配，如未收到調度有功功率指令，則按當前有功功率計劃曲線進行有功功率分配。就地模式運行時，AGC僅根據本地有功功率計劃曲線進行有功功率的分配。
AGC運行模式可采用比例分配模式或電池荷電狀態（state of charge，SOC）優化控制模式。比例分配模式按照當前每臺正常運行的PCS的最大可充電功率或最大可放電功率進行比例分配，即：
式中：Pi為第i個儲能變流器的功率值；Pi,max為儲能變流器i的最大可充（放）電功率值；L為儲能變流器數量；PAGC為有功功率目標值。
最大可充放電功率應取PCS環境溫度過高的功率限額值和BMS傳送的功率限額值中的較小值，考慮到功率控制的實時性，為防止PCS、BMS與EMS在通信上存在延時差異，應由PCS綜合本身及BMS的功率限額值，輸出最大可充放電功率上傳至站內AGC模塊。SOC優化控制模式是綜合考慮最大可充放電功率值與電池堆SOC來分配各PCS的功率目標值，根據客觀需求確定兩種因素的權重占比。對于第i組PCS與電池，其最大可充放電功率值和電池荷電狀態先進行歸一化再與對應權重相乘，相加后得到該因素的綜合值。
式中：fpi為第i組的最大可充放電功率值與所有組中最大的可充放電功率的比值；當計算充電功率目標值時，fsi為100%與第i組的電池堆SOC百分比值的差值，當計算放電功率目標值時，fsi為第i組電池堆SOC的百分比值；wp、ws分別為兩種因素的權重。
2.2、AVC控制策略
AVC控制模式包含遠方和就地模式。遠方模式運行時，AVC功能模塊接收遠方調度指令，進行無功功率調節，如當前無調度指令下發時，則根據電壓計劃曲線值進行無功調節和跟蹤。就地模式運行時，則AVC無功調節僅根據就地電壓計劃曲線或就地輸入，進行無功調節，而不響應調度電壓或無功調節指令。
AVC功能模塊通常采用電壓控制模式運行，站內ACV功能模塊需根據電氣接線方式進行區別化設計，若儲能站內的各段10kV母線是分別接入電網側變電站的不同段母線，則調度AVC主站根據變電站內各段10kV母線狀態，分別下發電壓目標值至儲能電站AVC功能模塊。儲能電站優先滿足有功功率需求，因此單個PCS最大可調無功容量Qmax根據式（3）確定：
式中：Sover為PCS長時間允許的過載運行功率；PN為PCS的額定有功功率。
2.3、接入源網荷系統控制策略
電池儲能電站具備運行狀態快速轉變的能力，可實現從負荷到電源的毫秒級轉變，從而對電網頻率起到緊急調節的倍增作用。在站內安裝一個源網荷互動終端，將其通過調度數據網光纖通道接入源網荷精準切負荷系統，實現快速響應上級精準切負荷指令，同時與EMS系統通信及控制PCS動作。終端與EMS采用IEC104規約通信，與PCS之間采用干接點連接，使PCS可靠快速實現功率反轉。
儲能站內源網荷系統具體控制策略為：源網荷互動終端接收到切負荷指令后，同時向PCS和EMS發送指令，PCS接收到硬接點信號后以短時允許過載功率進行最大功率放電1s，1s后由EMS根據PCS與電池狀態，以最大可放電功率運行，直至達到SOC下限。當人為復歸終端切負荷指令時，終端向EMS發負荷恢復指令，EMS由一次調頻或AGC控制儲能電站。
3、電池儲能電站系統通信故障應急策略
電池儲能電站中后臺監控系統EMS對電池的監測、對PCS的監控都是通過通信系統實現，EMS與BMS之間、EMS與PCS之間都采用的IEC61850雙網冗余通信，BMS與PCS之間采用了Modbus通信協議，儲能電站的運行控制對通信系統依賴度高。
為了防止在通信鏈路發生故障時，系統不失控，應綜合考慮系統運行安全穩定及可控性，制定通信故障時的響應策略。當PCS檢測到與EMS通信中斷時，PCS應立即采取停機措施，否則該PCS繼續運行，而AGC會對剩下的PCS重新進行功率分配，此時實際的總功率值將大于目標功率值。當BMS與EMS通信中斷時，EMS檢測到通信中斷則在一定延時后向該BMS對應的PCS發停機命令。當PCS檢測到與BMS通信中斷時，立即控制PCS轉為停機。
此外從通信系統的結構上分析，站內所有BMS和PCS數據都接入到間隔層交換機，是一種集中布置方式，數據負荷大，若間隔層交換機發生故障，將導致站內所有儲能設備通信中斷。由于每個儲能單元都配置了就地監控裝置，目前承擔著儲能單元通信匯集和就地監控的功能。因此考慮利用就地監控裝置與儲能單元層交換機在整站儲能設備通信中斷時，構建應急通信網絡，承擔緊急情況下的就地控制作用。

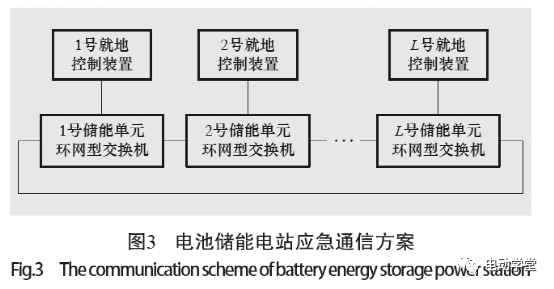

通過在就地監控裝置中安裝AGC和AVC等功能模塊，使其具備與后臺監控系統相同的功率控制功能。電池儲能電站應急通信方案如圖3所示，各儲能單元采用環網型交換機組成局域環網。在系統通信正常時，儲能設備通過正常網絡與后臺監控系統通信，就地監控裝置存儲整站的控制命令。一旦所有的儲能單元都判斷通信中斷，則指定地址編號最小的就地監控裝置為主控裝置，通過局域環網控制儲能設備繼續運行。
4、結語
