德克薩斯農工大學利用飛輪儲能優化全輪驅動電動動力系統
文章信息
技術領域：飛輪儲能在車輛能量回收領域的應用
開發單位：美國德克薩斯農工大學 Nima Farrokhzad Ershad
技術突破：提出了一種基于飛輪動能回收系統的新型全輪驅動電動動力系統，實例分析表明，與傳統的基于永磁同步電機的動力系統相比，該系統在加速/減速過程中將電化學存儲量降至零，可以提高動力系統的效率和電池壽命。
文章名稱：Nima Farrokhzad Ershad, Ramin Tafazzoli Mehrjardi, Mehrdad Ehsani. Efficient Flywheel-Based All-Wheel-Drive Electric Powertrain. IEEE Transactions on Industrial Electronics, 2021.
應用價值：可提高全輪驅動電動動力系統的效率，降低電池額定功率，延長蓄電池壽命。
全輪驅動（AWD）多電機動力系統在提高系統性能、效率和可靠性方面具有更大的潛力。與單軸驅動車輛相比，全輪驅動電動動力系統具有更高的傳動系統效率和更好的驅動性能，同時能夠吸收車輛的更多動能，但是如何儲存高功率能量仍是一個挑戰，這是由于高功率回收（緊急制動）意味著從機械到電氣再到化學形式的轉變，期間伴隨著電池的高損耗和高磨損。值得注意的是，在城市駕駛中車輛的大部分動力需求是慣性的，其余的是克服摩擦。因此，如果使用動能回收系統回收這部分能量，就可以顯著延長車輛續航里程和電池壽命。
在傳統的飛輪動能回收系統中，回收的能量會先被轉化為電能，再驅動電機轉化為飛輪的機械能。來自德克薩斯農工大學的研究人員另辟蹊徑，將飛輪與一個變速器軸相連，另一個軸與車輪相連。變速器的磁力離合器功能將飛輪和車輪耦合在一起，在不同轉速下旋轉時實現動能的可控交換。這樣，飛輪就可以滿足所有高功率的加速和制動需求，而電池則可以滿足巡航等低功率需求，可以大大提高電池壽命和性能。實例分析表明，與傳統的基于永磁同步電機的動力系統相比，該系統在加速/減速過程中將電化學存儲量降至零，驗證了所提出的動力傳動系統延長電池壽命的作用。（編譯：徐帆，胡東旭 INESA）

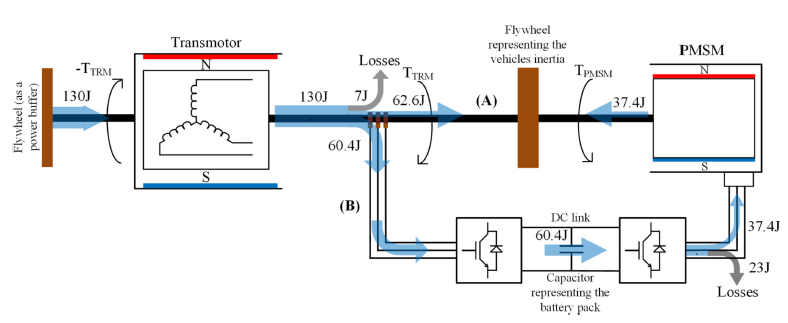

圖1基于飛輪的車輛動能回收系統能量流動框圖
推薦相關閱讀：
中電建路橋集團開展基于飛輪儲能的地鐵再生制動研究
文章信息
技術領域：飛輪儲能在車輛能量回收領域的應用
開發單位：中電建路橋集團有限公司 劉平
技術突破：設計了一種基于飛輪儲能陣列的直流電能循環利用系統，可實現車輛進站制動能量的快速吸收和出站時的功率補償，并通過對飛輪陣列關鍵指標進行論證，確定了飛輪并聯方案和容量配置。
文章名稱：劉平，李樹勝，李光軍，戴興建. 基于磁懸浮儲能飛輪陣列的地鐵直流電能循環利用系統及實驗研究.儲能科學與技術，2020.
應用價值：開展了基于磁懸浮飛輪陣列儲能型制動能回收節能系統研究，為城市軌道交通再生制動能量的回收和節能奠定基礎。
地鐵具有站間距短、載客量大、安全準點，以及車輛啟動加速快、制動減速頻繁等特點，當車輛再生制動時，將產生巨大的制動能量。動態能量回收系統可以在制動期間輔助回收動能，并將其存儲在各種儲能單元中，從而在加速條件下使用。由于具有能量密度大、能量轉換效率高、工作壽命年限長、充放電時間短等優點，飛輪儲能作為一種新型的儲能裝置，是地鐵交通用于能量回收的合適選擇。
來自中電建路橋集團的研究人員首先對軌道交通牽引供電系統進行了介紹，并以此對列車進出站工況及制動能量進行了分析，確定儲能飛輪制動能回收系統結構和關鍵技術指標。設計了飛輪儲能實驗平臺，并依托實際系統進行了飛輪陣列對拖充放電性能測試。實驗結果表明所設計的飛輪陣列性能優越，完全滿足地鐵直流電能循環利用需求，為后續開展飛輪儲能陣列在軌道交通中的應用奠定基礎。（來源：儲能科學與技術；編輯：徐帆，胡東旭 INESA）

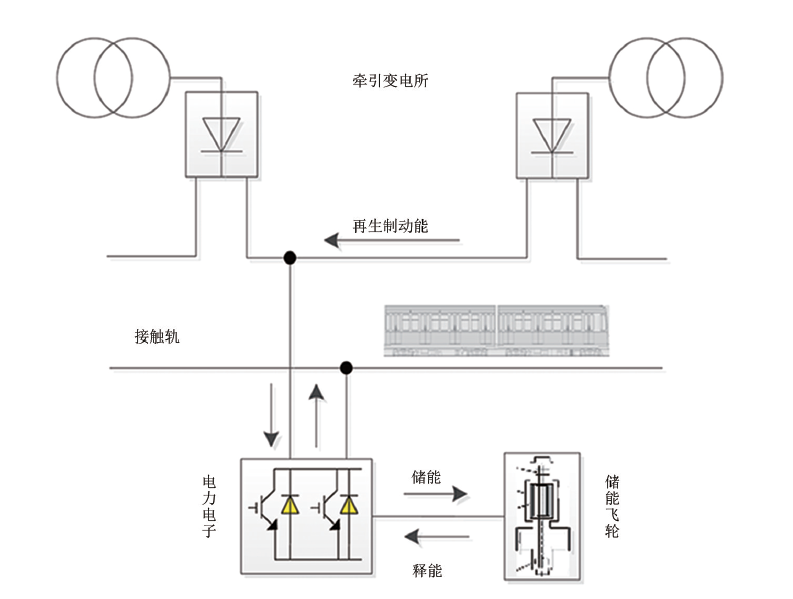

圖2 磁懸浮飛輪儲能型制動能量回收系統圖
