盧劍：各位領導、嘉賓朋友，大家上午好！我是來自中檢南方的項目工程師。中檢南方在2004年開始進入鋰電池標準檢測領域，以消費類電池為入口，在2015、2016年開始往儲能/動力電池、光伏、變流器等新能源產品類別發展，提升檢測能力。
我今天分享的主題是《儲能系統測試與功能安全介紹》，我的主題主要是圍繞國內檢測標準和具體的標準內容來做簡單的介紹。分享主題分為兩部分：一、儲能系統國內相關標準介紹；二、儲能系統測試與功能安全介紹。
一、儲能系統國內相關標準介紹
儲能系統主要分幾大核心部分：儲能電池、變流器系統、電池管理系統、能量管理系統、數據采集與監控系統，我主要從PCS、BMS和電池管理系統三部分來介紹。
儲能系統相關的主要國家標準，剛才已經大概有了解到，主要分為儲能系統的入網標準和儲能電池標準，還有變流器的相關標準，還有一些鉛酸電池相對儲能系統應用比較少，所以就沒有列出來。

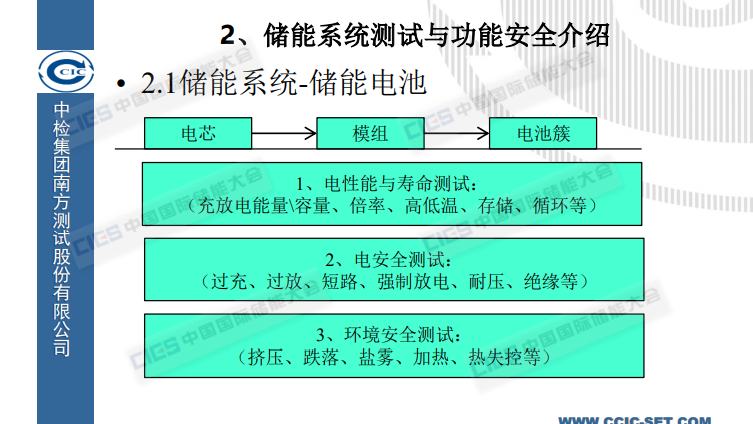

1.儲能電池，目前在國內主要是鋰電池，主要分為三個層級來對電池、電池簇、電阻系統進行標準檢測，分為電芯、模組、電池簇三個部分。檢測項目主要是電性能和壽命測試包括充放電能量/容量，還有倍率充放電能量/容量、高低溫、存儲、循環；第二部分是電安全測試，包括過充、過放、短路、強制放電、耐壓、絕緣；第三是環境安全測試，主要是低氣壓、跌落、鹽霧、加熱、熱失控的項目。
首先我們以36276為標準介紹儲能電池最常見的項目。36276里面有標準的術語定義，這跟我們平時叫倍率充放電電流規格有點不同，它會定義額定充放電小時率n/n,，就是說這個n是要由企業自己提供的。如果n是大于1的話，這個電池就屬于能量型電池；如果n小于等于1，就是功率型電池，標準對功率型電池和能量型電池的測試要求是不一樣的。首先是能量測試，它有一個定義是n小時額定充電功率和n小時額定放電功率，如果之前做動力或者消費型電池的企業就很難理解有這種參數，這種參數就是在進行檢測認證的時候，首先檢測機構會讓你提供相關的資料。一般我們簡單地說，如果n是1，那就是1倍率，相當于你用最大的功率一小時內可以充滿電池的能量。如果是功率型的話，一般是0.5，那就是0.5小時以最大功率充電，可以把這個電池單體或者電池包充滿。能量測試的測試過程就是簡單地做充放電處置，然后常溫?cái)R置，再進行循環，再用額定充電功率充滿，再用額定放電功率放完，再循環兩次，再記錄它充放電過程中的檢測數據。倍率性能，因?yàn)?6276只是說電力儲能用的電池標準，沒有區分是哪一類電池，但如果很多是三元電池的話，倍率性能或者循環壽命是很難達到的。倍率性能，如果是4P放電能量要保持在90%，能量效率（充電和放電比值，放電/充進去的能量和放出去的能量的比值），它有規定要求，如果是能量型的，能量效率不能低于88%，如果是功率型就不能低于82%。高低溫項目是針對電池在高低溫環境下存儲，因?yàn)閮δ茈姵叵鄬ぷ鳝h(huán)境沒有像動力那么苛刻，它最低溫度在5度存儲，最高溫度在45度存儲，不像有一些消費電池是負10度、負15度，它工作環境相對比較穩定。然后是典型的性能項目，就是循環壽命，如果是針對單體，單體如果是能量型的要進行一千次以上的循環實驗，如果是功率型要進行兩千次。能量型一千次循環壽命之后，能量保持率不能低于90%，功率型不能低于80%。但是這個標準也有對模塊循環壽命測試，模塊壽命就沒有說要1000次、2000次的yaoq，模塊循環壽命檢測標準只要進行500次和1000次。所以這個循環壽命能達到2000的，如果用三元電池的話，基本上目前很難達到。但如果磷酸鐵鋰的話，有些八九千次循環后能保證80%的，應該很多企業也能做到。
2.安全項目。因?yàn)檎麄€儲能工作環境比較穩定，它沒有振動沖擊的項目，包括沒有一些運輸測試項目。它也是分電芯、模組和電池簇三部分，電芯的主要項目是絕熱溫升，溫升速率也是很緩慢，0.5℃/min。如果其他類別的電池，可能至少是5℃/min的溫升速率做循環。過充、過放、短路、擠壓（13KN，區別于動力電池最低200KN），包括電芯、模組的擠壓都是用13KN。如果是動力電池的模組，就是根據串聯的級數，擠壓力值要乘以串聯級數。包括模組，模組和電池簇里面有一些電安全項目，就是絕緣、耐壓和鹽霧、高溫高濕、熱失控，熱失控與電芯熱失控測試方法類似。因?yàn)榭紤]到模組里面的評判要求。簡單地說，擠壓、熱失控、過充、過放，基本的測試方法與其他類別的電池是一樣的，只是它的具體測試參數不同。
我現在介紹儲能系統的第二部分儲能變流器，我們目前在國內也做了很多CQC的證書。儲能變流器主要用兩個標準：GB/T 34120、34133，這兩個標準會同時結合使用，34120是判定要求，34133是具體的測試方法。實驗室在對變流器進行檢測的時候，會結合這兩個標準同時使用。這兩個標準上面寫適用范圍是直流側電壓不超過1000V，但因?yàn)楝F(xiàn)在很多變流器會應用到直流側電壓會超過1000V的情況，因?yàn)轫?xiàng)目里面也講到如果你做一些耐壓的時候，包括直流側電壓，它會考核到超過1000V的條件。所以目前來講超過1000V或者1500V都可以參照這個標準進行檢測。
這是變流器的一些檢測項目。因?yàn)槟壳皝碇v這些標準涵蓋內容都很齊全，總共27個項目，涵蓋功能、安全、性能、環境，基本都有，我就不具體再介紹。但是這里面比較重要的項目是一些過載能力和效率、功能要求，功能要求也是變流器的一個基本要求，控制充放電、控制能量效率、功率調節、并離網的功率切換，還有一些環境溫升要求，我就不再詳細介紹。
第三部分，介紹電池管理系統BMS的功能安全。BMS功能安全在國內的標準體系來講普遍都是缺乏對BMS這塊的標準要求。儲能電站的國標一般就是用GB/T 34133，這里面主要是功能要求，它沒有對具體的管理系統的生命周期進行考核，只是一些功能要求。然后是國際儲能的要求，包括我們做IEC 62619，IEC 62619里面針對電池組的功能安全這一塊，更多的還是性能，它里面所講到的功能安全還是要引用其他標準，它也沒有說具體引用什么標準。一般我們來做CB認證的時候，我們會用IEC60730進行考核，就是對它的軟件、硬件以及框架進行考核。然后是ICE61508，這是應用比較早、應用最廣泛的功能安全標準，它是一個電子/電氣/可編程控制的相關系統的功能安全要求。這是GB/T 34133的功能要求，首先是功能要求，然后是測量要求、計算要求，應該能夠估算電池充放電能量池、最大充放電電流，還有一些電氣保護/管理功能，充放電要進行有效管理，要具備過壓、過充、欠壓等基本安全保護。它有一些特殊的事件記錄功能，還有存儲功能、顯示功能，這些都是基本功能要求。
我們簡單介紹IEC 62619的測試項目，因?yàn)樗槍﹄姵毓芾硐到y(tǒng)這一塊只有四個項目：過充電壓控制、過充電流控制、過熱控制、熱蔓延，熱蔓延，你可以做電池組的熱蔓延項目，也可以選電芯做內部短路項目。過充電壓控制是一個功能性能測試，就是對BMS進行過壓充電，監測這里面單個電芯電壓會不會超過限定電壓，或者我對單個電芯充電， BMS會不會監測到單個電芯的電壓值有升高，然后有保護電路的動作。過充電流控制也是，就是把放完電的電池組用20%的最大充電電流一直充電至停止，它要檢測每一節電芯的最大輸入電流值。過熱控制就是我把電池組放在比電池組工作溫度還要高5度的工作環境，再監測每一個電芯的溫度值。如果外部環境溫度升高，我的電池組保護電路會不會動作？有些BMS沒有監測到每一個電芯，可能只是典型的每一個電芯模組包括哪一面，包括發熱量比較大的一面會有缺失或者沒有監測到位。所以這種模組做測試的時候就容易不合格。

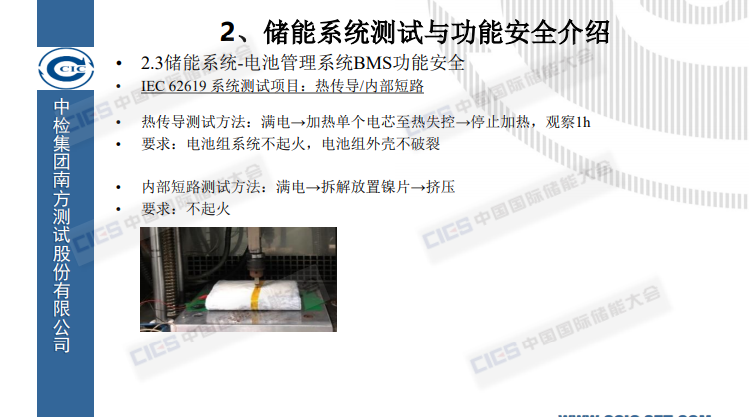

第四個項目是熱蔓延，也叫熱傳導和內部短路，這是可以由企業從兩個里面選擇一個項目進行檢測。一般內部短路就完全是引用消費類電池IEC 62133里面的內部短路的測試方法，它只是測試前處理?xiàng)l件沒有那么復雜。熱傳導的簡單測試方法，就是我把充滿電的電池加熱其中單個電芯，直到單個點電芯發生熱失控，我再觀察電池系統是否會起火，然后電池組的外殼不能破裂。內部短路比較復雜的是前處理，因?yàn)樗诟叩蜏貤l件下充放電處理，充放電處理之后放置鎳片，然后再取出來，再在高低溫箱里面進行擠壓，再監測擠壓力值和電壓降和溫升，這個項目的要求就是電池測試后不起火。這是實驗室在測試過程中的擺放圖，就是做完處理之后進行拆解后的電芯進行擠壓測試。
第三點，我們就講功能安全這一塊，因?yàn)閮δ芟到y(tǒng)整個國內針對功能安全的評估整體都缺失，不是很齊全。功能安全最基本的標準也是應用最廣泛的標準就是IEC 61508，從61508里面衍生來的其他標準，包括ISO 26262，ISO 26262是汽車功能安全的標準，但是針對儲能這塊，儲能是沒有單獨針對全生命周期進行安全評估的標準。如果我們做IEC的檢測認證，我們可能會用IEC 60730對BMS的硬件和軟件，包括硬件結構、框架進行故障率的評估。做功能安全的意義主要是我要評估我這個產品在全生命周期里發生失效的概率，我要評估它的安全風險等級。因?yàn)?1508是一個通用標準，不僅僅針對某一領域的產品，很多是電子/電氣/可編程的所有系統的基礎性標準，它分為七部分：1-4部分基本上是標準要求，5-7部分是一些資料性要求。儲能如果做CB的話，目前的60730主要的考核還是引用61508第七章的要求，包括一些軟件建構規范、模塊設計規范和代碼標準，包括軟件模塊測試、軟件安全性驗證。但儲能系統目前在功能安全這塊的評估，有些出口企業可能會要求他們做IEC61508安全完整性等級的評估。但是在國內，國標框架下還是沒有完整的標準體系。
