對于鋼鐵行業來說，作為溫室氣體的主要排放大戶（占人為CO2排放量約7%），在應對不斷變化的環境和采取何種行動方面出現了許多問題。如今鋼鐵生產幾乎完全依靠化石原料。從熱化學的觀點來看，基于氫的可持續煉鋼生產是可能的，并且在未來可能成為替代方案。這是大自然賜予我們的禮物。由于環境模式的轉變，迫切需要對以綠色能源氫氣來替代化石能源的煉鋼生產潛力進行戰略評估。
近幾十年來，全球研究并安裝了各種基于氫氣的煉鋼生產工藝。然而，到目前為止，只使用氫氣的可靠工藝還不能實現工業化的生產應用。鑒于這些潛在條件，需要對未來在煉鋼生產中使用綠色能源和氫氣作為化石原料替代品的能力進行研究。這種產業轉型的可行性在很大程度上取決于未來的綠色能源能力、技術準備、分配和儲存選擇、電力和氫氣的價格以及公眾認可度和政策措施。
先進煉鋼工藝和技術發展?fàn)顩r
現代煉鋼可分為堿性氧氣轉爐煉鋼（BOF煉鋼）和電弧爐煉鋼（EAF煉鋼）。在這兩種工藝中，三種中間產品是液態鐵水（或是固態生鐵）、直接還原鐵（DRI）和熱壓塊鐵（HBI）。鐵水、生鐵、DRI和HBI都是原始的鐵原料，它們是通過煉鐵技術從鐵礦石中生產出來的。廢鋼作為一種可回收的原料加入這個過程中。2018年，全球粗鋼產量的70.8%是通過“氧”基BOF轉爐工藝（集成-熔融還原工藝）生產的，28.8%通過“電”基EAF電弧爐工藝（直接還原-EAF和廢鋼-EAF）生產的。余下的（0.4%）工藝是一些過時的工藝，如平爐煉鋼。
目前的煉鐵和煉鋼工藝技術的布局，一方面是按照從原材料到最終產品的工藝路線進行劃分，另一方面是一些特殊工藝（例如集成工藝，熔融還原、直接還原和廢鋼煉鋼工藝）。工藝步驟包括原料準備、煉鐵、煉鋼和深加工（連鑄、軋制/加工、精加工）。第一個工序中，用于后續工藝的原材料要經過選礦和提煉。在煉鐵工序中，根據工藝的不同，原料被轉化為液態鐵水或固態DRI或HBI。這一工序是能源密集型階段，需要利用碳和氫載體作為還原劑。還原反應在此發生，通過還原劑CO和H2從鐵礦石中移除氧，形成CO2和H2O。其產品鐵水或海綿鐵（DRI/HBI）隨后在后續工序中通過脫碳和添加合金元素以達到需要的鋼種成分，轉化為鋼水。最后，對鋼水進行澆鑄、加工和精加工。
特殊工藝可分為集成工藝（包括高爐-堿性氧氣轉爐：BF-BOF）、替代工藝熔融還原（SR-BOF）和直接還原（DR-EAF）、廢鋼-EAF工藝。同時也可組合這些工藝，例如在高爐或轉爐中使用HBI。
前三種工藝?yán)迷荚牧仙a(chǎn)鐵水和鋼水，廢鋼只是作為一種添加原料。因此，該產品純度很高，幾乎不含有害或質量敏感元素。這是廢鋼-電弧爐工藝的缺陷，由于不同等級的廢鋼混合/熔化，最終產品中可能含有許多雜質元素。這種工藝可以生產出高質量的鋼，但廢鋼必須經過清潔和分類，這是非常復雜和昂貴的。除了經濟發展，這也是通過原始工藝路線生產鋼鐵繼續占主導地位的原因之一。
可持續煉鋼的技術選擇
諸如直接還原煉鐵和熔融還原煉鐵等煉鐵替代技術從20世紀50年代以來就已開始得到發展了。從那時起，研究者共設計了73種直接還原煉鐵工藝和59種熔融還原煉鐵工藝。但其中僅有少數幾種工藝達到了試驗階段或甚至進行到工業應用階段?？傮w而言，其他工藝組合也是有可能的，例如，集成直接還原或熔融還原工藝以提高生產率和協同效率。從熱化學和能量學的角度來看，鐵礦石可以通過使用碳、氫或電能轉化為鐵中間產品。
在C-H2-電力系統中，標明了能量在不同煉鐵工藝中的位置?！疤蓟睙挕惫に囄挥谔寄茉唇?，原則上是BF-BOF工藝和熔融還原工藝的集成。根據工藝中電力和氫的使用量，此位置向H2和電力角移動。這是基于天然氣（NG）或氫氣的直接還原工藝，也可以利用CO和H2的混合物作為還原氣氛。在最佳的情況下，H2含量達到100%也是可能的。在電弧爐中熔化中間產品DRI需要使用電力。
在所有現代煉鐵和煉鋼工藝中，氫氣都以不同比例用于與CO的混合氣體中，作為氣體還原劑。在傳統的高爐鐵水碳熱還原工藝中，焦炭作為主要的還原劑，通過加入還原劑替代品，例如煤粉、油、塑料或煤氣以產生氫氣。現代高爐煤氣中的氫氣含量可高達10%。新型的熔融還原工藝，例如COREX、FINEX、HIsmelt或DIOS，其工藝氣體中的氫含量大幅增加，最高可達30%，僅使用煤粉作為還原劑。另一方面，直接還原工藝中氫氣占比最高，從60%到100%不等。這些工藝?yán)酶粴涿簹?，而不使用焦粉或煤粉作為原料，富氫煤氣通過對天然氣進行催化氣體重整或蒸汽重整來獲得。直接還原煉鐵工藝包括基于豎爐技術的ENERGIRON（<85%H2）和MIDREX（<65%H2）工藝，以及基于流化床的FIOR/FINMET和CIRCORED（最高100%H2）工藝。豎爐工藝已經投入商業化運行，而流化床工藝FIOR/FINMET卻因為技術和經濟問題陸續終止。
對于氫基技術的工業化應用，直接還原工藝如ENERGIRON和MIDREX似乎潛力最大，因為ENERGIRON工藝已經以高于60%的氫氣比例在工業化規模生產中運行。未來幾年和幾十年，隨著直接還原技術的發展，工藝中氫氣的比例會增加至近100%。所有這些工藝設備都是經過驗證的技術，但對這些技術的整合則是新創意。關于CO2排放方面，這一工藝的噸鐵排放量僅為0.15tCO2，傳統的BF-BOF工藝的噸鐵排放量則為1.76tCO2，意味著減排量超過85%。
未來，還有另一種可能性——氫等離子體熔融還原技術（HPSR），此技術利用高溫下的氣體等離子體，將氫分子分裂成氫原子和氫離子（H或H+）。這種氫具有比氫分子高得多的還原勢，可以將所有的氧化物還原為金屬，即液態鋼水。近幾年在蒙大拿里奧本大學的實驗室里第一次試驗成功，且目前正在建設一個新的試驗工廠，但仍有許多研究工作需要開展。另一項技術是電解鐵生產工藝，屬于歐洲ULCOS項目，由南希大學和安賽樂米塔爾公司進行了實驗室試驗。目前，試驗仍處于實驗室階段，這項技術似乎并不適合更大規模的生產。
為了確定以氫為基礎的鋼鐵生產對綠色能源的需求，需要研究鐵礦石轉變?yōu)殍F的具體理論能源需求。根據典型直接還原煉鐵工藝的數據，對“基本情況”（當前最先進技術）和未來“最佳情況”（預計到2050年能夠達到的技術改進）進行了闡述。該數據用于計算氫基煉鋼生產所需綠色能源總量，計算依據全球所有國家和地區2018年的鋼產量。煉鋼生產的第一個能源密集型工序是將鐵礦石轉化為富鐵的中間產品（DRI）。
在熱化學反應中，還原劑（H2）根據以下反應方程將鐵氧化物還原：
Fe2O3+3H2 → 2Fe+3H2O（1）
根據氫的熱值，可以計算出氫將氧化鐵還原為鐵所需的最小能量單耗，約為6.5GJ/t。
這是整個煉鋼生產中能耗最大的工序。對于目前的現代化直接還原廠，假定DRI生產工藝的能耗為11GJ/t。根據這個值，計算每噸DRI的氣體消耗（SGR）為1020.12m3H2（STP）/t。根據鐵礦石的質量不同，每噸粗鋼需要投入DRI大約為1150kg，也使SGR的消耗量提高至1177m3H2（STP）/t粗鋼。如果加入廢鋼（如在BF-BOF工藝中），SGR的噸鋼消耗量也會隨廢鋼的加入量而變化。在這種情況下，為了比較傳統的BF-BOF工藝和直接還原煉鋼工藝，假設廢鋼加入量是相同的。當廢鋼加入量為155kg時，粗鋼的SRG為1013.46m3H2（STP）（見表1）。計算EAF中熔煉工藝需要的氫氣生產所需能源和電能，現今的能源單耗為5408kWh/t。在最佳的情況下（根據未來直接還原煉鋼工藝和電解工藝技術的發展而調整輸入?yún)?shù)），未來粗鋼生產的能源單耗可降低至4075 kWh/t。
為了比較DR-EAF工藝和BF-BOF煉鋼工藝，下游工序需要使用的額外能源也必須考慮在內。原因是BF-BOF工藝是能源自給的，且能從工藝煤氣中生產額外的能源（焦?fàn)t煤氣、高爐煤氣和轉爐煤氣），并在就地發電廠中轉化為電能。這些能源隨后用于下游工序（軋鋼/精加工）以及其他能源用戶。而另一方面，DR-EAF工藝和廢鋼-EAF工藝則需要外部能源輸入。因此，基于氫的直接還原工藝必須從外部為下游工序提供能量，這些工序的典型能耗值為2.8GJ/t，或7778kWh/t。加上這個值，目前HRC/最終產品的噸鋼能耗為6186kWh，未來最佳的情況下是4853kWh。

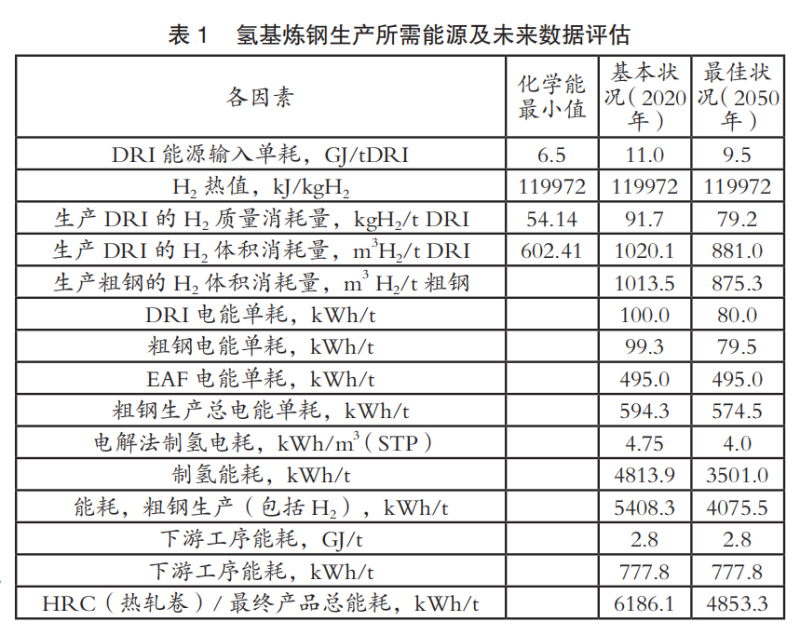

通過這些計算和參數，可以對碳基BF-BOF工藝和氫基煉鋼工藝進行比較。以不同地區煉鋼生產的H2需求量以2018年鋼產量為例，闡述全球各國和地區如將煉鋼生產中的碳基工藝轉化為氫基工藝對綠色能源的需求。如上文所述，全球71%的粗鋼是通過碳基“氧”BOF工藝（集成-熔融還原工藝）生產的，29%是通過“電”基EAF工藝（DR-EAF和廢鋼-EAF）生產的。可以設想，未來可以采用氫基工藝生產目前碳基氧工藝中的碳基鋼。根據基本情況（包括當今最佳可用技術的能源數據）和2050年目標的最佳情況進行計算。計算數據和參數見表1。對各國和地區的氫基生產HRC的綠色能源需求量進行了計算。

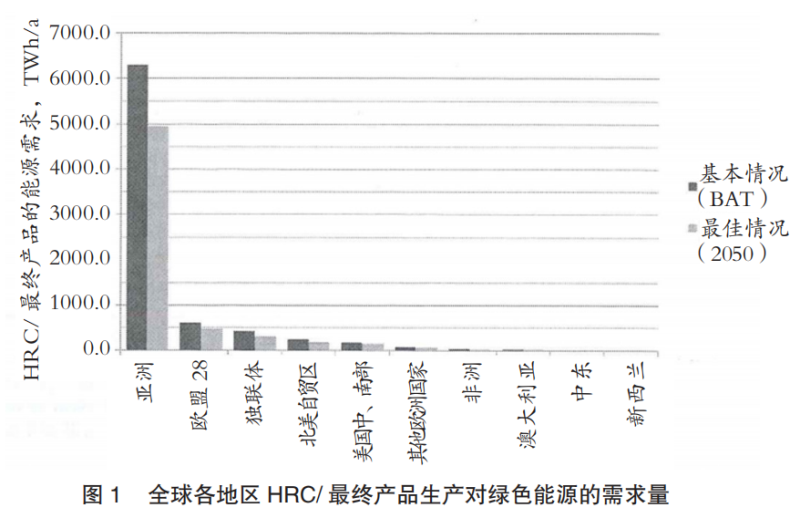

將全球煉鋼生產從碳基轉型為氫基工藝，在基本情況下，生產HRC的綠色能源需求量為7920TWh/a，在最佳情況下，為6210TWh/a。相應所需的氫氣量將在13000億到11200億m3（STP）之間。圖1和圖2給出了HRC/最終產品按區域劃分的綠色能源需求。對于HRC生產，亞洲目前擁有最大的綠色能源需求量（基本情況為6300TWh/a；最佳情況為4940TWh/a），其次是歐盟（基本情況為610TWh/a；最佳情況為480TWh/a）和獨聯體國家（基本情況為420TWh/a；最佳情況為310TWh/a）。

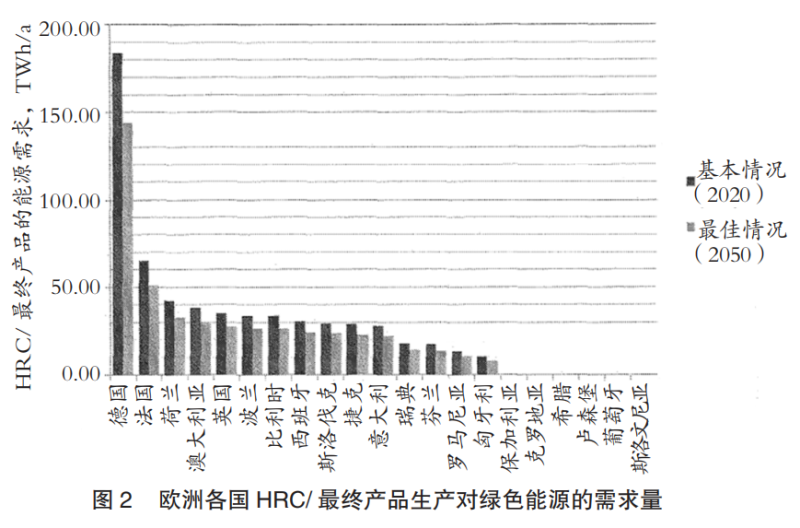

在歐盟內部，德國對HRC/最終產品生產的綠色能源需求量最高，為184TWh/a（最佳情況為144TWh/a）。法國為57TWh/a（最佳情況為43TWh/a），荷蘭和奧地利的需求量大約為35TWh/a（最佳情況為25TWh/a）。
結論：
原材料的減少、環境污染和公共壓力的增加，導致各國都迫切需要解決能源系統轉型的問題。特別是化石原料密集型行業，如鋼鐵行業，必須調整或改變其商業模式和技術組合。技術發展表明，基于綠色氫能源的可持續煉鋼生產在不久的將來似乎是可行的。綜合這些基本條件，本文對氫在煉鋼生產中作為化石原料替代品的技術和未來潛力進行了研究。
目前，全球鋼產量的約75%是通過碳密集型BF-BOF工藝生產的。對于替代工藝可持續性氫基煉鋼生產的工業化實施，直接還原工藝（DR-EAF工藝）似乎具有的潛力最大，因其已經以H2用量超過60%應用于工業規模化生產。未來幾年和幾十年，鑒于直接還原煉鋼技術的發展，氫氣在工序中的用量有望大幅提高至接近100%。與此同時，噸鋼CO2排放量將從1.76t（傳統的BF-BOF 工藝）下降至0.15t（氫基DR-EAF工藝）。所有的直接還原工藝設備都是經過驗證的技術，但對這些工藝進行整合則是創新技術。除了直接還原工藝，其他一些氫基技術也正在研發和進行測試中。但這些工藝仍需要幾十年的時間才能達到工業化規模應用。
從定量的角度看，從碳基煉鋼到氫基煉鋼的轉型將會需要大量的氫，屬于綠色能源?；谀壳暗匿摦a(chǎn)量，對不同的國家和地區生產H2需要的能源進行了計算。行業轉型的可行性很大程度上取決于未來的綠色能源產能、先進的電解技術準備程度、H2的輸送和儲存選擇、電力和氫氣的價格以及公眾認可度和政策措施。
