摘 要： 鈉硫電池作為一種重要的儲能技術，已在全球儲能市場擁有GW·h級的裝機容量，然而其安全問題一直倍受關注，成為制約其產業大規模發展的一大要素。本文首先介紹儲能鈉硫電池的結構、工作原理及其工程化發展現狀，再針對高溫鈉硫電池應用中存在的安全隱患問題，從電池的電芯層面到模組層面，提出提高鈉硫電池安全性能的解決策略。著重綜述了基于固體電解質增韌、降低固體電解質局部電流密度、增強封接材料的熱機械穩定性、電芯外殼防腐蝕、電池保溫箱熱管理與火源阻隔等安全策略的材料和結構設計方面的研發進展，最后對高安全性鈉硫電池未來在低溫化和液流化的研發方向作出設想和展望。
關鍵詞： 鈉硫電池；儲能；工程化進展；電池安全
當前，由于世界人口的增加、發展中國家的經濟發展、人均消費的提高、生活方式的改變以及偏遠地區的能源供應需要，人們對能源的多樣化需求正在迅速增加。然而，化石燃料供給能源會產生大量的二氧化碳排放，造成海平面上升、全球氣候變暖等嚴重環境問題。節能減排在全球范圍內勢在必行。一些零排放的現代能源，如核能和可再生能源已在20世紀得到確立。越來越多的國家推行傳統化石能源、核能和可再生能源綜合開發的能源結構模式。在我國，2010年非化石能源消費比重為3.08%，這一數值到2015年為11.36%，2020年提高到15%以上。但是，因為風能和太陽能等可再生能源的動態性和間歇性，電力系統的調峰能力難以適應大規模可再生能源并網消納的要求，導致棄風棄光情況較為突顯。僅2019年，中國棄風電量就高達168.6億千瓦時。另外，風能和太陽能受地域限制明顯，一旦需要長距離大規模輸配電，系統利用效率則進一步降低。在穩定可再生能源輸出(energy supply shift process)、電網調峰(peak shaving management)、電網質量(power quality)以及應急備用電源(emergency back-up power)等過程引入儲能系統(energy storage system，ESS)可有效提高電網效率，成為可靠供電、減少碳排放的關鍵機制。
圖1顯示了各種大規模儲能系統適應的不同應用場景。抽水蓄能和壓縮空氣蓄能等機械儲能系統在全球各國ESS的裝機容量中占比96%以上，雖然這些儲能系統儲量大、可靠性高，可具有20年以上的長壽命，但其大規模部署極大地受限于嚴苛的運行地理要求，影響生態環境，且響應時間長。電化學儲能技術(electrochemical energy storage technology，EEST)主要集中在秒級到小時級的響應區間，應用范圍覆蓋小型、中型到大中型的儲能用戶，選擇性非常靈活。目前最受關注的電化學儲能技術包括鋰離子電池(lithium-ion battery，LIB)、鈉硫電池(sodium sulfur battery，NAS battery)、鈉-金屬氯化物電池(sodium-metal chloride battery)、液流電池(redox flow battery)和鉛酸電池(advanced lead-acid battery)等5類，它們在全球范圍內都有MW級的裝機規模。

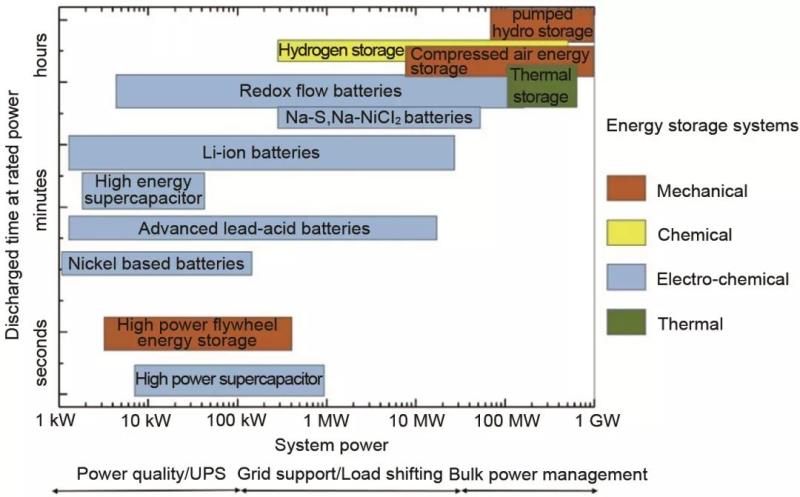

圖1 各種大規模儲能系統適應的應用場景
EEST的技術成熟度決定了儲能應用領域選擇它們的優先程度。技術成熟較高的鈉基電池有兩種類型，即高溫鈉硫和鈉-金屬氯化物體系，這兩種體系都使用液態金屬鈉電極。金屬鈉作為僅次于鋰的輕金屬元素，豐度高達2.3%～2.8%，比鋰高出4～5個數量級，噸價約為2100美元(鋰為25000美元/噸)，且具有極低的電化學還原電位(相對于標準氫電極-2.71 V)。硫的噸價比鈉更低(約70美元/噸)，并且在完全放電時可提供極高的理論容量(1672 mA·h/g)。鈉硫電池中超過總質量99%的電池材料可以回收再利用。此外，因為鈉硫電池采用全密封結構，電池工作和待機過程中零排放，對環境友好。只有金屬鈉需要作為有害物質處理。鈉硫電池通過保溫箱高溫運行，具有很強的環境適應性，適應的環境溫度范圍通常為-40～60 ℃。近年來，鋰離子電池被市場充分激活，技術成熟度迅速提高，因而發展勢頭強勁，占據了中國和美國儲能市場絕大部分份額，但是掌握鈉硫電池成熟技術的日本仍將鈉硫電池作為電化學儲能技術的第一選擇。由于應用電化學儲能的項目規模和市場化程度不同，電化學儲能的性能指標和成本的報道差異較大。表1總結比較了近年來公開報道的鈉硫電池與鋰離子電池應用于儲能的主要技術指標。據2016年的文獻報道，鈉硫電池實際能量密度已達248 W·h/kg和392 W·h/L以上，預期壽命為15年，與鋰離子電池的性能指標相當。由于鈉硫電池的生產制造在全球范圍內尚未產生規模效應，其成本下降空間很大。因此，在鋰離子電池的原材料資源和安全性擔憂依然突出的當下，鈉硫電池以其資源優勢、可長時放電、寬的環境適應溫度范圍以及較高的能量和體積密度在儲能領域具有顯著的商業化和可持續發展?jié)摿Α?

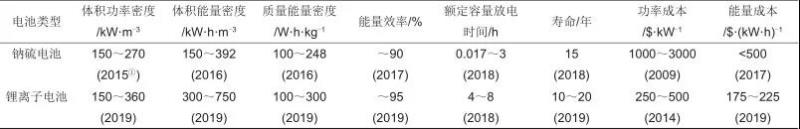

表1 鈉硫電池與鋰離子電池應用于儲能的主要技術參數
注：①數據更新對應的年份。
本文將首先介紹高溫鈉硫電池的結構、工作原理以及工程化發展現狀，然后針對高溫鈉硫電池工程化應用中存在的安全隱患問題，從電芯層面到模組層面分析和總結提高高溫鈉硫電池安全性能的各種技術策略，并綜述基于這些策略的研發進展，最后對鈉硫電池未來的技術發展方向做出展望。
1 鈉硫電池的結構、工作原理以及工程化發展現狀
鈉硫電池是一種鈉和硫作為電池負極和正極活性材料、鈉離子導電的固體電解質β"-Al2O3同時作為電解質和隔膜的高溫二次電池。它的電池形式如下
(-)Na(l)|β"-Al2O3|S/Na2Sx(l)|C(+)
基本的電池反應為
圖2為鈉硫電池的結構和工作原理示意圖。鈉硫電池一般設計為中心鈉負極的管式結構，即裝載鈉儲罐在固體電解質管內形成負極。電池由鈉負極、鈉極安全管、陶瓷固體電解質(一般為β"-Al2O3)及其封接件、硫(或多硫化鈉)正極、硫極導電網絡(一般為碳?xì)?、集流體和外殼等部分組成。通常固體電解質為一端開口一端封閉的管，其開口端通過玻璃封接與絕緣陶瓷進行密封(β"-Al2O3陶瓷管口部和α-Al2O3絕緣環之間通過熔融硼硅酸鹽玻璃密封，sealent 1)，正負極終端與絕緣陶瓷之間通過熱壓鋁環進行密封(sealent 2)。中心正極設計的鈉硫電池在其發展前期也有研究，但是由于這種設計的能量密度較低而少有進展。

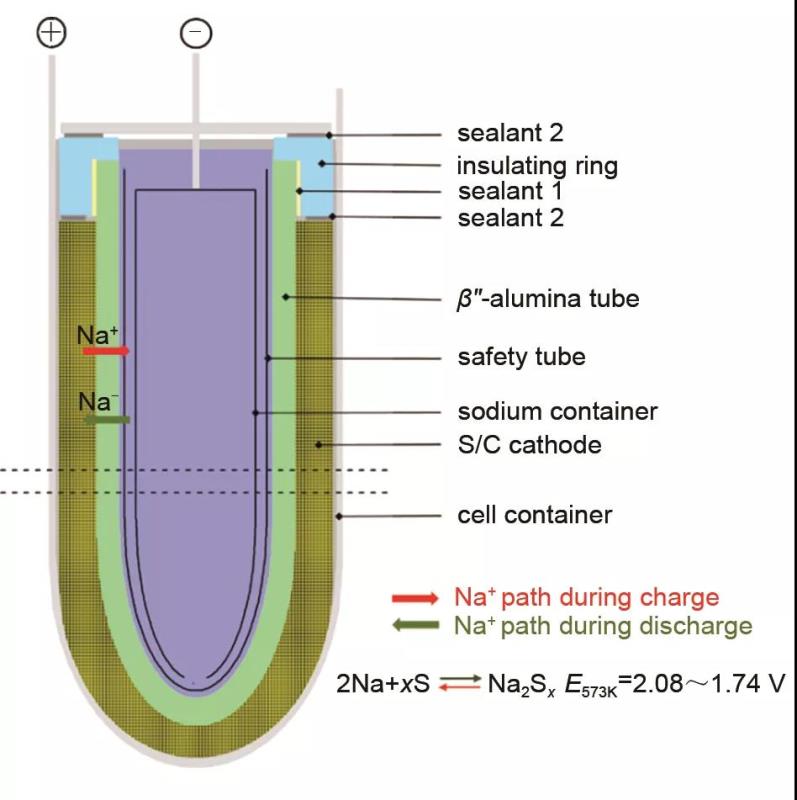

圖2 鈉硫電池的結構和工作原理示意圖
鈉硫電池的工作溫度控制在300～350 ℃，此時鈉與硫均呈液態，β"-Al2O3具有高的離子電導率(約0.2 S/cm)，電池具有快速的充放電反應動力學。理解鈉硫電池的工作溫度是重要的。圖3顯示了Na2Sx的相圖，圖中上部藍色曲線為電池300 ℃下的理論放電曲線，虛線對應了不同放電深度反應產物的熔點。Na2S4作為正極主要放電產物，其熔點為290 ℃，因此工作溫度降低不僅影響固體電解質β"-Al2O3的鈉離子導電性，還會造成放電深度降低。溫度高于400 ℃時，正極熔體氣化導致電池內壓上升，影響電池安全運行。

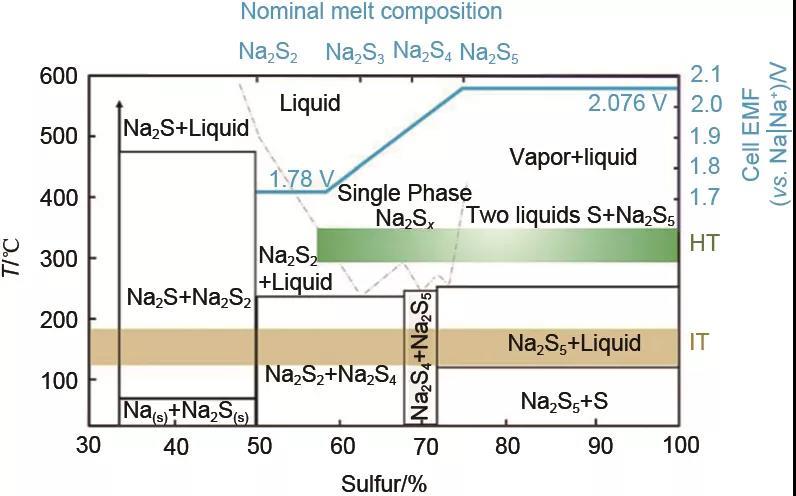

圖3 Na2Sx相圖與鈉硫電池的理論放電曲線
鈉硫電池放電時，負極金屬鈉失去電子變?yōu)镹a+離子，Na+離子通過β"-Al2O3固體電解質遷移至正極與硫離子反應生成多硫化鈉，同時電子經外電路到達正極使硫變?yōu)榱螂x子。反之，充電過程中，Na+通過固體電解質返回負極與電子結合生成金屬鈉。電池的開路電壓與正極材料(Na2Sx)的成分有關，通常為1.74～2.08 V。隨著Na+離子的持續輸入，正極活性物質經歷了從Na2S5(2.076 V)、Na2S4(1.97 V)到Na2S3(1.74～1.81 V)的變化過程。熔點高達425 ℃且電子絕緣的Na2S2生成終止放電過程。以Na2S3為最終放電產物的電池正極理論比容量約為558 mA·h/g，可以計算得到鈉硫電池在350 ℃工作溫度下的理論能量密度高達760 W·h/kg，其開路電壓約為2 V。
鈉硫電池在19世紀60年代由福特公司首先開發，隨后美國NASA實驗室對其進行了系統研究。1966年，福特公司公開了高溫鈉硫電池的技術細節，其后包括GE公司在內的眾多機構很快加入研究。19世紀80到90年代，在NASA的支持下，鈉硫電池開始在航空航天領域開展應用研究。NGK和東京電力公司(Tokyo Electric Power Co.)1983年開始合作開發用于靜態能量存儲的鈉硫電池儲能系統，2002年投入商業運行，目前在全球運行了超過200個鈉硫電池儲能電站項目，總裝機容量在4 GW·h以上。圖4(a)～(c)顯示了NGK公司鈉硫電池模組結構、200 kW電池單元以及50 MW/300 MW·h電池系統。圖4(d)顯示了34 MW/244.8 MW·h鈉硫電池系統為51 MW風電場提供能量轉移和波動緩解的運行示例。鈉硫電池系統能提供4～8 h的不間斷充放電，對于穩定風電輸出優勢明顯。

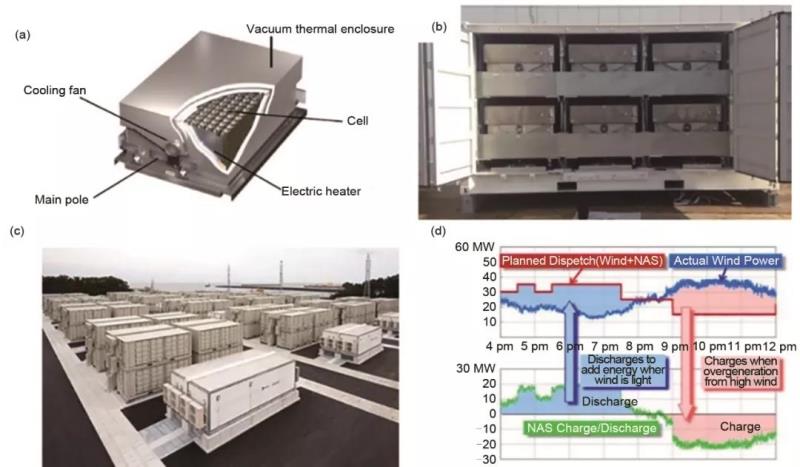

圖4 (a) NGK生產的鈉硫電池模組結構和 (b) 200 kW電池單元；(c) 50 MW/300 MW·h鈉硫電池系統；(d) 34 MW/244.8 MW·h鈉硫電池系統為風電場提供能量轉移和波動緩解的運行示例
與此同時，近些年鈉硫電池技術也在其他國家得到應用研究和推廣，包括美國、中國、韓國、瑞士等。在我國，2006年，由中國科學院上海硅酸鹽研究所(SICCAS)與上海電力公司合作開展用于大規模儲能應用的鈉硫電池研究。圖5(a)顯示了SICCAS開發的30 A·h和650 A·h鈉硫單體電池。如圖5(b)所示，該單體電池具有良好的循環穩定性，壽命超過1200次。此后，一座年產能2 MW/16 MW·h的650 A·h單電池中試生產線建成，在2010年上海世博會上，一個100 MW/800 MW·h的儲能系統被演示。SICCAS對鈉硫電池的密封材料、耐腐蝕外殼和模組保溫箱體等關鍵材料和技術開展了大量的基礎研究和工程化技術開發。中國科學院固體物理研究所近年也在β-Al2O3陶瓷技術方面取得突破，鈉硫電池組研制進入中試階段。除此之外，韓國浦項產業科學研究院(Research Institute of Industrial Science and Technology，RIST)針對平板和管式鈉硫電池進行了較為系統的工程化開發。圖5(c)和5(d)顯示了RIST開發的平板和管式鈉硫電池單體。RIST從2005年開始布局鈉硫電池材料與器件的研發，目前所持有的相關有效專利有53項以上。

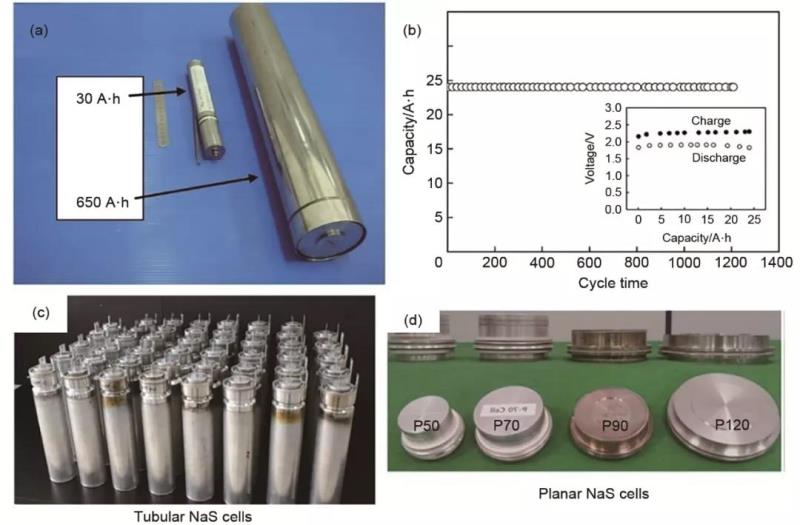

圖5 (a，b) SICCAS開發的30 A·h和650 A·h鈉硫單體電池及其循環性能；(c，d) RIST開發的管式和平板式鈉硫單體電池
2 鈉硫電池的安全隱患及其解決思路
2011年9月21日，東京電力公司為三菱材料株式會社(Mitsubishi Materials Corporation)筑波廠安裝的鈉硫電池(NGK生產)系統發生火災。雖然著火后8 h火勢得到了控制，但這引發了人們對鈉硫電池安全性的擔憂。提高鈉硫電池的安全性成為其發展的首要問題之一。鈉硫電池的安全問題從根本上需要透過兩個層面來看，即涉及材料的電芯層面和涉及電路和熱管理的模組層面。在電芯層面，一方面由于350 ℃高溫下，鈉和硫發生反應的熱焓為-420 kJ/mol，因此一旦固體電解質(solid state electrolyte，SSE)破損或開裂，熔融鈉和熔融硫直接接觸，電芯的溫度迅速上升，容易發生熱失控的嚴重后果。Min等針對熔融鈉硫電池的安全性開發了一個數值預測模型，如圖6所示，當電池在充電態時，如果固體電解質出現一個裂縫，電池內部溫度將最高上升至475 ℃。隨著放電深度增加，溫升會明顯下降。除此之外，電芯尺寸和安全管的特性對溫升也有一定程度的影響。

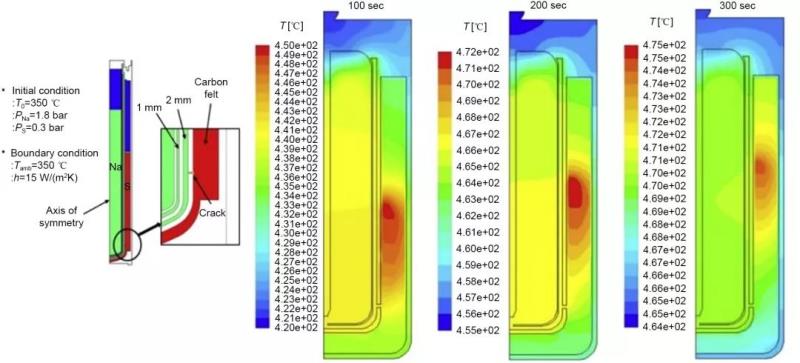

圖6 鈉硫電池運行過程中固體電解質裂縫導致溫升的數值模擬圖
另一方面，金屬鈉是非?；顫姷慕饘?，遇水產生氫氣和火花，甚至發生爆炸；多硫化鈉遇水發生水解，生成硫化氫和單質硫，而單質硫也是可燃的，因此一旦高溫下電芯暴露在含水環境中，也容易發生燃燒等危險。從圖2可以發現，任何一個密封部件的損壞都會導致正負極材料的蒸汽直接接觸而發生反應。金屬鈉具有強還原性，熔融硫和多硫化鈉對金屬具有強腐蝕性，因此包括密封材料和作為正極集流體的外殼在內的電芯部件的化學穩定性也會影響電池的整體密封。
在模組層面，除了電路上的斷路保護外，還需要考慮的是，電池放電模式下的化學反應為放熱反應，此時模組內部將出現22～35 ℃的升溫，而充電過程中溫度會下降到待機水平。長時間的升降溫循環不僅考驗電池密封材料的熱機械性能，還對模組的熱管理提出了快速響應的要求，否則可能造成溫度無法及時復原。溫度累計效應可能導致系統出現超溫危險。
圖7針對以上兩個層面所面臨的安全挑戰提出了系統的解決策略。除了傳統的通過添加鈉芯安全管以限制活性鈉的流動以外，在電芯層面，首先需要保證固體電解質具有足夠的力學性能，如抗折強度和斷裂韌性，以及固體電解質的抗沖擊能力。其次，減小固體電解質在充放電循環過程中可能出現的表面局部電流密度集中，以減緩固體電解質的電化學退化速度。再次，需要提高密封部件和電芯外殼的耐熱沖擊性能(抗熱震性能)和耐腐蝕性能，以保證電芯部件在整個工作溫度范圍內的長期穩定。在模組層面，首先對模組進行熱管理是必要的，其次需要對電池運行深度進行系統管理，避免電池過充過放。再次，一旦模組中個別電池出現火情，需要保證模組能快速反應阻止火勢蔓延。另外，有效的安全電路設計也能在一定程度上提升電池的安全性能。

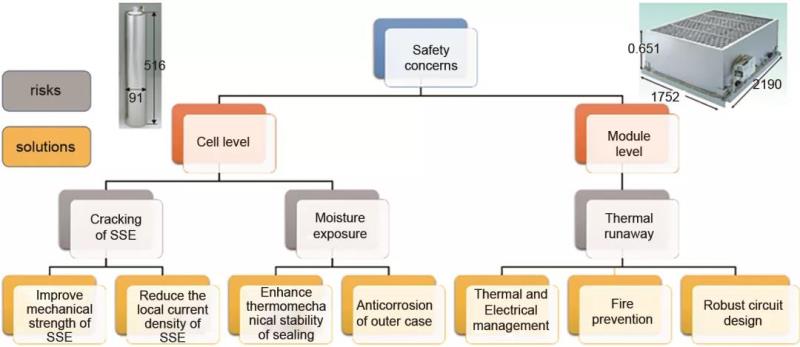

圖7 鈉硫電池的安全隱患及其解決思路
3 電芯層面提升鈉硫電池安全性的研究進展
為了適應大規模儲能應用以及提高電池質量和體積能量密度，鈉硫電池單體通常采用大容量設計，比如NGK的740 A·h單體和SICCAS的650 A·h單體。這樣保持電芯層面的電池安全就顯得尤為重要，僅僅提供鈉芯安全管還無法滿足提升安全性能的要求，電芯層面提高電池安全特性還需要從固體電解質的本征特性、界面特性以及電池部件的熱機械特性和耐腐蝕特性等多層次的材料設計和優化的角度進行。
3.1 提高固體電解質的機械強度
鈉硫電池用固體電解質的要求包括電導率、穩定性和機械強度等幾個方面，具體而言，包括具有高的鈉離子電導率和極低的電子電導率、350 ℃下對金屬鈉、硫和多硫化鈉化學性質穩定以及具有高的氣密性和機械強度。β"-Al2O3陶瓷材料基本滿足以上要求，成為首選的鈉硫電池用固體電解質材料。如圖8(a)所示，β"-Al2O3化學式為Na2O·5Al2O3 (NaAl5O8)，空間群為R-3m，其分子結構由緊密排列的氧離子和鋁離子組成的尖晶石基塊和鈉-氧離子松散排列的中間層組成。鈉離子與基塊的Al—O—Al鍵結合在一起，可以在電場作用下在中間層內自由移動。β"-Al2O3具有較差的熱力學穩定性，因此通常通過摻雜Mg2+和Li+形成Na1.67Al10.33Mg0.67O17和Na1.67Al10.67Li0.33O17的穩定β"-Al2O3結構。β"-Al2O3的鈉離子電導率300 ℃下高達0.2～0.4 S/cm，室溫下約2×10-3 S/cm。從β"-Al2O3開始，鈉離子固體電解質的開發經過了漫長的過程。圖8(b)顯示了鈉離子固體電解質的開發歷程和各種固體電解質的特性網圖。20世紀70年代后，鈉離子固體電解質還發現了NASICON、硫化物、硼氫化物、P2型氧化物等多個體系，其中NASICON體系[典型化學式：Na1+xZr2SixP3-xO12(0≤x≤3)，通式為AMP3O12]的力學性能、熱穩定性和離子電導率與β″-Al2O3相當，它的燒結溫度更低(1200 ℃，β"-Al2O3約為1600 ℃)，合成難度和能耗更低，在鈉硫電池中具有潛在的應用前景。然而，Na3Zr2Si2PO12已被證實在200 ℃以上的高溫下與金屬鈉發生化學反應，生成高電阻界面層。硫化物和硼氫化物雖然有高的離子電導率，但其機械強度、電化學穩定性和熱穩定性都達不到高溫鈉硫電池應用的要求。經過幾十年的發展，β"-Al2O3仍是鈉硫電池固體電解質的最佳選擇。

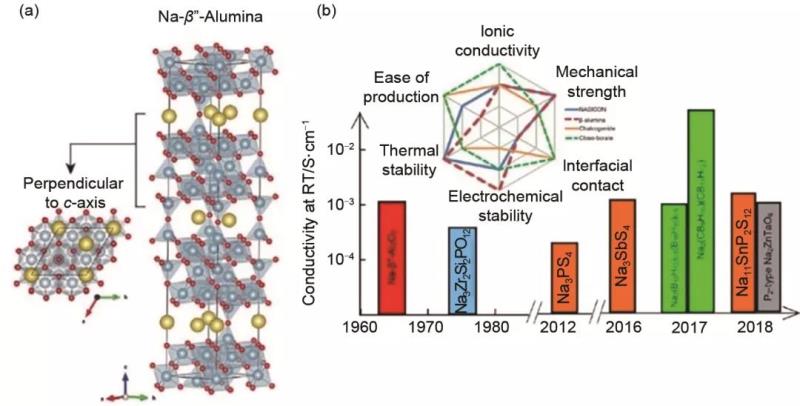

圖8 (a) β"-Al2O3的晶體結構；(b) 鈉離子固體電解質的發展歷程與相關特性網圖
鈉硫電池的安全性能與β"-Al2O3固體電解質的機械強度密切相關。孔隙率和晶粒尺寸等微觀結構對其力學性能影響較大，而不同的制備和燒結工藝所獲得的微觀結構是不同的。固相反應法、共沉淀法、檸檬酸溶膠-凝膠法、燃燒法、醇鹽水解法、分子束外延以及激光化學氣相沉積等方法都被用來合成陶瓷前驅體，前驅體經過燒結得到陶瓷。燒結工藝對于陶瓷晶粒發育和致密度也產生很大影響。常規地，通過減少陶瓷的晶界可使陶瓷獲得更高的機械強度。研究還發現摻雜氧化鋯(ZrO2)能在很大程度上增加β"-Al2O3的機械強度。當ZrO2摻雜量低于15%(體積分?jǐn)?shù))時，300 ℃下β"-Al2O3的電導率仍大于0.1 S/cm，具有應用價值。
表2總結了不同微觀結構和氧化鋯摻雜量的β"-Al2O3陶瓷的抗折強度和臨界應力強度因子。平均晶粒尺寸小于5 μm的致密陶瓷的抗折強度大于200 MPa，而晶粒尺寸大于200 μm時，陶瓷抗折強度低至120 MPa。氧化釔(Y2O3)穩定的ZrO2摻雜能將陶瓷的抗折強度提高到300 MPa，甚至350 MPa以上。但是需要嚴格控制Y2O3的比例，比如6.6%(摩爾分?jǐn)?shù))的Y2O3摻雜反而會降低陶瓷強度。SICCAS采用體積分?jǐn)?shù)15%ZrO2(含摩爾分?jǐn)?shù)2.5%的Y2O3)摻雜后，β"-Al2O3的抗折強度達到314 MPa，這種增韌的β"-Al2O3陶瓷實現了批量生產。圖9顯示的是NGK和SICCAS的β"-Al2O3陶瓷管以及它們的性能比較。這些陶瓷產品的參數均可以滿足鈉硫電池的高安全性要求。然而，需要指出的是，離散的孔隙、局部的小孔隙群、微觀和宏觀裂紋以及由于粉末中的局部不均勻性而產生的雜質都可能是裂紋產生和擴展的根源，從而導致陶瓷的失效壓強遠低于其抗折強度指標，因此陶瓷管生產時的裂紋和微孔檢測是非常必要的。

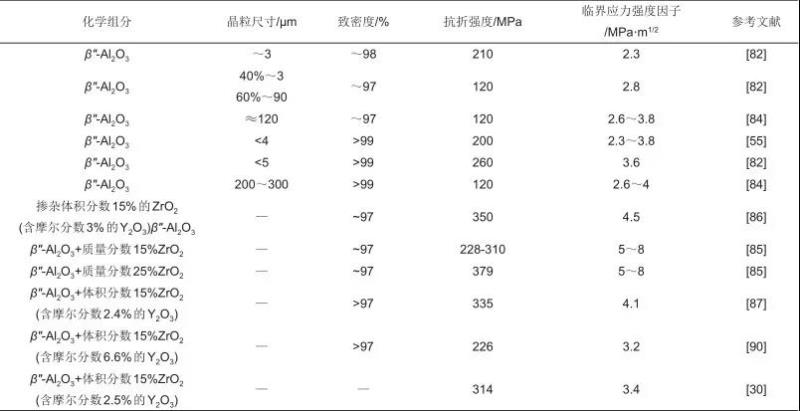

表2 不同微結構和氧化鋯摻雜的β″-Al2O3陶瓷的抗折強度和臨界應力強度因子

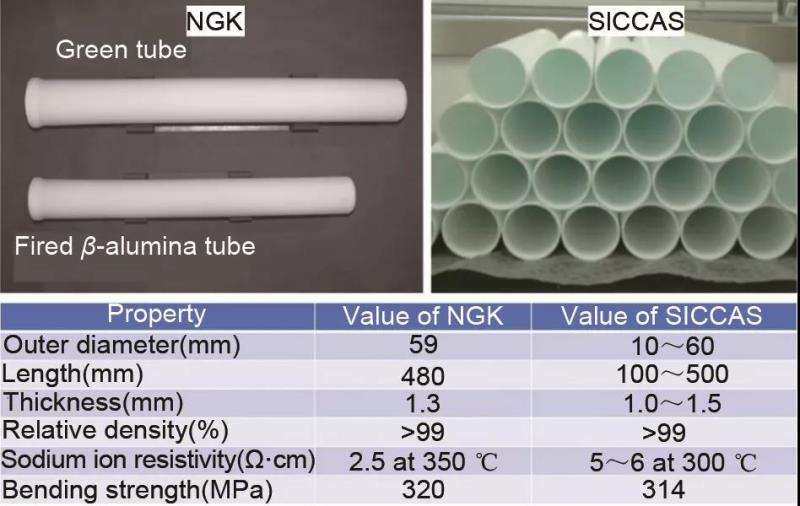

圖9 NGK和SICCAS的β"-Al2O3陶瓷管以及它們的性能參數
3.2 減小固體電解質表面局部電流密度
早期研究表明β"-Al2O3固體電解質對硫和多硫化鈉是穩定的，但是即使不超過β"-Al2O3的極限分解電壓(375 ℃下56 V，100 ℃下125 V)，在鈉硫電池充放電過程中，β"-Al2O3仍會發生電化學退化，究其原因，一方面鈉在固體電解質表面缺陷或不潤濕處產生額外的泊肅葉壓，加速陶瓷退化；另一方面陶瓷電解質極低的電子電導仍會使金屬鈉在充電過程中沉積在陶瓷內部。上述兩個因素中前者更主要。
鈉在Al2O3表面不潤濕引起局部電流密度增大的理論研究是Virkar等在1975年證明Richman-Tennenhouse(R-T)模型時提出的。他們認為β"-Al2O3表面的不潤濕區域處會誘發高的局部電流密度，從而引起陶瓷退化。之后通過模擬計算得到電流強度隨不潤濕區域尺寸的公式
式中，i為電流密度；2C為不潤濕區域的直徑；r為裂紋尖端的半徑。局部電流密度隨著不潤濕區域的擴大而增加。Feldman等認為鈉枝晶更容易在高局部電流密度處生長。因此，從優化Na/β"-Al2O3界面的角度出發，研究和提高鈉在β"-Al2O3表面的潤濕性具有重要意義。對于未經處理的β"-Al2O3，早期Viswanathan等和近期Hu等得到類似的結果，即在300 ℃的溫度下，鈉在β"-Al2O3表面不完全潤濕。多年來，人們試圖探索Na/β"-Al2O3界面潤濕性差的原因以及提高鈉在β"-Al2O3表面潤濕性的方法。Viswanathan等證明了痕量水的存在對潤濕的不良作用。此外，陶瓷前驅體中可能引入的鈣雜質也會導致電池負極界面電阻明顯增加。
近年來，研究者們通過鈉合金化和陶瓷表面涂覆等措施來改善鈉在固體電解質表面不完全潤濕的問題。Lu等通過將Na與K、Cs、Rb等金屬合金化降低鈉負極的表面能，實現了熔融鈉合金100 ℃的較低溫度下在β-Al2O3表面的良好潤濕。表3總結了文獻報道的熔融鈉在涂覆處理后β"-Al2O3表面的潤濕性。用熔融鈉滴在β"-Al2O3上的接觸角來表征其在惰性氣氛中的潤濕性。采用金屬(如Pb、Bi、Ni)、過渡金屬氧化物、碳等材料在β"-Al2O3表面涂覆可以減小接觸角。雖然這些處理方法都是有效的，但放大生產仍有難度，往往存在材料具有生物毒性或價格高昂或制備過程能耗高、不環保、生成氧化鈉鈍化層等問題。最近，SICCAS開發出一種高表面能且孔結構可控的多孔鎳/碳復合薄膜修飾在β"-Al2O3陶瓷管，作為負極鈉與陶瓷管之間的導電潤濕中間層。如圖10(a)和所示，這種薄膜通過低成本的涂覆后熱處理方法即可得到，孔隙厚度均勻可控。通過噴涂的表面工程技術可以大大降低前驅體用量，實現薄膜涂層的放大生產[圖10(c)]。圖10(d)顯示修飾該潤濕中間層的電池經過一次循環后拆解發現，鈉熔體可以通過該中間層均勻緊密地包覆在毛細層和陶瓷管之間。

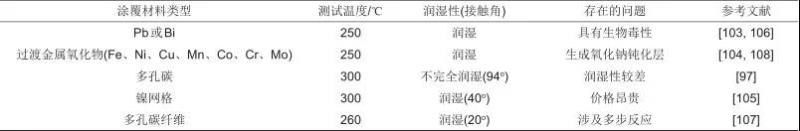

表3 熔融鈉在各種涂層修飾后的β"-Al2O3表面的潤濕性

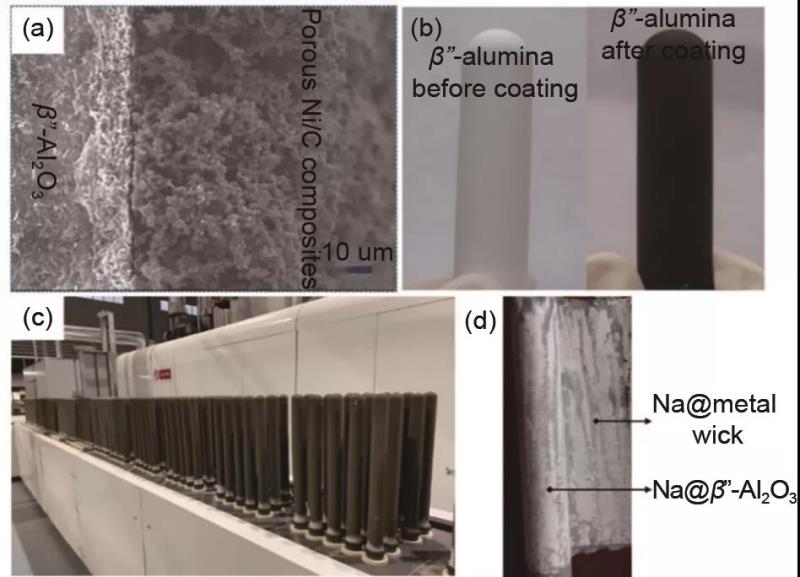

圖10 (a，b) 多孔鎳/碳復合薄膜修飾的β"-Al2O3陶瓷；(c) 多孔鎳/碳復合薄膜修飾層的量化制備系統；(d) 鈉在鎳/碳復合薄膜修飾后的β"-Al2O3陶瓷管上良好潤濕
3.3 增強封接材料的熱機械穩定性
出于安全和性能方面的考慮，鈉硫電池所有部件的密封必須具有高度完整性和氣密性。密封部件和集流體直接接觸強還原性鈉或強腐蝕性硫基電極材料，使它們的熱匹配性和機械化學穩定性成為影響電池安全和性能的重要因素。
3.3.1 玻璃封接
圖2所示的密封部件中，α-Al2O3陶瓷和β"-Al2O3陶瓷之間的密封材料1通常采用玻璃材料，并且硼硅酸鹽玻璃由于其高機械強度和化學耐久性而被優選。然而，硼硅酸鹽玻璃具有脆性高、密封溫度高、易析出方石英、與密封件熱膨脹匹配差等固有缺點，因此開發鈉硫電池用的穩定性更好的玻璃類密封件仍具有挑戰性。Jung等針對玻璃密封材料的熱膨脹系數(thermal expansion coefficient，TEC)及其尖端形狀對封接處拉伸應力的影響進行了研究。如圖11所示，通過有限元模擬分析技術，結合相關材料特性、模擬條件和局部坐標系統，計算得到了具有凸、平和凹的三種尖端形狀的玻璃密封件在熱震過程中承受的局部應力與玻璃TEC之間的關系。結果顯示，凸面玻璃尖端承受的最大拉伸應力比同樣條件下平面和凹面尖端小。在α-和β"-Al2O3的封接過程中，玻璃接頭在冷卻過程中承受應力較大，可達到75～90 MPa。

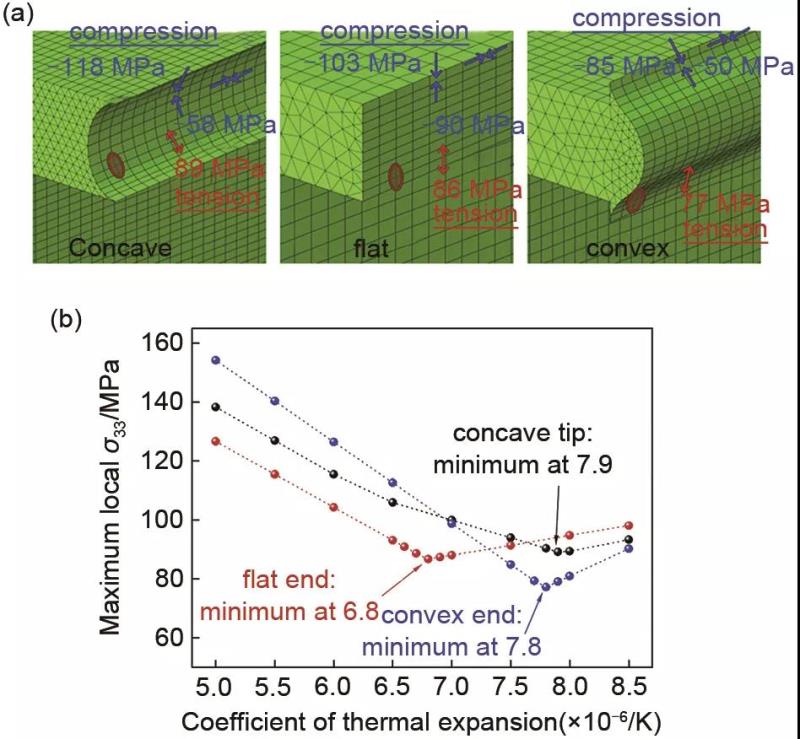

圖11 (a) 凸、平和凹三種尖端形狀的玻璃密封件在熱震過程中承受的局部應力計算結果；(b) 最大局部應力與玻璃熱膨脹系數之間的關系
近年來，中國科學院上海硅酸鹽研究所持續開發了多種新型的玻璃密封材料，如玻璃陶瓷、摻鉍硅酸鹽玻璃等，表現出優越的熱膨脹匹配性和化學相容性。與工業硼硅玻璃密封相比，玻璃陶瓷密封具有以下幾個優點：①高強度；②化學穩定性高；③熱循環過程中不發生相變，應力可忽略；④熱膨脹率可控。選用硼硅酸鹽玻璃為玻璃基體，TiO2為成核劑，通過摻雜大半徑高場強的Y2O3得到新型玻璃陶瓷密封材料。通過改變Y2O3的摻雜量調節材料的TEC，再通過加入CaF2來降低硼硅玻璃的黏度。當摻雜Y2O3比例為3.0%(質量分?jǐn)?shù))時，室溫和300 ℃下，玻璃陶瓷密封的TEC分別為6.9×10-6 K-1和6.6×10-6 K-1，與α-Al2O3和β"-Al2O3的TEC能很好地匹配。即使經過100次熱沖擊，如圖12(a)和所示，摻雜3.0% Y2O3的玻璃陶瓷(G3)和α-Al2O3或β" -Al2O3之間的界面仍保持完好。對封接體進行350 ℃熱處理850 h后，發現它們之間界面擴散層的厚度小于10 μm，顯示玻璃陶瓷密封材料與Al2O3之間良好的熱化學穩定性。

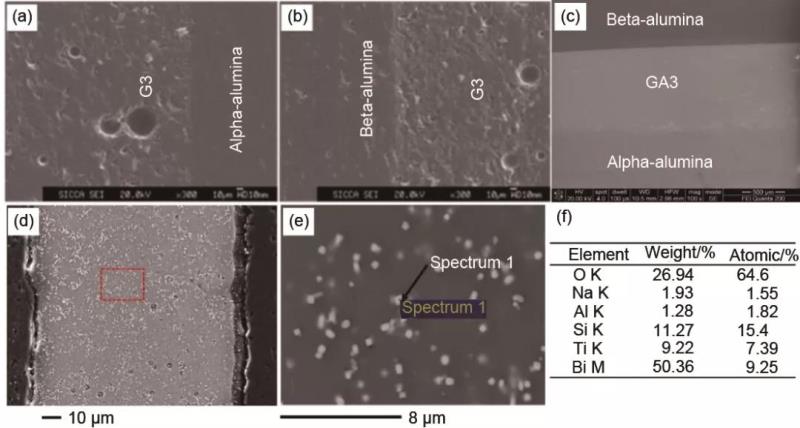

圖12 (a，b) 100次熱沖擊后，摻雜3.0% Y2O3的玻璃陶瓷(G3)和α-Al2O3或β"-Al2O3之間的界面截面；(c) α-Al2O3，β"-Al2O3與摻雜質量分?jǐn)?shù)32%Bi2O3的硼硅酸玻璃(GA3)的密封界面截面；(d，e) 經硫腐蝕的含鉍玻璃陶瓷的封接界面及局部微晶放大圖片；(f)(e) 圖指向部分的EDS半定量分析結果
另外，采用Bi2O3取代部分SiO2的硼硅酸鹽玻璃提高了封接玻璃與α-Al2O3或β"-Al2O3的熱膨脹匹配度，該玻璃的玻璃化轉變溫度、軟化溫度和黏度相對于基體均有所降低，主要原因在于B—O鍵的結合能(102.5 kJ/mol)遠小于Si—O鍵(464 kJ/mol)，Bi2O3以[BiO6]單元建立玻璃網絡，導致低溫下黏度下降，使封接溫度比未摻雜的低200 ℃。更重要的是，黏度的下降明顯提高了Bi2O3摻雜玻璃密封的密度。圖12(c)為α-Al2O3，β"-Al2O3與摻雜質量分?jǐn)?shù)32% Bi2O3的硼硅酸玻璃(GA3)的密封界面截面形貌。從圖中可以看出，α-Al2O3/GA3玻璃/β"-Al2O3界面連接良好，無任何微裂紋和孔隙，具有良好的密封性，黏結強度高達17.91 MPa。經過200次熱沖擊后，除了GA3玻璃與β"-Al2O3之間形成了薄的擴散層外，未見明顯變化。熱沖擊后，Al元素從β"-Al2O3向GA3玻璃擴散，形成厚度約為7 μm的擴散層，其他元素未見擴散。與電解質陶瓷厚度相比，7 μm的擴散層對電解質材料的性能影響不大。加入TiO2成核劑后，含鉍玻璃陶瓷基本保持原始玻璃的熱膨脹系數，但促進了Bi2Ti2O7微晶的形成[圖12(d)]。圖12(e)的電子衍射光譜(EDS)結果表明，有Bi2Ti2O7微晶的玻璃陶瓷在350 ℃的硫介質中200 h后沒有被硫腐蝕[圖12(f)]。微晶的生成提高了該玻璃陶瓷材料的化學穩定性。
3.3.2 熱壓封接件
正負極引出端子與絕緣陶瓷之間通常采用熱壓封接(thermal compression bonding，TCB)進行密封，熱壓介質一般采用鋁片。這里，熱失配也是熱壓封接失效的重要原因之一。電池充電時，模組加熱系統不需工作即可保持溫度穩定，但放電時的大量放熱使模組內有30 ℃左右的溫度波動，并會導致TCB封接處產生熱機械應力，從而引起TCB封接失效。如圖13所示，RIST的Kim團隊針對熱震條件下TCB接頭處的熱機械應力進行了模擬計算。他們選擇20～350 ℃的熱震區間，考察了不同熱壓界面寬度和不同外殼材料對TCB封接的徑向剪切應力和塑性形變分布等對熱機械壓力的影響。結果顯示，由于TCB2處在熱震過程中的溫差明顯大于TCB1處，因此TCB2處承受的各種熱機械壓力和應變都更大。圖13(d)和顯示，TCB2封接面的寬度從1.5 mm增加到3 mm能明顯降低該處的徑向剪切應力和塑性形變；當TCB2封接面寬度為3 mm時，采用鋁合金外殼或不銹鋼外殼對熱震過程中TCB2處的徑向剪切應力影響不大。

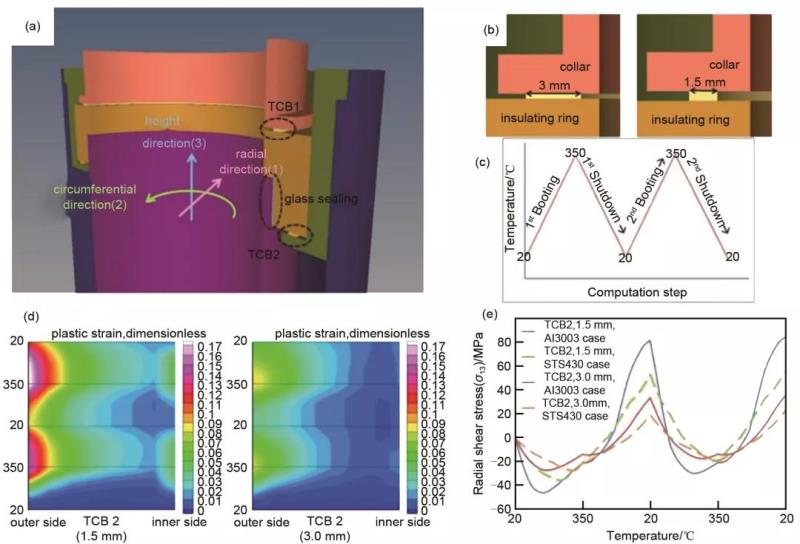

圖13 熱震條件下TCB封接處的熱機械應力計算的模型參數(a～c)以及徑向剪切應力和塑性形變量分布的計算結果(d，e)
雖然增大熱壓界面面積可以緩解TCB處的熱機械壓力，但TCB密封材料的可靠性仍需要進一步提高。Jung等研究了亞共晶鋁合金(Al-Mg-xSi)作為TCB1處密封介質在高溫下耐鈉腐蝕的特性。325 ℃下，該鋁合金經熔融鈉腐蝕的產物主要為Na-Al-Si化合物，在不影響?zhàn)そY(jié)強度的前提下，降低硅濃度可使合金耐熔融鈉腐蝕的性能增強。Al-1Mg-3Si合金的腐蝕速率常數比Al-1Mg-12Si合金小25.5%。總體而言，TCB材料與正負極活性材料的接觸面積小，而且腐蝕速度不足以影響鈉硫電池壽命，這方面材料的研發開展得較少。
3.4 電池外殼防腐蝕
如前文所述，在鈉硫電池的工作溫度(300～350 ℃)下，硫和放電產物多硫化鈉處于熔融狀態，具有極強的腐蝕性。正極集流體(同時作為電池外殼)的腐蝕可能造成容量的損失、電阻的增加和安全隱患，因此保證電池外殼的耐硫腐蝕性對提高電池安全性非常重要。早期研究人員對包括鉬、鉻、鋁和不銹鋼等各種金屬的耐硫腐蝕性能進行了測試，發現Mo和Cr具有更好的耐腐蝕特性。但出于成本考慮，更實用的解決方案是在廉價的輕金屬表面引入一層耐腐蝕薄膜涂層材料，如Fe-Cr75合金、碳質材料、Ti合金和鈣鈦礦等。目前，NGK主要采用含F(xiàn)e-Cr75合金涂層的鋁合金材料作為鈉硫電池外殼，其設計壽命為15年。由于碳基材料導電性相對較高、與硫的相容性好、結構易于剪裁、化學穩定性好、表面積大，幾種碳基材料也被探索作為耐腐蝕涂層和正極集流體。有些鈣鈦礦型非金屬材料雖然電子導電性較差，但是一般認為當涂層以薄膜形式存在時，其對電池內阻的影響可以忽略，因此也被研究作為外殼耐腐蝕涂層。較為成功的一個例子是La0.8Sr0.2Co0.2Cr0.8O3-δ(LSCC)鈣鈦礦涂層，其腐蝕電流密度比316L不銹鋼低兩個數量級，腐蝕速度為12 μm/年，遠小于鋁(150 μm/年)和AISI446不銹鋼(90 μm/年)。最近，Xu等還從熱機械穩定性的角度通過模擬仿真研究了鋁合金(Al3003)、不銹鋼(STS304、STS340)和Fe-Co-Ni合金作為電池外殼的穩定性。結果顯示，應用TEC小于12×10-6 K-1的合金材料作為電池外殼有利于增強電池外殼封接處的熱機械穩定性。
4 模組層面提升鈉硫電池安全性的研究進展
由于鈉硫電池的運行溫度為300～350 ℃，電池模組一般是將電芯按一定規則排布在一個加熱保溫箱內進行串并聯，通過電池管理系統(BMS)實現模組的管理與互聯。因此，在電芯層面材料和結構優化的基礎上，鈉硫電池在模組層面還需要從保溫箱熱管理、火源阻隔、電路設計和BMS優化等幾個方面進一步提高電池的整體安全性，其中電路設計可以通過熔斷器實現短路下的過流切斷(如每4個電芯配置1個熔斷器)，通過BMS可以有效地控制模組出現過充/過放情況以及在出現緊急情況時切斷電路和預警。下文著重討論保溫箱熱管理和火源阻隔兩方面的工程化研究進展。
鈉硫電池保溫箱技術由于涉及電池能耗和安全性相關的熱管理，屬于鈉硫電池的核心技術之一。最近，Schaefer等結合第一性原理建立了鈉硫電池的全耦合熱電化學動力學模型。模型考慮了歐姆損耗、Peltier熱和熵變引起的熱，利用該模型對充放電過程中不同電流密度下的電池特性進行了研究。SICCAS和RIST在鈉硫電池保溫箱技術的設計領域開展了系列工作。如圖14(a)所示，Min等模擬了充放電過程中保溫箱內部溫度場的變化與分布。在電池放電過程中，由于焦耳熱和放熱反應導致溫度升高約30 ℃，如果不加干預，容易造成模組超溫。如圖14(b)和所示，NGK報道的L33型模組采用真空絕熱罩加冷卻風道的設計，可根據模組溫度自動啟動冷卻風扇，電池上方的氣流充分地將熱量排出[29]。

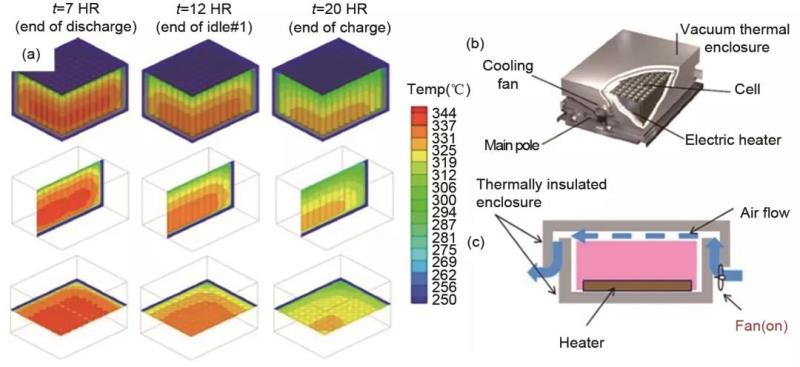

圖14 (a) 充放電過程中電池保溫箱內部溫度場分布的模擬結果；(b，c) NGK的L33型模組的風道設計
一旦發生火情，在阻斷火源方面，用砂填埋電芯是較為傳統的設計，但是砂的透氣性以及較好的導熱性使其無法達到阻熱和阻隔泄漏物的目的。目前鈉硫電池模組采用電芯間隔熱防火板和保溫箱防火板相結合的方式實現進一步阻斷火勢蔓延的目的。每個電芯單元都用隔熱防火板卷繞，在物理上與相鄰電芯隔離[圖15(a)]。保溫箱上層和下層均加入透氣防火板，實現了保溫箱之間的隔離。通過這種措施，幾乎完全消除了熱外逸的可能性[圖15(b)]。

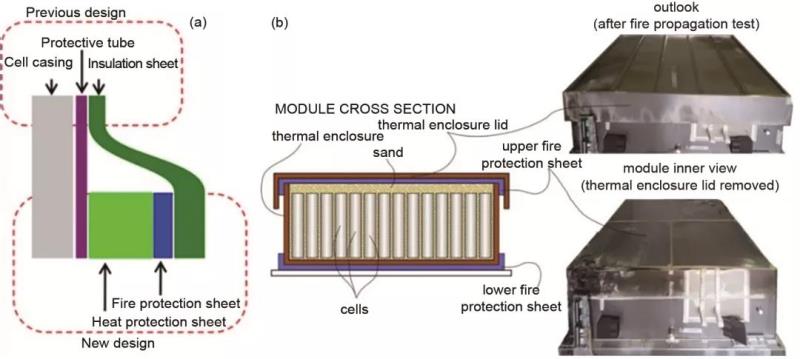

圖15 鈉硫電池模組內電芯間和保溫箱內壁防火板布置
5 新型鈉硫電池結構設計與其安全性提升
5.1 中溫鈉硫電池
鈉硫電池的各種安全隱患大部分都與電池300 ℃以上的運行溫度有關，因此降低鈉硫電池的工作溫度成為近年來研究人員所關注的焦點之一。室溫鈉硫電池具有初始放電容量較高的優點，但存在與鋰硫電池類似的穿梭效應、鈉枝晶和硫極利用率低等問題，導致室溫鈉硫電池的循環穩定性較差，目前無法商用。近年來，工作溫度在100～200 ℃的中溫鈉電池體系的研究取得了豐富的成果，令人鼓舞。中溫鈉硫電池與高溫鈉硫電池類似，同樣采用β"-Al2O3固體電解質和熔融鈉負極，能有效避免鈉枝晶和穿梭效應，現階段具有更高的研究和應用價值。然而由于運行溫度降低，固體電解質的鈉離子電導率下降，多硫化鈉的溶解度降低等問題使中溫鈉硫電池的倍率性能相比于高溫鈉硫電池明顯降低。低溫化與高比功率的矛盾成為中溫鈉硫電池發展的關鍵技術瓶頸。
圖16(a)顯示了不同厚度β"-Al2O3陶瓷電解質的離子電導率隨溫度的變化趨勢。1 mm厚的β"-Al2O3陶瓷200 ℃下的面電阻是300 ℃下數值的近3倍。溫度繼續降低，其電阻率呈現指數增大趨勢。減小β"-Al2O3陶瓷的厚度似乎是一個提高低溫下電解質離子電導性的有效策略。如圖16(b)所示，Lu等采用600 μm厚β-Al2O3陶瓷片作為固體電解質，開發了一種平板中溫鈉硫電池。該電池使用金屬鈉負極和溶于四乙二醇二甲醚溶液(溶質為NaI)的多硫化鈉正極，并設計了原位拉曼光譜表征窗口，是中溫鈉硫電池領域較為早期的工作。雖然該電池僅提供了60次的循環性能，然而這項工作給出的原位拉曼光譜結果為我們理解中溫鈉硫電池的工作機理提供了很好的數據支持。

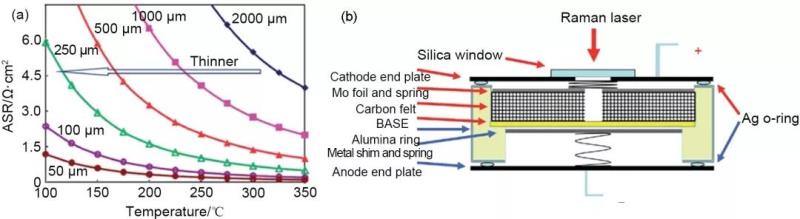

圖16 (a) 不同厚度β"-Al2O3陶瓷電解質的離子電導率隨溫度的變化趨勢；(b) 配置原位拉曼光譜觀察窗的平板中溫鈉硫電池
最近的研究結果表明，與相同反應面積的管式電池相比，平板電池的電解質和密封結構在同等條件下承受的應力顯著增加，這對平板電池的可靠性提出了更高的要求和挑戰，也催生了管式中溫鈉硫電池的開發。如圖17所示，Yang等開發了一種新型的中溫可逆鈉硫－液流電池。這種電池采用與Lu幾乎相同的金屬鈉和分散于有機電解液中的S/C作為電極材料，但是采用管式固體電解質和硫極循環的結構。雖然這一電池在一定程度上克服了硫極利用率低的問題，但仍極大受限于硫和多硫化鈉在電解液中的溶解度。另外，有機電解液的使用也降低了電池整體的安全性能。NIKIFORIDIS等最近開發的中溫管式鈉硫電池采用2.5 mol/L Na2S5 TEGDME溶液作為電池正極，獲得了連續循環42天的較長壽命，體積能量密度為83 W·h/L。該中溫鈉硫電池可將單體容量擴充至790 mA·h[133]。然而，目前中溫鈉硫電池仍處在應用基礎研發階段，尚無應用類產品面世。

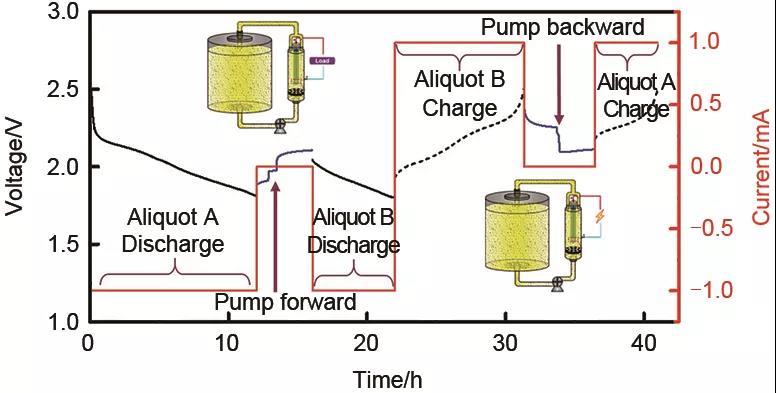

圖17 新型的中溫可逆鈉硫－液流電池的充放電曲線
5.2 液流化高溫鈉硫電池的新思路
鈉硫電池最大的安全隱患來源于鈉和硫反應時的劇烈放熱，因此如何有效地控制陶瓷管受損時直接接觸的鈉或/和硫的質量將成為從根本上改善鈉硫電池安全性的一個重要方向。液流電池作為一種技術較為成熟的儲能電池體系，其特點是活性物質具有流動性，可以實現電化學反應場所(電極)與儲能活性物質在空間上的分離，安全性高，電池功率與容量設計相對獨立，適合大規模蓄電儲能需求，但是傳統液流電池還存在能量密度較低、電流密度低、材料成本和制造成本高等問題。如果將鈉硫電池液流化，那么在保持鈉硫電池優勢的同時，可以有效地提高鈉硫電池的安全性。最近，SICCAS進行了管式液流化鈉硫電池結構原型的設計和開發工作(專利申請?zhí)?02110113570.1)，圖18(a)和18(b)分別顯示了這種管式液流化鈉硫電池的結構示意圖和原型電池。與典型的液流電池不同，電池鈉負極限制在負極腔室，硫正極單獨從下至上通過泵送在正極腔室循環流動。鈉硫電池液流化的結構設計主要有兩個方面的優勢：一方面，鈉硫電池液流化可有效地提高鈉硫電池的安全性。組件內部設置溫度傳感器，一旦電池超溫，溫度控制器輸出報警信號，隨即切斷外部循環管道閥門以保證系統的安全；另一方面，鈉硫電池液流化可進一步提高鈉硫電池的能量輸出能力。正負極材料通過外部罐體存儲，電池容量經過匹配正負極材料的質量和罐體的容積得以大幅提高。當然這一設計的實現還存在諸多技術難點，例如大面積陶瓷電解質膜的可靠制備；電芯與接觸液體部件的熱管理；高溫循環泵的選型等。

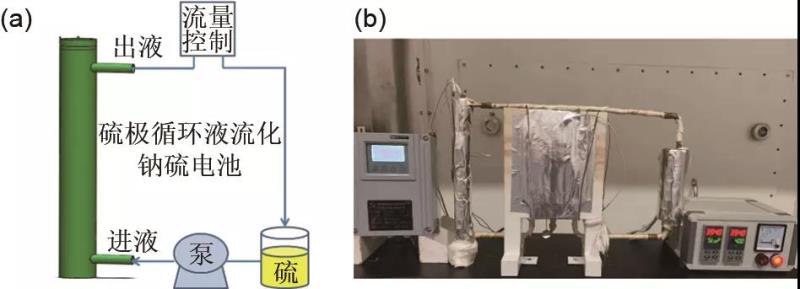

圖18 管式液流化的鈉硫電池結構示意圖和原型電池
6 結語
高溫鈉硫電池以其資源優勢、長時工作、環境適應性好以及低的系統成本等特點已在儲能市場占有一席之地。然而，鈉硫電池的安全隱患在一定程度上制約了它的商業化發展。提高鈉硫電池的安全特性依賴材料和結構兩方面的進一步優化。本文從涉及材料的電芯到涉及電路和熱管理的模組兩個層面提出了提高鈉硫電池安全性能的解決策略，并綜述了基于這些策略的工程化研究進展。從改善安全性的角度，我們需要注重固體電解質的強化增韌、電芯的密封穩定性、熱管理和電池管理系統的提升以及火情阻斷。經過安全性提升的鈉硫電池已通過歐洲CE安全認證，具有較高的安全可靠性。
從根本上解決鈉硫電池安全性的角度，我們更加關注降低電池的運行溫度和限制瞬時參與反應的電極材料的質量等方面的研究工作。降低運行溫度涉及電池材料和結構的創新，例如新型的具有優異低溫離子導電性能的固體電解質材料的研發，提高硫極利用率的結構設計等。同時，儲能活性物質參與電極反應的質量高度可控的液流化高溫鈉硫電池也可能成為新一代高安全性鈉硫電池的研發重點之一。
引用本文： 胡英瑛,吳相偉,溫兆銀.儲能鈉硫電池的工程化研究進展與展望[J].儲能科學與技術,2021,10(03):781-799.
HU Yingying,WU Xiangwei,WEN Zhaoyin.Progress and prospect of engineering research on energy storage sodium sulfur battery—Material and structure design for improving battery safety[J].Energy Storage Science and Technology,2021,10(03):781-799.
第一作者：胡英瑛（1985—），女，博士，副研究員，研究方向為儲能鈉電池的材料與器件，E-mail：yyhu@mail.sic.ac.cn； 通訊作者：溫兆銀，研究員，研究方向為堿金屬基化學電源的基礎與應用研究，E-mail：zywen@mail.sic.ac.cn。
