卓振宇, 張寧, 謝小榮, 等/高比例可再生能源電力系統關鍵技術及發展挑戰.
01、研究背景
為實現“雙碳”目標，風電光伏等可再生能源需要在未來30年內實現跨越式的發展，為電力系統安全、經濟、低碳運行帶來巨大挑戰。未來構建以新能源為主體的新型電力系統需要突破那些關鍵技術？各種技術之間的耦合關系與比較優勢如何？需要從系統性的視角進行分析和回答。

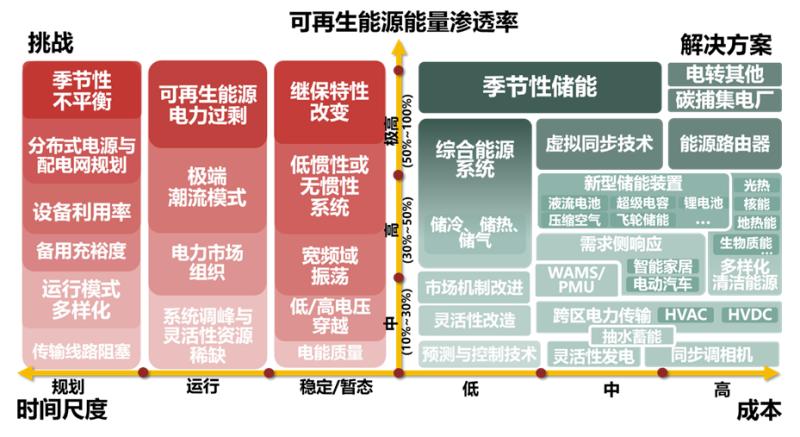

本文著眼于高比例可再生能源電力系統中的技術問題，通過廣泛總結不同發展階段的挑戰以及各項技術的技術經濟性，分析了挑戰出現的遞進層次和各項技術方案的比較優勢與未來發展定位。對各項解決方案的發展前景與經濟成本進行了討論。希望本文提供的觀點與數據能夠幫助研究人員在開展具體領域的深入研究之前獲得一個“全景”概覽。圖1系統性梳理了不同可再生能源發展階段可能面臨的挑戰與解決方案。
圖1 可再生能源不同發展階段的挑戰與解決方案
02、高比例可再生能源電力系統挑戰

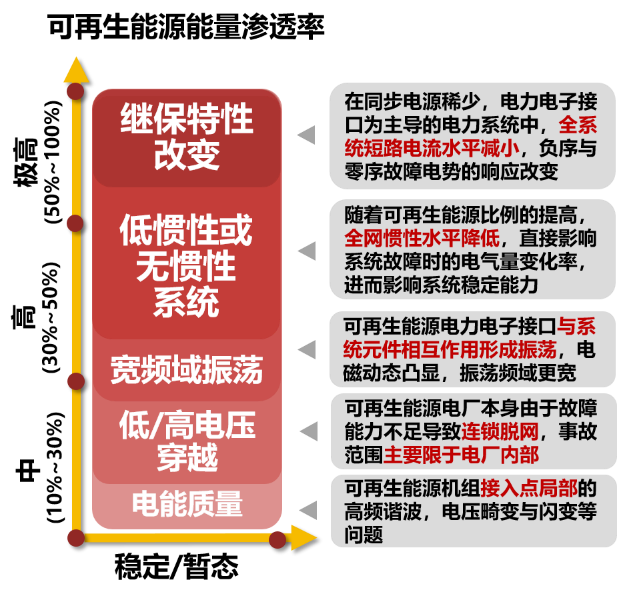

高比例可再生能源電力系統挑戰體現在穩定、運行規劃各個方面。在可再生能源滲透率不斷增高的過程中，系統的穩定問題由局部的電源脫網和電能質量問題逐步向全網的慣性與穩定問題擴展，最終將深刻改變?nèi)到y(tǒng)的穩定特性與機理。高比例可再生能源滲透對系統穩定與保護的挑戰總結如圖2所示。
圖2 高比例可再生能源滲透對系統穩定與保護的挑戰

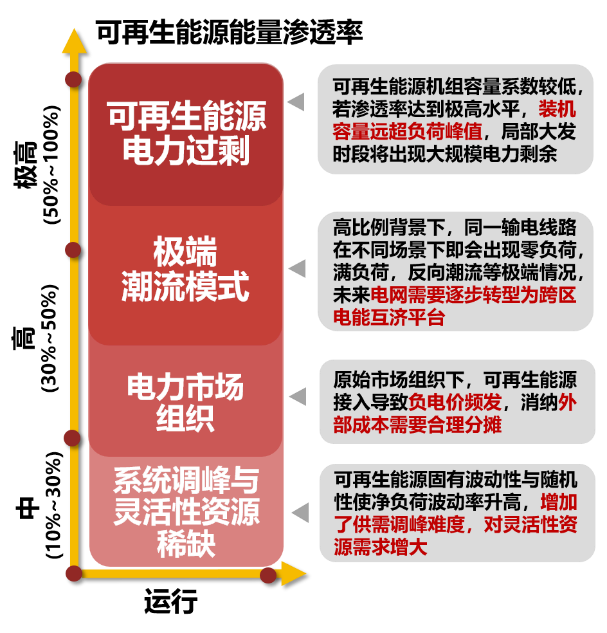

在運行時間尺度上，可再生能源帶來的一系列挑戰源自于其固有波動性與隨機性。風光可再生能源電源出力上限通常不可調度，系統調峰與電力市場組織問題，在中比例滲透階段的時候便會出現，隨著滲透率的增加，問題逐漸凸顯。極端潮流模式與大發電力過剩的問題，在高比例與極高比例滲透階段才會出現。高比例可再生能源滲透對系統經濟安全運行的挑戰總結如圖3所示。
圖3 高比例可再生能源滲透對系統經濟安全運行的挑戰

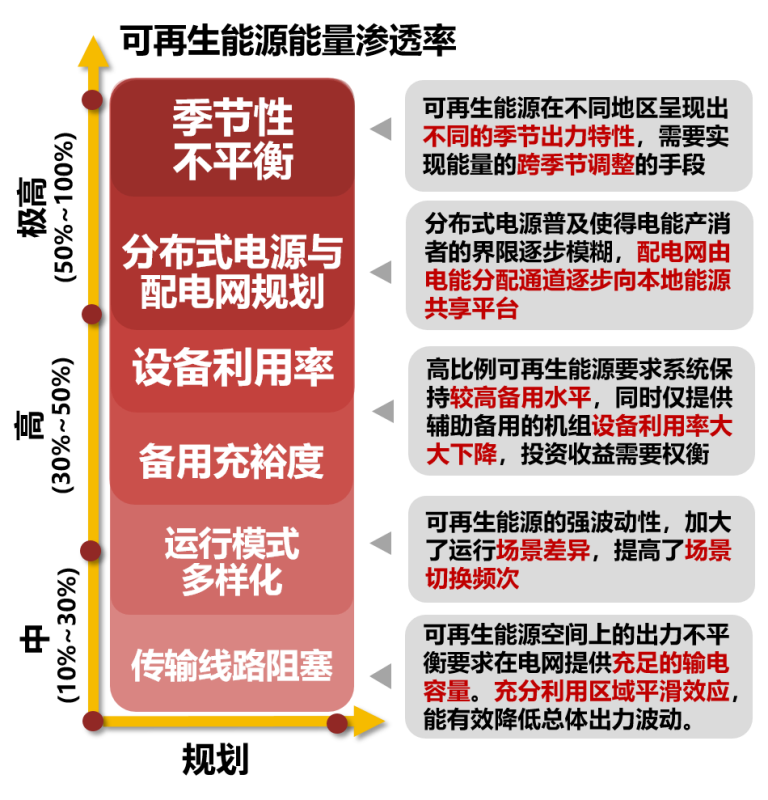

電力系統規劃需要在保證系統安全運行的基礎上，綜合考慮可再生能源發展與相關消納手段的成本與收益。高比例可再生能源滲透對系統規劃與發展的挑戰總結如圖4所示。
圖4 高比例可再生能源滲透對系統規劃與發展的挑戰
03、高比例可再生能源電力系統關鍵技術

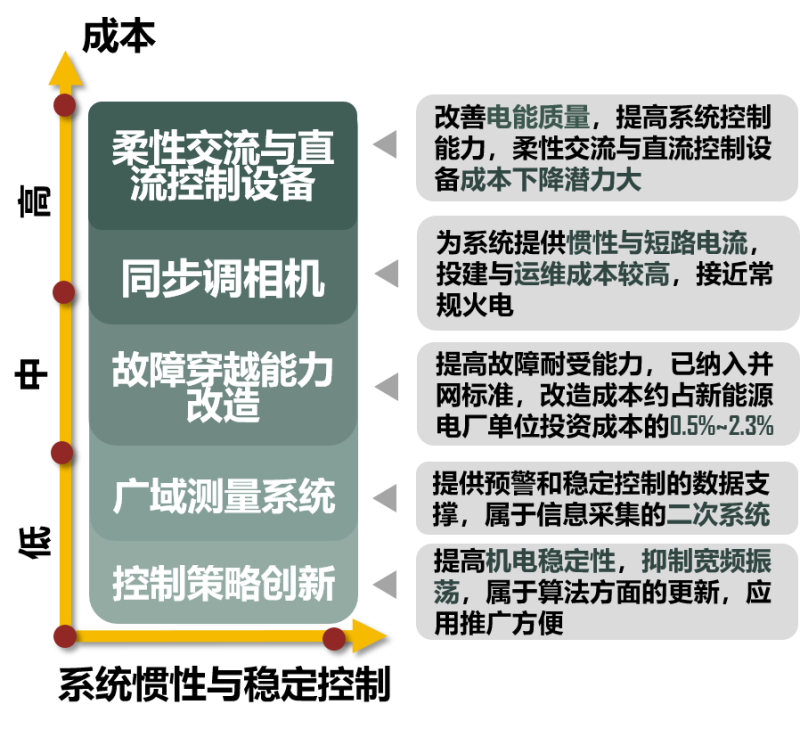

針對高比例可再生能源并網在穩定、運行、規劃各方面的新挑戰，目前已有眾多學者與工程人員在提出了各種解決方案。暫態短時間尺度上面臨的挑戰主要來自于風光電力電子設備高比例并網帶來的穩定性問題。具體描述如圖5所示。
圖5 系統慣性與穩定控制技術成本對比

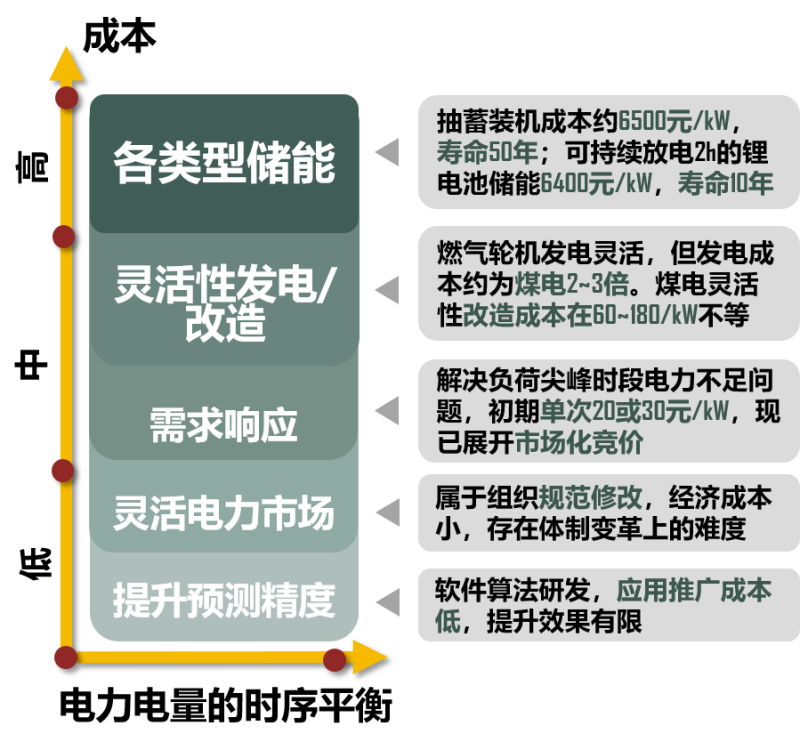

可再生能源出力的波動性與不確定性造成了多個時間尺度上的電力電量不平衡，為電力系統供需平衡帶來了挑戰，短期體現為電力不平衡，長期體現為電量的不平衡。應對這一挑戰的根本方法是提高系統的靈活性，使系統出力可調節資源可以適應凈負荷曲線的變化。具體描述如圖6所示。
圖6 電力電量的時序平衡技術成本對比

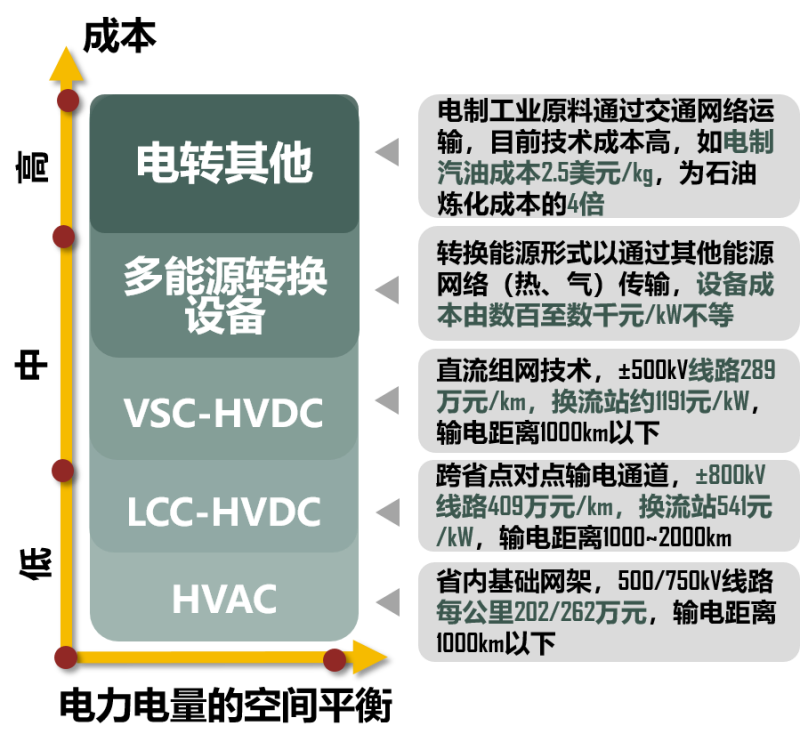

高比例可再生能源電力系統必然存在電力電量空間的不平衡。為此，需要通過電網的大范圍互聯與多能源形式之間的互濟轉化實現電力電量的空間平衡。具體描述如圖7所示。
圖7 電力電量的空間平衡技術成本對比

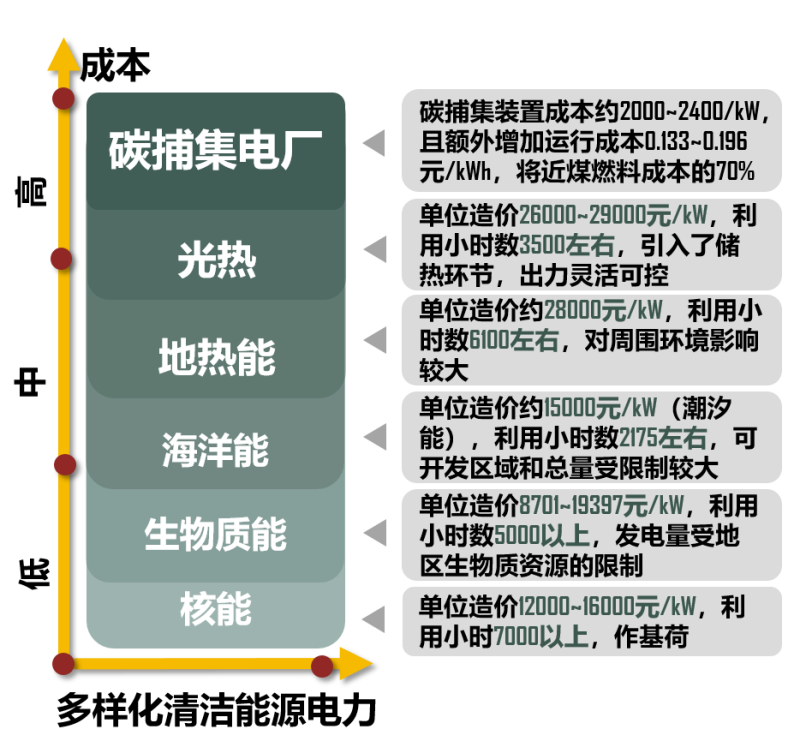

雖然當前新增可再生能源電力以風電與光伏為主，但其他可再生能源與清潔能源如光熱、生物質能等的發展?jié)摿σ嗖蝗莺鲆暋Ｒ揽慷囝愋碗娫吹幕パa(bǔ)協同效應也是實現高比例乃至極高比例可再生能源電力系統的重要途徑。具體描述如圖8所示。
圖8 其他清潔能源電力技術成本對比
04、觀點與展望

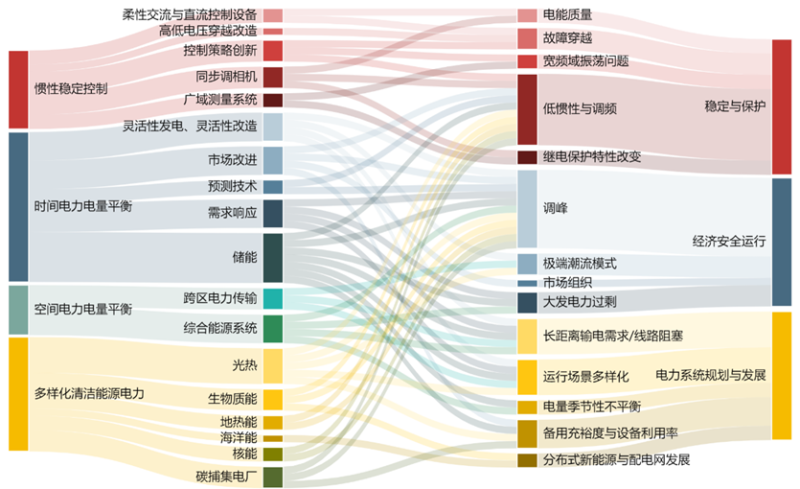

圖9 高比例可再生能源挑戰與技術解決方案對應關系
高比例可再生能源并網是一項系統工程，各種挑戰與解決方案并不是完全孤立的、一一對應的，對于同一類挑戰有多種技術手段可以應對，一項技術或裝備往往也能解決多方面問題。
解決高比例可再生能源并網的技術選擇并不是唯一的，不同技術之間可能存在互補關系，也可能存在競爭關系。我國高比例可再生能源電力系統發展路徑的技術選擇，取決于國家及行業政策選擇以及各類技術的綜合技術經濟性相對比較。
對于某一項技術而言，其對于高比例可再生能源并網的技術經濟性往往體現在多個方面。
基于以上對高比例可再生能源電力系統挑戰與技術解決方案的探討，總結該領域值得關注的幾個具體技術研究方向。
我國高比例可再生能源電力系統未來形態與轉型路徑
高比例可再生能源電力系統的穩定性機理
考慮系統復雜穩定機理的電力系統規劃與運行技術
多時間尺度儲能協同規劃與運行優化技術
跨能源系統的可再生能源消納
延伸閱讀
1、康重慶，姚良忠. 高比例可再生能源電力系統的關鍵科學問題與理論研究框架[J]. 電力系統自動化, 2017, 41(9): 2-11.
2、謝小榮，劉華坤，賀靜波，等. 直驅風機風電場與交流電網相互作用引發次同步振蕩的機理與特性分析[J]. 中國電機工程學報, 2016, 36(9): 2366-2372.
3、魯宗相，黃瀚，單葆國，等. 高比例可再生能源電力系統結構形態演化及電力預測展望[J]. 電力系統自動化, 2017, 41(9): 12-18.
4、姚良忠，朱凌志，周明，等. 高比例可再生能源電力系統的協同優化運行技術展望[J]. 電力系統自動化, 2017, 41(9): 36-43.
5、姜海洋,杜爾順,朱桂萍,等.面向高比例可再生能源電力系統的季節性儲能綜述與展望[J].電力系統自動化,2020,44(19):194-207.
6、占穎,吳琛,謝小榮,等.風電并網系統次同步振蕩的頻域模式分析[J].電力系統自動化,2020,44(18):90-97.
