2020年3月，IRENA（國際可再生能源署）發布了《Electricity Storage Evaluation Framework: Assessing system value and ensuring project viability》。本文是報告第III部分全球8種儲能應用案例的第4部分：VRE出力平滑。
英文原文鏈接：
https://www.irena.org/publications/2020/Mar/Electricity-Storage-Valuation-Framework-2020
1. 挑戰：VRE出力波動
VRE的特征是波動性和不確定性。這意味著VRE資源不能提供穩定的出力，而是波動的、不可調度的輸出。對于光伏發電，出力波動主要是云層的運動引起的。如果陽光條件好，光伏板能夠以最大功率發電。當云層突然遮擋陽光，發電功率會突然下降。當云層移開后，又會突然增加。對于風電，出力波動主要來自風速的變化。
這種波動會降低電能質量和穩定性，而電網運營商需要通過平衡電力供需來保持電網穩定性，這就為電網運營商帶來了挑戰。出力波動還會帶來電壓和頻率的不穩定。然而，出力波動通常會隨光伏和風力發電的增加而降低，這是因?yàn)閂RE資源在電網系統中的地理分散性增加了。因此，在VRE分散的互連電網系統中，當單個的風力發電機或者光伏發電板發生類似波動時，總的VRE出力還是能總體保持平滑的。但是，在小型孤立的電網系統中，由于地理空間有限并且缺乏廣泛互連，這種波動會影響電網系統的穩定和安全。出力波動的影響必須要重視，在提供方案是必須找到平滑VRE出力的策略。
2012年，Puerto Rico電力局（PREPA）設定了實現光伏和風力發電并網的最低技術要求。在這些要求中，PREPA設定了VRE每分鐘10%額定容量的變化率限制（Gevorgian and Booth，2013）。如果光伏發電廠的額定裝機容量是1MW，那么它1分鐘之內的最大出力波動時±0.1MW。
另一個現實的案例是美國Hawaii的案例。Hawaii電力公司（HECO）將25-50MW項目的波動限制在2~3MW/分鐘（Gevorgian and Carbus，2013）。
在這兩個案例中，如果VRE的出力波動超出了限制，這部分發電必須被切除以保證出力的平穩，雖然這樣做可能不是最佳的選擇。最佳的方案應該是平滑VRE出力而不是棄電。
2. 解決方案
展望一下，一種平滑光伏和風力發電的方案應該是儲能，因?yàn)閮?chǔ)能能夠快速響應出力變化。電力儲能與VRE相結合，可以平滑光伏和風力發電的出力波動，避免頻率和電壓波動，避免VRE棄電，提高系統可靠性。這就是VRE平滑的方案。

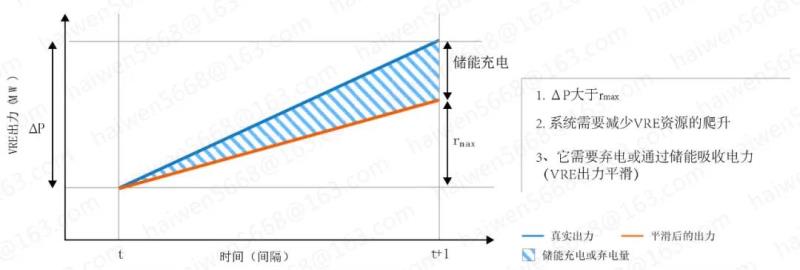

假設電網要求的波動限制是r_Max，t時刻到t+1時刻的VRE出力波動是ΔP。一開始，電網會嘗試盡可能吸收整個ΔP，但是，如果ΔP超出了最大波動感限制，ΔP的一部分就必須被放棄（如果ΔP是正的），或者被其他諸如柴油發電機的資源替代（如果ΔP是負的）。儲能可以做的就是吸收掉超出的部分，并在一定時機放電以避免化石燃料發電損失甚至甩負荷。圖1闡述了這個過程。圖中顯示了在電網波動限制下，VRE發電是如何通過棄電、儲能被平滑的。
圖1 當VRE波動超出變動限制時的平滑過程
3. VRE平滑的儲能應用
一些儲能項目已經被用來提供VRE出力平滑。比如，新墨西哥的公共服務公司（PNM）建設了Prosperity儲能項目，主要用于兩個目的：提供光伏發電場的出力平滑、提供能量轉移。該項目包括500kW的光伏發電和兩種電池形式，一種是0.25MW/1MWh鉛酸電池用于能量轉移，另一種是0.5MW/0.35MWh的鉛酸電池用于出力平滑。
圖2 新墨西哥儲能電池
Hawaii也安裝了風電出力平滑用的電池。比如，NEC能源解決方案公司提供了用于風電出力平滑的鋰電池，部署在Maui島的Auwahi 21MW風電場附近，見圖3。該電池的容量是11MW/4.3MWh，采用的是磷酸鋰鐵電池，主要是因?yàn)榱姿徜囪F電池的耐久性、安全性，并且已經在全球成功應用（IRENA，2015b）。還有一個案例，Kaheawa風電場，也位于Maui。該風電場的總裝機是51MW，同時采用了11.5MW/21MWh的先進鉛酸電池來提供出力平滑（Roose，2018）。2018年，電場業主TerraForm和電池制造商Younicos簽署了一項協議，將采用鋰電池替換掉鉛酸電池以實現更高的可用容量和更長的運行年限（Power World Analysis，2018）。
圖3 Hawaii Maui的風電場
其他的案例還包括法國的島嶼。2015年5月，法國政府發布了一項提議，即CRE3RFP，準備在法國的島嶼上開發光伏儲能項目。根據該提議的細節，必須建設儲能來平滑光伏出力曲線以避免電網波動性和不確定性。更詳細的，儲能必須提供精確地平滑光伏系統早晨負荷爬升，必須提供中午時段的穩定輸出，必須提供下午的對稱平滑。該項提議對Corsica（18MW）、Guadeloupe（9MW）、Guyana（5.2MW）、Martinique（11.1MW））和La Reunion（8.5MW）總共52MW的太陽能發電和儲能項目進行獎勵。這些項目平均獲得了204歐元/MWh的電價獎勵。然而，在接下來的72MW獎勵中，這項獎勵降低到了113.6歐元/MWh。即使這可能導致成本的上升，但這使得光伏系統完全可調度，避免了波動性和不確定性因素。這可以看作是將光伏發電完全變成有平滑輸出和有限波動幅度的可預測發電資源的成本上限。
4. 儲能提供VRE平滑
前面提到的項目已經在島嶼或者小型孤立電網中獲得應用，VRE平滑是其主要服務。其中，一些項目是可以從公開渠道獲知它們是如何提供這項服務的。

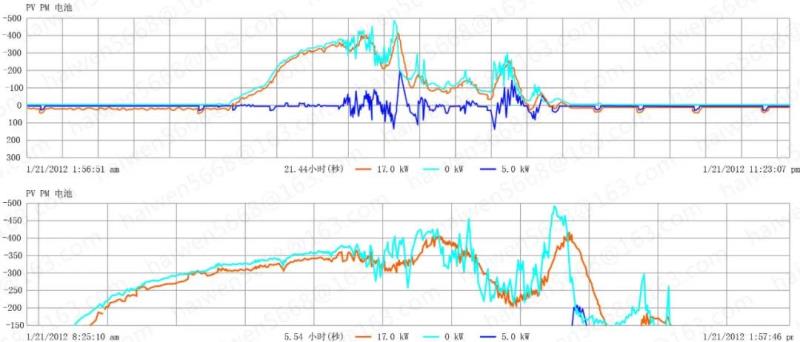

比如，新墨西哥Prosperity儲能項目采用了美國Sandia國家實驗室的平滑算法，可以對太陽能出力變化自動響應。圖49顯示了這些儲能電池是如何平滑光伏發電出力的。藍線是光伏的原始出力，黃線是電池出力，紅線是平滑后的光伏出力（光伏+儲能）。顯然，相對于原始出力，紅線已經消除了很多變化。
注：數據來自2012年1月21日。
來源：Arellano（2012）。
圖4 Prosperity儲能項目為光伏發電廠提供VRE平滑

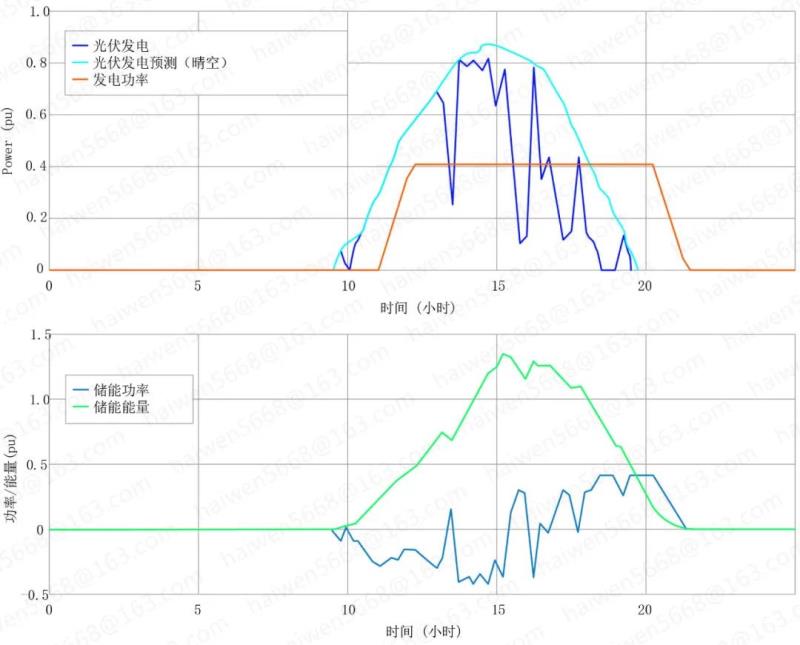

CRE RFP提議中提到的法國島嶼上的項目也有類似的效果。儲能的應用為其提供了精確的早晨負荷爬升平滑、下午負荷降坡平滑、中午的持續穩定出力。例如，法國La Reunion島嶼為光伏電站配備了9MWh儲能實現了出力平滑。下圖顯示了電池是如何對光伏發電進行平滑的。該圖還顯示了為光伏配備一定的儲能后，VRE不再是波動的而是一個可調度的可預測電源。由于有了儲能，光伏的波動變得可控，資源的波動性已經不再是一個問題。
圖50 法國島嶼La Reunion的9MWh電池儲能對光伏發電出力的平滑
5. 結論（案例4：VRE平滑）
現在的問題是VRE平滑是否是建設儲能系統的動因。簡單點說，在大部分應用中，如果建設儲能只用來提供VRE出力平滑并不是有價值的。即使在一定的理想情況下能帶來價值，但是，這只是其他服務的增值價值。
在公用事業的規模上，由于VRE的地理分散性，VRE發電的聚合以及輸配電網的要求帶來了平滑的凈負荷。在分布式的規模上，聚合的VRE和分布式的需求需要更為平滑的凈負荷。但是，如果單個的光伏發電場在區域內的一年中一段時間占據了較高的比例，必須采用平滑的措施。這使得在VRE電站無平滑措施的時候，由于VRE出力的劇烈變化，電力系統的運行具有挑戰性。
