中國儲能網訊：2020年12月，國際可再生能源署（IRENA）發布《智能微電網“質量基礎架構”》報告，作為小島嶼發展中國家燈塔倡議項目的報告，為離網可再生能源發展提供了思路。特轉發供參考。
《智能微電網“質量基礎架構”》
Quality infrastructure for smart mini-grids
微電網是非常復雜的系統，通常在安裝和操作方面存在很高的監管不確定性。要為可再生能源微電網建立一個可行的市場，為投資者帶來增長前景和長期盈利能力，就需要為微電網技術和系統建立可信賴的質量技術基礎（Quality Infrastructure, QI）。
本篇報告介紹了可再生能源微電網的發展現狀，并針對其未來發展方向進行預測。同時，該篇報告引入了“質量技術基礎”的概念，強調了QI在智能可再生微電網開發中的關鍵作用，并深入分析了微電網QI發展的目標與成本效益。
重點結論：
目前，全球離網可再生能源微電網的裝機容量已超過4GW，其中生物能的工業應用占總裝機的67%。水電微電網正在快速發展，服務于社區和工業，而光伏微電網主要用于商業、社區和農業。100%可再生能源的微電網與化石燃料微電網相比已經具有成本競爭力，LCOE為0.39-0.75美元/千瓦時，2035年有望降低到0.2美元/千瓦時。
可再生能源微電網的核心用途是發電、儲能、轉換和消費，以及控制、管理和測量（CMM）。物聯網平臺將構成未來CMM功能的骨干，儲能科技的進步將有力推進微電網的應用。
QI包括全面的計量、標準、認證認可、檢驗檢測。有效的QI可以降低微電網發展的風險，改善項目融資，減少法規和性能上的不確定性，擴大微電網市場，降低電力成本。
系統及測試是可再生能源微電網QI開發的主要挑戰。微電網作為復雜的系統，不能被視為各部分的簡單總和，必須找到一種全面的方法開發QI。物理組件與模擬的結合可以降低測試成本且更易于調整。
報告的主要內容如下：
可再生微型電網將電力負荷和可再生能源結合在一起，由于集成能源基礎設施可以為島嶼和偏遠社區等關鍵細分市場帶來許多好處，其部署動力日益增強。可再生微型電網可以提供電力接入，提高電力彈性和可靠性，降低能源成本和碳足跡，并改善生活質量。
隨著部署的增加，關注系統性能、耐久性和對新發展的適應性是至關重要的。這揭示了開發質量保證機制和所謂的“質量技術基礎”的重要作用，本報告對此進行了深入闡釋，以成功地保障強大的可再生微型電網，使其能夠?yàn)楝F(xiàn)在和未來的社會服務。
（一）可再生能源微電網的現狀和潛在增長點
我們已經做了許多努力來收集微型電網數據，但不同的數據源仍然存在差異。作為一個近年來發展非常迅速的行業，對全球微型電網份額的估計比較明確:全球約有1.9萬個已安裝的微型電網，其中約一半使用柴油和其他化石燃料發電機(ESMAP, 2019)，但由可再生能源驅動的微型電網（并網和離網）的全球份額并不容易估算。用可再生能源替代大排放量的微型電網具有巨大的市場潛力。
如圖1所示，國際可再生能源署（IRENA）分析發現，離網可再生能源微型電網的裝機容量為4.16吉瓦(GW)，服務至少800萬人口。由于經常用于大功率工業微型電網，基于生物能源的微型電網的裝機容量最高?；陲L(fēng)能和水力發電的微型電網通常部署在不同的終端使用領域。特別是水力發電微型電網，最近增加了在住宅和工業領域的部署。太陽能光伏(PV)微型電網裝置通常用于商業、住宅和農業用途。

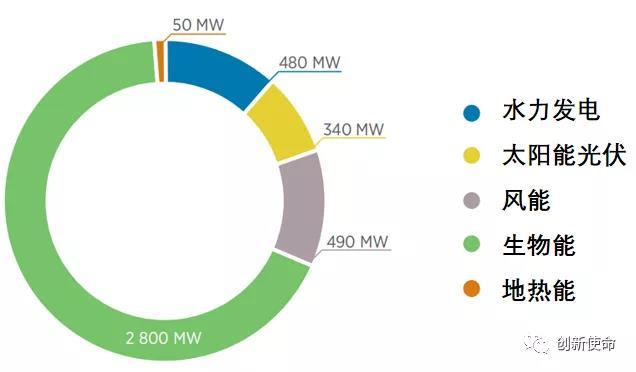

圖1 自主(離網)微型電網總?cè)萘?兆瓦)
注: MW = 兆瓦?；? (IRENA, 2018a)。
在可能的情況下，將一個微型電網與另一個微型電網或與主電網互聯可以帶來一系列的好處，可改變微型電網的運行模式。圖2總結了不同的微型電網類型。并網可再生微型電網可以使電力供應更可靠、更有彈性，并推動可再生能源成為能源發電的重要貢獻者。然而，自主可再生微型電網主要適用于偏遠地區，包括農村電氣化和偏遠地區的設施。

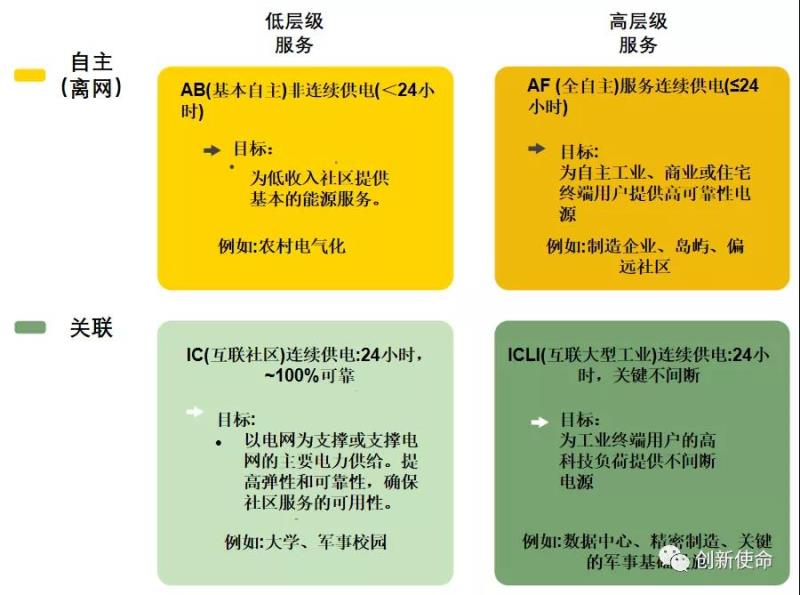

圖2 微型電網類型
基于:(IRENA, 2016a)。
預計未來幾年，離網和互聯微型電網的部署將有所加強，由于公用事業微型電網活動日益增多，以及城市、商業和工業領域電網問題日益嚴重，并網部分有望成為電網領域的最大增長點（2018年全球數據）。
可再生微型電網在經濟上變得可行，對傳統發電機來說是一種具有吸引力的、具有成本競爭力的選擇。
盡管近年來由于競爭加劇和政策驅動的激勵，微型電網硬件的成本普遍下降，但與定制工程研究及監管、環境和互連合規相關的軟成本下降趨勢，有時由于非競爭性監管摩擦而受到限制（Cherian，2017年）。因此，與往年相比，這些費用目前在總成本中所占的比例更大。圖3總結了100%可再生能源自主基礎服務和自主全面服務社區微型電網的調查結果，其中，2020年自主基礎度電成本（LCOE）從每千瓦時0.39美元到0.58美元/千瓦時不等，自主全面用電成本從0.50美元/千瓦時到0.75美元/千瓦時不等。與小型汽油和柴油發電機相比（0.35 美元/千瓦時-0.70美元/千瓦時（Agenbroad等，2018年）），使用100%可再生能源的微型電網具有成本競爭力。

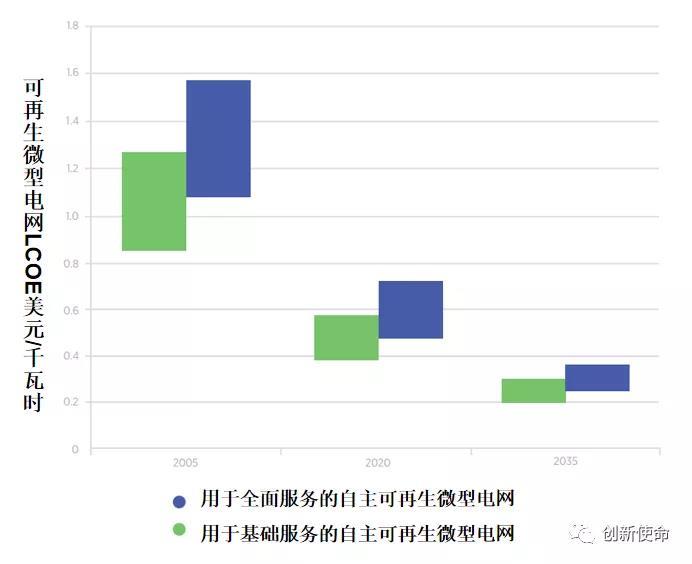

圖3 2005年至2035年100%可再生能源社區系統的可再生微型電網無補貼成本范圍
基于:(IRENA, 2017c)。
可再生微型電網的進一步部署是由諸多因素驅動的，包括：能源獲取、節約能源成本(包括節約燃料)、提高服務質量和供應獨立性、減少二氧化碳排放和污染以及實現可再生能源目標。
對于島嶼和偏遠社區(如沙漠或山區社區，沒有配電網)來說，能源獲取是主要驅動力。將可再生能源整合到這些微型電網中，可以降低能源成本，并帶來服務質量、積極的環境影響和生活質量等額外好處。微型電網不同類型和應用的驅動因素詳見圖5。

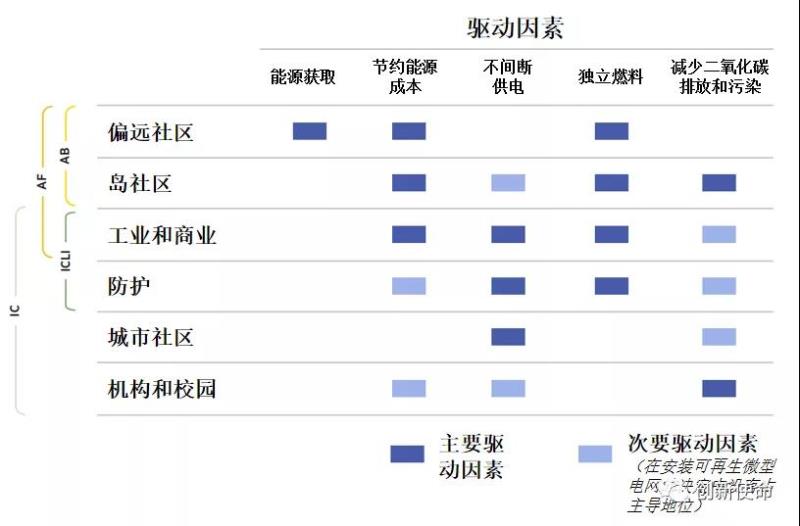

圖4 可再生微型電網的驅動因素
基于:(ABB, 2018)。
（二）可再生能源微電網的未來發展方向
微型電網市場的增長應該伴隨著高質量基礎設施，以確保實施的系統將提供長期的預期服務和利益。國際標準、測試和許可設施是確保部署高質量微型電網的關鍵。
可再生微型電網的核心功能是:發電；能量儲存；轉換；消費；以及控制、管理和測量(CMM)。
持續的創新和技術進步正在為微型電網添加補充功能，改進其運行，使其更加復雜。
基于智能電表和物聯網(IoT)解決方案的發展和廣泛使用，以及可再生能源發電數據可用性和預測能力的提高，未來可再生微型電網將擁有更先進的CMM操作。微型電網具備固有的智能和數據收集能力?；谖锫?lián)網的平臺將成為未來CMM功能的支柱。
儲能技術的創新也將影響未來的微型電網，包括從電池到電解槽技術，應用各異。電動汽車(EVs)的集成對微型電網有很多好處，因?yàn)樗鼈兛梢员灰暈殚g歇性可再生發電的存儲。然而，這也帶來了一系列挑戰，這些挑戰與在國家電網基礎設施中電動汽車集成所涉及的挑戰不同。
在消費者方面，傳統的消費者到產消者的過渡伴隨著各種各樣的技術創新，從本地發電、存儲和控制到創新的交易技術。此外，如圖5所示，微型電網是點對點電力交易的良好環境，它有助于消費者之間更好地利用本地產生的電力。

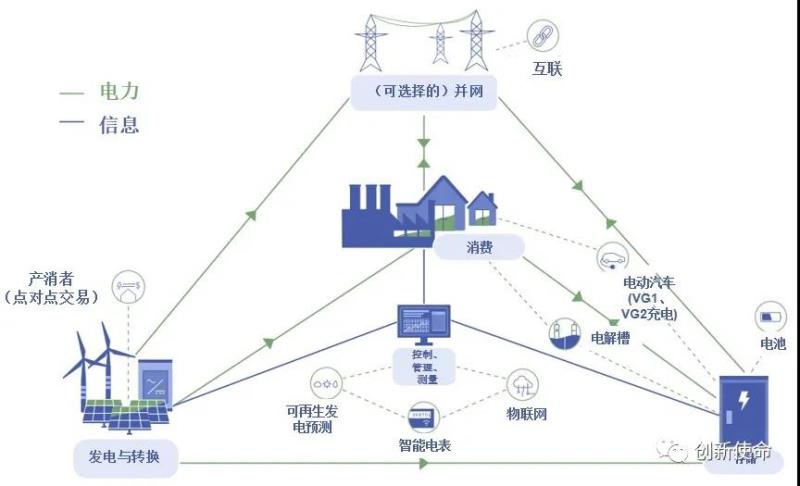

圖5 未來可再生微型電網
注：VG1 =智能充電;VG2 =汽車-電網。
（三）質量技術基礎的定義（Quality Infrastructure, QI）
微型電網系統的可持續市場增長和長期盈利需要質量技術基礎 (QI)。微型電網是具有不同供應商的復雜系統，是針對不同應用而開發的，大多數情況下，其安裝和運行存在很高的監管不確定性。QI包括綜合標準、測試、認證認可、檢驗監測和計量，是降低風險的關鍵。

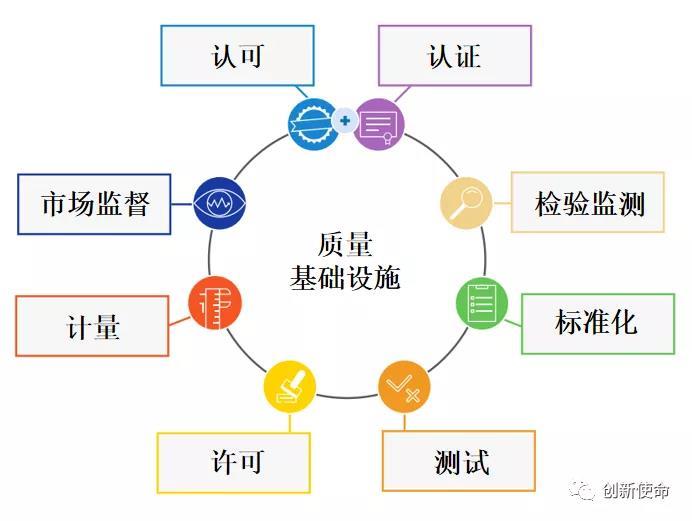

圖6 QI元素
QI薄弱，會造成低質量的組件和缺乏檢驗或培訓，導致投資和預期電力生產的損失，甚至普遍損害國家市場的聲譽。微型電網市場的發展必須與QI的發展齊頭并進。
QI的主要目標是推廣優質的產品、流程和服務；防止或克服市場壁壘；并使技術合作更容易(IRENA, 2015a)。這將最終減少系統停機時間，并改善微型電網的運行和維護。QI還為利益相關者帶來了直接的經濟效益(降低了LCOE)，因?yàn)樗拇嬖诮档土送顿Y者的風險，并為未來的項目帶來了更好的融資條件，如圖7所示。QI帶來的技術和監管清晰度刺激了可持續創新，并為全球微型電網市場注入了信心。這反過來促進了貿易，并允許微型電網系統供應商輕松地在不同地區擴展其業務。

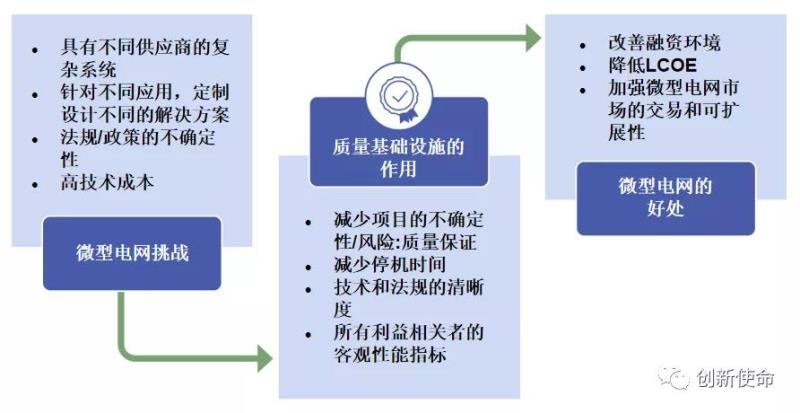

圖7 微型電網QI目標及結果
本報告指出，目前大部分的QI和標準化工作都是面向微型電網單個組件的功能，而不是面向整個微型電網系統。在通往智能微型電網的道路上，還需要在微型電網系統層面上進一步細化標準及其他QI元素。為了實現這一目標，必須填補目前各個微型電網功能的空白。
微型電網是一個復雜的系統，不應該被認為是各個部分的簡單相加。針對QI的發展，有必要采取綜合辦法。
QI的各組成部分應能夠?qū)ξ⑿碗娋W(wǎng)的各個方面確定適當?shù)臉?biāo)準，規范其正確應用，并有效驗證微型電網的一致性。
主要的標準化工作是重點面向各個功能，而不是整個微型電網系統。需要做出進一步努力，在系統層面制定標準。為了實現這一目標，必須首先填補各個微型電網功能的當前空白。將涉及安全、設計和運行等方面的標準匯集在一套文件中，全面描述可再生微型電網的開發和/或整體運行，將大大降低微型電網質量保證的復雜性。
微型電網的主要挑戰在于系統級測試。微型電網測試的主要目標是使在不同的環境中復制微型電網系統變得容易和安全。標準化的測試程序允許微型電網CMM設備在不同的條件和不同的配置下進行測試，這是實現其目標的關鍵。目前，微型電網系統級測試通常是在系統構建和調試過程中，甚至在微型電網部署結束時通過物理測試完成的。這使利益相關者的風險更高。
更靈活和更具成本效益的測試方法將減少與微型電網相關的風險。將物理組件與模擬相結合，可以在無需構建完整的微型電網的情況下測試微型電網的控制功能，同時限制了測試成本，并易于調整。
微型電網的運行質量不僅取決于組件和設計的質量，還取決于安裝和維護。目前還沒有針對如針對光伏安裝和其他可再生能源的認證機構一樣的微型電網安裝商(和運營商)的合格認證機構，這主要是因?yàn)槿狈ο嚓P(guān)標準。如果已經存在許可證要求，例如針對光伏安裝商的標準，則擴展現有的許可證培訓，使其包括存儲和系統控制，可能是一種很好的解決方案。
（四）質量基礎設施的成本效益分析
QI的實施和執行需要努力和前期融資，這將帶來長期、高質量的微型電網，并最終實現市場增長、整個價值鏈參與者獲得更好的報酬、對消費者的更嚴格的保護和更少的碳排放。
實施QI，可確保所安裝的系統能以預期的質量水平提供預期的服務。這減少了與系統低質量相關的成本，為了長期提供預期的服務必須經常對系統進行維修或更換，否則只能提供低質量的服務。
在早期市場階段，QI的首要好處是減少法律、監管和性能的不確定性。不確定性的減少創造了一個更好的融資環境，釋放了市場增長并走向成熟所需的投資。
除了降低低質量的成本，QI還有助于實現微型電網的實際效益。很難量化地將這些效益與成功實施QI聯系起來。因此，需要使用指標來量化QI的效益或證明QI前期成本的合理性。本報告分析了7個具體案例，證明了QI的重要性，以及QI如何在具體案例中提升電網的性能和穩定性，為相關方帶來更大的利益。CWEA
報告來源：國際可再生能源機構（IRENA）
https://www.irena.org/publications/2020/Dec/Quality-infrastructure-for-smart-mini-grids
https://www.irena.org/-/media/Files/IRENA/Agency/Publication/2020/Dec/IRENA_Smart_mini-grids_outlook_2020.pdf
