作者：劉偉，劉聰敏，Parikshit Gogoi，鄧渝林
來源：Overview of Biomass Conversion to Electricity and Hydrogen and Recent Developments in Low-Temperature Electrochemical Approaches[J].Engineering,
2020,6(12):1351-1363.
編者按
生物質是指儲存化學能和太陽能的植物或動物材料，傳統上被廣泛應用于產熱和各種工業過程。生物質中含有大量的氫元素，是制氫的極好原材料。因此，生物質是發電或制氫的可持續來源。雖然生物質發電廠和生物質轉化廠已經商業化，但如何開發更有效、更經濟的技術，進一步提高生物質轉化效率和減少這些電廠對環境的影響，仍然是一項艱巨的挑戰。利用生物質液體燃料電池技術將生物質直接轉化為電能和在低溫下通過電解將生物質轉化為氫氣的技術是近年來人們關注的兩個新興的研究領域。
中國工程院院刊《Engineering》刊發《生物質發電、制氫以及低溫電化學研究進展綜述》，在介紹生物質轉化為電能和氫能的傳統技術的基礎上，梳理了生物質液體燃料電池（FBFC）和生物質電解制氫（BEHP）的最新研究進展，討論了這兩個領域今后發展將面臨的挑戰。文章指出，生物質低溫電化學轉化為電能或氫氣是開發可再生能源的可行途徑，電解質對介導的方法在能源利用和環境保護方面的好處顯而易見，但仍需克服許多挑戰。
一、生物質發電常用技術
（一）汽輪發電機
電能是一種重要的能源形式。通過燃燒化石燃油和煤炭運行的汽輪發電機仍然是發電的主要途徑。汽輪發電機的發電量約占當今美國用電量的63.5%，其中27.4% 來自煤炭發電，35.1%來自天然氣發電（根據2018年的數據）。
近年來，由于污染物和溫室氣體排放規范面臨的挑戰不斷增加，傳統發電廠的化石燃料的使用量不斷減少。在全球范圍內，利用環境友好的可再生能源發電的途徑持續增多，快速增長的利用可持續能源發電的領域包括核能、風能、水力和太陽能。
生物質是一種在世界上許多地區以可持續的方式大量產生于自然界的可再生資源，如木材、草、農業廢棄物、動物和人類廢棄物、藻類等。據報道，美國大約每年產生1.3×109 t（干基）森林、農業廢棄物，相當于2×1012 kW·h發電量（考慮到熱能轉換為電能的效率約為30%），約為2014年全美50%的發電量。盡管生物質氣化或燃燒與蒸汽或燃?xì)廨啓C(jī)結合的發電已在商業上得到實踐，但2018年生物質能的總發電量實際上只占美國總電力供應的1.4%。
利用生物質發電可以通過不同的方法來實現。直接燃燒生物質是最常用的方法。氣化、熱解和厭氧消化也被用于產生可作為汽輪機能源的生物質燃料。在氣化過程中，生物質在氧氣少于完全燃燒所需氧氣的情況下被加熱，從而產生合成氣。在熱解過程中，生物質在沒有氧氣的情況下被快速加熱產生生物油。生物質的厭氧消化依靠細菌在缺氧條件下分解有機物質產生可再生天然氣。
生物質發電面臨的一個關鍵挑戰是生物質能量密度低所導致的收集和運輸困難問題。大多數生物質發電廠實際上都是虧損運行的。眾所周知，普通的生物質發電廠是以氣化或熱解后燃燒為基礎的，燃燒為汽輪機和發電機提供能量。由于操作單元多，生物質發電廠一般規模較大。為了維持日常的穩定運行，生物質發電廠往往需要大量的生物質原料。顯然，這并不經濟。一個可能的解決方案是減小發電廠的規模和成本，使生物質運輸變得可行和經濟。目前生物質發電存在的問題還包括燃料采購、運輸、儲存和成本等問題。標準的生物質發電系統的效率大約只有20%。在美國，利用生物質獲得熱量的常用方法是燃燒生物質。小型生物質發電廠的安裝費用為每千瓦3000~4000美元，能源費用維持在每千瓦時0.80~0.15美元。
（二）高溫生物質燃料電池
生物質燃料電池被認為是一項可替代利用燃燒熱和燃?xì)廨啓C(jī)發電的新興技術。與使用化石燃料的熱機（將熱能轉化為機械能，然后再轉化為電能）相比，燃料電池因具有優越的性能且能夠滿足新興的環保規范而更具吸引力。燃料電池是一種將燃料的化學能轉化為電能，并產生熱量、水和副產物二氧化碳（CO2）的裝置。間接生物質燃料電池（IDBFC）和直接生物質燃料電池（DBFC）是以木質纖維素為能量來源的兩種燃料電池。隨著近年來燃料電池技術的發展，IDBFC能夠先將生物質轉化為可利用的糖（如木糖和葡萄糖）、合成氣、沼氣和生物焦炭，然后將這些燃料用于燃料電池進一步發電。IDBFC包括運行溫度高達600 ℃的高溫燃料電池，如固體氧化物燃料電池（SOFC）和直接碳燃料電池（DCFC），還包括低溫運行的微生物燃料電池（MFC）。相對高溫燃料電池，低溫MFC的效率更高。
與傳統的發電技術相比，SOFC是一種具有良好的熱動力效率的發電技術。與其他燃料電池相比，SOFC 的優勢在于它在高溫下工作，可以更好地利用熱量，并且對燃料氣體成分和污染物有很高的耐受性。雖然不同類型燃料（即碳?xì)浠衔铮┑男再|(zhì)不同，但都可用于這種燃料電池。SOFC的潛在燃料有天然氣、沼氣、生物質/煤氣化產生的合成氣以及氫氣（H2）。傳統上，甲醇一直被作為大多數SOFC集成系統的優選燃料。近年來，木質素被用作SOFC和MFC的燃料用于發電。在 SOFC中，木質素首先通過氣化轉化為合成氣，然后再進一步轉化為電能。
在SOFC中，燃料氧化發生在陽極室。氧氣在陰極室被離子化，并穿過電解質移動到陽極室。在陽極室中，氣體燃料分散在電解質的界面上并發生電化學催化反應。燃料分子中的電子通過外部電路運動到另一極，從而產生電能。陰極通過外部電路接收電子，使氧分子還原，在固態電解質的界面形成氧離子。氧離子通過固體電解質運動到陽極，并根據燃料類型形成H2O或CO2。燃料電池電解質的性質決定了電池的工作溫度。在SOFC中，操作溫度非常高，與氣化過程的溫度接近。SOFC較高的工作溫度使得將生物質氣化技術與SOFC 相結合成為可能，從而提高發電效率。近年來，人們一直把重點放在優化生物質氣化條件和消除這一過程中出現的問題上，其中包括灰分、焦油和其他堿性絡合物等雜質的形成。與氧氣和空氣氣化相比，生物質蒸氣氣化與SOFC耦合可以獲得最大化的發電效率。整個能量轉換過程有幾個性能指標，包括熱力學轉換效率、資金和運營成本以及環境影響。下一步的研究需要克服因材料特性而產生材料選擇困難的問題，期望這些材料的特性可以被清楚地認識，從而最大限度地提高發電量。
DBFC技術最近在文獻中被報道。這種技術直接通過生物質產生電能，而不需要對生物質進行預處理或加工以獲得液體或氣體燃料。在DBFC中，不同形式的木質纖維素生物質，如木材、草、農業廢棄物、藻類等都可以轉化為電能。然而，目前可用的DBFC技術僅能利用精制生物質，如淀粉或纖維素。開發先進的利用燃料電池直接將生物質轉化為電能的發電技術，仍有許多缺陷和挑戰有待解決。
（三）微生物燃料電池
為了克服傳統技術中出現的困難，MFC在過去的 10年中獲得了科學界的關注。這種類型的燃料電池可以從有機生物質中產生電能。MFC是一種利用微生物在低溫下將有機化合物轉化為電能的非均相反應器。在以木質纖維素生物質為基礎的MFC中，生物質首先被轉化為葡萄糖、木糖、醋酸鹽等形式的燃料，以便微生物進行進一步的氧化反應。MFC包括兩個電解室，其中兩個電極被半透膜[質子交換膜（PEM）或陰離子交換膜（AEM）]分隔，以及一個外部電路。微生物氧化陽極室中的燃料，典型產物有CO2、質子和電子。電子被陽極捕獲，通過外部電路進入陰極，而陽極上的質子通過膜進入陰極，與陰極內氧氣、外電路電子結合生成水。陰極和陽極之間的電勢差產生電能。微生物在燃料的化學能和電能之間起著“橋梁”作用。在將燃料氧化成代謝產物的過程中，MFC中的微生物通過傳遞此過程中產生的電子來獲得能量。然而，為了獲得完整的陽極電子轉移機制，還需要做進一步的探究。
在MFC中，底物/燃料是影響整個過程的主要因素。直接用于MFC的底物包括純纖維素和富含纖維素的原料，如預處理后的玉米秸稈和海藻。然而，木質纖維素的復雜結構會降低發電效率，從而導致較低的電能輸出。為了提高M(jìn)FC的效率，需要對生物質進行預水解，將生物質轉化為可溶性糖、降解酚類化合物、乙酸、糠醛和5-羥甲基糠醛（HMF）等化合物。預水解可從生物質中產生不同種類的可發酵底物。葡萄糖是從生物質中提取的重要燃料之一，由纖維素水解而成。同樣，半纖維素的水解會產生不同的戊糖、己糖和乙酸等。這些有機化合物作為MFC中的碳源顯示出很好的發電效率。與纖維素和半纖維素中的糖不同，木質素解聚產生的酚類物質對微生物具有抑制作用。
雖然MFC的概念由來已久，但MFC的工業應用一直無法實現。限制因素包括電極材料和質子交換膜的高成本、低產能和有限的耐久性。MFC的整體性能取決于幾個因素，包括：生物淤積（即由于電極表面堵塞而導致的表面積減?。?、催化劑失活（如果存在）以及過量的生物膜生長。過度的生物膜生長是由于不導電的聚合物碎片或死細胞的形成，從而導致新一代生物膜數量的減少。導致MFC效率低的其他因素包括電催化劑失活，燃料從陽極室滲透到陰極室，反之亦然，從而導致生物膜失活和混合電勢（即系統短路）。
（四）低溫生物質液體燃料電池的概念
燃料電池從化學能中產生電能，其換熱效率遠高于傳統汽輪驅動發電機。然而，由于缺乏有效的催化劑，生物質作為燃料電池的燃料還不太可能。最近，以MFC 為主要例子的將生物質能轉化為電能的低溫燃料電池已經開發出來，其工作溫度低于100 ℃。在低溫下，由于效率低、功率密度低，其實際應用受到限制。本文將重點介紹在低溫下使用燃料電池發電的最新進展，也會討論FBFC的原理、優點和缺點。
利用小分子有機物，如甲醇、甲酸等進行燃料電池的研究取得了很大進展。然而，使用聚合有機物的低溫燃料電池的發展仍然存在瓶頸，直到液體燃料電池（LFFC）的新概念首先被Liu等報道。Liu等報道的太陽能誘導混合燃料電池首次利用磷鉬酸（H3P-Mo12O40）作為光催化劑在陽極氧化不同類型的生物質，如圖1所示。氧氣（O2）在陰極接收Pt/C催化劑體系下的最終電子。當使用纖維素作為燃料時，太陽能誘導混合生物質燃料電池的功率密度為0.72 mW· cm–2，是使用纖維素燃料的MFC的100倍。為了提高生物質液體燃料電池的效率，Liu等還在前人研究的基礎上，使用多金屬氧酸鹽（POM）催化劑構建了一種無貴金屬燃料電池。在這次升級的LFFC中，他們將POM（取代貴金屬催化劑）引入陰極，作為電子載體，將電子轉移到氧氣中，如圖2所示。在此基礎上，生物質氧化反應和氧氣還原反應通過使用兩種不同類型的雜多酸溶液（H3P-W11MoO40作為溶液陽極和H12P3Mo18V7O85作為溶液陰極）完成。這樣的電池結構即使使用未經處理的生物質作為燃料，也可以得到較高的輸出功率密度。在80 ℃下直接用淀粉作為燃料，電池可以連續運行10 h以上，電池功率密度穩定在30 mW·cm–2，放電電流為160 mA·cm–2。在直接生物質LFFC中，各種類型的生物質，包括纖維素、淀粉、木粉和多元醇均可以用作燃料。由于使用液體催化劑代替貴金屬催化劑，燃料電池對有機和無機雜質有很強的耐受性，而且成本更低。

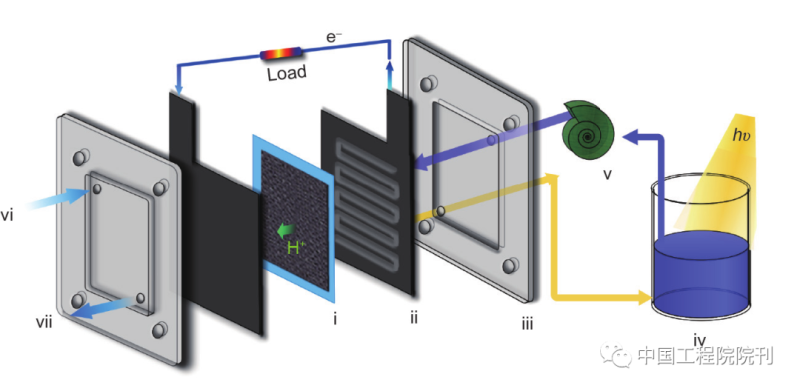

圖1 太陽能誘導混合燃料電池的結構。（i）膜電極組件（MEA，Nafion 117聚合物交換膜，陽極由碳布制成，陰極裝載Pt/C催化劑）；（ii）石墨雙極板；（iii）丙烯酸塑料端板；（iv）透明玻璃容器，裝有淀粉-H3PMo12O40（PMo12）溶液；（v）泵；（vi）氧氣入口；（vii）水和氧氣出口。hv代表太陽光輻射

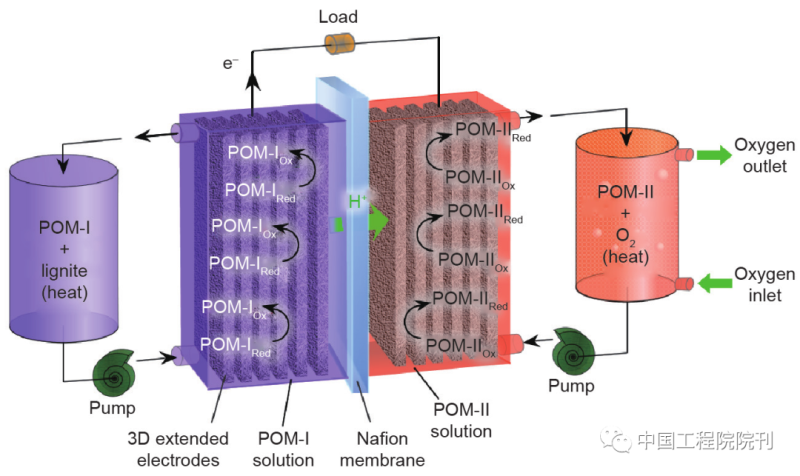

圖2 液體催化劑燃料電池的結構，下標Ox和Red分別表示氧化態和還原態
將生物基LFFC的機理概括如下：兩種液體電解質溶液的氧化還原電位不同。陽極槽內充滿POM-I電解質溶液（H3PW11MoO40溶液）和生物質。在陽極電解質溶液中，發生太陽光輻射或熱誘導的生物質能的氧化反應。接下來，使用泵將具有較低電位的陽極還原態電解質溶液循環流過陽極。在陰極通以POM-II電解質溶液（H12P3Mo18V7O85）并發生反應，因?yàn)樵撊芤号c氧氣具有較高的電位。在高溫或陽光照射下，陽極槽中的生物質被部分氧化成小分子或完全分解成CO2。在氧化狀態下，所選電解質溶液通常含有高價態的多價金屬。首先，通過捕獲有機物中的電子，將較高價態的陽離子（Mi+ ）還原為較低價態的陽離子（M j+ ）。生物質與它的長聚合鏈?zhǔn)请娮雍唾|(zhì)子供體，并被轉化為小的降解產物和CO2。這一過程如式（1）所示：
該體系的核心是具有催化和氧化還原活性的電解質溶液，它將生物質的化學能轉化為電化學的電勢能。與直接燃料電池相比，LFFC中的催化劑不固定在電極上，相反，它們是在溶液中。如圖3所示，在LFFC的典型電流-電壓特性（I-V）曲線上，沒有觀察到活化過電位區或濃度過電位區，如圖3所示。
圖3 80 ℃下被用作POM介導的新型LFFC燃料的不同類型生物質的電壓和功率密度
二、生物質制氫的通用技術
（一）氣化和重整
生物質被認為是最豐富和可再生的制氫資源之一。生物質氣化是一種良好的制氫工藝，干燥后的原料經過熱解，然后燃燒中間產物，最后氣化生成后續化合物。這一過程在一個被稱為氣化爐的反應器中進行，該反應器在空氣、O2、蒸氣（H2O）或CO2等介質存在下，溫度更高（700~1400 ℃）。與燃燒不同，理想的熱解和氣化過程將有機材料的化學能轉化為氣體、有機液體分子和固體焦碳的混合物。這些方法被認為是未來利用生物質制氫或合成氣的有利方法，可以滿足環境排放要求并實現成本效益。水蒸氣、空氣或氧氣介質中的生物質氣化可產生不同氫氣濃度的氣體混合物。其中，水蒸氣氣化比空氣氣化或氧氣氣化產生更高的氫氣濃度，并且所產生的氣體熱值更好。在高熱環境下，生物質會發生部分氧化、水蒸氣重整反應或同時發生這兩種反應，從而產生合成氣和固體焦炭。生成的固體焦炭可以進一步反應得到氫氣、碳氧化物和甲烷等。生物質氣化的整個反應過程如下所示：
在氣化反應的第一步，生物質的熱降解產生含有較輕揮發分的粗合成氣。進一步的反應和氣化效能取決于氣化介質和過程參數。生物質氣化的產品主要是氣體組分，因此，該方法比熱解更適合生產氫氣。有效的生物質氣化依賴于低成本原料的開發、方法效率的提高、安裝和操作費用的降低以及對環境影響的降低。
生物質氣化過程中焦油的形成是一個主要問題，因?yàn)樗鼤聿僮鲉栴}并降低所產生氣體的質量。焦油是一種黏稠的液體，主要由高端芳香烴和重金屬組成。采用高溫裂解、蒸氣重整和部分氧化方法可以減少焦油的產生，提高最終產品的質量。為提高制氫技術，最近的一些報道研究了使用不同類型的生物質、不同的實驗裝置和不同的催化途徑進行氫氣轉化。催化劑的使用非常重要，它可以通過促進C–O和C–C鍵的裂解來提高生產率和氫氣產量。除了基于金屬鎳（Ni）、鋅（Zn）、鉑（Pt）和釕（Ru）的催化劑外，還有包括堿金屬[主要為鉀（K）和鈉（Na）]、沸石、白云石[CaMg(CO3)2] 和石灰石的不同催化劑已經被成功用于電解水制氫以及生物質的氣化和熱解制氫。堿金屬催化劑，如Na、K 和Ca可以提高生物質氣化過程中氫的產率。此外，堿金屬催化劑和鎳基催化劑通過促進生物質氣化過程中的重整反應，提高了固體焦炭的轉化率并防止焦油的形成。堿金屬氧化物、白云石和鎳基催化劑由于具有促進重整反應的能力，對氣化具有良好的作用。例如，在生物質氣化中使用白云石催化劑可減少焦油的產生，而沸石可有效地提高固體焦炭氣化。鎳基催化劑被認為是生物質氣化工業應用中重整反應的最佳催化劑。未來需要設計更有效的綠色催化劑，以增加氫氣產量，同時最大程度地減少固體焦炭和焦油殘留物的產生。
（二）微生物法
生物質制氫中的熱化學法不僅設計成本高，還要求較高的溫度和壓力。與熱化學法相比，微生物法用于生物質轉化制氫在多方面都具有優勢。其主要優點是微生物法不產生溫室氣體，并且能夠利用生物質廢棄物作為原料。因此，作為一種具有前瞻性的生物質制氫技術，微生物法具有很大的潛力。
生物質微生物轉化制氫可以通過光合作用和發酵來完成。發酵可分為暗發酵和光發酵，而光合作用包括直接和間接光解。在發酵制氫中，多種細菌的酶系統可將有機底物轉化為生物氫氣。在厭氧條件下，氫化酶降解有機物并將電子傳遞給質子產生氫氣，這個過程被稱為暗發酵；相反地，光發酵過程需要光，類似于通過光合作用產生氫氣。暗發酵通常在在30~80 ℃條件下從富含碳水化合物的生物質中產生氫氣，與之類似，光發酵可以在常溫和常壓下從水環境中產生氫氣。
生物制氫過程基本依賴產氫酶的作用。催化產氫反應的酶通常有固氮酶、鐵（Fe）氫化酶和NiFe氫化酶三種類型。產氫酶以金屬簇為活性中心，通過復雜的生物合成途徑生成氫氣。在暗發酵中用于產生氫氣的厭氧細菌包括梭狀芽胞桿菌屬，如細毛梭狀芽胞桿菌、丁酸梭狀芽孢桿菌、嗜熱琥珀酸菌、巴斯德梭狀芽孢桿菌、副手梭狀芽孢桿菌、蔗糖丁醚丙酮酸梭菌和嗜熱梭菌等。多種光合細菌被用于光發酵制氫，如古氏紅假單胞菌、嗜硫假單胞菌、莢膜紅假單胞菌和球形芽孢桿菌等。有效的微生物制氫必須嚴格控制厭氧環境、pH 和溫度。在光發酵和暗發酵過程的不同階段可將二種發酵方式結合起來產氫。例如，將暗發酵的發酵液與光發酵制氫相結合，可以提高氫氣產量，這個過程可由固氮酶和氫化酶催化進行。
迄今為止，發酵產氫技術已在多個方向上取得了廣泛進展，如使用各種類型的生物質作為底物，將酶固定在不同的載體上，生物反應器設計，尋找新的微生物菌株以及控制發酵過程中抑制劑的產生。然而，用于實際應用的多功能、穩定的生物制氫技術尚未實現。
（三）低溫電化學法
電解水制氫是眾所周知的方法。該方法的優勢在于在產生高純度氫氣的同時不會產生一氧化碳（CO）或 CO2等污染物。然而，在大多數情況下，電解水每產生 1 m3 的氫氣則需要消耗4.5~5 kW· h的電能。因此，高能耗帶來的高成本限制了該方法的大規模應用。利用生物質作為犧牲物來代替部分水作為氫氣和電子供體，可以顯著降低電能消耗，從而降低成本。由于生物質的聚合狀態和復雜性，已開發出結合電解的高溫（約 500 ℃）生物質氣化制氫以及在H3PO4介質中的中溫（約 150 ℃）生物質電解制氫技術。然而，高溫電解存在明顯的熱損失和由于生物質焦化產生的催化劑失活的問題。因此，在能量利用效率方面，將生物質在低溫（< 100 ℃）下轉化為氫氣的電化學方法是很有潛力的一種可持續制氫的方法。然而，低溫電化學法在生物質制氫方面仍存在巨大的挑戰。
質子交換膜電解池（PEMEC）和微生物電解池（MEC）通常用于低溫生物質制氫。盡管最近的研究對這些技術已進行了一些改進，但仍有幾個問題阻礙了這些技術的應用。首先，這兩種方法都不能直接處理原始的生物質。相反，木質纖維素分子必須首先轉換為小分子的化學物質，如甲醇、乙醇和乙二醇。這是由于貴金屬催化劑在低溫下對木質纖維素大分子的催化反應并不具備良好的性能。其次，貴金屬催化劑對電解過程中產生的中間產物和生物質中的污染物（包括硫組分、一氧化碳等）高度敏感，將導致催化劑中毒。另外，由于NaOH可與電解中經氧化反應形成的有機酸反應，因此在PEMEC工藝中會消耗NaOH，進而增加生產成本。最后，氫氣的生產速率非常低，這進一步限制了該方法的工業應用。
最近，Liu等報道了一種以多金屬氧酸鹽（POM）作為催化劑和質子載體的化學-電解轉化（CEC）方法，該方法以天然木質纖維素生物質為原料產生氫氣。借助這項技術，天然的生物質（如纖維素、木質素，甚至木材和草粉）可以通過POM溶液在相對較低的溫度下被直接有效地分解，然后利用電能消耗較低的電解法制氫。此過程如圖4所示，陽極為未經預處理的石墨氈，陰極為涂有Pt黑色催化劑的碳板，質子交換膜夾在二者之間。生物質和磷鉬酸（H3PMo12O40）的混合溶液存儲在電解池的陽極槽中，在加熱或日光照射下，H3PMo12O40可以氧化生物質并通過接收電子將其還原為還原態，導致混合溶液顏色從黃色變?yōu)樯钏{(lán)色，如圖4 （b）、（c）所示：
在陽極和陰極之間施加電壓進行電解，還原態的 POM失去電子，并逐漸重新氧化為初始狀態。溶液的顏色在陽極側變回黃色，并且氫氣泡從陰極電極釋放出來。
如圖4（d）所示，陽極槽中還原的POM溶液從藍色到黃色的轉變表示一個完整的CEC循環。當電流密度為0.2 A· cm–2時，報道的低溫生物質直接電解消耗的電能可低至每標準立方米（Nm3 ）氫氣0.69 kW· h，僅為傳統電解水能耗的16.7%。此外，與傳統的醇類電解方式不同，陽極不需要貴金屬催化劑，這大大降低了加工成本。

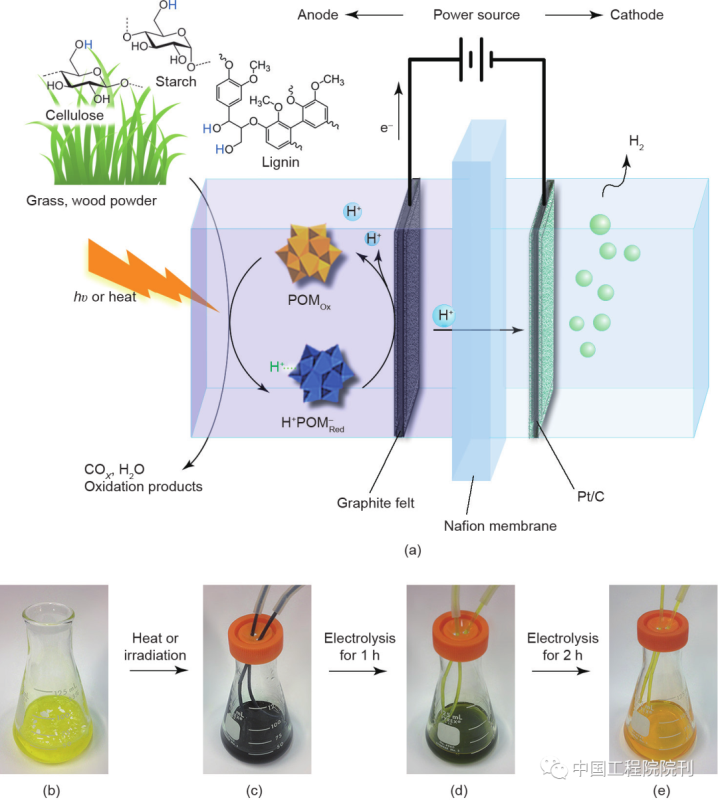

圖4 （a）生物質低溫電解制氫的CEC過程示意圖。陽極側是帶有生物質-POM溶液的石墨氈電極；陰極側為負載Pt黑色催化劑的氣體擴散電極，并且以H3PO4溶液作為電解質；（b）加熱或光照前的生物質-POM混合液；（c）加熱后生物質-POM混合液的顏色變化；（d）電解1 h（d）和2 h（e）產生氫氣后的生物質-POM溶液
Li等最近報道了一種結合了燃料電池和電解池的自供電生物質制氫工藝。在此過程中，生物質燃料電池產生的電能被用于集成的電解池以釋放氫氣，從而避免了傳統電解對外部電源的依賴。在集成的電解池系統中，POM是催化劑，能將葡萄糖快速氧化為CO2和氧化產物，并最終在電解過程中自動再生。此過程設計了一個獨特的“共享電池”，在該電池中發生了Fe3+/Fe2+氧化還原反應，分別充當燃料電池的陰極和電解槽的陽極，如圖5所示。該工藝在85 ℃下可以有效地將生物質轉化為氫氣，氫氣生產率為0.0432 mL·m–3·min–1。

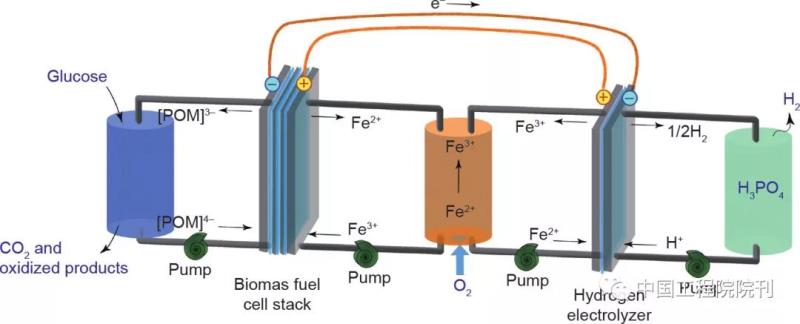

圖5 生物質燃料電池集成電解制氫示意圖。最左側和最右側的反應器分別存儲葡萄糖-POM溶液和H3PO4溶液；左側為LFFC（生物質燃料電池堆）；右側為PEMEC（氫電解池）；中間為“共享電池”（存儲Fe2+/Fe3+溶液的水箱）
三、生物質液體燃料電池
（一）基于多金屬氧酸鹽催化劑
催化劑在低溫生物質電解轉化過程中起著關鍵作用。待選的催化劑應具有很強的氧化性能，可以氧化各種有機底物并在低溫下裂解C–C鍵。POM是由三個或多個過渡金屬氧離子通過共用氧原子連接形成的一種多原子結構，由于其特殊的結構，POM表現出良好的物理和化學性能。POM在有機物水解和氧化過程中起到良好的催化性能，被認為是具有前途的液體燃料電池的催化劑。
最近的研究工作對POM催化的生物質液體燃料電池進行了一些報道。各種類型的POM（包括Keggin型和非Keggin型）被用于生物質氧化和氧氣的還原反應。Liu等研究了使用可燃的農業廢物（麥秸和酒渣）作為燃料且使用H3PMo12O40作為催化劑的燃料電池，燃料電池相應的功率密度達到111 mW· cm–2。Zhao和Zhu在95~100 ℃下使用H3PW12O40、H4PVW11O40、H4P-Mo11VO40、K5PV2Mo10O40和H3PMo12O40氧化木質素磺酸鹽，并報道了較高的木質素轉化率和較高的發電效率，另外，輸出功率取決于所使用的POM催化劑，一般的功率密度輸出范圍為0.3~45 mW·cm–2。
開路電壓是影響LFFC性能的關鍵因素。顯然，陽極和陰極的POM之間更大的電位差可以改善燃料電池的輸出性能。對于陽極，優選具有強氧化能力的POM，但還原態的電極電位應盡可能低。對于陰極，POM應該具有高電極電位，以確保與陽極之間產生較大的回路電壓，但為了完全再生，也應易于被氧氣氧化。
可以將路易斯酸（如Sn4+、Fe3+、VO2+和Cu2+）作為POM的助催劑加入反應體系。Liu等在基于纖維素的燃料電池中添加了Fe3+和Cu2+作為POM的助催劑，發現功率密度從0.45 mW cm–2增加到0.72 mW cm–2。據報道，作為路易斯酸的金屬離子可以幫助斷裂纖維素中的糖苷鍵，并且比布朗斯特酸更有效。Xu等研究了FeCl3和POM的共催化作用。Fe3+的加入顯著改善了整體性能，因?yàn)镕e3+加速了生物質的水解并增強了電子傳遞。
（二）基于其他氧化還原離子對
除POM外，其他氧化還原離子對也被報道用于 DBFC。Gong等報道了Fe3+/Fe2+氧化還原電對用于陽極和VO2+ /VO2+氧化還原電對用于陰極的生物質液體燃料電池。生物質在陽極側被Fe3+氧化。被還原的Fe2+ 在陽極釋放電子重新變?yōu)镕e3+。研究人員研究了Fe3+/ Fe2+離子對和生物質的氧化。FeCl3充當氧化生物質的氧化劑和催化劑，被還原為Fe2+。使用葡萄糖作為生物質的模型化合物，可以將陽極液中的反應寫為：
然后，F(xiàn)e2+將電子釋放到陽極上，如式（10）所示：
其結果是Fe3+得到再生。
電子通過外部電路，并在陰極被VO2+ 捕獲，形成 VO2+。電池最大電流密度達到100 mA· cm–2，并且能量轉換效率高達76.5%。
Li和Song展示了一種基于秸稈的燃料電池，其將甲基紫作為電子載體，泡沫鎳作為陽極，Pt/C作為陰極。當使用質量分?jǐn)?shù)為65%的ZnCl2溶劑時，該燃料電池表現出優良的性能。此外，該電池系統中甲基紫的添加極大地改善了放電性能，最大功率輸出為0.3 mW· cm–2。Hibino等開發了一種基于纖維素的直接燃料電池。該電池使用了Sn0.9In0.1P2O7-聚四氟乙烯（PTFE）復合電解質以及Pt/C作為陰極和陽極。將纖維素經過質量分?jǐn)?shù)為85%的H3PO4預處理后置于電池陽極。電池在250°C時達到最大功率密度，為 32.7 mW· cm–2。在該電化學過程中，H2O充當主要反應物，纖維素的最終產物為CO2。Ding等報道了另一種使用H3[PMo12O40]和FeCl3作為電子傳遞體和質子載體的工藝，以實現麥草預處理產品向乙醇生產和生物質轉化為電能的集成。
（三）基于模型生物質化合物

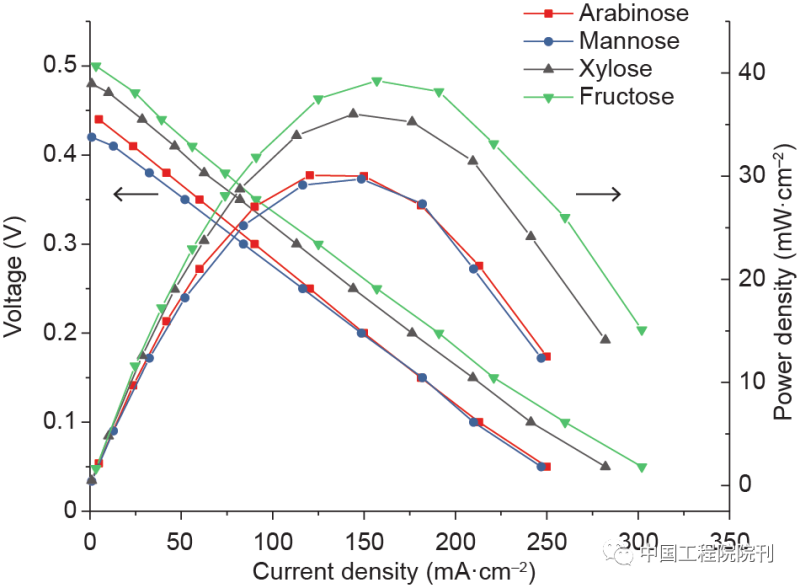

LFFC的性能與所使用的生物質的化學結構密切相關。如表1所示，各種各樣的生物質原料都被用作LFFC燃料。研究發現，使用聚合態的生物質物質，如纖維素、淀粉和半纖維素，可以產生比使用小分子醇和酸更高的功率密度。這是因?yàn)榇蠖鄶?shù)天然生物質聚合物都包含多羥基化合物，而羥基在POM和醇類的光氧化還原反應中起著重要的作用。為了了解羥基對光氧化還原活性的影響，Wu等研究了一系列含羥基數為1~6的模型生物質化合物作為燃料的LFFC的性能，發現電池的輸出功率受到生物質分子結構中羥基含量的強烈影響。實驗結果表明，更多羥基的存在加速了POM與生物質之間的光-電化學反應，使 POM還原程度更高，從而導致更高的功率輸出。因此，具有多羥基分子結構的生物質化合物，如淀粉、半纖維素、纖維素，甚至柳枝稷和木粉都是LFFC的理想燃料。Liu等使用葡萄糖作為生物質模型化合物，研究了 POM對生物質的降解機理。實際上，太陽輻射對生物質糖的POM降解是兩個反應的結果：熱效應和光催化。由于強烈的可見光和近紅外光吸收，被還原的POM可以提高反應系統的整體溫度，從而顯著增強葡萄糖的氧化作用。以葡萄糖為燃料的燃料電池通過光催化氧化作用產生電能，在工作電壓為0.4 V時，電池的能量效率為36.7%，這意味著消耗1 kg葡萄糖將產生1.43 kW· h的電能。

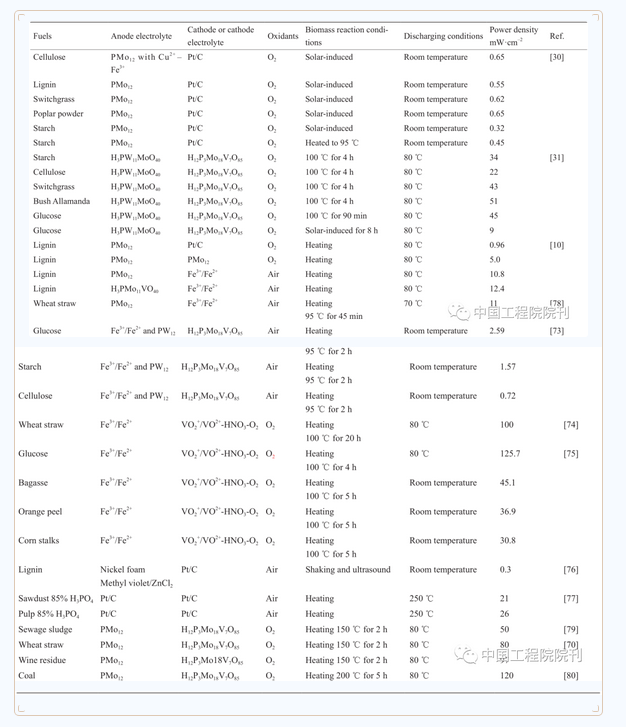

表1 基于不同生物質燃料的LFFC的比較
（四）基于非生物質基材料（污泥和煤）
除常規生物質外，非常規的生物質燃料也可用作 LFFC的燃料，包括污泥、劣質煤和油脂等。污水和污泥是在家庭和工業廢水處理過程中產生的有害廢物，其中含有蛋白質、脂質、腐殖酸、多糖以及有害的有機和無機污染物。污泥處理成本較高，占水處理總成本的 50%以上。目前，研究報道了處理污水污泥的不同技術路線，以實現能源的再利用，同時減少對環境的影響。在厭氧消化過程中，污泥可轉化為沼氣、液體燃料或氣體燃料。其中兩個主要的技術挑戰是甲烷生成速率較慢且積累的揮發性脂肪酸抑制甲烷的生成。污泥還可以在燃煤發電廠中直接燃燒或與煤協同燃燒，但同時會導致飛灰的產生和有毒化學物質排放等潛在的問題。污水、污泥通過MFC發電是市政生活垃圾處理和可再生能源發展的重要途徑。但是，由于MFC的功率密度較低，到目前為止尚未見任何實際應用。Zhang等研究了基于污泥的LFFC的性能。在 100 ℃下反應24 h后，污泥中的大多數有機物被降解。電池的功率密度可高達50 mW·cm–2，比文獻中報道的基于污泥的MFC的輸出功率高100倍。因此，LFFC可能是一種有前途的污泥利用方法?；谖勰嗟腖FFC中可溶性無機物的積累問題需要進一步研究。
劣質煤（如褐煤）通常只有較低的燃燒熱值和較低的商業價值。因此，迫切需要能夠有效利用劣質煤并且降低環境污染的技術。Weibel等使用氧化還原電對（Fe3+/Fe2+）作為電解質將煤轉化為電能，但由于轉換效率非常低，研究結果不容樂觀。Nunoura等開發了一種高溫（250 ℃）下運行的堿性水溶液生物碳燃料電池。但是，性能并不令人滿意，并且設備相當復雜。Zhang等利用LFFC從劣質煤中獲取電能，無需復雜的預處理。在100~200 ℃下，POM會逐漸將煤顆粒氧化。褐煤基燃料電池的功率密度高達120 mW· cm–2，這是迄今為止通過LFFC技術獲得的最高功率密度。實驗結果表明，劣質煤中的某些化學物質可以轉化為電能。然而，通過低溫LFFC技術難以實現煤中芳香環基團的徹底氧化利用。
除污泥和劣質煤外，其他類型的有機物（如植物油和動物脂肪）也已用于LFFC的降解發電。結果表明，目前LFFC油脂處理技術基本上不可能實現。油脂物質的降解處理效果有限，可能有兩個原因：首先，油脂的分子鍵相對穩定且很難裂解；其次，油在水中的溶解度不是很高，這增加了水系燃料電池中催化劑與有機物之間接觸的難度。Liu等開發了一種結合了厭氧發酵和LFFC的系統，其中發酵產物在第二步中用作燃料。這種與食物殘余發酵相結合的系統具有較高的發電效率（34%）和較短的處理時間。由于食物殘余和褐煤中的化學物質比多羥基聚合物生物質更復雜，因此它們的處理需要開發更有效的預處理方法，而新型催化劑也可能有助于改善燃料電池的性能。
（五）優勢與挑戰
基于生物質的LFFC技術是一種可再生能源發展的新策略，顯示出非?？上驳慕Y(jié)果。與傳統的燃料電池技術相比，直接生物質LFFC技術具有許多優勢。
首先，借助這種開創性的燃料電池技術，可以在低溫下將草、木材、藻類、農業廢棄物甚至污水污泥等生物質直接轉化為電能。
其次，基于生物質的LFFC使用液態POM代替基于貴金屬的電催化劑作為生物質降解催化劑。由于POM催化劑非常穩定，并且對大多數有機和無機污染物的敏感性較低，因此生物質可以用作燃料，無需進行預純化或處理。
再次，LFFC技術能夠?qū)崿F(xiàn)高功率輸出。
最后，LFFC技術對環境影響小。從理論上講，通過生物質氧化僅產生CO2和H2O。
因此，未來基于生物質的LFFC有望成為小型電廠的低成本替代品，以實現利用生物質進行可持續能源的轉化和生產。
LFFC在科研和商業化方面仍然面臨挑戰：
（1）仍然需要開發高效催化劑。備選催化劑應具有很強的氧化能力，可以氧化各種有機底物并在低溫下裂解C–C鍵。
（2）LFFC的性能仍需改進。實驗結果表明，LFFC 很難將生物質100%轉化為CO2，并且氧化反應速度相對較慢。必須研究電極反應的動力學，以使功率輸出最大化。
（3）從催化劑中分離無機和有機殘留物也是LFFC 商業化使用面臨的挑戰。
（4）應考慮LFFC的壽命。POM會腐蝕石墨電極板和質子交換膜，縮短電池組的使用壽命。
（5）電池和電池堆的結構必須經過精心設計，以降低內部電阻。
基于生物質的LFFC面臨的挑戰之一是如何將生物質完全氧化，以提高總能源效率并最大程度地減少有機廢物的殘留。生物質的化學成分非常復雜，可能包含木質素、纖維素、半纖維素、脂肪族樹脂、蛋白質和許多其他有機物。因此，通常很難在低溫下完全氧化溶液中所有的生物質成分。然而，完全氧化不僅會提高生物質的利用率，而且會顯著降低殘留物處理的成本。有以下方法可以改善電池陽極中生物質的氧化反應。首先，較高的溫度有利于陽極溶液中生物質的深度氧化。據報道，木質素可以在高溫下被POM完全氧化。其次是使用高電極電位的POM催化劑，如釩摻雜的POM。還有一個更有效的選擇，即使用助催劑（如Pt/C顆粒）來進一步提高反應程度，改善生物質轉化為CO2的總轉化率。在以太陽能或光代替加熱的反應中仍然需要提高氧化反應速度和程度。這些課題都是未來值得研究的方向。
四、生物質低溫電解制氫
如前所述，生物質是可再生制氫的重要來源之一。生物質轉化為氫氣的傳統方法包括生物質高溫重整和微生物法。前者在高溫下會產生合成氣而不是純氫氣，而后者在低溫下是一個非常緩慢的生物過程。傳統的水電解工藝可以產生純氫氣，但電能消耗的成本較高。最近報道的具有氧化還原電對介導的生物質電解方法可以顯著減少用于制氫的能量消耗。在本節中，我們將闡述生物質電解制氫的發展動態和未來挑戰。
（一） 木質纖維素和木質素作為制氫來源
木質素占木質纖維素生物質質量的15%~30%，是自然界中僅次于纖維素的第二豐富的生物質成分。與碳水化合物不同，木質素是化學交聯的酚類聚合物。由于木質素的剛性結構，在大多數生物精煉工藝中很難利用木質素，例如，在造紙工業中，木質素通常被認為是廢棄物。木質素的充分利用不僅有助于可再生能源的發展，而且可以解決與木質素廢棄物相關的環境問題。通過將木質素解聚為高附加值化學品或燃料來實現木質素增值，已引起生物精煉行業的極大興趣。木質素的含氫量較高，是可持續制氫的理想來源之一。然而，當前的木質素制氫技術均面臨巨大挑戰，包括木質素的化學降解和微生物發酵法。
最近，有研究報道了使用生物質作為犧牲劑的新型 PEM電解方法。在該電解過程中，由于生物質提供了用于水分解的一部分能量，因此可以較低的電能消耗制氫。陽極處的傳統貴金屬催化劑已被POM水溶液取代，以實現生物質降解和氧化。據報道，所消耗的電能最低僅為水電解能耗的16.7%左右。這些令人激動的結果為我們提供了一種電化學降解木質纖維素生物質并同時制氫的方法（圖6）。除使用POM作為電子傳遞體外，F(xiàn)e3+也可用作生物質燃料電池和電解中的生物質降解催化劑和電荷載體。Fe3+/Fe2+離子對的標準電極電位為0.77 V [相對于標準氫電極（NHE）]。據報道，該機理涉及木質素的酚結構單元被Fe3+氧化和降解。同時，在PEM電解或燃料電池放電期間，被還原的Fe2+可再生為Fe3+。

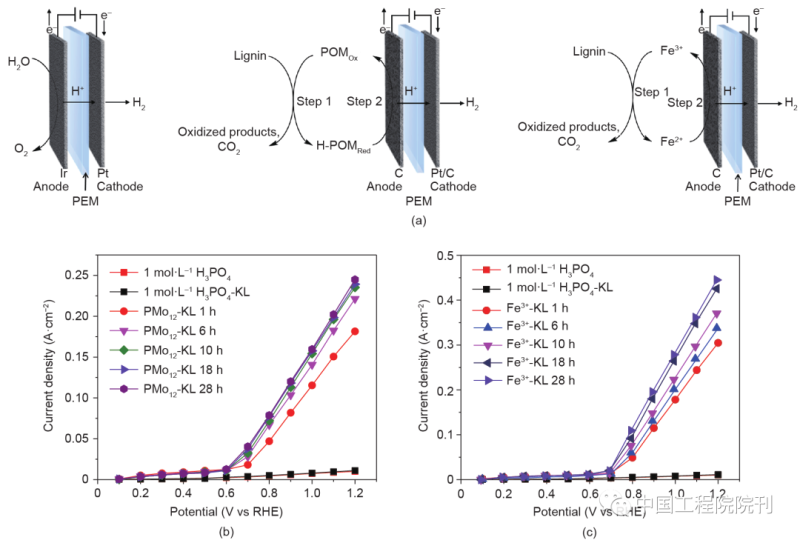

圖6 （a）木質素電解制氫示意圖。中間的圖為POM介導的過程，右側的圖為Fe3+介導的過程。（b）~（c）使用Fe3+、PMo12、H3PO4作為電解質和使用硫酸鹽木質素作為原料的電解極化曲線。RHE：可逆氫電極
電荷載體（如POM或Fe3+/Fe2+離子對）在木質素的降解和從生物質到陽極的電子轉移過程中起著非常重要的作用。在對照實驗中，通過將磷酸（H3PO4）作為電解質替代陽極側的PMo12或Fe3+，驗證了電荷載體在該過程中的關鍵作用。結果表明，即使施加1.2 V的高電壓，在對照實驗中也未檢測到明顯的電解電流。這些結果表明，在沒有Fe3+/Fe2+或POM催化劑的情況下，木質素很難直接在陽極氧化。因此，單獨的木質纖維素生物質不能直接用作原料在PEM電解槽中產生氫氣，相反，木質素的降解應該由電荷載體催化劑介導。
FeCl3催化的生物質電解的研究表明，施加1.2 V的電解電壓時，電解的電流密度可達0.34~0.37 A·cm–2。將三種不同類型的木質素[制漿木質素（KL）、堿性木質素（AL）和磺化木質素（SL）]作為陽極的電解原料，電解過程的I-V曲線幾乎相同，這表明木質素的來源對電解性能影響不大。實際上，控制電解性能的重要因素是Fe2+的濃度，而Fe2+濃度是在生物質被Fe3+氧化時形成的。這實際上是Fe2+在陽極被電氧化，而不是木質素。同樣，在由PMo12介導的系統中，PMo12的還原程度是決定電解性能的關鍵因素，因?yàn)镻Mo12陰離子可以將電子從木質素轉移到電極上。
木質素的氧化是低溫電解制氫的關鍵問題所在。催化劑PMo12或Fe2+在電場作用下可以被陽極氧化實現循環，以逐漸解聚和氧化木質素。研究表明，在經過三次氧化循環（反應溫度100 ℃，總反應時間為18 h）后，經PMo12和FeCl3溶解，木質素在電解質溶液中的含量分別為17.8%和22.4%?？梢酝ㄟ^增加氧化循環次數和反應溫度來改善木質素的降解。據報道，在100 ℃的溫度下反應18 h，14.0%的固體木質素可被降解為小分子。但是，如果在190 ℃下氧化1 h，被降解的木質素含量將增加至26.6%。通過氣體排放分析驗證了陽極側CO2的產生，表明木質素發生了氧化。這也可能是在氧化過程中由生物質中甲氧基（–O–CH3）、C–O鍵，甚至C–C鍵的斷裂引起的。木質素氧化后水相的總有機碳（TOC）分析表明，電解質溶液中含有0.77~0.90 g·L–1 的有機物質，說明木質素已溶解于電解質中。木質素氧化后在水相中產生有機化合物，可以通過氣相色譜質譜法（GC-MS）對其進行分析。研究人員在PMo12反應的電解質溶液中發現了香草醛、苯酚、1,2-二甲氧基苯、愈創木酚、3,4-二甲氧基苯甲醛和一些復雜的化合物。當使用FeCl3作為催化劑時，溶液中鑒定出的產物包括鄰苯二甲酸酐、4-甲基苯甲醛、香草醛、苯甲酸和其他氯取代的化學物質。進一步通過二維核磁共振技術（異核單量子相干譜，HSQC NMR）進行分析，結果顯示，POM氧化后，在樹脂醇結構中僅檢測到極少量的β–βˊ鍵，表明木質素分子中的大部分醚鍵（β–5和β–O–4）已被破壞。對于FeCl3氧化的木質素溶液，沒有觀察到醚鍵。因此，木質素結構中的醚鍵可以被PMo12和FeCl3催化劑有效地破壞。
（二）優勢與挑戰
與傳統的電解法相比，這種新穎的由POM或FeCl3介導的PEM電解法具有以下優點：
（1）木質素原料可以在溫和的條件（< 100 ℃）下在陽極側被POM或FeCl3直接氧化成小分子。盡管微生物可以在微生物電解槽中降解生物質以產生氫氣，但是它們易受反應條件（如pH、溫度和濃度）的影響。另外，微生物對生物質的氧化程度太低，無法實現大規模制氫。POM或FeCl3介導的電解法可以以較快的反應速度氧化生物質，且反應條件較廣，如溫度為50~120 ℃， pH值為0.5~6。
（2）傳統設計中的貴金屬催化劑（如Pt或Ir）可以在陽極被POM和FeCl3代替。PEM電解槽中使用的傳統貴金屬催化劑可以在低溫下氧化小分子醇以釋放氫氣，但對聚合態的生物質物質卻沒有活性。即使對于電解水，陽極也應負載貴金屬催化劑（如Ir），以減少析氧反應產生的過電位。對于電解質對介導的PEM電解法，在制氫過程中介質（POM或FeCl3）的作用是將電子傳遞至陽極。因此，在陽極側不需要貴金屬催化劑，這可以顯著降低電解裝置的成本。
（3）由于使用POM或Fe3+進行生物質的氧化，代替了析氧反應，因此大大降低了電能耗。表2顯示了基于生物質制氫的不同電解池的比較，并顯示了電解質對介導的PEM電解析氫的節能優勢。
（4）POM和FeCl3具有化學和熱穩定性，并且在電解過程中可以完全再生。POM催化劑對大多數有機和無機污染物均具有耐受性，這是因?yàn)榧词乖趷毫訔l件下 POM也能保持結構穩定且可自我修復。Borrás-Almenar等指出，對于含有底物和POM催化劑的反應混合物，可完成幾十萬次的轉化而不失活。另外， FeCl3在酸性反應溶液中也非常穩定。POM和FeCl3都可以在生物質氧化反應和陽極氧化再生過程中不斷循環。
（5）POM和FeCl3均為低成本化學品。與傳統電解和燃料電池中廣泛使用的貴金屬或壽命有限的微生物相比，POM和FeCl3成本低廉，適合于電解制氫。

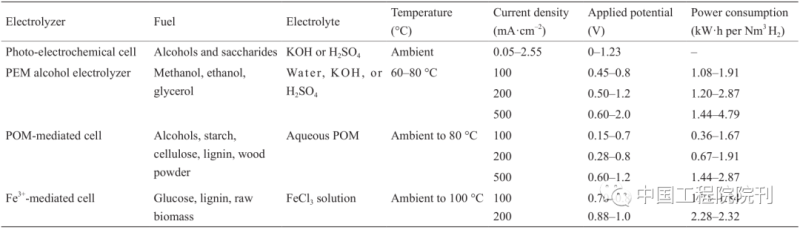

表2 基于生物質制氫的不同電解池的比較
五、結語
生物質低溫電化學轉化為電能或氫氣是開發可再生能源的可行途徑。本文比較了生物質發電或制氫的常用技術和低溫轉化技術，并介紹了最近報道的電解質對介導（如POM和FeCl3）的PEM電解槽或燃料電池。電解質對介導的方法在能源利用和環境保護方面的好處顯而易見，但在未來的研究中仍然需要克服許多挑戰。
（1）開發催化能力更強的且能夠?qū)⑸镔|(zhì)完全轉化為CO2的催化劑是當前面臨的挑戰之一。生物質在發電或制氫中被用作燃料，生物質的利用率對于低溫電化學過程中的能量轉換至關重要。然而，在當前已報道的關于使用POM和FeCl3作為催化劑的研究中，將生物質完全氧化（即100%氧化）為CO2仍然存在困難。即使理論上可以將生物質氧化為CO2，但該過程仍需要很長時間。為了解決這個問題，一種方法是開發能夠高效降解生物質的催化劑，充當電荷載體，同時能夠在電極上轉移電子。在未來的發展中，可以研究更廣泛的候選催化劑，包括金屬離子、金屬絡合物、有機電子傳遞體和酶。另一條路徑是為當前的POM或Fe3+系統開發助催化劑。研究表明，POM和Fe3+介導的系統對于生物質轉化非常有效。如果開發出可以協同催化生物質氧化的助催化劑，則可以進一步提高生物質能的利用率。
（2）基于生物質的燃料電池的功率密度有很大的提升空間。當前的POM和Fe3+介導的生物質液體燃料電池可實現與甲醇燃料電池相似的功率輸出。生物質液體燃料電池的性能在實際應用中仍有待進一步提高。許多方面的研究可以實現其性能的提高，如燃料電池設計（包括熱量和水管理）、參數優化（包括流速、溫度和電解質濃度）以及與生物精煉或生物質升級的過程集成。
（3）生物質液體燃料電池中電解質對介導的過程或析氫過程的基本原理尚未被完全了解，比如POM在電極上的充電和放電特性、電極的過電位以及陰極和陽極上POM的再生。顯然，該知識對于進一步改善燃料電池的性能至關重要。為了進一步研究燃料電池的電化學過程，可以將原位電化學技術[如原位電化學阻抗譜（EIS）和原位超電勢測量]引入放電過程。原位測量的難點在于對燃料電池或電解槽裝置的結構進行修改，以安裝一個用于現場監測的參比電極。
（4）另一個問題是化學分離。原始生物質包含少量的無機鹽（0.5%~10%），并且隨著生物質氧化的進行，這些無機鹽將累積在電解質溶液中。盡管無機鹽在放電過程中不會影響介質POM和Fe3+的性能，但它們會逐漸積累，因此，必須將其從反應系統中除去。
注：本文內容呈現略有調整，若需可查看原文。
改編原文：
Wei Liu, Congmin Liu, Parikshit Gogoi, Yulin Deng.Overview of Biomass Conversion to Electricity and Hydrogen and Recent Developments in Low-Temperature Electrochemical Approaches[J].Engineering,
2020,6(12):1351-1363.
