鋰離子電池的廣泛應用使電池設計更加專業化：高能量密度型和高功率密度型。后者主要用于動力汽車。對于動力電池來說，一個工作周期涉及高倍率充放電脈沖，而高倍率和低溫條件下充電對兩電極都帶來不可逆損傷。如石墨電極上若電極電壓低于0 V（vs. Li/Li+），就會發生析鋰現象，進而造成鋰沉積和剝離的庫侖效率低于鋰插入和脫出，且會不停消耗活性鋰和電解質。此外，更大的風險是，鋰枝晶穿透隔膜，造成內部短路。因此，測試兩種電極在高充放電倍率下的性能，了解受限制條件極為重要。
【工作介紹】
有鑒于此，英國華威大學 Michael.J. Lain將具有不同功率的商用鋰離子電池拆解，來評估其電極的電化學性能。紐扣電池半電池的測試包括倍率測試(連續和脈沖)、電阻測量和拓展脈沖測試。高倍率脈沖功率測試在10秒脈沖測試過程中可以觀察到三個限制過程：瞬時電阻增大、固態電解質擴散受阻以及電解質耗盡/飽和過程。大多數電池的額定連續放電倍率為10 C，對應此倍率下的正極充電電壓為4.2 V。對于負極，避免負壓出現的最大充電電流為3-5 C，盡管負的負極電壓并不意味著一定發生鍍鋰，但是在±2C下進行5000次脈沖 (10s脈沖)后，所有負極上都觀察到了鋰沉積。該研究成果以 “Understanding the limitations of lithium ion batteries at high rates”為題發表在Journal of Power Sources (DOI: 10.1016/j.jpowsour.2021.229690)，第一作者兼通訊作者為 Michael.J. Lain。
這個工作的主要目的是了解商業鋰離子電池電極在高倍率充電時的限制過程。作者系統研究了四個生產廠家9個不同功率電池，并使用一系列電化學技術來確定倍率限制過程。作者嘗試將短時間、高速率脈沖施加于負極和正極。在半電池測試中，負極和正極的擴散速率在充電時都比放電時快，有助于快速充電。這種不對稱擴散可能是負極上的SEI層，以及正極粒子上不同結構的表面層造成的。然而，快速充電可能會受到電極電阻的限制。當施加高速率脈沖時，電極會出現一個快速的電壓變化。在半電池的額定充電電壓限制下，正極能施加的最大電流倍率在10C左右，負極可施加的最大電流為3-5 C。此外，作者發現擴散受限過程在多次高速率10秒脈沖條件下不能長時間維持。這很可能是由于粒子表面的鋰濃度達到0%或100%所致。對于所有的負極，在6.7 C條件下的鋰化過程被擴散限制條件持續限制。在電壓瞬變過程中也沒有發現鋰的成核和生長的跡象。拓展脈沖試驗導致了鋰金屬沉積，但其傾向于形成連貫?zāi)蹱疃皇侵畛练e。施加±20 C/2秒或±20 C/10秒脈沖測試條件之間存在很大差異：前者使電極電阻穩定增加，后者卻能使電極迅速損壞。
【內容表述】
所有電池都經歷了一次循環使用老化過程。所有負極均為石墨負極。A123電池正極以磷酸鐵鋰(LFP)為活性材料;其他正極均為層狀金屬氧化物:LiNi0.8+δCo0.15Al0.05-δO2 (NCA)和/或LiNixMnyCo1-x-yO2 (NMC)。圓柱形鋰電池被放電到較低的電壓限，然后在充滿氬氣的手套箱中進行拆解。拆解后的電極在無水碳酸二甲酯(DMC)中浸泡一夜，然后在室溫下干燥,轉移到到密封容器內，并最終與鋰金屬對電極制紐扣半電池。使用的隔膜材料為Celgard®H1609，電解質為1 mol dm?3 LiPF6, EC: EMC 3:7 wt%，含2 wt% VC。在拓展脈沖測試中，在H1609隔膜和金屬鋰之間又加入了玻璃纖維分隔層，最大限度地降低了測試過程中枝晶的形成。所有的試驗都在25℃條件下進行。
本研究中使用的主要技術是高倍率電流脈沖測試，類似于恒流間歇滴定技術(GITT)。電壓瞬變可以用來區分?jǐn)U散控制和電阻控制的反應機制。圖一描繪了兩個預設的限制過程響應。對于擴散限制過程，所有的電壓瞬變都從靜止電位開始，梯度依賴于電流。對于電阻限制過程，脈沖開始時，根據歐姆定律，電壓發生瞬變，然后穩定。在實際使用情況中，大多數電池電極是這兩種限制過程的結合，說明電子導電性和離子擴散都需要優化。從電壓瞬變中觀察到的另一個現象是，電池在兩種限制過程之間表現出過渡行為。在脈沖剛開始時會有一個即時的電壓變化(電阻限制)，然后在脈沖期間有一個持續的電壓變化(擴散限制)。測試結果發現負極和正極的擴散速率在充電時都比放電時快，這種不對稱擴散可能是由于負極上的SEI層，以及正極粒子上不同結構的表面層導致。

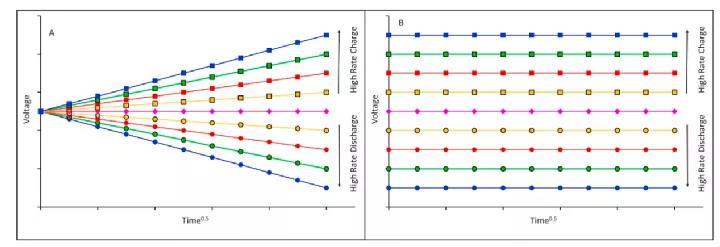

圖一：不同倍率下的GITT限制反應測試A)擴散受限。B)電阻有限
分析充放電速率的一種簡易方法是繪制2C的放電容量與C/5容量的比值。如圖二所示：每種類型的電極至少制成了三個電池來進行測試。這些點的分布表明，涂層重量和功率容量都有變化。這九種負極 （從M1A到48G）的2C/ C/5的容量比隨著涂層重量的增加有明顯的線性趨勢。擁有高功率: 能量比的電池通常具有較低的面積比容量，這與較低的涂層質量有關。三星48G電池具有最大的能量密度，因此有最高的涂層質量，和最差的2C快充性能。正極也展現了類似的2 C: C/5容量比與活性涂層質量的關系：48G正極具有迄最高的涂層重量?？傮w而言，正極的2C: C/5比值要比負極的低。

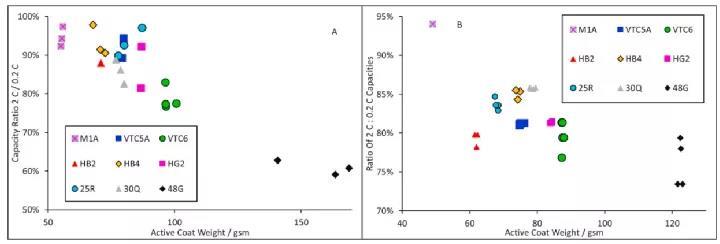

圖二：九種不同電池的A)負極B)正極充電倍率測試
倍率測試后，作者對電池進行一系列脈沖測試，分析面積比阻抗(ASI)的值。在完全充電(鋰化)后，進行每10%荷電狀態 (SoC)的脈沖。脈沖是在1.8 C放電10 s，然后休息40 s，然后在1.2 C充電10 s。每次改變電荷狀態后，讓電池靜置1 h。此外還在SoC為50% 和20%時進行了2秒脈沖和30秒脈沖，并在50%荷電狀態下對電池進行了高倍率脈沖測試。NMC和NCA正極充電截止電壓為3.75 V，負極鋰化截止電位0.2 V。對于M1A電池中的LFP正極，將電池充電至容量的50%。在下一個高倍率脈沖之前，使用一個低倍率充放電脈沖將SoC返回到原始值。這些測試在每次脈沖之間靜置30分鐘，以確保在下一次脈沖之前完全松弛。
為了比較不同電池的結果，10秒脈沖的ASI值在一個電荷狀態范圍內取平均值。這些值繪制在圖3中。在固定的電極配置條件下，ASI值與涂層厚度成反比。因此，當涂層較薄，負載質量較低時，ASI值較高。對于這些電池，不同制造商、電極配置和活性材料之間的差異顯得尤為重要。ASI值可由涂層質量的倒數計算得到，并且為了便于九個廠家電池之間對比，圖中用兩條虛線來劃分高、中、低ASI值。通過對比可以觀察到，M1A正極、VTC5A負極、HB4負極的ASI值相對較低，而HB4正極、HG2負極、48G負極的ASI值相對較高。如前面所述，48G電池有最大的能量密度，因此預測會有更高的電阻值。有意思的是，制造商在設計兩電極時并不都設計成低內阻; 例如，M1A電池(中等負極電阻，大的正極電阻) 和HB4電池(較低的負極電阻，較一般的正極電阻)。

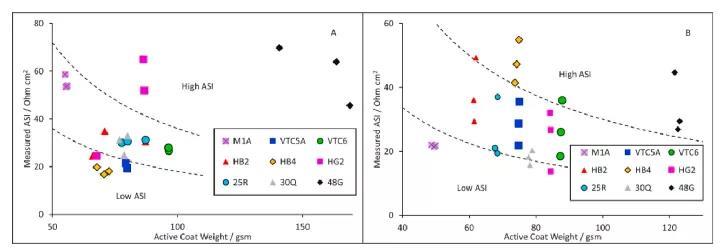

圖三：九種不同電池中拆解出來電極A)負極和B)正極進行ASI測試
在HEV應用中，電池會經歷一系列高倍率充放電脈沖，因此在脈沖條件下測試電極高倍率充放電更具有代表性。作者接著以逐漸增加的充放電倍率給制備的電池先施加一系列的2秒脈沖，然后又施加一系列匹配的10秒脈沖。使用短脈沖并延長靜置時間可避免了電池溫度的增加。圖4顯示了電池施加0.1 s±20C 短脈沖后的電壓值。虛線所示為脈沖開始前的靜止電壓值。由于48G電池的電壓變化過大，作者沒有列出其數據。在鋰化過程中，初始負極電壓在20 C甚至在6.7C時低于0 V vs. Li/Li+。電壓在充放電時候的變化大致對稱的，表明充放電電阻是等效的。正極充放電脈沖開始時的電壓變化情況與負極相似。在電荷脈沖期間，大部分電池電壓瞬間升至4.2 V左右。

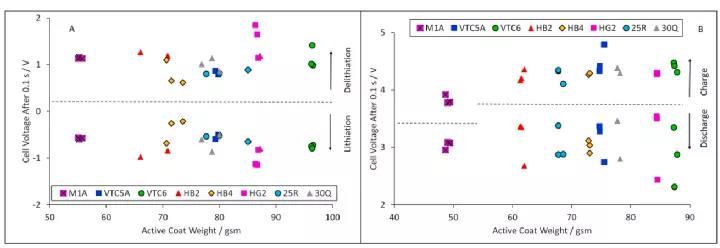

圖四：±20C脈沖倍率條件下八個電池的A)負極B)正極的電壓變換。
在初始電阻增加后，電極開始受擴散限制；對于擴散受限過程，電極電壓與t0.5成正比，進而可計算有效擴散系數（梯度）。如果是在固定的充電狀態下進行，那么梯度(dE/dt0.5)應該與電流成比例。電壓與t0.5的線性圖顯示了在±20 脈沖瞬態線性區域內電壓相對于t0.5的梯度 （不包括48G電池的結果，其梯度遠高于其他電池）。電壓與t0.5的梯度是從瞬態的初始線性段計算出來的。與ASI值不同的是，電壓與t0.5的梯度值在脈沖充放電時是不對稱的，對負極來講，鋰化時的梯度值比脫鋰時??；對于正極，充電時的梯度值小于放電時的值。

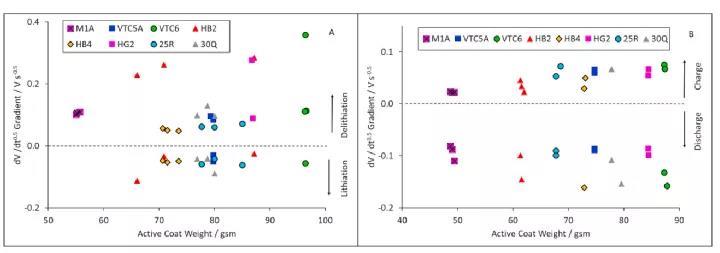

圖五：±20℃脈沖測量期間A)負極和B)正極的電壓梯度。
作者從基于實驗中得出的一些結論:
1）由于電阻的作用，在脈沖開始時電極電壓發生瞬變。
2）對于負極，能夠維持0 V vs Li/Li+以上的最大鋰化速率為3-5 C。并且，受擴散條件限制，甚至可以維持更高的速率，表明實際上可能沒有發生鋰電鍍。
3）對于正極，在最大的電池充電截止電壓4.2 V vs. Li/Li+下可維持的最大倍率約為10 C。M1A電池的LFP正極在10 C左右達到3.6 V電池充電極限。
4）在初始電阻增加后，電極切換到擴散限制過程，且電壓與t0.5成線性關系。
5）充放電過程的有效擴散系數不對稱，正極充電時擴散系數比放電時快，負極鋰化時的擴散系數比脫鋰時快。
上述作者研究了在相對較高速率下的單脈沖測試。在真正的HEV應用中，電池將經歷數千個充放電脈沖。作者進行了拓展脈沖測試協議，進行持續大約5天的5000次脈沖，當負極在20 C下不能再進行鋰化時終止脈沖測試，脈沖的平均持續時間遠小于90 s。
在經過5000次脈沖循環后，所有電池的負極涂層頂部都發現了銀白色金屬沉積。圖六所示為HB2電池經過500次脈沖后電極表面SEM測試，可以觀察到電極結構的孔隙中有一些較輕的、細小的鋰金屬沉積物。這些沉積物會阻礙離子在孔隙中的擴散，顯著降低電極的高倍率充放電性能。拓展脈沖測試產生了相對較厚、致密的沉積，而不是通常觀察到的鋰枝晶。
圖六：HB2負極在經過5000脈沖后的SEM電鏡照片：A)石墨顆粒和B)氧化物測
引起電壓突變的一個過程是電解質的耗竭。在高倍率放電時，正極的嵌鋰可以消耗正極粒子周圍電解液中所有的鋰離子，導致離子導電性下降，進而導致電極電壓下降。在高倍率充電時，同樣的情況也會發生在負極上。如果顆粒上的脫鋰電流比離子擴散通量快，那么顆粒表面的濃度減小甚至達到零。前面所述，GITT模型中使用的邊界條件是，電流與表面濃度梯度成比例。當正極表面濃度為零時，梯度減小，電壓不再沿t0.5線移動；在高倍率鋰化過程中，表面鋰濃度可以上升到100%，此時濃度梯度再次減小。鋰在負極表面的沉積通常被認為是一個成核和生長過程，即需一個能壘來形成一個夠大的穩定的核，然后可以更容易地生長。在這種情況下，負極電壓預計會先降低后升高。但是在實際情況中，如圖七所示，所有的電壓都直接下降到- 2V截止電位。這顯然表明負極負的電壓不會自動導致鋰電鍍。

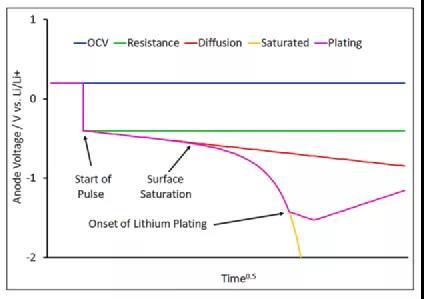

圖七：具有表面鋰飽和和鍍鋰階段的選擇性限制過程
另一個發現是充放電之間的V與t0.5梯度的不對稱性。作者在15個電極上對這些梯度進行比較，其中的13個測試發現，放電時的梯度明顯高于充電時(正極)，而脫鋰時的梯度則明顯高于鋰化時(負極)。兩個可能的原因是：幾何結構和非均勻擴散層。正極的不對稱擴散可能是由于幾何結構造成的。在充電期間，鋰離子通過電極孔向隔膜移動，比擴散回電極更容易。負極具有相似的多孔結構，在脫鋰過程的擴散過程理應比鋰化過程中的更快，但實驗結果與之相反。因此，觀察到的擴散過程更可能是活性物質顆粒中的固態電解質擴散引起的，而非對稱擴散是由非均質層SEI引起的。負極SEI膜是石墨顆粒表面形成的粘結層，且鋰離子在石墨和負極SEI中的擴散系數可能隨層厚和位置濃度的不同而不同。
Michael. J. Lain,* Emma Kendrick; Understanding the limitations of lithium ion batteries at high rates, Journal of Power Sources, 2021, DOI: 10.1016/j.jpowsour.2021.229690
