潮流是表征電網運行的核心指標。我國已建成世界上規模最大、結構最復雜的交直流混合電網，對優化潮流分布、精準控制局部潮流增減有迫切的需求。
靜止同步串聯補償器（Static Synchronous Series Compensator，簡稱SSSC）是優化電網潮流分布的利器。SSSC成本低、占地小、功能靈活，適用于局部電網潮流分配不均、輸送能力受限、新建輸電走廊難度大等情形，尤其可為城市電網潮流控制提供經濟高效的技術手段。
電網發展面臨潮流調控難題
電網中能量的分布和流向被稱為潮流。目前，電力系統“能量流”的流動是由線路阻抗的自然分布決定的。也就是說，對于固定的網架，我們很難控制能量的分配并對其進行優化。潮流控制直接關系電網安全高效運行。據國際大電網委員會統計，21世紀前20年間，全球13次大停電中有12次由潮流失控引起。
我國電網規模和復雜程度已達世界之最，潮流控制問題尤為突出。潮流按阻抗自然分布，輕重不均現象普遍存在。局部潮流重載會在電網中形成“短板效應”，限制整體供電能力的發揮，降低電網利用效率。受土地、環境等因素制約，通過新建線路解決局部潮流重載問題代價高昂，且在城市電網中難以實現。而城市電網密集復雜，部分線路和變壓器重載現象更為突出。
隨著我國能源轉型的推進，負荷中心的供電越來越依靠區外來電。發電側調節、負荷側限制等現有潮流控制手段速度慢、靈活性差，作用有限。潮流分布不均成為我國電網面臨的技術難題。開展基于柔性交流輸電裝置的潮流優化控制研究與應用，從而充分挖掘現有電網的供電能力，既是當前需求，也是未來發展需要。
SSSC優化電網潮流分布效率更高
目前，優化電網潮流分布一般會應用什么設備？這些設備各有什么特點？
可控串聯電容補償器為串聯容性補償，可單方向提升潮流。統一潮流控制器（UPFC）兼顧電壓和潮流調節雙重目標，需采用串、并雙換流器結構，換流閥采用模塊化多電平換流器（MMC）拓?fù)?，電氣結構復雜，換流模塊數和連接電抗器數量多，占地面積較大。SSSC則具有限制和提升潮流的雙向調節功能。
SSSC基于電壓源換流器技術，通過向線路注入可控電壓，動態改變線路等效阻抗，使線路的潮流由自然分布變?yōu)殪`活受控，從而實現對線路和臨近電網的潮流重新分配與優化。打個比方，SSSC相當于輸電線路中的“紅綠燈”，可以有選擇地疏導電力潮流，保障電網安全高效運行。自20世紀80年代被業界提出至今，SSSC一直是電力電子領域的研究熱點和攻關重點。
作為一種串聯型靈活交流輸電設備，SSSC無需并聯電壓支撐和公共直流系統。與其他潮流控制技術相比，其造價和占地面積可降低60%，損耗可減少50%。

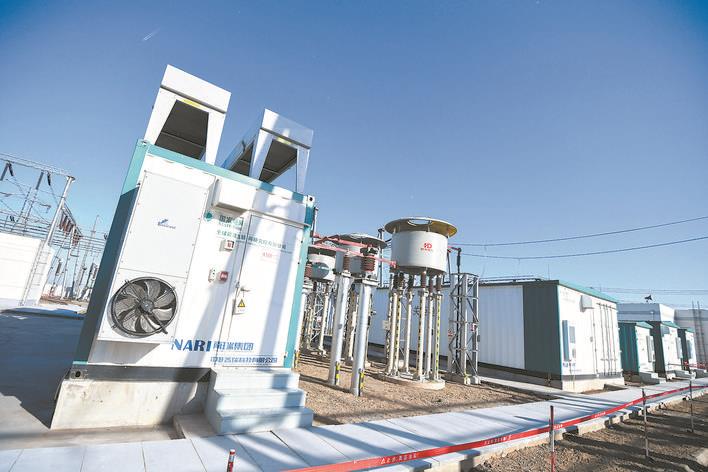

2018年，該技術在天津220千伏石各莊變電站示范應用。220千伏石各莊變電站所在的天津西部分區電網屬于典型的城市電網，負荷增長迅速，輸電線路走廊用地稀缺，新建線路及變電站困難，亟須采用新技術突破供電能力瓶頸。
220千伏石各莊變電站應用的SSSC裝置容量±3萬千伏安，具有輸電線路及輸電斷面功率均衡、限流等靈活調節功能，解決了高場—石各莊雙線潮流分布不均、電力輸送能力受限的問題，將斷面輸送能力從76萬千瓦提高至96萬千瓦，增加南蔡—北郊供電分區內10%的供電能力，提高了系統安全穩定裕度。
創新攻關填補技術空白
在我國開展SSSC研發之初，國際上僅開展了相關理論研究。SSSC無并聯換流器提供電源支撐，在主電路拓?fù)?、系統潮流控制、故障電流耐受與過電壓防護等方面的研發難度大。
主電路拓?fù)浞矫妫篠SSC與UPFC相比，沒有并聯側的電壓支撐，需要解決裝置啟動運行的難題，滿足自勵啟動需求且進一步降低換流閥造價是研發的難點。
潮流控制方面：裝置與線路交互的有功/無功功率相互強耦合，需解決強耦合帶來的潮流快速動態控制難題。
故障電流耐受方面：作為串聯型設備，耐受故障電流的能力決定了裝置運行的可靠性。如何提升器件短時大電流耐受和故障電流快速轉移能力、避免直流電容器因過電壓擊穿換流閥是研發難點之一。
過電壓防護方面：SSSC直接串入線路，線路上的雷電等各類過電壓會經串聯變壓器傳遞到換流閥，SSSC過電壓防護技術也是一項難題。
全球能源互聯網研究院有限公司聚焦潮流調控技術難題開展攻關，完成了SSSC基礎理論、關鍵技術研究和樣機研制，并實現了成果轉化和工程示范應用。依托公司重點科技項目，聯研院在換流閥研制、運行控制、安全防護、工程應用4個方面取得了一系列創新成果。
經濟高效的主電路結構：提出無源阻抗與有源換流器串聯的混合拓?fù)?，顯著降低換流閥容量，且兼具故障電流限制功能；創新?lián)Q流閥模塊電路結構，研制自勵鏈?zhǔn)綋Q流閥，實現裝置自勵啟動、獨立運行，和模塊化多電平換流器（MMC）相比，換流閥模塊數和電抗器數均減少50%。
快速穩定的控制系統：提出實時歸一化電流鎖相與注入電壓前饋加速的控制方法，攻克電流同步坐標系下潮流解耦控制技術，并研制成套控制系統，大幅提升了潮流動態控制性能。
“皮實”的換流閥：研發絕緣柵雙極型晶體管（IGBT）過電流軟關斷、換流模塊防開路、換流閥電流快速轉移的過電流三重防護技術，器件、換流模塊、換流閥耐受能力逐級提升，過電流耐受能力達27千安/100毫秒，較同類潮流控制技術提升近10倍。
“抗壓”的成套裝置：串聯變壓器高壓繞組端部電場優化技術和梯級絕緣配合方法保障了裝置過電壓防護的完整性；等電位無沖擊接入及區域潮流優化調控方法解決了工程接入與調控難題。
SSSC在天津220千伏石各莊變電站的應用，為我國電網潮流控制、安全可靠運行提供了新的技術手段，進一步推動了柔性輸電領域的技術創新，帶動了電網技術和裝備制造產業技術升級，為柔性輸電技術和重大裝備“走出去”創造了條件。
此后，SSSC還將在江蘇、浙江等地的負荷中心區域推廣，解決城市電網潮流控制問題；在西部、北部清潔能源外送通道應用，解決大規模清潔能源外送通道潮流重載和寬頻振蕩問題。
（作者單位：全球能源互聯網研究院有限公司）
