微電網內部含有多種分布式電源、儲能、負荷等元件，通過對可控電源的出力調節、柔性負荷功率調節等措施，可以為電網提供調峰服務。調峰潛力分析是開展微電網調峰輔助服務相關工作的基礎，本文建立了以調峰潛力最大為優化目標、基于供需兩側柔性互動的微電網調峰潛力評估模型，并針對典型微電網案例開展了分析驗證。
微電網參與調峰輔助服務潛力分析
執筆人：馮凱輝
國網能源院新能源與統計研究所
微電網是指由分布式電源、用電負荷、配電設施、監控和保護裝置等組成的小型發配用電系統，是一個能夠?qū)崿F(xiàn)自我控制、保護和管理的獨立自治系統?，F(xiàn)有研究表明，將分布式發電系統以微電網的形式接入電網，是發揮分布式發電系統效能的有效方式。微電網按照運行方式可以分為并網模式和獨立模式，并網模式下，通過對微電網內部分布式能源的合理調度，協調微電網和外網之間的關系，達到合理化利用微電網內部的資源設備，同時滿足上層電網對微電網的某些輔助服務的需求目的。
1、微電網參與調峰輔助服務的意義
2017年7月，國家發改委和國家能源局印發《推進并網型微電網建設試行辦法》的通知，明確了微電網的概念、特征、規范了微電網保障機制、創新了微電網市場機制、肯定了微電網輔助服務市場的主體身份。微電網作為分布式電源的主要利用形式之一，其內部含有多種分布式電源、儲能、負荷，通過對可控電源的出力調節、負荷中斷、調節和時移等措施，可以為電網提供調峰服務。目前我國尚未建立微電網提供調峰輔助服務的相關實施細則，為了促進微電網快速有序發展，提高微電網對系統的有效支撐，亟待針對微電網參與電網調峰輔助服務進行研究，其中微電網參與調峰輔助服務潛力分析是開展相關工作的基礎。
2、微電網調峰輔助服務潛力分析方法
面向電改新形勢，為充分挖掘微電網調峰潛力，最大限度地參與調峰輔助服務，建立了以調峰潛力最大為優化目標、基于供需兩側柔性互動的微電網調峰潛力評估模型。針對典型微電網結構，首先分析其內部分布式電源、儲能等單元的調節特性，包括各單元的功率可調節量、響應速度等，從可中斷、可調節量、可時移性等方面分析微電網內部柔性負荷的調節能力，然后綜合考慮分布式電源調節能力、負荷調節能力，并結合微電網運行技術條件，對微電網參與調峰輔助服務的潛力進行量化評估。
3、典型案例分析
選取一種以風電機組、熱電聯產機組以及柔性負荷的熱泵聯合出力的微電網場景進行了調峰潛力評估。該微電網主要設備參數如下表所示。

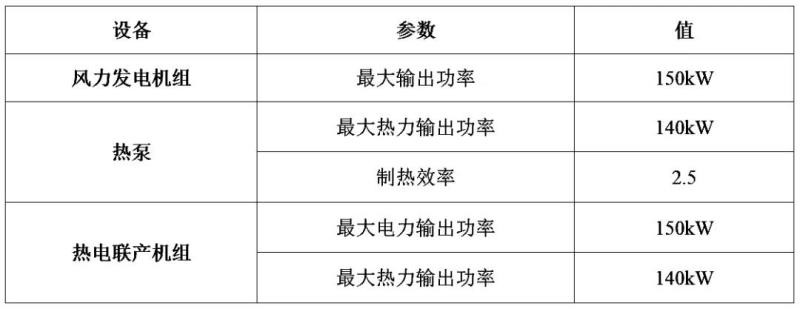

表 主要設備參數表
在大電網負荷高峰期，微電網在保證系統電熱供給的同時向大電網輸送電力，參與調峰；在大電網負荷低谷期，微電網在保證風電消納的同時盡可能減少熱電聯產機組發電量，系統缺失熱供給由熱泵承擔，缺失的電力供給以從大電網購電的方式獲得。計算結果表明，在大電網負荷高峰期，微電網最大調峰出力為系統總裝機容量的68%，平均調峰出力為系統總裝機容量的55.1%；在大電網負荷低谷期，微電網最大調峰出力為系統總裝機容量的16.2%，平均調峰出力為系統總裝機容量的12.5%。
