本文圍繞制氫關鍵技術的研究進展進行綜述，分析了氫能發展的背景，整理并解讀了當前我國與氫能相關的政策，并調研了幾項國內典型制氫項目。對氫能產業鏈中制氫環節應用現狀及關鍵技術原理進行了梳理和對比，包括煤制氫、醇類制氫及電解水制氫技術的原理、電解槽結構及數學模型，并分析了由“灰氫”到“綠氫”轉化的重要意義，為我國“綠氫” 制取關鍵技術的發展提供借鑒和參考。
1、我國氫能產業發展現狀
做好碳達峰、碳中和工作，即力爭在2030年前使國內二氧化碳排放達到峰值，2060年前實現碳中和，是我國今后一段時期的重點任務之一。積極探索新型清潔能源有助于促進我國碳達峰、碳中和工作的加速進行，加快產業結構的優化。氫能作為一種儲量豐富、熱值高、能量密度大、來源多樣的綠色能源，被譽為21世紀的“終極能源”。氫能的開發利用也受到了世界各國的高度重視，美國、日本、澳大利亞等國已制定相關政策，將氫能列為國家能源結構的重要組成部分，我國也在積極布局氫能發展戰略，逐步完善氫能政策體系。
2016年，國家發展改革委、國家能源局印發《能源技術革命創新行動計劃（2016—2030 年）》，將氫能列為15項能源技術革命重點任務之一，把可再生能源制氫、氫能與燃料電池技術創新作為重點任務。使用可再生能源電解水制氫是氫能產業新的發展趨勢，使用棄風、棄光、棄水打通制氫環節路線，可最大程度避免能源浪費，提高電解水制氫的經濟性，符合綠色能源可持續發展需求。
2020年5月，中共中央頒布《2020 年政府工作報告》，提出引導加大氫燃料電池基礎科研投入， 鼓勵能源企業建立穩定、便利、低成本的氫能供應體系，制定國家頂層氫能規劃。
2020年9月8日，國家發展改革委、科技部、工業和信息化部、財政部4部委聯合印發《關于擴大戰略性新興產業投資 培育壯大新增長點增長極的指導意見》，意見指出，加快新能源發展，加快制氫加氫設施建設。隨著氫能相關政策的頒布和完善，國家還鼓勵支持了一大批氫能項目的建設發展，如表1所示。

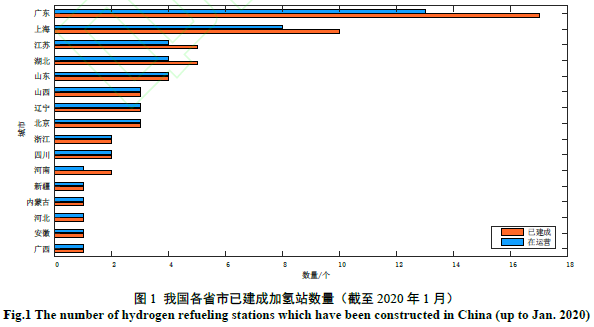

隨著我國政策的引導以及大批氫能項目落地實施，氫能技術不斷突破，產業體系逐步完善，我國氫能領域的發展已加速進入產業化階段。經過多年的工業積累，中國已經是世界最大的制氫國，氫能市場潛力巨大。中國每年僅風力、光伏、水電等可再生能源棄電約1000億 kW·h，可用于電解制氫約200萬t，如果能將這些富余的被棄掉的能源用于電解制氫，將會大大減少能源浪費。近年來，我國氫能產業發展速度快、覆蓋廣，截至2020年1月，我國已建成加氫站61座（圖1），規劃和在建的加氫站有84座，內蒙古、遼寧、山東、河南、湖北、廣東、四川、安徽等地均有分布。
但是，我國氫能產業還存在諸多問題，如關鍵技術亟待突破，缺乏自主知識產權，基礎設施仍有待加強等。對此，本文從氫能產業鏈制氫環節關鍵技術切入，分析總結國內外制氫技術現狀，并結合我國制氫領域亟待解決的問題，對 3 種主流制氫工藝進行分析，總結現有技術的優缺點，最后對氫能未來技術發展方向進行展望，對我國氫能產業發展提出建議，以期對我國氫能產業的發展提供指導。
2、制氫關鍵技術
氫氣制備主要技術工藝有熱化學制氫和水電解制氫，其中熱化學制氫技術主要有化石能源制氫及化工原料制氫?；茉粗茪浒ㄋ簹庵茪?、天然氣重整制氫等，目前已經進行工業生產，技術相對成熟，但能量的產出大于投入，若用此法制氫發電，能量轉換效率低，經濟性差，因此傳統能源制氫并非理想的制氫技術?；ぴ现茪渲饕写碱惲呀庵茪?、醇類重整制氫，如甲醇水蒸氣重整制氫。水電解制氫法即利用光伏、風電等新能源電力電解水制氫，這種制氫方式近零碳排放，可充分利用“三棄”（棄風、棄光、棄水）能源水解制氫，還可以大大降低制氫成本，是實現“綠氫”生產的重要技術環節， 也是氫能領域投資的重點領域。
表2列出了當前階段不同制氫技術的對比，可以看出：化石能源制氫技術雖然成熟度較高且經濟性較好，但碳排放量較大，違背了氫能作為清潔能源的本質，不適合長期發展；可再生能源電力電解水制氫技術成熟，且環保性好、碳排放少，但是其制氫成本較高，可以考慮采取“三棄”能源制氫， 以大幅降低制氫成本。不同制氫技術所使用的制氫原料及制氫工藝大有不同。
2.1 制氫原料
圖2給出了目前全球制氫原料占比和主流制氫方法的經濟性對比。由圖2a)可以看出，在所有制氫原料中，天然氣使用最為廣泛，占比達到48%， 其次是醇類（占比為30%），電解水使用較少，占比僅為4%。
目前，全球制氫技術的主流選擇是化石能源制氫和化工原料制氫，這主要是由于化石能源制氫和化工原料制氫的成本較低（圖2b））。此外，由于清潔性好、效率高、成本低，采用天然氣重整制氫具有較大利潤空間。采用電解水制氫是當前制氫環節的研究熱點，技術也較為成熟，其他新型制氫法尚未應用于大規模制氫。
從制氫原料占比來看，近期我國仍將主要采用化石能源制氫和工業副產氫+碳捕集、利用與封存（carbon capture, utilization and storage，CCUS）技術（即“藍氫”），助力化石能源制氫降低碳排放。而隨著我國可再生能源裝機容量不斷增大，在西北地區出現大量棄風棄光現象，如果能夠?qū)夛L(fēng)棄光所發電力用于電解水制氫（“綠氫”，即采用風電、光伏等可再生能源電解水制氫），“綠氫”制取經濟性也非常可觀。因此，長遠來看，隨著碳達峰、碳中和工作的推進，“綠氫”將成為氫能應用的主流選擇。
2.2 制氫工藝

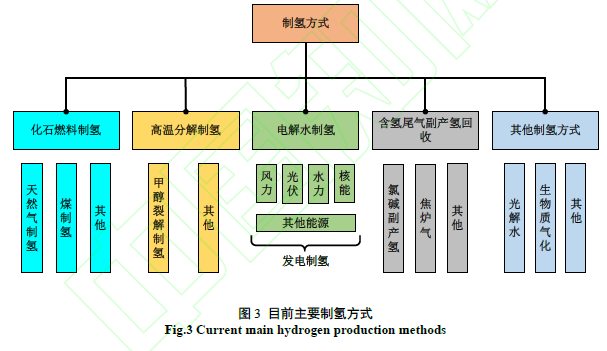

現有主要制氫方式如圖3所示，其中：較為成熟的技術路線有3種，即使用煤炭、天然氣等化石能源重整制氫，以醇類裂解制氫技術為代表的化工原料高溫分解重整制氫，以及電解水制氫；光解水和生物質氣化制氫等技術路線仍處于實驗和開發階段，相關技術難以突破，尚未達到規模化制氫的需求。
表3給出了典型制氫工藝中各類能源的能量轉換效率與碳排放量。
由表3可以看出：雖然化石能源制氫工藝成熟且原料價格低廉，但是會排放大量的溫室氣體，對環境造成污染，因此環境成本極高；而電解水制氫工藝幾乎無碳排放，符合綠色發展及可持續發展的環保理念。
2.2.1 化石能源重整制氫
天然氣制氫技術中，蒸汽重整制氫較為成熟， 是國外主流制氫方式。其原理是：先對天然氣進行預處理，甲烷和水蒸汽在轉化爐中反應生成一氧化碳和氫氣等；經余熱回收后，在變換塔中，一氧化碳和水蒸氣反應生成二氧化碳和氫氣。該技術是在天然氣蒸汽轉化技術的基礎上實現的。在變換塔中，在催化劑存在的條件下，控制反應溫度， 轉化氣中的一氧化碳和水反應，生成氫氣和二氧化碳。主要反應式為
目前，國內天然氣重整制氫、高溫裂解制氫主要應用于大型制氫工業。天然氣制氫過程的原料氣也是燃料氣，無需運輸，但天然氣制氫投資比較高，適合大規模工業化生產。一般制氫規模在5000m3/h以上時選擇天然氣制氫工藝更經濟。此外，天然氣原料占制氫成本的70%以上，天然氣價格是決定氫價格的重要因素，而我國富煤、缺油、少氣的能源特點，制約著天然氣制氫在我國的實施。
煤氣化制氫是工業大規模制氫的首選，也是我國主流的化石能源制氫方法。該制氫工藝通過氣化技術將煤炭轉化為合成氣（CO、CH4、H2、CO2、N2 等），再經水煤氣變換分離處理以提取高純度的氫氣，是制備合成氨、甲醇、液體燃料、天然氣等多種產品的原料，廣泛應用于石化、鋼鐵等領域。煤制氫技術路線成熟高效，可大規模穩定制備，是當前成本最低的制氫方式。
2.2.1 甲醇水蒸氣重整制氫

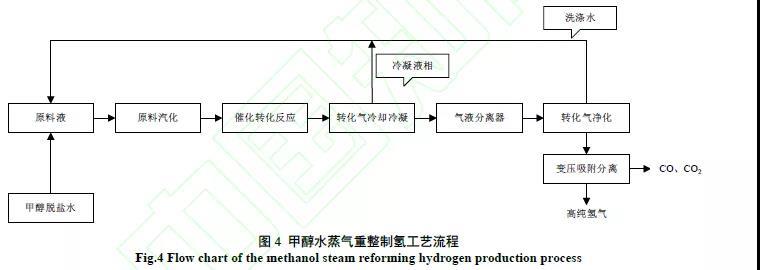

甲醇水蒸氣重整制氫，即甲醇和水在一定溫度、壓力和催化劑作用下轉化生成氫氣、二氧化碳以及少量一氧化碳和甲烷的混合氣體，該方法產物中氫氣體積分?jǐn)?shù)是甲醇制氫法中最高的。甲醇水蒸氣重整制氫具有反應溫度低、產物氫氣體積分?jǐn)?shù)高、一氧化碳體積分?jǐn)?shù)（＜2%）較甲醇分解制氫法低等優點。因此，目前開發的甲醇制氫技術主要采用甲醇水蒸氣重整制氫工藝，其反應機理見式(3)，工藝流程如圖4所示。甲醇水蒸汽重整制氫裝置已經廣泛用于航空航天、精細化工、制藥、小型石化、特種玻璃、特種鋼鐵等行業。
2.2.3 電解水制氫
化石能源重整制氫、甲醇水蒸氣重整制氫過程均有含碳化合物的排出，不符合可持續發展和綠色發展的環保理念，而電解水制氫過程為水電解生成氫氣和氧氣，無含碳化合物的排出，綠色環保。目前，我國正處于能源轉型的關鍵階段，將可再生能源（太陽能、風能等）轉化為氫氣或者含氫燃料的能源載體，有助于推進我國能源轉型進程，促進我國能源多元化發展。
可再生能源電解水制氫技術路線如圖5所示。
圖5中，根據電解質種類，電解槽可分為堿性電解槽、質子交換膜（proton exchange membrane，PEM）電解槽、固體氧化電解槽（solid oxide electrolyzecells，SOEC）3種。不同電解水制氫技術參數及特點對比見表4。
由表4可以看出：堿性電解水制氫技術是目前市場化最成熟、制氫成本最低的技術；質子交換膜電解水制氫技術較為成熟，具有寬范圍的運行電流密度，可以更好地適應可再生能源的波動性，是國外發展的重要方向，我國應加大質子交換膜電解水制氫技術的研發力度，加強與國外領先單位的合作研發；固體氧化物電解水制氫技術是能耗最低、能量轉換效率最高的電解水制氫技術，國外學者在Science上發表的文章指出，固體氧化物電解槽可在動態電力輸出下工作，并不會有明顯衰減。因此，固體氧化物電解水制氫技術有望實現大規模、低成本的氫氣供應，應重點關注并提前進行技術和專利布局。
以PEM電解槽為例，其工作原理如圖6所示。
PEM電解槽由膜電極組件（MEA）、氣體擴散層（GDL）及帶有流道的隔板（雙極板）組成。電解槽中，水經過電解在陽極產生氧氣，在陰極產生氫氣，因此在產生的氣體出口設置了流量計。典型的堿性電解槽考慮溫度影響的U-I特性曲線模型及電解槽制氫量相關模型可以用式(4)表示。
式中：Uc為電壓常數；T是溫度，單位K；R1、R2是電解液的歐姆電阻參數，Ωm2；s是與穩定相關的過電壓系數，V；t也是與穩定相關的過電壓系數，K/A；nac(H2)指實際制氫量；ηF為法拉第效率；Nc為系統中電解槽的個數；F為法拉第常數。PEM電解槽的電流由可再生能源發電的輸出功率及電解槽相關特性參數決定。
通過利用可再生能源發電的棄水、棄光、棄風電力，電解水制氫可平抑風力、光伏等發電輸出的波動性，并減少能源浪費，解決棄電問題。另一方面，可以通過遠距離輸運氫燃料，將可再生能源從資源豐富的地區高效轉移到用能負荷中心，利用氫氣發電增強電網的協調性和可靠性，有效解決可再生能源供需存在的區域錯配問題。上述整個過程清潔環保，幾乎不產生二氧化碳。但是，可再生能源電解制氫成本較高，因此，“綠氫”的制取亟需可再生能源電解水制氫技術的進一步攻關，降低制氫成本，助力碳達峰、碳中和任務的推進。
綜合對比以上3種制氫技術：煤、天然氣制氫技術最為成熟，尤其煤制氫在我國具有較大成本優勢，但此法制得的“灰氫”不符合能源向低碳轉型的綠色發展需求；電解水制氫技術可以制得“綠氫”，能源效率高，但是成本較高，經濟性較差。3種制氫工藝的技術水平及經濟性對比見表5。
煤或天然氣制得的“灰氫”通過CCUS技術可轉化為“藍氫”，該技術也是我國實現碳中和目標技術組合的重要一環。隨著碳達峰、碳中和工作的深入進行，制氫領域面臨的挑戰將是實現無碳或碳中性（“綠氫”或“藍氫”）的技術（目前通過電解水制取“綠氫”來替代），并將這些技術以更大規模推廣應用，進而降低生產成本，產生經濟效益。
3 、結語
氫能是一種理想的新型能源，通過風光等新能源電力制氫，并將氫與燃料電池結合發電，以此形成氫能產業生態圈有助于保障我國能源安全，加快構建清潔化、低碳化的氫能供應體系，對我國可持續發展戰略具有重大意義。氫儲能可以作為儲能系統新思路，解決可再生能源消納能力不足及新能源并網問題。氫結合燃料電池發電是氫能全生命周期應用的關鍵技術環節，氫氣發電可以產出多種有直接經濟效益的產品（如純氧），達到大量減少二氧化碳排放的目的，具有很好的經濟效益和環保效益。
氫能應用前景廣闊，但有部分難題亟待解決。氫氣擴散能力強，易燃易爆，與金屬接觸容易導致氫脆，不好儲存，因此妥善解決氫能的儲運問題是氫能安全高效使用的關鍵。此外，電解水制氫成本較高?；谏鲜鰡栴}，提出以下建議：
1）今后應緊緊圍繞氫能的制、儲、運、用4個環節，著力建設完善氫能體系，加大氫能源與電網的互動性，促進我國能源轉型；
2）明確氫能發展定位，給予氫能產業完善的政策支持；
3）大力發展電解水制氫技術，利用棄風、棄光、棄水資源制取“綠氫”，解決電解水制氫經濟性難題及能源浪費問題；
4）大力發展可再生能源（如風電與太陽能）與氫氣儲能結合，促進氫能在儲能領域的發展，加速推進我國碳達峰、碳中和工作。
