中國儲能網訊：全球首發，創造不同
1月11日，科華恒盛125kW模塊技術解密直播會議成功舉辦，科華恒盛UPS產品經理孫成先生帶來了《科華125kW模塊技術解密——AI? 助力大型數據中心電力保障》主題演講。
圖片
科華恒盛UPS產品經理 孫成

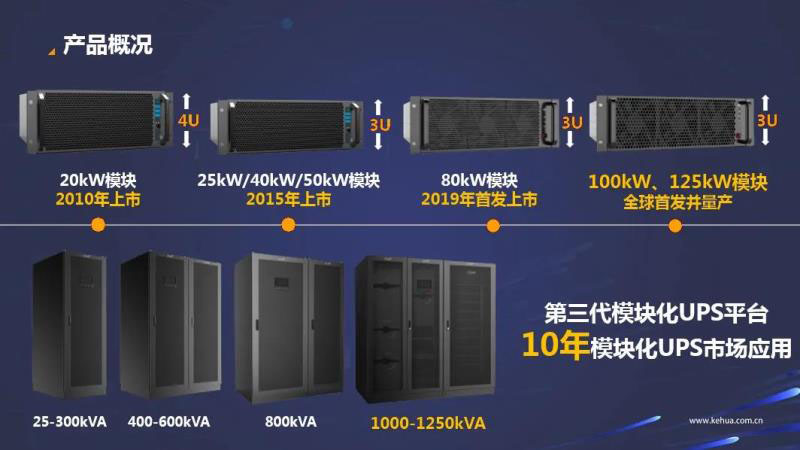

“新基建”推動數據中心建設朝著更高標準進發，科華恒盛密切關注數據中心行業發展，在研發技術方面持續投入、創新。模塊化UPS的功率模塊，從2010年20kW，發展到2020年實現對25、50、80、100、125kW的中大功率段全面覆蓋；整機從單柜125kW，提升至超大功率1.25MW，再次突破功率極限。
大型數據中心大功率UPS可靠性，始終是業內關注的焦點?？迫A恒盛125kW UPS功率模塊產品，從單一器件的選型與模塊結構布局、整機系統設計，以及與供電系統的匹配，均采用了可靠的設計方案。
器件級：控制熱源與均衡散熱
1) 新型磁魔方電感：在控制熱源方面，我們對電感采用新型的繞組設計，有效減少損耗高達20%，實現對熱源發熱量的有效控制。
2） 關鍵器件充足裕量設計：數據中心運行過程中，異常和惡劣工況的溫升是對UPS內部器件承受力的一大挑戰。此外，眾所周知運行溫度與器件使用壽命息息相關，因此我們在器件設計和選型時，針對電感、IGBT、二極管等關鍵器件，均給予了充分的裕量，可以輕松駕馭各種運行工況，保障其長期可靠運行。
3） 快速均衡散熱：為實現均衡的散熱，我們采用了并聯分流技術，分散局部的熱點，使模塊內部熱量達到均衡；模塊內部采用互補對稱設計，均衡上下熱量，實現散熱均勻；模塊內部的多級器件布局形成三級風道，可快速疏散器件熱量；產品設計完成后，我們通過貼片級3D精細仿真，驗證了系統、模塊和元件設計的合理性。
整機級：抗干擾、高防塵、強老化
1) 電磁兼容實驗：科華擁有業內測試功率最大的進口10米法電磁兼容實驗室，并具備專業的實驗測試資質。我們對產品進行了嚴格的電磁兼容實驗，通過不斷優化、驗證，使產品具備極強的抗干擾能力，無懼數據中心復雜干擾源影響。
2) 板級三防涂覆：UPS長期運行，周圍環境中的粉塵會進入設備內部，影響系統運行。針對這種情況我們的內部電路板均采用三防涂覆，涂層均勻，實現無死角保護。同時結合模塊風機的自動除塵功能，增強整機防塵能力，提高運行可靠性。
3) 可靠性老化試驗：我們的產品在生產設計過程中，均在超大功率老化試驗平臺進行了可靠性老化試驗，完成整機系統可靠性測試，交付給客戶安全可靠的產品。
系統級：AI?供電系統
1) AI? Power Expert智慧電源專家：對于數據中心整體供電系統，UPS是系統中重要的一部分。產品應用AI? Power Expert系統，通過對設備多個關鍵節點運行狀態進行監測，對整機系統進行實時健康體檢。
2) 事前消除安全隱患：當運行過程中發生過溫、過載、電池欠壓等特殊運行工況時，UPS進行事前預警，傳遞故障信息，并調整運行狀態。模塊風機具備智能調速功能，可根據負載情況自動調節風機轉速，實現對負載的自適應，還可自動對內部進行除塵與溫度調節。通過預警及風機調速等措施，可有效抑制故障進一步發生。
3) 智能集顯：針對多臺并機的架構，設備之間可能存在物理隔離，給巡檢工作帶來不便。不同時刻每臺UPS的狀態、參數不一致，運維人員記錄的參數無法完全匹配。針對以上情況，產品的智能集顯功能，對于多臺UPS在通信模式下，在單臺UPS面板即可查看系統內所有機器工作情況，大幅提升巡檢可靠性。
科華恒盛125kW UPS功率模塊面向全球發布，代表著模塊化UPS研發技術水平躍上新的臺階。目前，科華恒盛已在北上廣布局7大自建數據中心，機柜數量約2.8萬個。未來，科華恒盛將持續創新，積極探索AI技術在數據中心領域的應用，為打造數字時代IDC可靠基石貢獻力量。
