摘要： 近年來鈉離子電池的能量、功率密度與循環壽命均得到了長足發展，然而常規電解液/隔膜體系由于易燃、易揮發，導致鈉離子電池存在嚴峻安全隱患。為了提高鈉離子電池的安全性，近年來固態電解質得到了廣泛的關注，尤其以聚合物為基底的固態、凝膠電解質得到了快速發展。本文首先梳理了聚合物電解質基礎的發展脈絡與研究常用的理論模型，接著綜述了固態與凝膠兩類聚合物電解質在鈉離子電池中的應用研究進展，對涉及的不同材料改性技術、聚合物電解質制備工藝、新型材料設計進行了評價。綜合分析表明，聚合物固態電解質采用低聚物、無機納米顆粒摻雜、功能分子設計等方法，逐步實現了固態電池的適用溫度由90 ℃向室溫、低溫的成功轉變；凝膠電解質室溫電導率較高，有機小分子與聚合物基底之間通過分子間力作用增強鈉鹽溶劑化作用，成功地與不同正、負極材料搭配，普遍實現了室溫凝膠鈉離子電池，同時回顧了水凝膠在構建水系鈉離子電池中的優勢與現階段的研究不足。最后提出聚合物電解質在鈉離子電池中應用的研究報道中需要注意的問題，并且展望了未來材料設計、表征技術的可能發展方向。
關鍵詞： 鈉離子電池；固態電解質；凝膠電解質；復合材料；儲能
作為鈉離子電池的一個組成部分，電解液的物理化學性質對鈉離子電池的性能有重要影響。鈉離子電池的電解液按溶劑主要分為水與有機溶劑兩種。其中，水系電解液具有不易揮發、不燃燒等優點，然而受限于較窄的電化學窗口(熱力學理論值為1.23 V)，電池的能量密度較低。有機電解液主要由非質子溶劑與鈉鹽構成，能夠顯著擴寬電化學窗口至4 V以上，然而這類電解液易燃、易揮發，為鈉離子電池的大規模應用埋下了嚴重的安全隱患。隨著研究的深入，人們逐漸認識到新型電解液的開發可能是鈉離子電池的另一個突破點。
與常規的電解液相比，聚合物電解質擁有獨特的優勢，包括優異的成膜特性、熱穩定性。聚合物材料的表面張力使其能夠緩沖電極材料在循環中的體積改變，能夠同時替代電池的電解液與隔膜兩個部分，降低電池成品的體積、質量，顯著提高能量、功率密度。同時聚合物優異的延展性使其裝配的鈉離子電池可能擁有多種形貌，為面向可穿戴設備的鈉離子電池提供材料技術保障。聚合物電解質主要分為固態與凝膠兩種。聚合物固態電解質主要由聚合物基底與電解質鹽構成，它基于鈉鹽在聚合物骨架中的配位作用，利用聚合物骨架的熱運動在外加電場下傳輸離子，室溫電導率較低，與電極界面存在接觸問題。聚合物凝膠電解質在聚合物固態電解質的基礎上引入小分子溶劑，使用骨架分子與溶劑分子間的分子間力獲得溶脹體系，提高室溫離子電導率，同時解決電極/電解質界面浸潤問題。與鋰離子電池相比，目前聚合物電解質在鈉離子電池中的研究相對匱乏。2019年，中國科學院青島生物能源與過程研究所崔光磊、張建軍等提出了用于構建高安全性的鈉離子電池的理想聚合物電解質的物理化學特性要求，并基于材料種類分類回顧了乙氧基聚合物、聚偏氟乙烯-六氟丙烯[P(VDF-HFP)]、聚甲基丙烯酸甲酯(PMMA)、聚丙烯腈(PAN)、聚乙烯基吡咯烷酮(PVP)、單離子導體、多糖等聚合物電解質在鈉離子電池中的研究進展，構想了未來該領域的研究挑戰與應用前景。
本文主要梳理基于鈉離子電池的聚合物電解質機理與聚合物固態、凝膠電解質在鈉離子電池中的應用研究脈絡，著重分類討論了該領域內的新型材料、改性策略與制作工藝所取得的研究進展。提出現階段的研究中需要注意的問題與技術挑戰，對該領域的材料設計與表征方法的進一步發展提出了構想。
1 機理研究與理論模型
聚合物電解質起源于1973年Wright等發現堿金屬鹽KSCN與聚氧化乙烯(PEO)形成配位后能夠解離，并且在外加電場的作用下體現出一定的導離子特性。常規聚合物電解質的基底材料包括PEO、PAN、聚乙烯醇(PVA)、PVP、PMMA，具有電負性基團的聚合物能夠與離子形成配位，伴隨分子鏈的局域、長程熱運動在外加電場的作用下發生定向傳輸。針對不同聚合物電解質體系，人們對其導通帶電離子的機制展開了討論。West等報道了當醚氧鍵(EO)與Na+的摩爾比為12∶1時，聚合物固態電解質P(EO)12/NaClO4在60 ℃時離子電導率僅為3.1×10-6 S/cm，較低的電導率可能與NaClO4在PEO基底中的解離度較低有關。鈉鹽的離子晶格能可以通過式(1)描述
(1)
選擇具有高介電常數(ε)的聚合物基底，降低分散在聚合物基底的鹽的陰陽離子間的作用力，提高鹽的解離度，理論上能夠獲得更高離子電導率。Osman等研究了具有更高介電常數的PAN/NaCF3SO3(76∶24，質量比)體系，其離子電導率達到7.1×10-4 S/cm。
不同種類鈉鹽對聚合物電解質的微觀結構、導離子能力能夠產生影響。Boschin等研究了TFSI-、FSI-兩種陰離子對PEO基聚合物固態電解質電導率的影響，發現由于TFSI-具有更大的離子尺寸，能夠有效的抑制PEO的部分結晶，同時鹽NaTFSI的解離度較大，P(EO)9/NaTFSI體系室溫電導率達到4.5×10-5 S/cm。
摻雜納米無機顆粒形成非均相的復合材料是一種增大聚合物電解質離子電導率的有效方法，利用納米顆粒的表面官能團與不同相間的界面特性提高帶電離子的傳輸能力。Armand等報道了共混的PEO/聚乙二醇二甲醚(PEGDME)中加入表面官能化的SiO2顆粒，使其與分散于聚合物基底的鈉鹽的陰離子結合，顯著提高了鈉鹽解離度與鈉離子遷移數，室溫電導率提高至2×10-5 S/cm。
向聚合物固態電解質中引入溶劑分子為離子提供強的分子極化作用，形成聚合物凝膠電解質，有效地提高了其離子電導率。Hashmi等使用離子液體EMITf浸潤含有0.5 mol/L NaCF3SO3(NaTf)的聚(偏二氟乙烯-co-六氟丙烯)(PVDF-HFP)制備凝膠電解質，發現室溫電導率高達5.74×10-3 S/cm?；谑?2)所描述的玻璃化溫度附近的Vogel-Tammann-Fulcher模型研究了聚合物的自由體積對帶電離子輸運的動力學過程影響。采用了基于交流-直流技術的Evans方法[9]，通過式(3)
(2)
(3)
給出了該體系的鈉離子遷移數(tNa+)約為0.23，衡量了帶正電荷的Na+對總離子電導率的貢獻。
結合凝膠電解質與納米顆粒摻雜改性，Hashmi等將20 %的納米SiO2分散在PMMA中的復合材料浸入1 mol/L NaClO4的碳酸乙烯酯(EC)/碳酸丙烯酯(PC)(1∶1，體積比)的電解液中，得到了室溫電導率為3.4×10-4 S/cm的凝膠電解質，使用式(4)所描述的處于黏流態聚合物電解質的阿倫尼烏斯模型分析了該體系的離子電導活化能(Ea)。然而不同報道中物理量tNa+、Ea、B數值的獲取存在測試步驟的參數差異，因此更適用于同一體系之間變化趨勢的定性分析，難以通過絕對的數值比較去衡量不同體系的優劣。
(4)
綜合以上分析，理想的聚合物電解質應該具有高的介電常數與室溫電導率、數值接近于1的鈉離子遷移數、低的玻璃化溫度與離子電導活化能等性質。鈉離子電池應用中，研究者們通過摻雜、分子結構設計等方式制備理想聚合物電解質。通常按聚合物電解質中是否含有溶劑分子將其分為固態、凝膠兩種類型。
2 聚合物固態電解質
用于鈉離子電池的聚合物固態電解質是由聚合物基底與分散在其中的鈉鹽構成的共融體系。由于其室溫電導率較低，報道首先集中在原始的聚合物/鹽復合體系在90 ℃附近的鈉離子電池應用研究。隨著研究的深入，采用低聚物、納米無機顆粒對聚合物固態電解質摻雜改性得到了一定的報道。最后為了發展適用于室溫與室溫以下的固態鈉離子電池，基于新型分子設計的聚合物固態電解質得到了研究。本部分首先回顧常規聚合物/鹽復合材料發展，接著介紹了對聚合物/鹽復合體系的摻雜改性，最后回顧了適用于室溫、低溫鈉離子電池的聚合物固態電解質發展。
2.1 聚合物/鹽復合材料
作為一種常規聚合物基底，PEO在鈉離子固態電解質中得到了廣泛的研究。Doeff等研究了P(EO)8/NaTf在Na||NaxCO2(0.3<x<0.9)電池中的失效機理，認為PEO能夠與金屬鈉形成穩定的SEI界面，電池失效主要是由于正極材料在循環過程中引起的結構變化引起的電荷轉移阻抗增大，該電池能量密度達到157 W·h/kg。中國科學院物理所胡勇勝等報道了在80 ℃時P(EO)20/NaFSI的電導率達到4.1×10-4 S/cm，在263 ℃時僅有5 %(質量分?jǐn)?shù))的熱失重，陽極穩定電壓達到4.66 V(vs. Na/Na+)，與Na0.67Ni0.33Mn0.67O2、Na3V2(PO4)3兩種正極材料搭配使用均表現出和常規電解液相當?shù)男阅堋?
除了PEO及其衍生物，人們對含有—OH、—CO吸電子基團的聚乙烯醇、聚碳酸酯在全固態鈉離子電池中的應用展開了研究。Bhargav等研究了聚乙烯醇(PVA)/NaBr(7∶3，質量比)在30 ℃時的電導率達到1.362×10-5 S/cm，驗證了Na||I2在該電解質中的正常放電能力。Brandell等報道了聚三甲基碳酸酯(PTMC)/NaTFSI中的TFSI-濃度對體系玻璃化溫度Tg的影響，在60 ℃電導率達到了10-6 S/cm量級，裝配的Na||普魯士藍(PB)電池能夠放出使用液態電解液電池容量的88%。
2.2 摻雜改性
作為分隔正負電極的自支撐膜，聚合物固態電解質需要足夠的機械強度。Gerbaldi等使用羧甲基纖維素鈉(Na-CMC)摻雜PEO/NaClO4，通過Na-CMC中的羥基與PEO中的醚氧所形成的氫鍵構建三維交聯結構，提高復合體系的機械穩定性，制備的固態電解質PEO/NaClO4/Na-CMC(82∶9∶9，質量比)在Na||TiO2與Na||NaFePO4半電池中均表現出優異的循環穩定性與明確的電壓平臺。
使用納米顆粒摻雜聚合物固態電解質能夠在有效地提高機械強度的同時，提供納米無機顆粒/有機基底附加的界面，顯著提高離子遷移能力。Hwang等報道了含有5%(質量分?jǐn)?shù))的TiO2的固態電解質TiO2/P(EO)20/NaClO4在60 ℃溫度下的電導率達到2.62×10-4 S/cm，裝配的Na||Na2/3Co2/3Mn1/3O2電池能夠在0.1 C的電流密度下放出49.2 mA·h/g的初始容量。南開大學陶占良等報道了表面酸化處理的α-Al2O3摻雜能夠顯著提高聚甲基丙烯酸酯-聚乙二醇(PMA-PEG)/NaClO4的鈉鹽的解離度，在70 ℃下電導率達到1.46×10-4 S/cm，裝配的 Na||Na3V2(PO4)3電池在0.5 C倍率下初始容量達到85 mA·h/g，循環350圈后容量保持率為94.1%。
2.3 低溫體系
全固態聚合物電解質的主要問題在于其室溫電導率較低，現有體系的報道主要分布在10-5～10-7 S/cm，難以構建室溫可用的全固態鈉離子電池。為了解決該問題，Chandrasekaran等在PEO/NaClO4中引入了聚乙二醇(PEG)低聚物作為塑化劑以降低體系的玻璃化溫度,制備的PEO/PEG/NaClO4(30∶60∶10，質量比)的電導率在35 ℃的近室溫時達到3.07×10-5 S/cm，并且成功裝配了30 ℃工作的Na||MnO2電池，能量密度達到350 W·h/kg。Brandell等將鹽濃度升高至35%，發現聚已酸內酯-聚三亞甲基碳酸酯[P(CL)20-P(TMC)80]/NaFSI的玻璃化溫度從-11 ℃顯著降低至-64 ℃，提高了室溫下聚合物分子鏈的熱運動能力，裝配的硬碳(HC)||Na2-xFe[Fe(CN)6]固態全電池在22 ℃時能穩定循環120圈。
近期基于新型聚合物基底的固態聚合物電解質體現出了10-4 S/cm數量級的室溫電導率，進一步推動了室溫全固態鈉離子電池的發展。西南大學徐茂文等報道了Na+型的全氟磺酸薄膜(PFSA-Na)的室溫電導率達到1.59×10-4 S/cm，陽極穩定電壓達到4.7 V，室溫下能夠使Na||普魯氏藍(PB)體系放出和常規電解液相當?shù)娜萘?，同時能夠在-35 ℃的低溫環境下穩定循環。上海交通大學馬紫峰等[21]基于紫外固化技術，通過在聚丙烯無紡布中分散含硼交聯劑，制備了晶相聚合物固態電解質(B-PCPE)，由于B的sp2雜化的空軌道可以作為Lewis酸與ClO4-作用，該體系的tNa+高達0.62，室溫電導率達到3.6×10-4 S/cm。同時，采用原位生長方法解決正極NaNi1/3Fe1/3Mn1/3O2、負極HC與固態電解質的界面浸潤問題，該全電池能夠放出104.8 mA·h/g容量。
表1對比了報道的聚合物固態電解質的不同測試溫度、電導率、循環圈數數據。由于聚合物固態電解質在電池循環中存在復雜的界面演變機制，因此將電池的工作圈數納入考慮的重要指標?？梢钥闯鲭S著研究的開展，較為成熟的鈉離子電池正負極與聚合物固態電解質的搭配體現出一定的應用潛力。同時，通過改變鹽濃度、摻雜分子量較小的低聚物等方法發展具有更低的玻璃化溫度的聚合物電解質，通過分子設計改變離子在聚合物框架中的傳輸機制等方式，研究者正在實現裝配的全固態鈉離子電池從中溫90 ℃逐步向室溫甚至零下低溫環境中的應用發展。

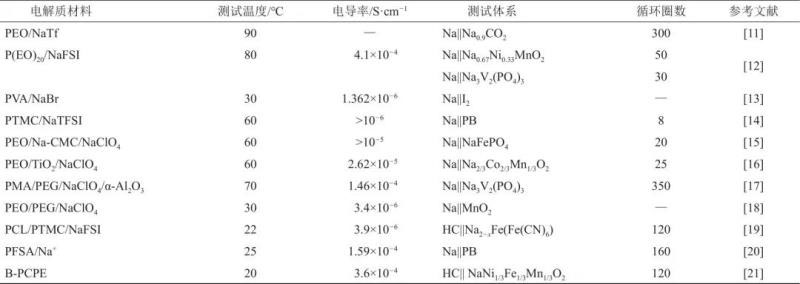

表1 基于不同聚合物固態電解質離子電導率與循環圈數對比
3 聚合物凝膠電解質
通過分子間力，在聚合物固態電解質中引入低分子量有機溶劑，為鈉鹽提供充分的溶劑化作用，顯著地提高了室溫離子電導率，實現了室溫鈉離子電池的裝配。本部分首先回顧基于PVDF、PEO、PMMA等傳統聚合物基底的凝膠電解質制備方法，主要分為傳統溶脹法、非溶劑致相分離與易于放大工藝三類。接著回顧新型材料設計在鈉離子電池凝膠電解質中的應用，按材料類型分為Na+交換膜、阻燃材料與離子液體三類。最后，水與聚合物電解質所形成的水凝膠與常規的聚合物/有機溶劑所形成的凝膠電解質明顯不同，盡管相關研究較為匱乏，但體現出較明顯的拓寬電壓窗口、改善電極活性材料溶解問題的潛力，將單獨作為一小節進行討論。
3.1 制備方法
3.1.1 傳統溶脹法
凝膠電解質的一種主流制備思路是首先制備自支撐的聚合物薄膜，通過浸泡的方法使薄膜在電解液中溶脹最終得到獨立成膜的凝膠電解質。Goodenough等報道了使用PVDF-HFP/聚多巴胺(PDA)包覆的玻璃纖維(GF)薄膜，將其浸潤在1 moL/L NaClO4的PC電解液中制備凝膠電解質，其電導率達到5.4×10-3 S/cm，裝配的Na||Na2MnFe(CN)6電池能夠穩定循環100圈。南京工業大學吳宇平等將PP無紡布(NW)/PVDF-HFP的復合薄膜浸潤在1 mol/L NaClO4的EC/DMC/EMC(1∶1∶1，體積比)電解液中制備凝膠電解質，其電導率達到8.2×10-4 S/cm，是商業隔膜Celgard-2730的4倍，在105 ℃溫度下可以保持結構穩定，CV測試表明裝配的 Na||Na4Mn9O8電池具有應用的潛力。Semenikhin等[24]將聚(丙烯腈-甲基丙烯酸酯)[P(AN-MA)]在1 mol/L NaClO4的PC電解液中溶脹，制備的凝膠電解質室溫電導率達到1.8×10-3 S/cm，裝配的Na||Na3V2(PO4)3電池在-20 ℃的低溫下能夠穩定循環700圈。
3.1.2 非溶劑致相分離法
非溶劑致相分離法(NIPS)是一種制備多孔聚合物薄膜的方法。它首先將聚合物的有機溶液澆鑄在玻璃平面上，接著使用與有機溶劑相容但是不能溶解聚合物的非溶劑析出聚合物分子，最終達到保留聚合物薄膜的多孔結構、提高電解液吸液量的目的。Park等使用水作為非溶劑制備了多孔的PVDF-HFP/GF的復合薄膜，將其浸潤在1 mol/L NaClO4的EC/PC(1∶1，體積比)電解液中，有效地提高了Na+傳輸能力，裝配的Na||HC電池在10 C倍率下放出191.8 mA·h/g容量。德克薩斯大學奧斯汀分校余桂華等將PVDF-HFP多孔聚合物基底浸潤在含有2% FEC的 1 mol/L NaClO4的PC電解液中制備凝膠電解質，并裝配了可折疊、可伸縮的HC||VOPO4全電池。東北師范大學蘇忠民等[27]將PVDF-HFP多孔膜浸潤在1 mol/L NaClO4的PC/FEC(95∶5，體積比)電解液中，裝配的HC||Na3V2(PO4)2O2F全電池能量密度達到460 W·h/kg，500圈后仍然保持初始容量的90%。Park等采用甲醇、去離子水二元非溶劑有效地調節PVDF-HFP/GF孔隙分布，將其浸潤在1 mol/L NaClO4 的EC/PC電解液中制備的凝膠電解質電導率高達4.1×103 S/cm，裝配的Na||HC電池在10 C倍率下能夠放出79.1%的理論容量。
3.1.3 易于放大工藝
以上制備凝膠電解質的方式包含了聚合物溶解、鑄膜、干燥成膜、電解液中溶脹等一系列復雜步驟，在工藝的放大中需要為不同步驟進行相應的設計。與之相對的，一些方法省去了復雜的中間過程，在合適的反應條件下可以由原材料在電池內原位聚合，易于工業放大，有利于基于凝膠電解質的鈉離子電池規模生產?；谧贤夤庖l(fā)聚合，Bella等制備了含有甲基丙烯酸酯的三維聚合物框架結構BEMA-PEGMA，全程不使用催化劑、溶劑、純化、分離裝置，制備的凝膠電解質電導率達到5.1×10-4S/cm，裝配的 Na||TiO2電池在1 mA/cm2電流下能夠放出50 mA·h/g容量?；陬愃品椒?，Gerbaldi等[30]報道了PEO/NaClO4/PC(45∶5∶50，質量比)的交聯凝膠電解質，室溫電導率達到10-4 S/cm，裝配的Na||TiO2電池放出250 mA·h/g容量，能夠穩定工作5000 h?；谠坏淖杂苫酆?，Goodenough等在1 mol/L NaClO4的PC/FEC(9∶1，體積比)電解液中制備交聯PMMA凝膠電解質，室溫電導率達到6.2×10-3 S/cm，裝配的Sb||Na3V2(PO4)3電池在0.1 C電流下能夠放出106.8 mA·h/g比容量。傳統的實驗室澆鑄法需要水平放置的平面以制備厚度均勻的聚合物膜基底，對工藝放大提出了嚴格的要求。相對的，靜電紡絲技術能夠制備由納米纖維組成的均勻多孔膜，通過改變前驅體濃度、紡絲電壓、紡絲口徑等參數對膜的厚度、孔隙率進行控制，其潛力還體現在電極材料表面紡絲構建電極/凝膠電解質復合電池組件，有利于鈉離子電池的規?；a(chǎn)。基于靜電紡絲技術，Ahn等制備了孔隙率為82%的PAN薄膜，將其浸潤在1 mol/L NaClO4的EC/PC/DME(1∶1∶1，體積比)電解液中制備的凝膠電解質能夠吸附440 %電解液，電導率為3.01×10-3 S/cm，裝配的Na||聚酰亞胺(PI)電池可以穩定循環3000圈，在10 C倍率下能夠穩定放電。
3.2 新型材料設計
與傳統的PVDF、PEO、PAN多孔材料相比，近年一些新型材料體系得到了在鈉離子電池中的應用研究，包括能夠調控Na+傳輸過程的Na+交換膜、提高電池安全性的阻燃材料與具有特殊理化性質的離子液體。
3.2.1 Na+交換膜
Na+交換膜的溶脹體系有效地調控了離子傳輸行為，同時由于體系省去了鈉鹽的添加，有效地降低凝膠電解質成本。上海交通大學李磊等[33]報道了使用EC/PC溶劑浸潤Na+型的全氟磺酸類(PFSA-Na)離子交換膜制備凝膠電解質，裝配的Na||Na0.44MnO2電池能夠穩定循環50圈。中國科學院北京納米能源與系統研究所孫春文等[34]將類似體系用于組裝Na||Na0.67Ni0.23Mg0.1Mn0.67O2電池，與摩擦納米發電機TENG配合后能量轉化率達到62.3%。中國地質大學(武漢)程寒松等合成了含有磺酰亞胺鈉、磺酸鈉基團的PVDF-NaPA，在EC/DMC溶劑中形成的凝膠電解質電導率為9.1×10-5 S/cm，在400 ℃高溫下結構穩定，裝配的Na||Na3V2(PO4)3電池能夠放出理論容量的70%。青島科技大學李桂村、中國科學院青島生物能源與過程研究所崔光磊等將制備的聚合酒石酸硼酸鈉(PSTB)分散在聚碳酸乙烯酯中，將該復合材料涂覆于PET無紡布表面并浸沒在EC/DEC(1∶1，質量比)溶劑中制備凝膠電解質，這種陰離子被束縛在聚合物骨架上的結構使體系的Na+遷移數高達0.88，裝配的Na||Na3V2(PO4)3在60 ℃條件下與常規電解液相比體現出更高的庫侖效率(99.3%)，體現出更為廣闊的應用場景。
3.2.2 阻燃材料
由于有機溶劑分子的引入折中了聚合物電解質的安全性，因此部分研究通過引入具有阻燃特性的材料提高凝膠電解質的安全性。中國科學院青島生物能源與過程研究所崔光磊等報道了將三(乙二醇)二乙烯醚(TEGDVE)與具有阻燃性的聚磺酰胺(PSA)在NaClO4/PC中原位聚合制備凝膠電解質，其離子電導率達到1.2×10-3 S/cm，裝配的MoS2||Na3V2(PO4)3軟包電池具有優異的柔韌性。隨后，該團隊崔光磊、張建軍等使用聚甲基乙烯基醚馬來酸酐作為基底，碳酸亞乙烯酯/NaClO4與具有阻燃特性的磷酸三乙酯作為增塑劑，同時采用細菌纖維素提高凝膠的機械強度，由于制備的凝膠電解質能夠抑制釩離子的溶解，裝配的Na||Na3V2(PO4)3半電池循環1000圈其容量保持率高達84.4%，裝配的全電池MoS2||Na3V2(PO4)3能夠在電池被切開一個角的苛刻條件下正常工作，體現出其優異的安全、穩定性。Ramaprabhu等使用阻燃材料多孔磷酸鈣(HAP)修飾PVDF-HFP/聚甲基丙烯酸丁酯(PBMA)薄膜，將其浸潤在1 mol/L NaClO4的EC/PC電解液中制備凝膠電解質，組裝的Na||Na3V2(PO4)3電池在4 C倍率下放電容量高達97 mA·h/g。
3.2.3 離子液體
基于離子液體的聚合物凝膠電解質能夠從根本上解決有機溶劑分子的易燃問題，同時其電荷、偶極作用及優異的浸潤性使其在儲能領域中得到了廣泛關注。清華大學康飛宇等將C1-4TFSI和EMITFSI離子液體所形成的膠粒分散在多孔PDDATFSI膜內，具有層級結構的凝膠電解質電導率達10-3 S/cm數量級，裝配的Na||Na0.9(Cu0.22Fe0.3Mn0.48)O2電池具有優異的倍率性能。Mecerreye等利用聚陽離子型PDADMAC-TFSI與C3mpyr-FSI離子液體之間的電荷與范德華力作用使離子液體吸附量達到50%，在此基礎上分散NaFSI與Al2O3納米顆粒制備凝膠電解質，裝配的Na||NaFePO4電池在C/20倍率下放出114 mA·h/g比容量。
3.3 水凝膠體系
水系鈉離子電池是電解液為鹽的水溶液的鈉離子電池，由于其使用水作為電解液的主要組成部分，因此成本低廉。然而，由于水的熱力學理論分解電壓窗口僅為1.23 V，決定了該體系的能量密度較低。同時電極材料中的過度金屬元素部分價態在水溶液中的溶解限制了水系鈉離子電池的發展。南開大學陳軍等報道了聚丙烯酰胺在1 mol/L NaTf水溶液中形成的水凝膠作為電解質，將陽極分解電壓從4.2提高至5 V (vs. Na/Na+)，離子電導率達1.18×10-3 S/cm，解決了活性物質咯肼(ALO)的溶解問題，裝配的ALO||Na3V2(PO4)3全電池能量密度達到50 W·h/kg。然而與水凝膠在超級電容器中的研究相比，目前其在水系鈉離子電池中的研究極為匱乏，亟需開展在多種電極材料中的應用研究。
表2對比了凝膠電解質的離子電導率及其在不同體系的鈉離子電池中的循環圈數?？梢钥闯瞿z電解質體系的離子電導率多數在10-3～10-4 S/cm數量級，與電解液/商業隔膜體系相當，體現出室溫鈉離子電池應用潛力。需要注意的是聚合物凝膠電解質依賴基底與溶劑的分子間力達到束縛有機溶劑的目的，然而該作用力較弱，有機溶劑仍有揮發可能，導致材料的結構不穩定。同時不同聚合物骨架、溶劑分子與電極間的界面演變更為復雜，SEI膜的結構對性能的影響缺乏深入的表征與系統的認識，亟需進一步研究。

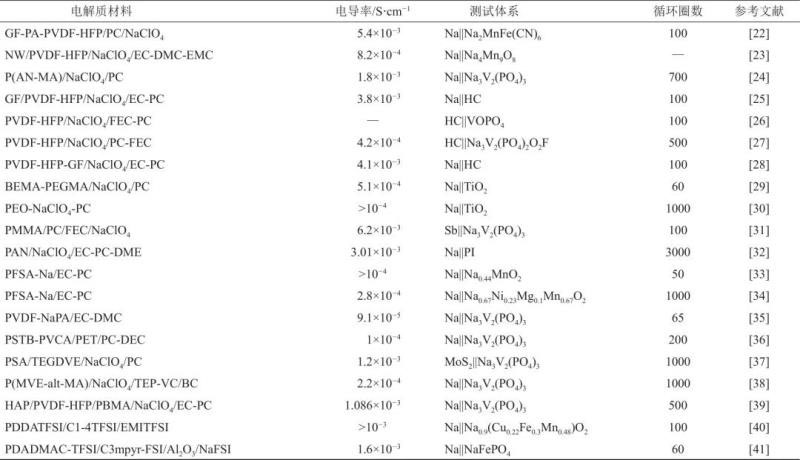

表2 凝膠電解質離子電導率及不同體系的鈉離子電池的循環圈數對比
4 結 語
聚合物固態電解質、凝膠電解質中部分體系達到了可以與商業隔膜/電解液體系相比擬的離子電導率(10-3～10-4 S/cm)，與多種鈉離子電池電極材料搭配體現出實際應用的潛力?；谀壳鞍l(fā)展現狀，聚合物電解質在鈉離子電池中的應用研究可能需要注意三個方面∶首先，聚合物電解質的相關報道中缺乏明確電解質質量、體積等與能量密度相關的重要參數，較難對不同體系的整體能量密度進行比較以評價綜合性能，因此需要在今后的報道中得到明確；其次，從材料設計角度出發，通過分子設計、摻雜等方法達到調控玻璃化溫度、離子傳輸能力、機械強度等目的，推進高安全性、高能量密度的全固態室溫聚合物固態電解質仍然具有重要的科學意義；最后，從機理角度出發，需要設計合適的電池模具，推動原位光譜、顯微鏡技術，進行材料與過程的深入表征，對聚合物電解質的高分子結構在電極表面形成的SEI特性與機制進行深入研究，人為設計有利的SEI膜，推動聚合物電解質的進一步發展，實現具有實際應用能力的大規模、柔性鈉離子電池儲能。
引用本文： 高舒,周敏,韓靜等.鈉離子電池聚合物電解質研究進展[J].儲能科學與技術,2020,9(5):1300-1308.
GAO Shu,ZHOU Min,HAN Jing,et al.Progress on polymer electrolyte in sodium ion batteries[J].Energy Storage Science and Technology,2020,9(5):1300-1308.
第一作者及聯系人：高舒(1989—)，男，博士研究生，講師，研究方向?yàn)榫酆衔锊牧显趦?chǔ)能科學中的應用，E-mail：2591420202@qq.com。
