中國儲能網訊：四、抽水蓄能（PSH）
1.抽水蓄能（PSH）市場
抽水蓄能是歷史最悠久的儲能技術之一。實際上，最早運行的一個抽水蓄能電站（PSH）是1909年在瑞士開通運營的。全球抽水蓄能電站（PSH）的累積部署如圖29所示，到2019年的裝機容量增長到160GW。如今，大部分抽水蓄能設施在歐洲和亞洲運營。盡管抽水蓄能電站（PSH）的裝機容量非常高，但應該注意的是，并不是所有的抽水蓄能設施（PSH）都能應對當今電網面臨的挑戰。
圖29.全球的累積抽水蓄能部署量（GW）
根據國際水電協會 (IHA)發布的調查報告，到2025年，全球357個已經運營的抽水蓄能設施（PSH）的總裝機容量為164GW，另有124個抽水蓄能設施正在建設中（正在建設、計劃中或宣布中）。預計到2030年抽水蓄能設施的裝機容量將增加50％，達到240GW，其中中國有65個新項目，美國有19個、澳大利亞和印度尼西亞各有10個。而根據規模，國際水電協會 (IHA)估算這些抽水蓄能設施（PSH）的儲能總?cè)萘繛?7TWh。而這一數值可能被低估了，因為許多抽水蓄能設施并沒有報告其水庫規模。圖30是國際水電協會 (IHA) 2020年數據庫快照，顯示了全球抽水蓄能設施部署的位置和規模。
圖30.全球各地部署的抽水蓄能設施分布情況

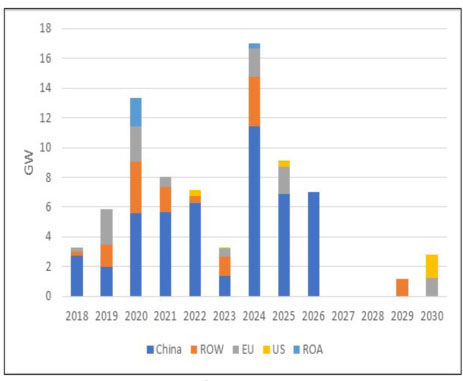

全球各地計劃建設的抽水蓄能設施如圖31所示。這些計劃的部署包括正在建設中或計劃進行開發并已尋求或獲得監管部門批準的項目。如圖31所示，每年的抽水蓄能設施部署情況可能會有很大不同，這一項目的可變性通常與較長的開發周期有關。例如，印度Pinnapuram 抽水蓄能項目就是一個交付周期較長的例子，該項目將與一個裝機容量為2GW太陽能發電設施和400MW風力發電設施配套部署，并將連接400kV電網。該項目于2018年獲得印度政府部門的批準，并在2020年獲得250萬美元的投資用于下一步設計。
圖31. 全球各地計劃建設的抽水蓄能設施
中國近期計劃部署的抽水蓄能設施裝機容量最高。從2020年至2026年，預計中國將部署35GW以上的抽水蓄能設施，都是規模非常大的水電站。例如，中國計劃年投資28億美元建設的豐寧縣水電站的裝機容量為3.5GW。而在澳大利亞，Genex 電力公司最近與Energy Australia公司簽定了一個裝機容量250MW抽水蓄能設施合同。

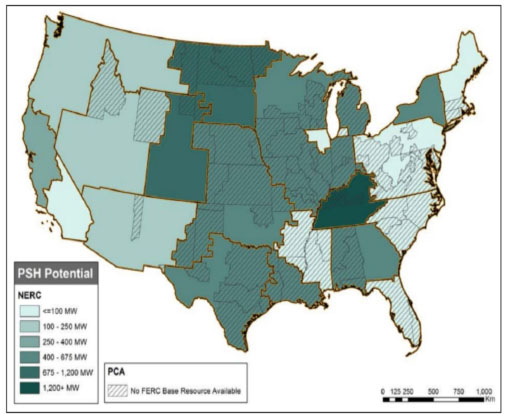

圖32. 基于區域能源部署系統（ReEDS）美國抽水蓄能設施的部署潛力
2016年，美國國家可再生能源實驗室(NREL)使用區域能源部署系統（ReEDS）模型開發了一組可能的抽水蓄能設施資源可用性開發方案，以作為美國水電開發愿景的一部分。這些方案規?？梢詮?980年以來向美國聯邦能源管理委員會（FERC）提交的所有抽水蓄能項目評估的初始上限估算。而這只是潛在抽水蓄能項目的一部分，因為一些水電所有者和開發商不需要美國聯邦能源管理委員會（FERC）授權。基于這些假設，根據美國聯邦能源管理委員會（FERC）的估算，美國已經建設的166個抽水蓄能設施的總裝機容量為109GW。其ReEDS模型還包括每個區域一個750MW的抽水蓄能項目，以減少過度約束抽水蓄能的擴建或部署，同時允許在所有區域中持續增長。圖32顯示了沒有通過美國聯邦能源管理委員會（FERC）批準的101GW的抽水蓄能設施和美國聯邦能源管理委員會（FERC）已經批準的109GW的抽水蓄能設施的組合。如果其持續儲能時間為12小時的話，其估算值為210GW/2,500GWh。
ReEDS模型選擇750MW作為抽水蓄能項目規模是因為這是美國水電開發愿景之前十年提出的抽水蓄能項目裝機容量的近似平均值。
圖33.美國抽水蓄能設施部署模型ReEDS：技術改進和融資增加
美國水電開發愿景還包括以ReEDS建模的三種情景的結果：先進技術、低成本融資以及兩者的結合，其中還包括可持續發展的能源。
五．壓縮空氣儲能（CAES）
壓縮空氣儲能（CAES）設施通過壓縮空氣進行儲能，通常部署在大型地下洞穴中。只適合在固定市場中使用。
1.壓縮空氣儲能（CAES）市場
彭博新能源財經公司(BNEF)的調查報告列出了全球范圍內七個委托部署的壓縮空氣儲能（CAES）設施，其中四個在美國。盡管并不是所有的壓縮空氣儲能（CAES）設施都報告了其裝機容量，但收集到的信息表明，從2011年到2019年，美國在這兩個方面的部署量最大（圖34和35）。2011年，在德克薩斯州部署了300MWh時的大型壓縮空氣儲能（CAES）設施。報告還指出，中國有三座大型壓縮空氣儲能（CAES）設施已經獲得融資，并正在建設中。所有這些壓縮空氣儲能設施都計劃在2019年底或2020年初投入使用，但未找到有關這些項目是否已完成的信息。
圖34.全球壓縮空氣儲能設施累積部署量（2011～2019年）
圖35.全球各地的壓縮空氣儲能設施累積部署量（2011～2019年）
新方法也在考慮之中；在混合系統中正在研究壓縮空氣儲能（CAES），它可以潛在地平衡其成本和性能。例如在荷蘭，壓縮空氣儲能（CAES）最近與鋰離子電池儲能結合使用，用于輔助服務的混合能源系統。預計這種方法既可以延長鋰離子電池儲能系統的使用壽命，又可以顯著提高其總體使用壽命。
盡管美國在壓縮空氣儲能（CAES）部署方面處于領先地位，但并非所有項目都獲得成功或者實現商業化。以下是一些示范和失敗項目的示例：
2. 壓縮空氣儲能（CAES）成功和失敗的項目
-阿拉巴馬州：110MW，1991年投入運營
-俄亥俄州First Energy公司：2,7000MW，2018年暫停，洞穴條件不合適
-愛荷華州ISEP：270MW，2011年報廢，含水層孔隙率低
-加利福尼亞州PG＆E：300MW，2018年可行性研究結束，項目并不經濟。

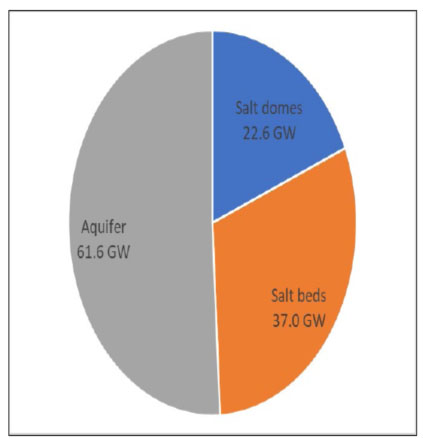

圖36.美國壓縮空氣儲能（CAES）資源估算
在彭博新能源財經公司(BNEF)關于新興固定儲能技術的報告中，壓縮空氣儲能（CAES）被評估成為鋰離子電池的競爭對手。彭博新能源財經公司(BNEF)使用下面提到的參數作為主要指標，針對每個獨特的電網市場應用分析了壓縮空氣儲能（CAES）系統與鋰離子電池儲能系統的競爭力，以確定其“可尋址市場”?？蓪ぶ肥袌霰欢x為在與電網相關的儲能領域中的鋰離子電池競爭時，在以下三個參數上可利用該技術的市場：技術和經濟可行性、位置限制、系統規模。盡管它沒有評估特定的設施位置，但在評估中包括其對于經濟可行性的需求。
該分析預測，到2030年，在150GWh預計總儲能容量中，壓縮空氣儲能（CAES）設施能夠與鋰離子電池儲能系統相競爭的容量約為60GWh。如圖37顯示，峰值需求和能量轉移是壓縮空氣儲能（CAES）最有競爭力的應用場合。
圖37. 全球壓縮空氣儲能（CAES）技術的潛在市場規模（2020～2030年）
六．氧化還原液流電池（RFB）
1.氧化還原液流電池（RFB）市場
氧化還原液流電池（RFB）僅在固定市場中使用，通常是水基的。圖38和圖39分別總結了全球年度部署和累計部署。中國和亞洲其他地區在液流電池（RFB）部署方面處于領先地位。從2008年以來部署的800MWh液流電池（RFB）項目中，75%以上是在過去兩年部署的。
圖38. 全球各地的液流電池（RFB）年度部署（2011～2019年）
圖39. 全球各地的液流電池（RFB）年度累計部署（2010～2019年）
全球規模最大的氧化還原液流電池（RFB）項目（200MW/800MWh）于2016年批準在中國大連建設；它是由中國融科動力和美國UniEnergy Technologies共同開發的。該項目設計用于黑啟動、調峰和電網穩定。
圖40.全球正在建設的規模最大的釩氧化還原液流電池設施
如上所述，彭博新能源財經公司(BNEF)為幾種新興的固定儲能技術開發了一個“可尋址”市場?？蓪ぶ肥袌鍪侵概c電網相關的儲能領域中的鋰離子電池在以下三個參數上競爭時該技術可用的市場：
·技術和經濟可行性
·位置限制
·系統規模
針對每種市場應用（例如能源轉移）開發了評級系統，并將該技術與相同應用中的鋰離子電池儲能系統進行了比較。
將所有氧化還原液流電池化學物質歸為一組，并假設其平均系統持續放電時間為4小時。如果較短期限的儲能系統是可行的，那么可尋址的市場范圍將更大。彭博新能源財經公司(BNEF)預測，到2030年，液流電池將與鋰離子電池競爭高達69GWh（占所需總?cè)萘?50GWh的46%）。峰值需求和能量轉移是液流電池最具競爭力的應用，如圖41所示。為解決釩液流電池的成本問題而開發的鐵基液流電池可能會改變這一預測。
圖41.按應用場合劃分的氧化還原液流電池潛在市場（2020～2030年）

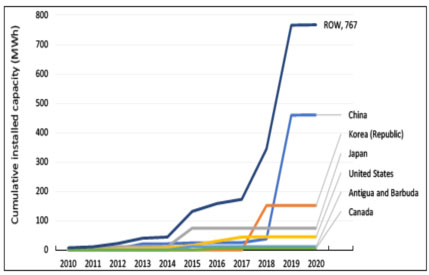

圖42. 氧化還原液流電池的全球各地部署情況（2010～2020年）
圖42 提供了按部署日期和規模劃分的氧化還原液流電池（RFB）的情況。與其他新興儲以技術類似，近年來，氧化還原液流電池（RFB）的部署已經顯著增加。
氧化還原液流電池（RFB）可行性的很大決定因素是系統成本，這與電解液活性材料的選擇緊密相關。從歷史上看，釩液流電池（RFB）由于具有多種吸引人的電化學性能（包括相對較長的使用壽命）而成為首選。但是隨著價格下降，鋰離子電池如今可以與釩液流電池（RFB）在成本上進行競爭。由于釩液流電池（RFB）的設計從在4～6小時的持續放電時間（這變得越來越重要）中帶來了成本優勢，因此，為改進活性材料的經濟性而進行開發的策略也在不斷發展。一些投資者和初創公司正在推出新的液流電池（RFB）技術，如果獲得成功的話，這可能會影響未來的部署。例如，一家釩生產商和一家液流電池公司組建了一家合資企業，可以將釩電解質出租給氧化還原液流電池開發商。
鐵是一種成本極低的活性材料，并且已經在氧化還原液流電池（RFB）上取得了一些早期的商業成功。例如，一家全鐵液流電池公司的設備可以提供長達10小時的持續放電時間，如今該公司擴大了生產能力。它得到了投資者及其未來供應鏈的支持。
一種溴化鋅液流電池已經設計為標準的5小時持續放電時間，其裝機容量為25kW。加州能源委員會最近授予這家初創公司一份合同?；谟袡C活性材料而不是無機活性物質的液流電池具有潛在的成本效益。而下一代氧化還原液流電池將受到廣泛的關注。
