中國儲能網訊：伊朗學者開展能夠減小測量誤差的飛輪儲能控制系統的研究
技術領域：飛輪儲能控制系統
開發單位：伊朗科技大學 A. Vahedi
技術突破：針對飛輪儲能系統的應用，設計了一種改進的永磁輔助式磁阻同步電機控制系統。結果表明，驅動系統對電流傳感器的偏移和死區現象造成的測量誤差具有良好的穩定性和魯棒性，在低速（750rpm）和高速（1500rpm）下，電機紋波分別降低94%和82%。
文章名稱：M. Shadnam Zarbil, A. Vahedi, et al. Design and implementation of flywheel energy storage system control with the ability to withstand measurement error. Journal of Energy Storage,2020.
應用價值：本文提出了一種能夠有效減少測量誤差的飛輪儲能控制系統。
由于具有轉子電流低、功率損耗小、控制簡單、轉子結構簡單等優點，永磁輔助式磁阻同步電機(PMa-SynRM)比較適合應用于飛輪儲能系統之中。然而，由于磁阻型電機具有振蕩轉矩，會大大降低電機的性能，如果缺乏適當?shù)脑O(shè)計和開關算法，甚至?xí)斐蓹C(jī)械損傷。在飛輪儲能系統的工業應用中，電流傳感器會有偏移和死區現象出現，并干擾控制系統的性能。因此，設計一個合適的電動機控制系統是至關重要的。
本文嘗試設計一種基于永磁輔助式磁阻同步電機的飛輪儲能系統的抗偏移和死區數字化矢量控制系統。本文研究了這些現象在飛輪儲能系統設計的控制系統中的影響，并提出了一個使用適當?shù)臑V波器來消除這些現象的改進控制系統。所提出的濾波器可以消除被測電流中的這些現象，而不會降低信號的幅度。所提出的控制系統消除了由死區和偏移效應引起的速度紋波。在修改后的控制系統下，飛輪儲能系統的性能得到了改善。最后還給出了飛輪儲能系統的控制系統修改后的仿真和實驗結果。仿真和實驗結果表明，驅動系統對電流傳感器的偏移和死區現象造成的測量誤差具有良好的穩定性和魯棒性。結果表明，在低速（750rpm）和高速（1500rpm）下，電機紋波分別降低94%和82%。因此，該方法消除了電機控制裝置中偏移量和死區的影響。（INESA 徐帆 胡東旭 編譯）
圖1 數字控制器
推薦相關閱讀：
山西大學開展飛輪儲能的VSG虛擬慣量自適應控制研究
文章信息
技術領域：飛輪儲能的控制研究
開發單位：山西大學電力工程系 趙巧娥
技術突破：提出一種基于飛輪儲能的VSG（virtual synchronous generator）虛擬慣量自適應控制方法。此控制方法可以在頻率波動時提高頻率降低的最低值，比傳統VSG控制下的頻率偏差值更小，提高了頻率支撐能力。
文章名稱：樊千惠，趙巧娥. 基于飛輪儲能的VSG虛擬慣量自適應控制.自動化與儀表，2020.
應用價值：可用于改善風力發電系統頻率穩定性。
目前，雙饋風機逐漸成為風力發電的主流機型。雙饋風機的電氣與機械完全解耦，使得風電機組并網后不能自主響應頻率變化，影響了電網的穩定性。在風力發電系統中，引入虛擬同步發電機VSG的控制策略，在抑制頻率的快速變化方面具有良好的效果。VSG 控制策略通過模擬同步發電機的定子電氣方程與轉子運動方程，與同步發電機進行等效。本文提出了一種基于飛輪儲能的VSG 虛擬慣量自適應控制方法，通過檢測飛輪儲能的荷電狀態，根據虛擬轉子角速度偏差與角速度變化率，調整飛輪儲能的充電/放電狀態，自適應改變虛擬慣量的大小。通過仿真驗證了此控制方法可以穩定頻率波動，提高頻率的支撐能力。
研究人員利用MATLAB/SIMULINK 仿真軟件搭建了飛輪儲能與雙饋風機構成的虛擬同步發電機系統。結果表明在風電場和飛輪儲能裝置（WFFESS）自適應虛擬慣動轉量調頻控制下，頻率下降的最低值為49.87 Hz，50 s 時穩定在49.96 Hz；在傳統VSG 調頻控制下， 頻率下降的最低值為49.84Hz，50 s 時穩定在49.89 Hz。通過對比得到，WFFESS自適應轉動慣量控制可以使頻率下降的更少，比傳統VSG 控制提升了0.03 Hz， 并使頻率穩定后更靠近工頻，提升了系統頻率的穩定性。（來源：自動化與儀表，INESA 徐帆 胡東旭 整理）

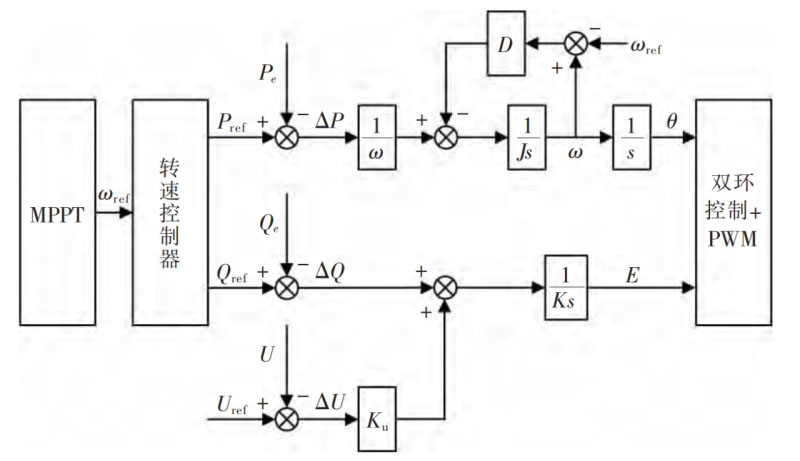

圖2 VSG控制框圖
